Válvula de compuerta de distribución de agua para minería Pzi-400, Fácil de limpiar y mantener, Válvula de compuerta de distribución de agua para minería con baja resistencia al flujo

Introducción del producto de válvula de compuerta de distribución de agua:

La válvula de distribución de agua para minería serie PZ presenta un diseño mejorado basado en el modelo PZ1 original. El modelo PZII es un diseño mejorado con un dispositivo eléctrico para válvulas mineras, lo que satisface las necesidades de producción sin personal y totalmente automatizada en salas de bombas de agua de minas de carbón. Se caracteriza por su estructura simple, buen sellado, fácil limpieza, operación flexible y ahorro de mano de obra. Se utiliza principalmente para la distribución de agua en pozos de succión de salas de bombas subterráneas.

Estructura del producto de válvula de compuerta de distribución de agua:

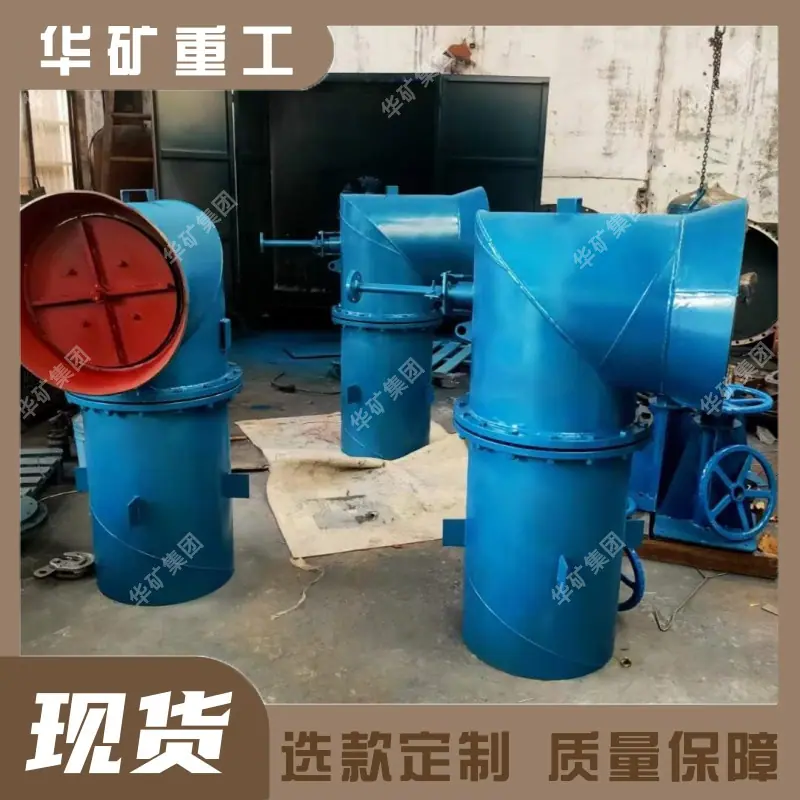

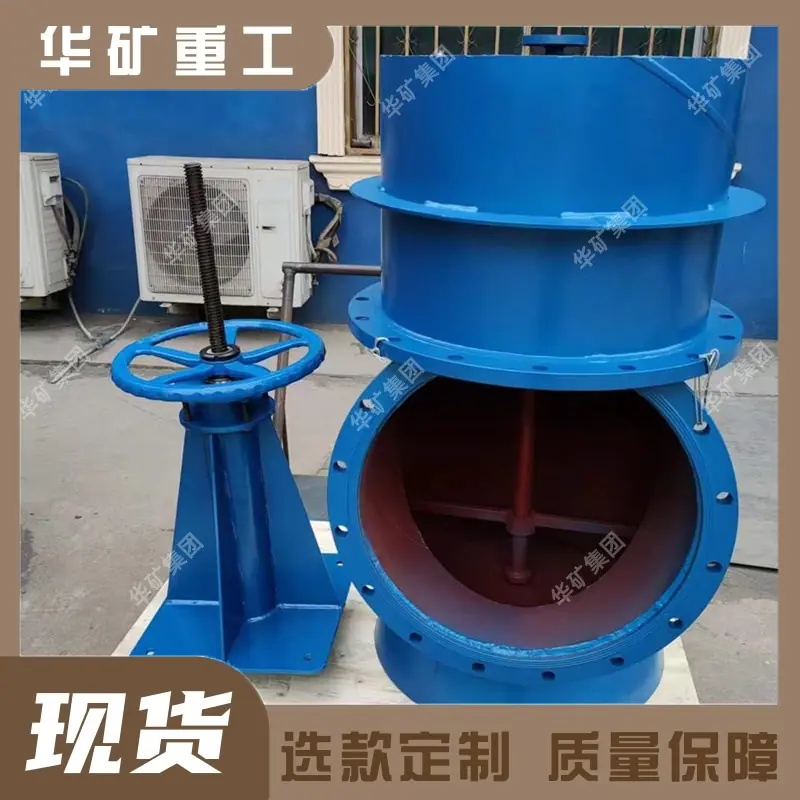

1. La válvula de compuerta de distribución de agua consta de una consola de operación, una biela, un vástago de válvula, una válvula de compuerta, un tubo corto y otros componentes.

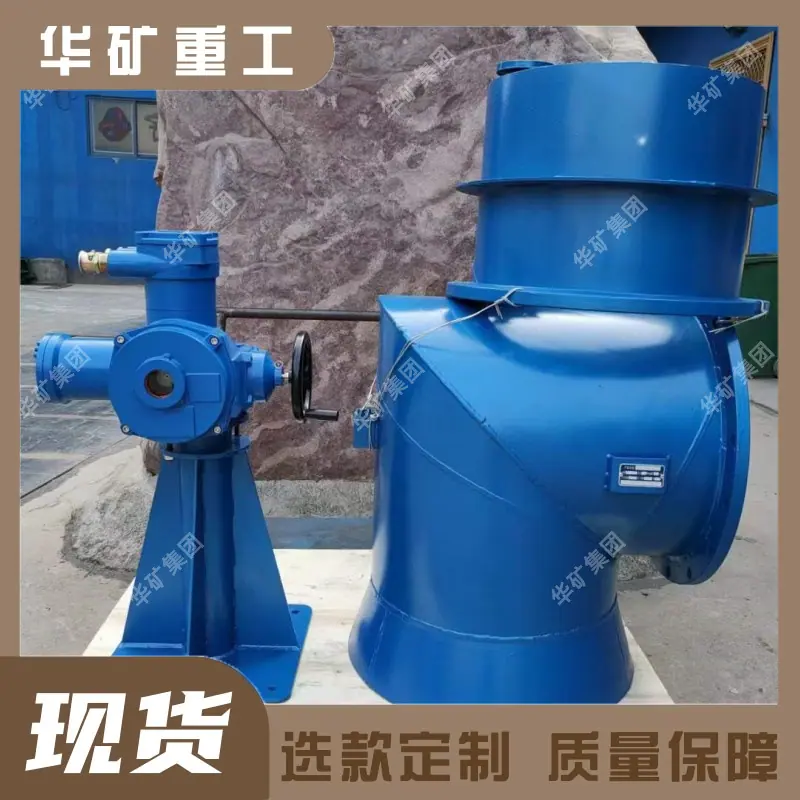

2. El tipo PZ2 utiliza un pequeño motor eléctrico como fuente de energía para reemplazar la operación manual, lo cual es conveniente y rápido.

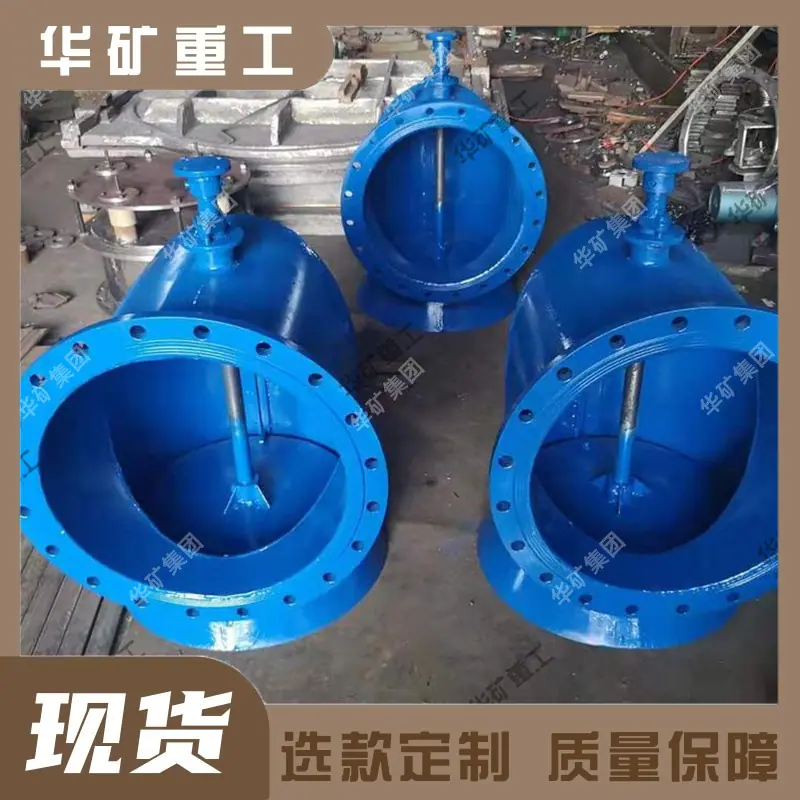

3. La válvula de compuerta consta de un cuerpo de válvula y un disco de válvula.

(1) El cuerpo de la compuerta es una pieza soldada con un anillo de sellado cónico instalado en la parte inferior, que junto con el disco de la válvula forma la parte de sellado.

(2) El disco de la válvula está compuesto de piezas soldadas y almohadillas de goma, y está conectado al vástago de la válvula a través de un conjunto de tornillo de anillo para garantizar el rendimiento de sellado de la válvula.

4. El tubo corto se utiliza para ser enterrado en la pared del pozo de distribución de agua y es una pieza soldada.

5. La longitud de la biela se determina por la diferencia de altura entre la placa inferior del pozo de distribución de agua y la placa inferior de la sala de bombas. Se divide en cuatro especificaciones: 5 metros, 4,5 metros, 4 metros y 3,5 metros. Los usuarios también pueden determinar la longitud de la biela según la altura real de la instalación y personalizarla según sus necesidades.

Instalación del producto de válvula de compuerta de distribución de agua:

1. Durante el almacenamiento de este producto, el tornillo del panel de control debe cubrirse con grasa antioxidante y protegerse del sol y la lluvia. Las piezas de la válvula deben protegerse de la grasa para evitar el desgaste de la goma.

2. Al verter la pared del pozo, reserve agujeros cortos para tuberías y agujeros de acero para canales para sostener las compuertas de las válvulas, y reserve agujeros de cimentación para la consola operativa en el piso de la sala de bombas.

3. Conecte la brida de la compuerta de la válvula y el tubo corto (con una almohadilla de goma en el medio), inserte el tubo corto en el orificio reservado, use el vástago de la válvula expuesto de la compuerta de la válvula para encontrar la verticalidad y fije el canal de acero de soporte.

4. Una vez colocada la mesa de operaciones, levante el tornillo según las dimensiones requeridas en las instrucciones.

5. Verifique la longitud de la biela entre el vástago de la válvula y el tornillo, instale la biela, verifique la verticalidad y fije la mesa de operación y el tubo corto.

6. Retire el anillo de retención en el extremo del vástago de la válvula y verifique si todo el mecanismo funciona con flexibilidad.

Parámetros del producto de válvula de compuerta de distribución de agua:

Nombre del producto: válvula de compuerta de distribución de agua, compuerta de distribución de agua, válvula de distribución de agua

Modelo de producto: PZ-I，PZ-II

Especificaciones del producto: DN300-1200

Presión nominal: 0,1 MPa

Medios aplicables: aguas residuales, agua limpia.
