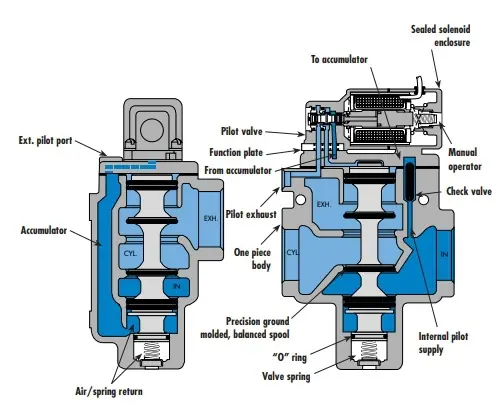

Válvula de Control de Aire Principio Estructural Mac 57D-52-Ra Introducción

Válvula de Control Neumático MAC Principio Estructural 57D-52-RA
Detalles del producto:
1. Núcleo de válvula equilibrado, no afectado por varios cambios de presión.
2. Carrera corta, gran caudal.
3. El pistón (booster) proporciona la máxima fuerza de transferencia.
4. Fuerte rebote gracias a la combinación de resortes mecánicos y resortes de aire.
5. Pegar el núcleo de la válvula, baja fricción, desplazamiento en un orificio con acabado vítreo.
6. El efecto de limpieza elimina la adhesión.
7. Baja tasa de fuga.
Estas 7 funciones son las siguientes:
• 3 Normalmente Cerrados - Utiliza los 3 puertos principales de la válvula, la placa funcional se coloca en
“3NC” （3 Vías N.C.）visible.
• Usar 3 Normalmente Abiertos - Los 3 puertos principales de la válvula, placa funcional colocada en
Se ve “3N.O.” (3 vías N.A.).
• 2 Normalmente Cerrados - Igual que 3 Normalmente Cerrados, pero también insertado en el puerto #3.
• 2 vías normalmente abiertas - Igual que 3 vías normalmente abiertas. Pero también insertado en el puerto #3.
• La válvula selectora entrega mayor presión al puerto #1 y menor presión al puerto #3.
• Piloto Interno—Para presión de válvula principal de 25-150 PSI. Incluye una varilla de retención
Cuerpo y un tapón de 1/8'' instalado en el puerto piloto externo.
• Piloto externo—Se requiere suministro de aceite piloto externo cuando la presión de la válvula principal es baja
Excede las 25 psi. Si se convierte desde un modelo de piloto interno, retire el tapón de rosca de 1/8" y
Verifique la palanca desde el puerto piloto externo e instale un tapón de 1/16" en la palanca
Conecte la tubería de suministro externa con un diámetro interior superior a 25 PSI al puerto piloto externo. Para
Servicio de aspiración, conecte la aspiradora al puerto n.º 3 y deje el puerto n.º 1 abierto.
Puerto de atmósfera o presión #1 para aplicaciones de selector de vacío/presión.

Nota: Los modelos operados por aire a distancia con una presión de válvula principal de 25 PSI requieren especificar "RE".
“RE” proporciona un puerto piloto externo, el rango de presión debe ser de 25-75 PSI. Debido al piloto externo
Suministrar resortes neumáticos, que no deben exceder la presión de la señal piloto de aire remota
