Fqw20-50/W Bomba Sumergible Neumática para Minería Bomba de Aire para Minería Bomba Sumergible con Turbina de Aire

FQW20-50/WBomba neumática sumergible para minería

Bomba de aire, bomba sumergible neumática, bomba sumergible de turbina neumática, bomba de aire para minería, bomba sumergible neumática para minería, bomba sumergible neumática para mina de carbón

Descripción del Producto

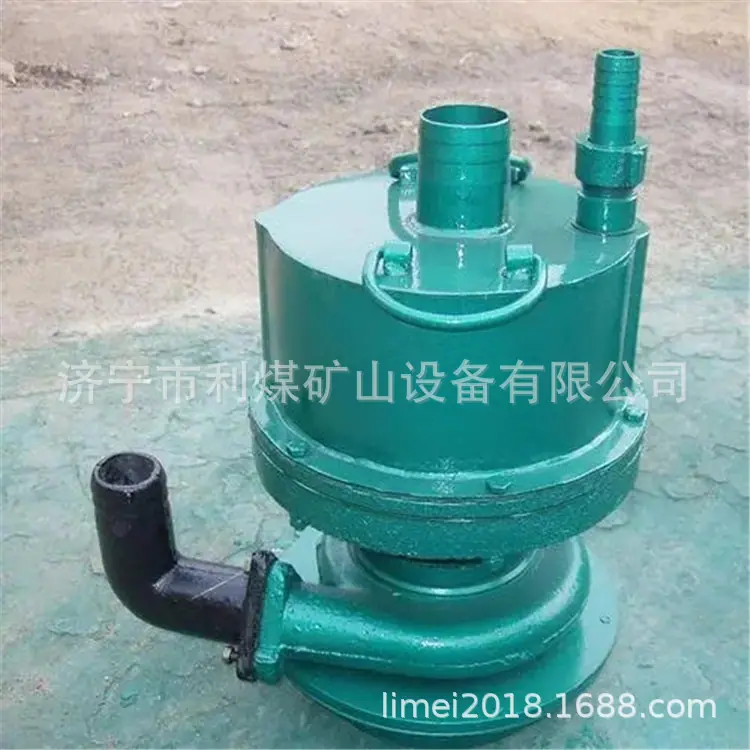

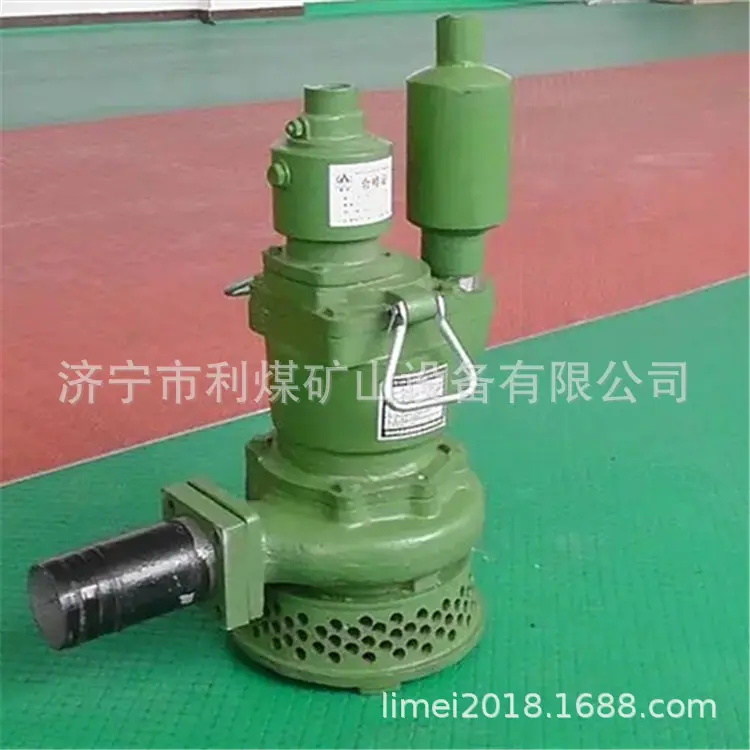

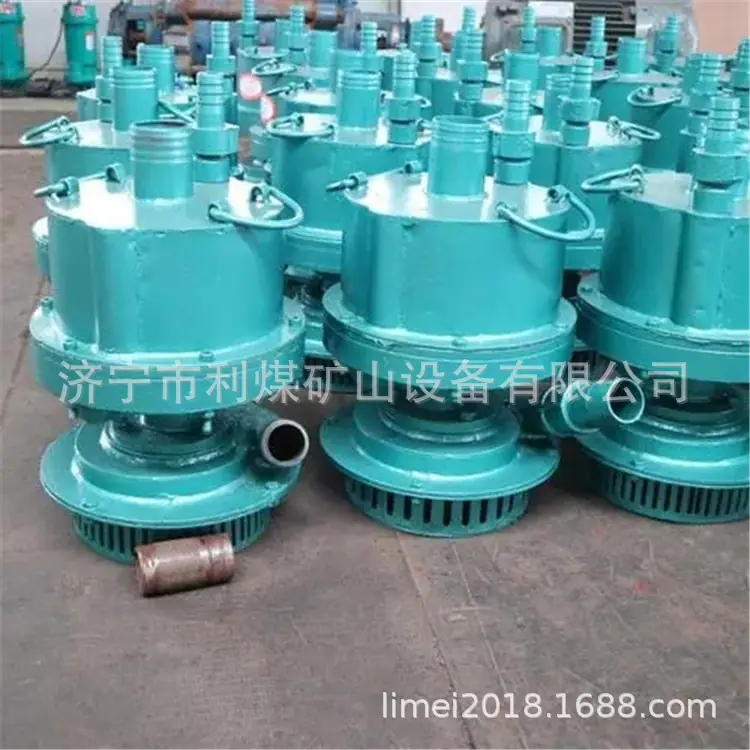

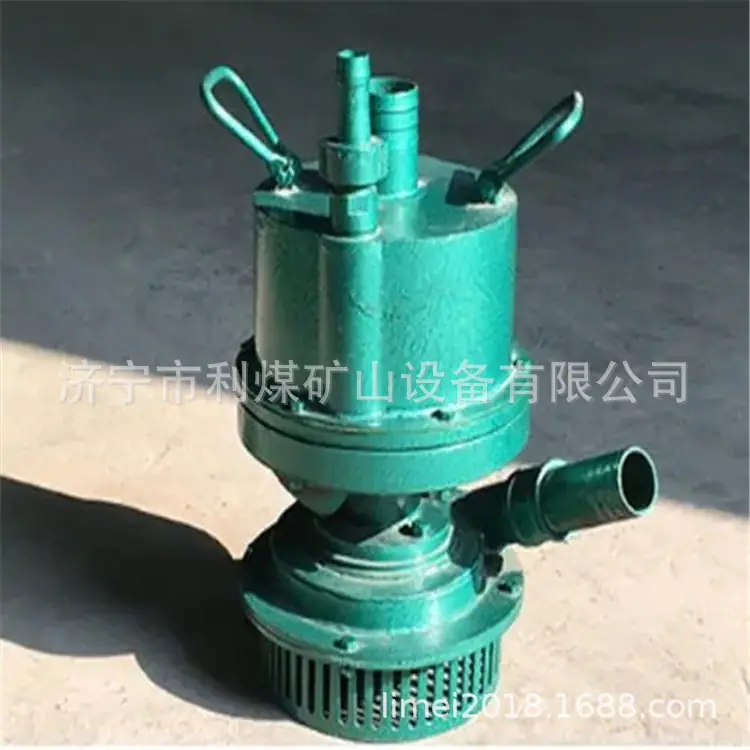

La Bomba Sumergible Neumática Tipo Mina FQW15-16/W (en adelante, la bomba de aire) es una herramienta de drenaje avanzada y confiable. Este producto es una herramienta de drenaje de minas alimentada por aire comprimido. Tiene características como estructura compacta, tamaño pequeño, peso ligero, alta altura de elevación, gran caudal, bajo ruido, durabilidad, facilidad de instalación, operación, mantenimiento y movimiento, y comparte la tubería de entrada de aire con la tubería de aire del taladro de pata de aire. Es adecuada para operaciones de drenaje en galerías, túneles, pozos de bombeo y fosas de acumulación de agua (pozos) en los frentes de trabajo de minas de carbón con riesgo de explosión de metano y polvo de carbón, para transportar agua limpia o aguas residuales que contienen impurezas de partículas sólidas (concentración volumétrica inferior al 2%), y también se puede utilizar en minas no carboníferas y otras ocasiones para transportar medios fluidos.

La bomba sumergible neumática para minería FQW producida por nuestra empresa está diseñada según las condiciones reales de la construcción de minas subterráneas nacionales. Es una herramienta de drenaje fácil de usar, fiable en su funcionamiento, compacta y de estructura robusta, de alta eficiencia, bajo nivel de ruido y fácil de mantener.

Características estructurales y principios de funcionamiento

A. El principio de funcionamiento de la bomba de aire es: utilizar una boquilla de aspiración para convertir la energía potencial del aire comprimido en energía cinética en forma de flujo de aire supersónico, impulsando una turbina de impacto de reentrada de una sola etapa, e impulsando el impulsor de la bomba de agua a girar a través del eje de la bomba para lograr el propósito de drenaje.

B. La boquilla, la turbina y la cámara de recirculación del flujo de aire de la parte de potencia han sido sometidas a cálculos y experimentos aerodinámicos científicos y tienen buenas características aerodinámicas.

C. Cuando la bomba de aire opera en condiciones nominales, la estructura de la cámara de reentrada de la turbina de impacto de reentrada de una etapa puede redirigir el flujo de aire expulsado de la boquilla de Lagrange y girado por las palas de la turbina (1er trabajo) hacia la turbina (2do trabajo), aumentando así la eficiencia aerodinámica y la tasa de utilización de aire comprimido.

D. El rotor de la bomba de aire está soportado por tres rodamientos sellados (dos en el extremo inferior), con estructura simple, operación estable, excelente rendimiento y puede garantizar la operación a alta velocidad dentro del rango nominal.

E. El sello de aceite del eje de la carcasa está sellado por dos retenes de aceite tipo esqueleto, que utilizan la presión del vapor de agua para expandir el anillo de sellado, aumentando así el efecto de sellado.

F. Los gases de escape se expulsan a través de la cubierta del silenciador bien diseñada, lo que reduce significativamente el ruido de frecuencia media y alta del motor de viento de la turbina y mejora el entorno acústico en el lugar de trabajo.

Vórtice de voluta G, la rueda hidráulica adopta un modelo hidráulico adecuado para el motor de turbina y el rendimiento de la bomba se mejora significativamente.

H. La parte de potencia y el cuerpo de la bomba adoptan una estructura dividida, lo que es conveniente para reemplazar el cuerpo de la bomba, el impulsor y el dispositivo de sellado.

I. Se instala un limitador de velocidad centrífugo en la bomba. Si se drena el agua acumulada o la tapa de entrada de agua está obstruida, la velocidad de la bomba aumentará bruscamente. En este momento, el limitador de velocidad entrará en acción para controlar la velocidad, evitando así el daño de los rodamientos.

Principales usos y ámbito de aplicación

A. Drenaje de construcción de pozos verticales e inclinados en minas de carbón.

B. Drenaje del fondo de una mina sin agua.

C. Drenaje de la cara de trabajo de la mina.

D. Limpie el sedimento acumulado en el tanque de agua y drene el agua.

E. Adecuado para drenaje subterráneo en minas de carbón con gases explosivos como metano y polvo de carbón.

condiciones de trabajo

A. En aguas poco profundas (el nivel del agua no está por debajo de la malla absorbente de agua) y sumergido en agua (la profundidad de inmersión no supera el tubo de escape).

B. La temperatura del medio de transporte no excederá los 40℃.

C. El valor de pH del medio de transporte está entre 4 y 10.

D. La concentración volumétrica de medios que contienen partículas sólidas generalmente no supera el 2%.

E. El diámetro de las partículas sólidas en el agua no excederá el 50% del tamaño de la sección de flujo del canal de flujo de la bomba (no excediendo 10 MM)

F. Temperatura del entorno de trabajo: 0～40℃.

G. La altitud no excederá los 2000 metros.

Parámetros técnicos
