Medidor de Separación de Paneles de Techo Tipo T para Minería, Medidor de Separación de Paneles de Techo Tipo T para Minas de Carbón, Medidor de Separación de Paneles de Techo Subterráneos Tipo T
110 días
$296.726 pedido mín (1.667 uds..
Proveedor 4.0
Cantidad
Various
Especificaciones del producto
Marca
Zhongyun intelligent machinery group co., ltd
Modelo
T type
Alias
Roof separation meter
Usar
Mining
Potencia del motor
See product
Presupuesto
Various
Marca
Zhongyun intelligent machinery group co., ltd
Modelo
T type
Alias
Roof separation meter
Usar
Mining
Potencia del motor
See product
Presupuesto
Various
Marca
Zhongyun intelligent machinery group co., ltd
Modelo
T type
Alias
Roof separation meter
Usar
Mining
Potencia del motor
See product
Presupuesto
Various
Detalles del producto
El texto en las imágenes se puede traducir

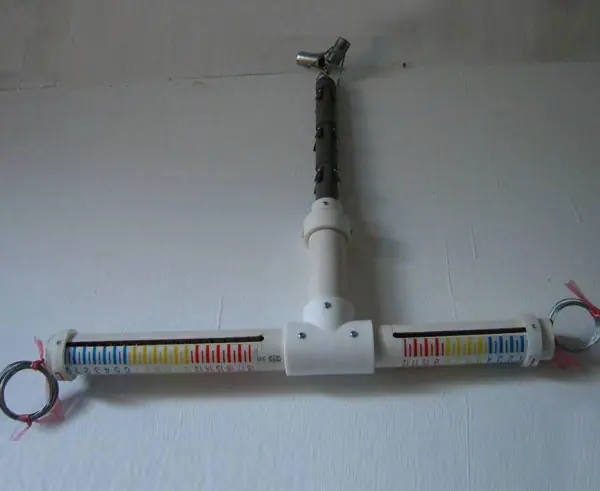

Introducción del producto del instrumento de separación de capa de placa superior tipo T
El Medidor de Delaminación de Techo en Forma de T es un instrumento para monitorear el desplazamiento generado cuando las capas del techo se separan. Es principalmente adecuado para el techo de vías soportadas por pernos de roca y pernos de cable, y para frentes de trabajo que requieren la medición del desplazamiento del techo. Este instrumento tiene alta sensibilidad y pantalla intuitiva, reduciendo en gran medida los errores visuales. Proporciona una base científica para que los ingenieros de minas de carbón y el personal de inspección determinen la longitud y la resistencia a la tracción de los pernos de roca, y para comprender la racionalidad y la economía de los pernos de roca y pernos de cable utilizados.
Pasos de instalación del instrumento de delaminación de techo tipo T:
(a) Use una broca de φ27-28 mm para perforar agujeros en la placa superior a la profundidad deseada.
(b) Utilice la varilla de instalación con ranura en el extremo para empujar el anclaje superior 1 hasta el extremo superior del orificio y tire suavemente del cable de acero fino para confirmar que esté anclado. (Nota: El anclaje superior está conectado al anillo indicador de escala T 4, que muestra la deformación total desde el orificio hasta el anclaje superior).
(c) Utilice la varilla de montaje con una ranura en el extremo para empujar el anclaje inferior 2 a la posición de monitoreo predeterminada en el pozo (generalmente a la misma altura que el extremo superior del anclaje del techo) y tire suavemente de la delgada cuerda de acero para confirmar que el anclaje esté anclado.
(d) Verifique y confirme que el conjunto de la carcasa del orificio (artículo 3 en la figura) esté firmemente conectado, luego insértelo en el agujero de perforación, asegúrese de que los dos anillos indicadores de escala se muevan suavemente sin ninguna obstrucción y confirme que el conjunto de la carcasa del orificio esté fijo en el agujero de perforación (Nota: Mientras empuja el conjunto de la carcasa del orificio hacia el agujero de perforación, la fina cuerda de acero debe tirarse hacia afuera desde el extremo de la varilla de escala).
(e) Alinee el borde rojo del anillo indicador de escala T con la escala "0", luego sujete el cable de acero delgado conectado a él con la abrazadera 5, asegúrese de que el movimiento del anillo indicador no esté bloqueado y corte el exceso de cable de acero delgado.
(f) Alinee el borde rojo del anillo indicador de escala L con la escala "0", luego use la abrazadera 7 para sujetar el cable de acero delgado conectado a él, confirme que el movimiento del anillo indicador no esté bloqueado y corte el exceso de cable de acero delgado.
(g) Registre el número de indicador, la fecha y ubicación de instalación y la lectura inicial.
Indicadores técnicos del instrumento de separación de techo tipo T:
Puntos de monitoreo: 2 puntos
Rango de medición: Punto de base superficial 150 mm; Punto de base profundo 210 mm
Precisión: ±1mm
Rango de monitoreo: 5 m para puntos de base poco profundos y 8 m para puntos de base profundos. El rango de monitoreo se puede determinar según la situación real en el sitio.
