Válvula de seguridad de acero inoxidable rosca interior válvula de seguridad rosca exterior válvula de seguridad válvula de seguridad de aire válvula de seguridad de alta presión

Alta margen
110 días
$64.880 pedido mín (80 uds)
Proveedor 4.5

Cantidad

15-250
Especificaciones del producto
Marca
Shanghai Baoxiu Yongyi
Modelo
A28Y A28Y
Presión nominal
1.0-10MPA
Diámetro nominal
10-400
Alias del producto
Safety valve pressure reducing valve
Ámbito de aplicación
Water vapor, oil and other gases
Material
Stainless Steel Carbon Steel
Formulario de conexión
Threaded Flange welding
Entorno de presión
Atmospheric pressure
Temperatura de funcionamiento
Normal temperature and high temperature
Estándar
National Standard, American Standard, German Standard, Japanese Standard, etc.
Tipo
Two-pass
Apariencia
Large
Dirección del flujo
Unidirectional
Forma
Ball
Piezas y accesorios
Valve body
Usar
Safety decompression
Presupuesto
15-250
Tipo (ubicación del canal)
Two-pass
Estructura del cuerpo de la válvula
Closed
Medios aplicables
Various highly corrosive chemical Media
Marca
Shanghai Baoxiu Yongyi
Modelo
A28Y A28Y
Presión nominal
1.0-10MPA
Diámetro nominal
10-400
Alias del producto
Safety valve pressure reducing valve
Ámbito de aplicación
Water vapor, oil and other gases
Material
Stainless Steel Carbon Steel
Formulario de conexión
Threaded Flange welding
Entorno de presión
Atmospheric pressure
Temperatura de funcionamiento
Normal temperature and high temperature
Estándar
National Standard, American Standard, German Standard, Japanese Standard, etc.
Tipo
Two-pass
Apariencia
Large
Dirección del flujo
Unidirectional
Forma
Ball
Piezas y accesorios
Valve body
Usar
Safety decompression
Presupuesto
15-250
Tipo (ubicación del canal)
Two-pass
Estructura del cuerpo de la válvula
Closed
Medios aplicables
Various highly corrosive chemical Media
Marca
Shanghai Baoxiu Yongyi
Modelo
A28Y A28Y
Presión nominal
1.0-10MPA
Diámetro nominal
10-400
Alias del producto
Safety valve pressure reducing valve
Ámbito de aplicación
Water vapor, oil and other gases
Material
Stainless Steel Carbon Steel
Formulario de conexión
Threaded Flange welding
Entorno de presión
Atmospheric pressure
Temperatura de funcionamiento
Normal temperature and high temperature
Estándar
National Standard, American Standard, German Standard, Japanese Standard, etc.
Tipo
Two-pass
Apariencia
Large
Dirección del flujo
Unidirectional
Forma
Ball
Piezas y accesorios
Valve body
Usar
Safety decompression
Presupuesto
15-250
Tipo (ubicación del canal)
Two-pass
Estructura del cuerpo de la válvula
Closed
Medios aplicables
Various highly corrosive chemical Media
Detalles del producto
El texto en las imágenes se puede traducir

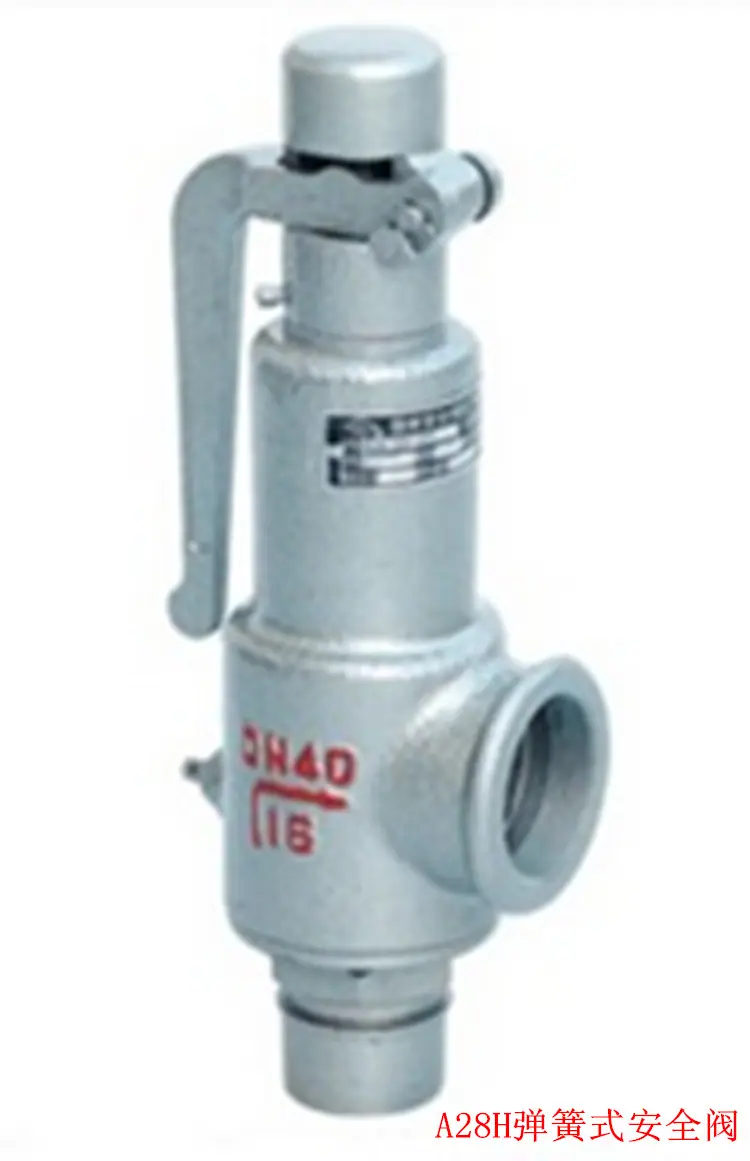

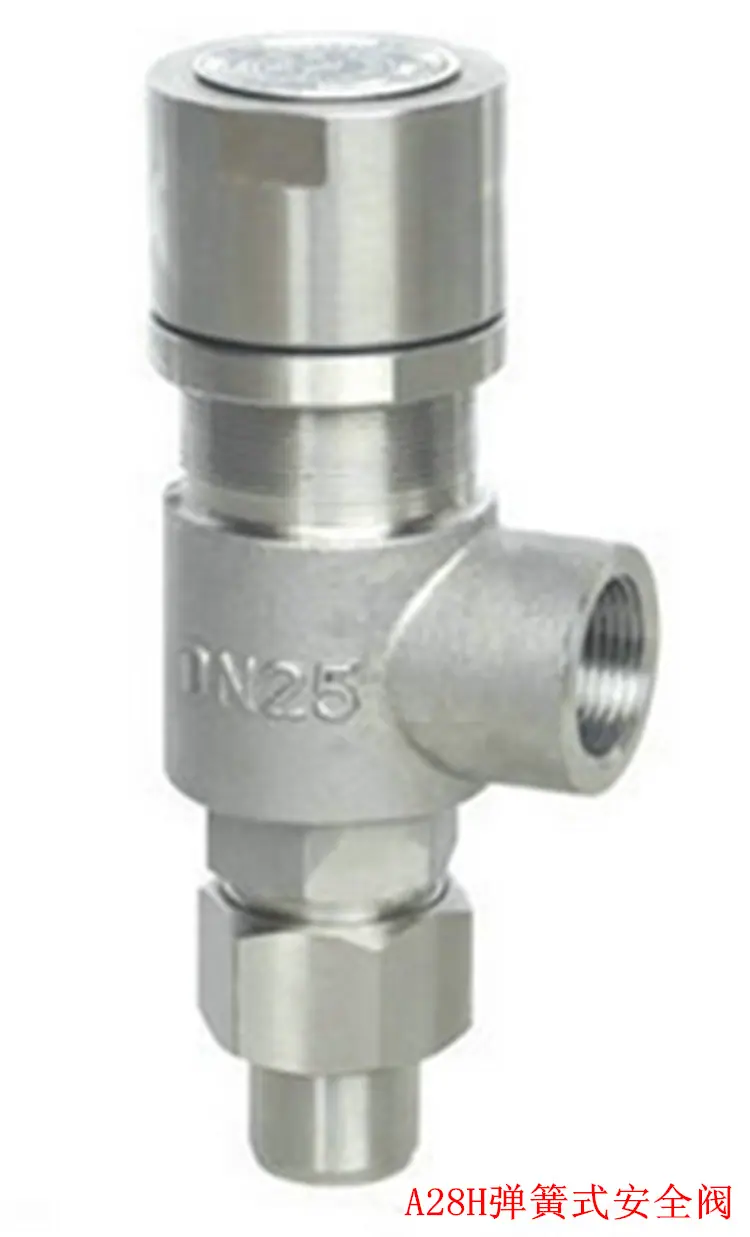

Válvula de Seguridad Tipo Resorte A28H / Válvula de Seguridad con Rosca Interna / Válvula de Seguridad de Acero Fundido / Válvula de Seguridad de Acero Inoxidable Válvula de Seguridad de Hierro Fundido Válvula de Seguridad de Acero Fundido Válvula de Seguridad de Acero Inoxidable Válvula de Seguridad de Alta Presión Válvula de Seguridad con Rosca Interna DN15-50







Descripción del Producto:

Válvula de seguridad de microapertura de resorteDescripción del Producto

El tipo A28H se utiliza en equipos o tuberías para fluidos como gas licuado de petróleo, aire y agua a temperaturas de trabajo ≤300℃. El tipo A28Y-P/R es adecuado para equipos o tuberías con fluidos corrosivos a temperaturas de trabajo ≤200℃, sirviendo como dispositivo de alivio de presión.La Válvula de Seguridad Cerrada de Microapertura con Resorte A41 es un dispositivo de protección final utilizado para la protección contra sobrepresión de tuberías, recipientes y otros equipos que manejan medios líquidos no tóxicos, inofensivos y no inflamables/explosivos. Este tipo de válvula de seguridad utiliza carga directa por resorte, presenta conexiones bridadas y tiene una estructura completamente cerrada.

Válvula de seguridad de microapertura de resorteEstándares de implementación

Especificación de Diseño: GB/T 12243
Longitud de la estructura: GB/T 12221
Conexión de brida: JB/T 79
Prueba e Inspección: GB/T 12242
Identificación del producto: GB/T 12220
Especificación de suministro: JB/T 7928

La válvula de seguridad de elevación total con resorte A28H se utiliza para equipos o tuberías que transportan medios como aire, vapor, agua y mezclas de nitrógeno e hidrógeno a una temperatura de trabajo ≤200℃. La válvula de seguridad de elevación total con resorte A28Y-P/10R es adecuada para equipos o tuberías que transportan medios corrosivos a una temperatura de trabajo ≤200℃, sirviendo como un dispositivo de protección contra sobrepresión.
Materiales de los Componentes Principales de la Válvula de Seguridad de Resorte de Elevación Completa
NÚM. Nombre de la Pieza A28H Material A28Y-P Material A28Y-R8 Material
1 Cuerpo de Válvula HT200 ZG1Cr18Ni9Ti CF8M
2 Asientos 35 ZG1Cr18Ni9Ti CF8M
3 Anillo de ajuste 2Cr13 1Cr18Ni9Ti 316
Disco de 4 válvulas 2Cr13 1Cr18Ni9Ti 316
5 Resortes 50CrVA 50CrVA recubierto con fluoroplástico 50CrVA recubierto con fluoroplástico
6 Vástago de Válvula 2Cr13 2Cr13 316
7 Tornillo de ajuste 45 2Cr13 316
8 Cubierta protectora ZG200-400 ZG200-400 CF8M
9 Material de Superficie de Sellado D507 Aleación de Recargue a Base de Cobalto

Válvula de seguridad de microapertura de resorteEstructura del Producto y Dimensiones de Conexión

modelo
Tipo
 Diámetro nominal
(DN)		 hacer D K gramo g1 b F f1 Z-ød DN1 D1 k1 g2 g1 b1 f1 f11 Z1-ød1 Yo L1 ≈H
A41H-16C
A41Y-16P
A41Y-16R
 20 15 105 75 / 55 16 2 / 4-14 20 105 75 55 / 16 2 / 4-14 100 85 76
25 20 115 85 / 65 16 2 / 4-14 25 115 85 65 / 16 2 / 4-14 100 85 276
32 25 140 100 / 78 18 2 / 4-18 32 140 100 78 / 18 2 / 4-18 115 100 285
40 32 150 110 / 85 18 3 / 4-18 40 150 110 85 / 18 3 / 4-18 120 110 292
50 40 165 125 / 100 20 3 / 4-18 50 165 125 100 / 20 3 / 4-18 135 120 370
65 50 185 145 / 120 20 3 / 4-18 65 185 145 120 / 20 3 / 4-18 140 130 375
80 65 200 160 / 135 20 3 / 8-18 80 200 160 135 / 20 3 / 8-18 160 135 373
100 80 220 180 / 155 22 3 / 8-18 100 220 180 155 / 22 3 / 8-18 170 160 513
125 100 250 210 / 185 22 3 / 8-18 125 250 210 185 / 22 3 / 8-18 190 190 560
150 125 285 240 / 210 24 3 / 8-23 150 285 240 210 / 24 3 / 8-23 205 195 570
200 150 340 295 / 265 26 3 / 12-23 200 340 295 265 / 26 3 / 12-23 240 230 717
250 200 405 355 / 320 30 3 / 12-26 250 405 355 320 / 30 3 / 12-26 350 320 940
300 250 460 410 / 375 30 4 / 12-26 300 460 410 375 / 30 4 / 12-26 350 320 980

Válvula de seguridad de microapertura de resorteTabla de parámetros de rendimiento

modelo

Tipo de acero fundido
A41Y-C

Tipo de Acero Inoxidable 304
A41Y-P

Tipo de Acero Inoxidable 316
A41-R

Tipo de Acero Inoxidable 316L
A42Y-R3

Rango de calibre

DN15～DN300

temperatura adecuada

≤200°C

Medios aplicables

Agua, vapor, aceite

Medios corrosivos

Medios corrosivos

Medios corrosivos

Material

1、 asiento de válvula

2Cr13

CF8

CF8M

CF3M

2、Cuerpo de la válvula

WCB

CF8

CF8M

CF3M

3、Anillo de ajuste

2Cr13

Acero inoxidable 304

Acero inoxidable 316

316L

4、 Disco de válvula

2Cr13

Acero inoxidable 304

Acero inoxidable 316

316L

5、Guía

2Cr13

Acero inoxidable 304

Acero inoxidable 316

316L

6、Tapa de válvulas

WCB

CF8

CF8M

CF3M

7、Primavera

50CrVa

50CrVa recubierto con TEFLÓN

50CrVa recubierto con TEFLÓN

50CrVa recubierto con TEFLÓN

8、Tallo de la válvula

2Cr13

2Cr13

Acero inoxidable 316

316L

9. Ajusta el tornillo

45 # acero

2Cr13

2Cr13

2Cr13

10、Cubierta protectora

ZG200

ZG200

ZG200

ZG200

Material de la superficie de sellado

Revestimiento de carburo cementado a base de cobalto

Revestimiento de carburo cementado a base de cobalto

Revestimiento de carburo cementado a base de cobalto

Revestimiento de carburo cementado a base de cobalto

Válvula de seguridad de microapertura de resorteRango de presión establecido

Presión nominal (MPa)

Nivel de presión nominal

1.6

0.06～0.1

0.1～0.16

0.16～0.25

0,4～0,6

0,6～0,8

0.8～1.0

1.0～1.3

1.3～1.6

2.5

1.3～1.6

1.6～2.0

2.0～2.5

4.0

1.3～1.6

1.6～2.0

2.0～2.5

2.5～3.2

3.2～4.0

6.4

2.5～3.2

3.2～4.0

4.0～5.0

5.0～6.4

10.0

3.2～4.0

4.0～5.0

5.0～6.4

6.4～8.0

8.0～10.0
