Módulo Boost XL6009 Módulo de Alimentación CC-CC Salida Ajustable Super LM2577 Corriente 4A
Cantidad
Descripción del bebé:
El XTW6009 es un módulo elevador (BOOST) de alto rendimiento con una corriente de conmutación de 4 A. Este módulo utiliza el XL6009E1 como chip principal, que emplea tecnología de conmutación de alta frecuencia de segunda generación, ofreciendo un rendimiento muy superior al del LM2577 de la generación anterior. El módulo elevador XL6009 es más rentable y funciona mejor, y el módulo LM2577 está a punto de ser retirado.
●Voltaje de entrada ultra amplio3V~32V, el rango de voltaje de operación óptimo es 5~32V;
● Voltaje de salida ultra amplio 5V~35V;
● Tubo de conmutación MOSFET de alta eficiencia de 4A incorporado, haciendo que la eficiencia alcance el 94%; (la corriente del LM2577 es solo de 3A)
● Frecuencia de conmutación ultra alta de 400 KHz, puede lograr muy buenos resultados con condensadores de filtro de pequeña capacidad, menor rizado y menor tamaño. (La frecuencia del LM2577 es solo de 50 KHz)
Parámetros técnicos:
|
Especificaciones del modelo |
XTW6009Módulo de refuerzo |
|
Propiedades del módulo |
Elevador no aislado (AUMENTAR） |
|
Método de rectificación |
Rectificación asincrónica |
|
rango de entrada |
3V~32V |
|
Rango de salida |
5V~35V |
|
Corriente de entrada |
4A(Grande), descargado18 mA（5 Vingresar,8 VSalida, sin carga menor que18 mA. Cu mayor voltaje, mayor es la corriente sin carga. ) |
|
Eficiencia de conversión |
<94%(Cu mayor diferencia de presión, menor eficiencia) |
|
Nivel de encendido y apagado |
400KHz |
|
Ondulación de salida |
50 mV(Cu mayor voltaje, mayor corriente, y mayor rizado) |
|
Hola Elena |
±0,5% |
|
Regulación de voltaje |
±0,5% |
|
Temperatura de funcionamiento |
-40°C~ +85°C |
|

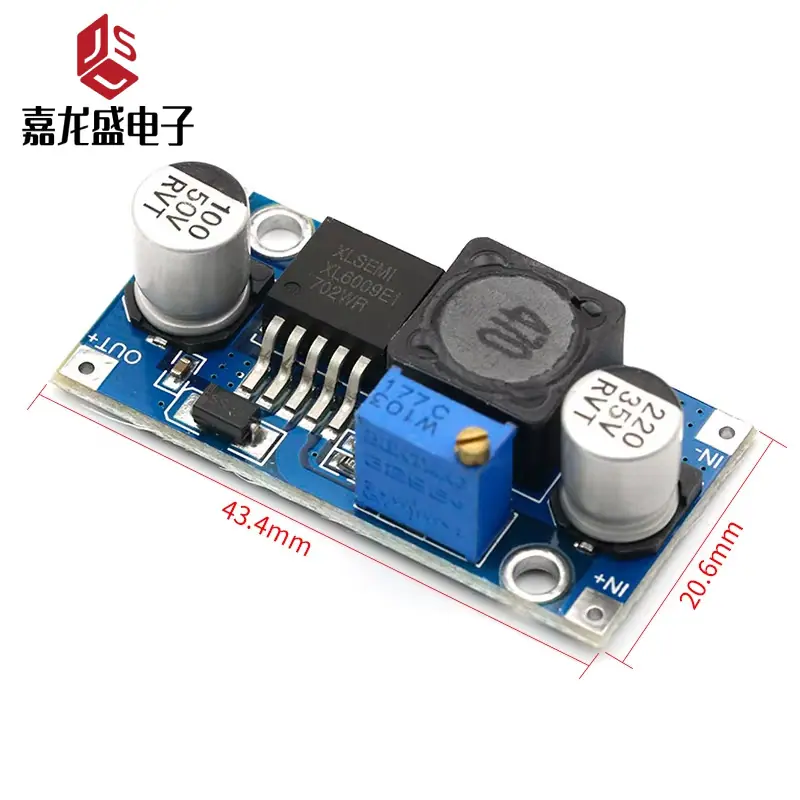

Dimensiones |
43 mm x 21 mm x 14 mm(largo*Ancho*alto) |

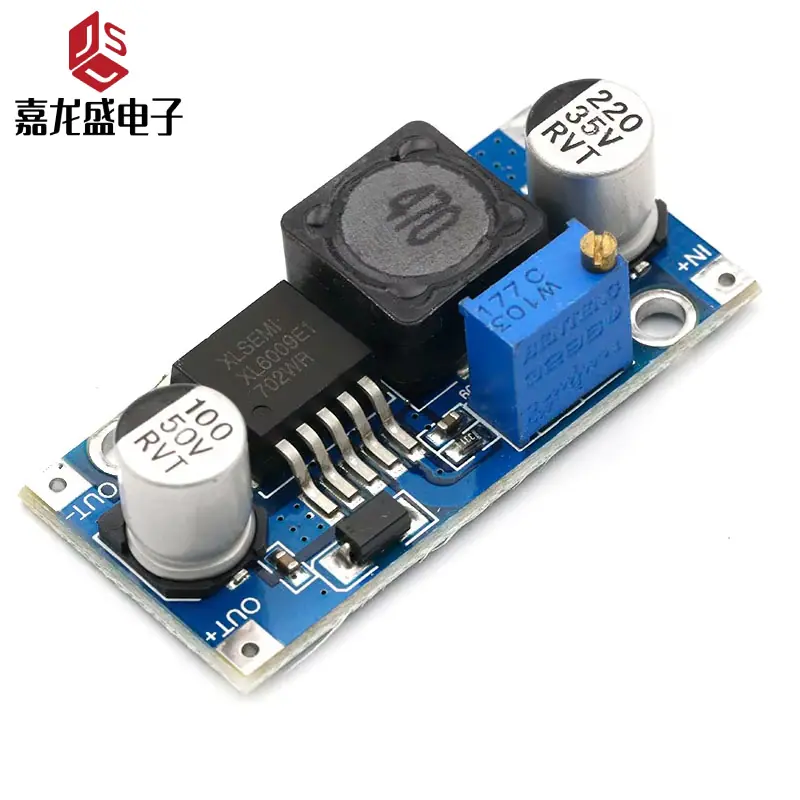

IN+ entrada polo positivo IN- entrada polo negativo!
OUT+ polo positivo de salida OUT- polo negativo de salida
Muestra de referencia de comparación de prueba:
Entrada 3V Salida 12V 0.4A 4.8W
Vin*Iin*Eficiencia=Vout*Iout
Vin: Voltaje de entrada
Iin: Corriente de entrada
Vout: voltaje de salida
Iout: corriente de salida
