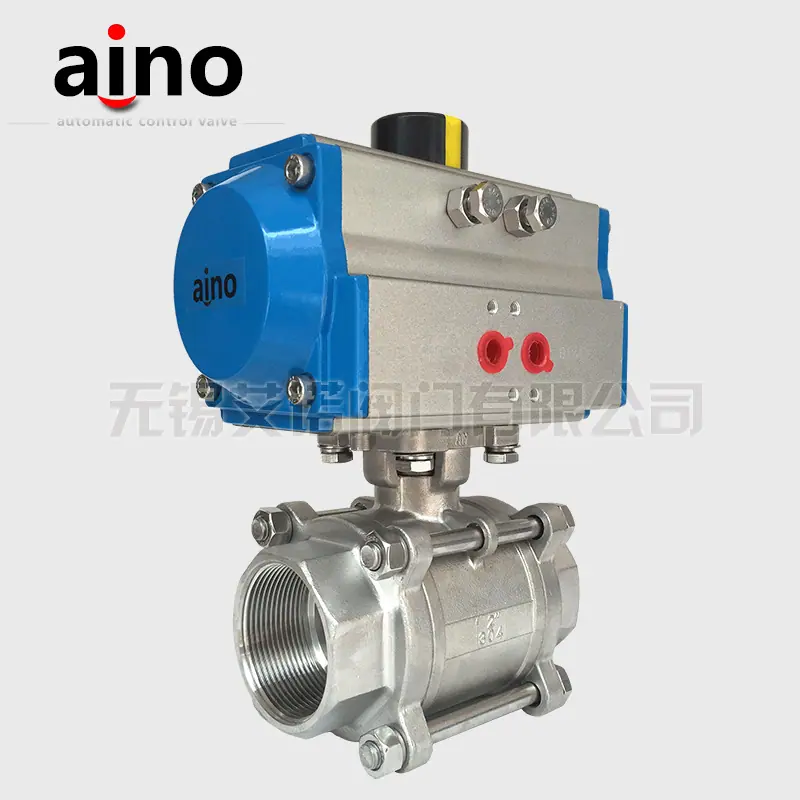

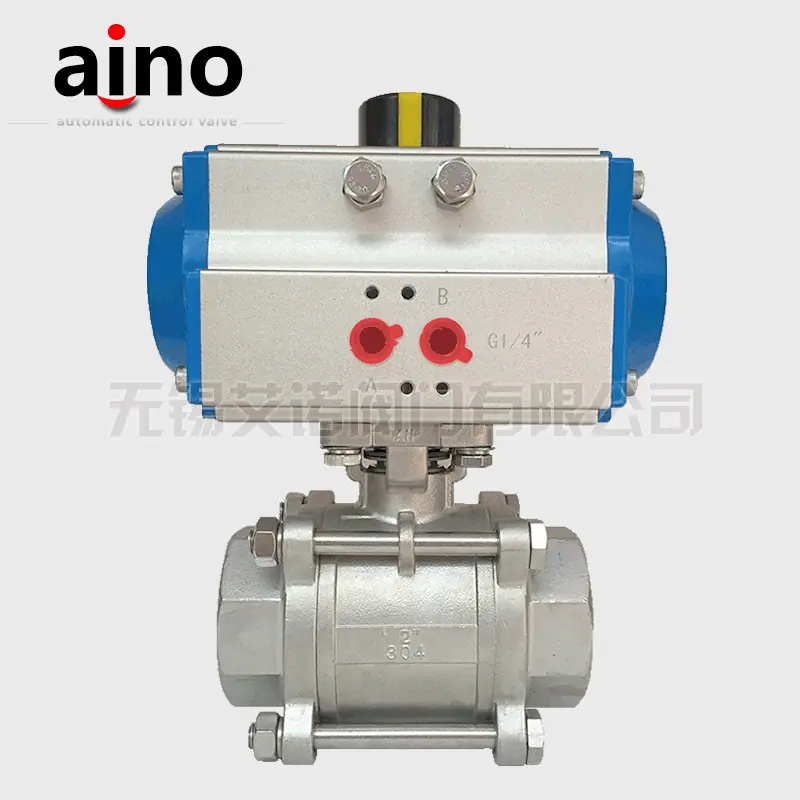

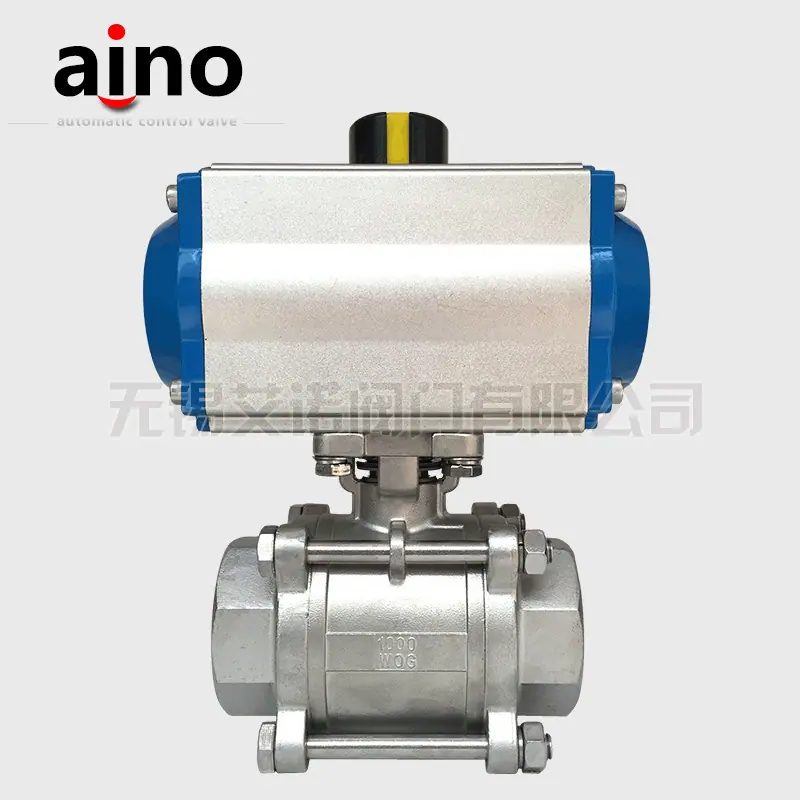

Fabricante de qualidade AQ611F-16P válvula de esfera pneumática válvula de esfera de aço inoxidável 304 conexão de rosca de três peças
Variaciones
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Adota atuador pneumático da série ATD, corpo de válvula de alta resistência em aço inoxidável 304 padrão nacional, conexão de plataforma alta não requer suporte, estrutura de três peças para instalação e manutenção convenientes
Visão geral:
As Válvulas de Esfera Rosqueadas Pneumáticas AQ611F e as Válvulas de Esfera com Conexão por Solda de Topo são divididas em tipos integral (uma peça), duas peças e três peças. A fundição do corpo da válvula utiliza tecnologia avançada introduzida de Taiwan, com uma estrutura razoável e aparência bonita. O assento da válvula adota uma estrutura de vedação elástica, que é confiável para vedação e fácil de abrir e fechar; a haste da válvula adota uma estrutura montada para baixo com vedação reversa, evitando que a haste da válvula seja ejetada durante o acúmulo anormal de pressão na cavidade da válvula. As válvulas de esfera pneumáticas de duas e três peças possuem tipos de conexão adicionais: solda de topo (BW) e solda de soquete (SW), e ambas podem ser equipadas com uma plataforma de montagem padrão internacional ISO e dispositivo de travamento. A válvula de esfera de três peças é pequena em tamanho e consiste em três partes do corpo da válvula, mantidas juntas por quatro parafusos mais longos de ambas as extremidades, prensando a parte central do corpo da válvula e a esfera. Sua vantagem é que, durante a manutenção e desmontagem, não há necessidade de desrosquear as roscas da tubulação; removendo diretamente os quatro parafusos, a parte central do corpo da válvula pode ser removida. É adequada para ocasiões em máquinas da indústria leve onde o espaço é pequeno e estreito. A válvula de esfera rosqueada pneumática tem um tamanho pequeno, acoplamento simples e grande capacidade de fluxo, e é particularmente adequada para ocasiões onde o meio é viscoso, contém partículas ou tem propriedades fibrosas. Atualmente, esta válvula é amplamente utilizada em sistemas de controle automático industrial em setores como alimentos, proteção ambiental, indústria leve, petróleo, fabricação de papel, indústria química, equipamentos de ensino e pesquisa científica, e energia elétrica.
Características
Atuadores pneumáticos
Adota o novo atuador pneumático da série ATD, disponível nos tipos de dupla ação e ação simples (retorno por mola), com transmissão por engrenagens, seguro e confiável; válvulas de grande diâmetro adotam o atuador pneumático da série AW com transmissão pinhão e cremalheira, estrutura razoável, grande torque de saída, disponível nos tipos de dupla ação e ação simples.
1. Pistão duplo tipo engrenagem, grande torque de saída e tamanho pequeno.
2. O cilindro é feito de liga de alumínio, que é leve e tem uma aparência bonita.
3. Mecanismos de operação manual podem ser instalados na parte superior e inferior.
4. A conexão tipo rack pode ajustar o ângulo de abertura e o fluxo nominal.
5. O atuador pode ser equipado com indicação de feedback de sinal elétrico e vários acessórios para realizar operação automática.
6. A conexão padrão IS05211 oferece conveniência para instalação e substituição do produto.
7. Os parafusos ajustáveis em ambas as extremidades permitem que o produto padrão tenha uma faixa ajustável de ±4° a 0° e 90°, garantindo precisão de sincronização com a válvula.
Parâmetros técnicos e desempenho
| Parâmetros técnicos do atuador pneumático ATD | Parâmetros do Corpo da Válvula Esfera Pneumática Rosqueada AQ611F-16P | ||
| tipo | Tipo de pistão de dupla ação, tipo retorno por mola | Diâmetro nominal | DN8～100mm |
| Pressão do ar | Dupla ação: 2-8bar/Simples ação: 4-8bar | Pressão nominal | PN1,6MPa |
| Torque de saída | Dupla ação: 4N·M~10560N·M | Material do eixo da válvula | aço inoxidável 304 |
| Ação simples: 7N·M~2668N·M | Material do corpo da válvula | Aço inoxidável 304/316/316L | |
| Temperatura de operação | Tipo de temperatura normal: -20°C~80°C (o-ring de borracha nitrílica) | Material Esfera | Aço inoxidável 304/316/316L |
| Tipo de alta temperatura: -20°C~160°C (o-ring de borracha fluorada) | Vedação do assento | PTFE, PPL, vedação metálica | |
| Alcance de ação | 0~90°±5° | temperatura | PTFE≤150℃、PPL≤250℃、Selo Metálico≤400℃ |
| Tópico de interface | GTD40～GTD83/ATD50～ATD88 G1/8″ | Tipo de estrutura | Três peças, solda de topo, solda de encaixe, duas peças |
| GTD110～GTD350/ATD100～200 G1/4″ | Mídia aplicável | Água, petróleo, ácido, fluido viscoso, meio de pasta, etc. | |
| Sinal de Posição da Válvula (Opcional) | Posicionador: 4 ~ 20mA/Resposta: sinal totalmente aberto/totalmente fechado | Características | Estrutura compacta, tamanho pequeno, grande capacidade de fluxo |

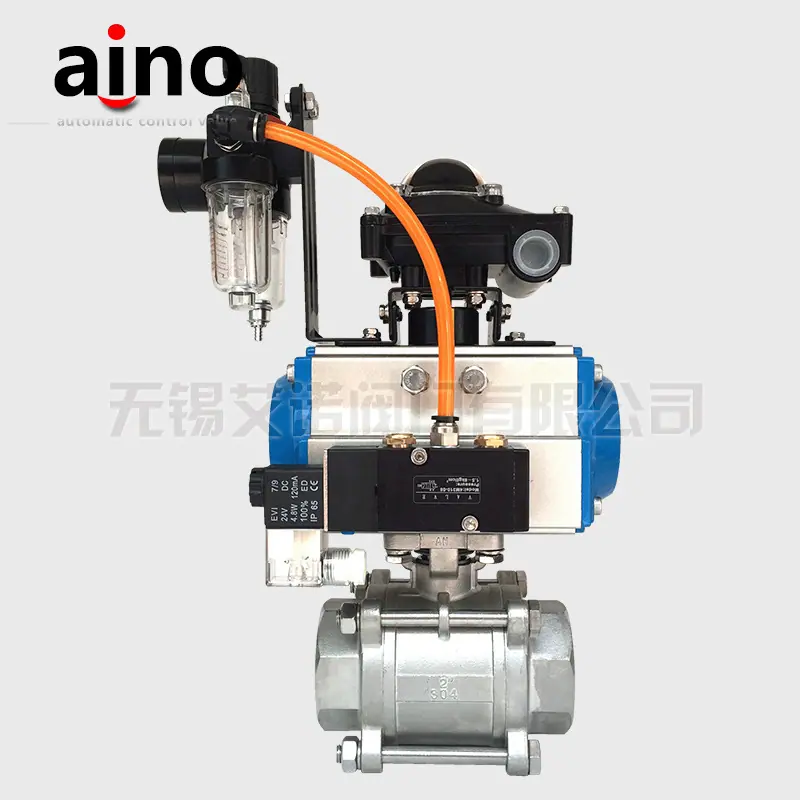

Opções de acessórios
Os seguintes acessórios podem ser selecionados de acordo com diferentes controles e requisitos:
Dispositivo de feedback: também chamado de interruptor de limite, sinal de interruptor de feedback remoto (opcional à prova de explosão).
Válvula solenoide: para ação dupla, escolha 2 posições e 5 vias; para ação simples, escolha 2 posições e 3 vias (à prova de explosão é opcional).
Articulação tripla: pode estabilizar a pressão do ar, filtrar e adicionar óleo lubrificante ao cilindro.
Mecanismo de volante: Gire o mecanismo de volante para abrir e fechar manualmente a válvula.
Posicionador elétrico: sinal de entrada de 4~20 mA para realizar a função de ajuste da válvula.
Instruções de pedido
1. Tipo de atuador pneumático: dupla ação, ação simples
2. Tipo de meio, temperatura, pressão
3. Acessórios necessários: válvula solenóide, posicionador, feedback de sinal, processamento de fonte de ar triplex, mecanismo manual
