Sensor de desplazamiento serie P1010 de American UniMeasure

Nombre del producto: UniMeasure-Sensor de Desplazamiento-Serie P1010

Número de producto: P1010-15-NJC-DS

Descripción del Producto: Los sensores de posición de la serie P1010 proporcionan un voltaje de salida de -10 VDC a +10 VDC, con un rango ajustable de -5 VDC a +5 VDC. La posición cero se puede establecer dentro del 10% al 90% del rango total del sensor. Cuando el cable se extiende desde la posición cero, el voltaje de salida es positivo, y cuando se retrae de la posición cero, el voltaje de salida también es positivo. La escala se puede ajustar del 50% al total del recorrido posible del voltaje de salida, ya sea positivo o negativo. Se requiere una entrada de ±15 VDC, pero hay disponible una opción de voltaje de excitación única para adaptarse a voltajes de entrada en el rango de 4.9 a 30 VDC.

La serie estándar consta deConsiste en una serie de sensores de posición lineal y velocidad lineal de extensión de cable en una carcasa NEMA 1 (IP-40). El mecanismo del sensor está montado dentro de una cubierta de aluminio y conectado a una placa base de aluminio anodizado con cuatro orificios de montaje. El rango de medición determina cuál de los tres tamaños de carcasa se utiliza. Todas las salidas de posición analógicas y digitales UniMeasure posibles están disponibles en la serie estándar. La salida del cable de acero es perpendicular a la placa base, pero están disponibles posiciones de salida de cable de acero laterales e inferiores opcionales.

Características de rendimiento:

Alta fiabilidad

Alta precisión

Fácil instalación y mantenimiento

Conveniente para la automatización del sistema

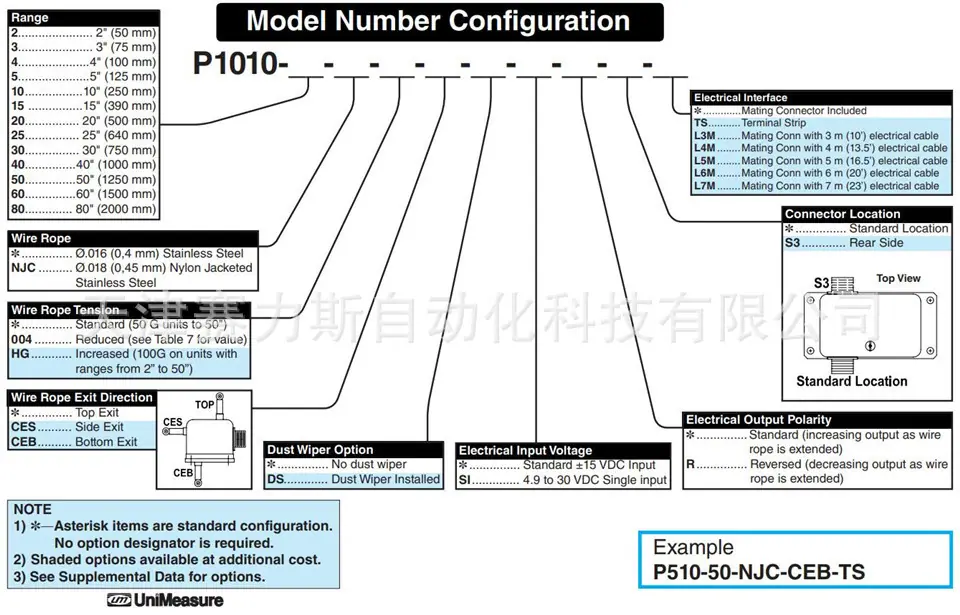

Guía de selección: (imagen)

Características y Accesorios Opcionales:

Otras opciones incluyen chaqueta de nailon, cable de acero, limpiaparabrisas para polvo y agua, bloques de terminales, potenciómetros no estándar y posiciones de conector de repuesto.

Parámetros técnicos:

Origen: Estados Unidos

alcance:15”（390mm）

Diámetro del cable de acero:0.45 mm, cubierta de nailon

Material: acero inoxidable

Colector de polvo: es

Rango lineal de 2”, 3”, 4” y 5”: ±0.30% del fondo de escala

Rango Lineal de 10”, 15”, 20” y 25”: ±0.20% del Fondo de Escala

Todos los demás rangos:± 0.15 % del fondo de escala

Repetibilidad:± 0.015 % del fondo de escala

Resolución: Infinita

Estructura: Cubierta y placa base de aluminio

Dispositivo de detección: Potenciómetro

Conector:MS3102A-14S-6P

Producción:±10 VDC ajustable a ±5 VDC

Voltaje de excitación:+15 VDC±10％ y -15 VDC±10％

Corriente de entrada:Máx. 25 mA

Impedancia de salida:Máx. 1.0 Ω

Carga de salida:Mín. 5 kΩ

Carga capacitiva:1000 pF

Rango de ajuste del punto cero:Rango del 10% al 90%

Rango de ajuste de luz:0% a 100% del recorrido posible desde la posición cero

Protección: Polaridad inversa

Estabilidad de temperatura:Rango de 0.02 %/℃

Temperatura de funcionamiento:-40 ℃ a + 85 ℃

temperatura de almacenamiento:-55 ℃ a +100 ℃

Humedad de trabajo:90% H.R. No condensante

vibración:Máximo 15 G 0.1 ms

choque:Máx. 50 G's 0.1 ms

Prevención de Intrusiones:NEMA 1，IP-40

peso:1.0 lb (0.45 kg) a 50”; 1.4 lb (0.63 kg) 60” y 80”

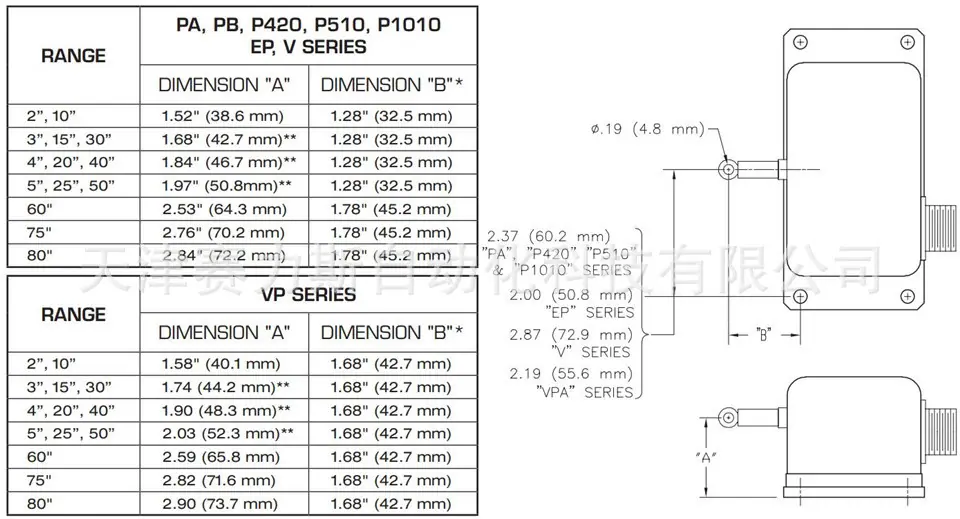

Tamaño del producto: (imagen)

Aplicaciones:

Campos como la manufactura mecánica, estructuras de edificios, aeroespacial, exploración geológica y detección de movimiento
