Módulo Inteligente de Cambio de Temperatura por USB Convertidor de Señal de Temperatura Industrial Sensor Modular

 Este transmisor de temperatura inteligente es un producto rentable, compatible con más de diez tipos de señales de termopar y termómetro de resistencia. Utiliza un chip de muestreo Σ-Δ de 24 bits para garantizar una medición de alta precisión. Cuenta con protección contra sobretensiones y protección contra polaridad inversa para evitar una instalación y operación incorrectas durante la instalación de ingeniería. También incorpora un diseño de seguridad de software mejorado, que incluye un perro guardián independiente, reinicio por monitoreo de bajo voltaje y programación optimizada multitarea. Todos los componentes son importados para garantizar una larga vida útil y estabilidad. La configuración se puede realizar utilizando una computadora o un teléfono móvil, lo que la hace conveniente y rápida.

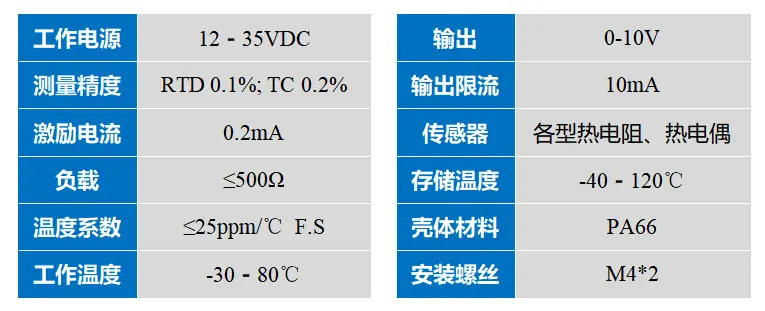

Parámetros del producto

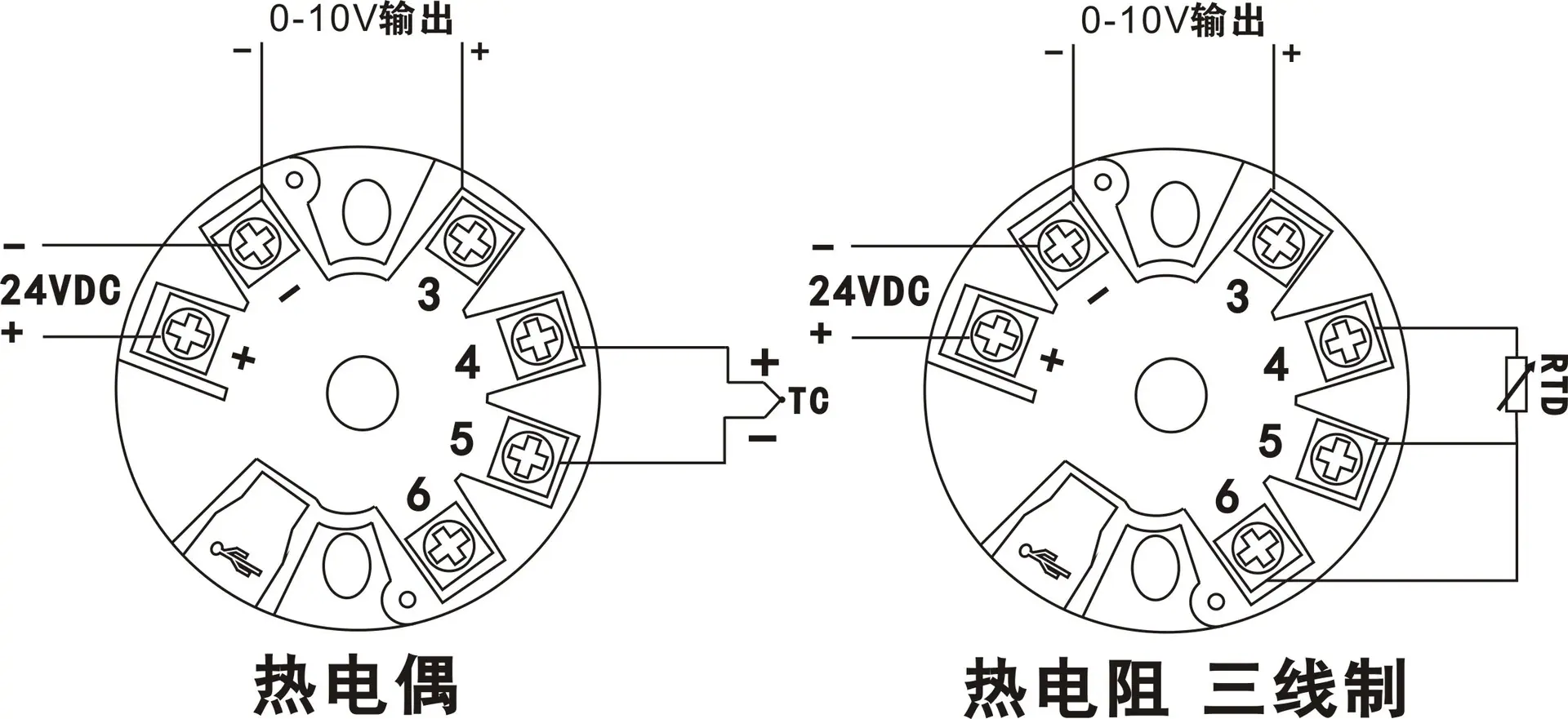

Los postes terminales No. 1 y No. 2 son los terminales positivo y negativo de la fuente de alimentación de 24V, y la placa de circuito tiene protección contra polaridad inversa.

2. La conexión del termómetro de resistencia admite sistemas de dos y tres hilos. El método de conexión se muestra en la figura anterior. Si se necesita conectar un sensor de dos hilos, entonces los terminales 5 y 6 deben ser puenteados.

3. Conecte el polo positivo del termopar al terminal n.º 4 y el polo negativo al terminal n.º 5. El polo positivo de la salida de voltaje de 0-10V es el terminal n.º 3, y el polo negativo es el polo negativo de la fuente de alimentación de 24V.

Instale el controlador del cable de comunicación USB y el entorno de ejecución del programa;

a) Un extremo del cable de comunicación se conecta al puerto USB de la computadora y el otro extremo se conecta al módulo inteligente; no se requiere fuente de alimentación de 24 V.

b) Haz doble clic en el archivo LQT202.exe para entrar en el software de instalación;

c) Haga clic en la lista desplegable del número de puerto serie para seleccionar el número de puerto serie que corresponde al cable de conexión, y haga clic en Aceptar;

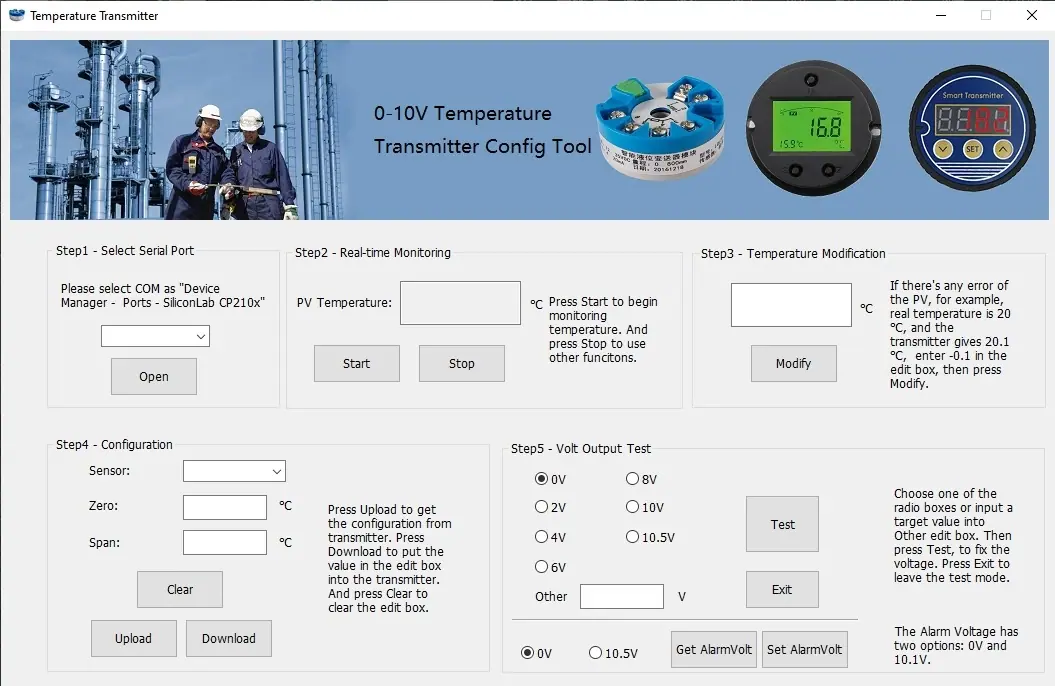

d) Haga clic en la configuración en la esquina superior izquierda para realizar los ajustes de configuración.

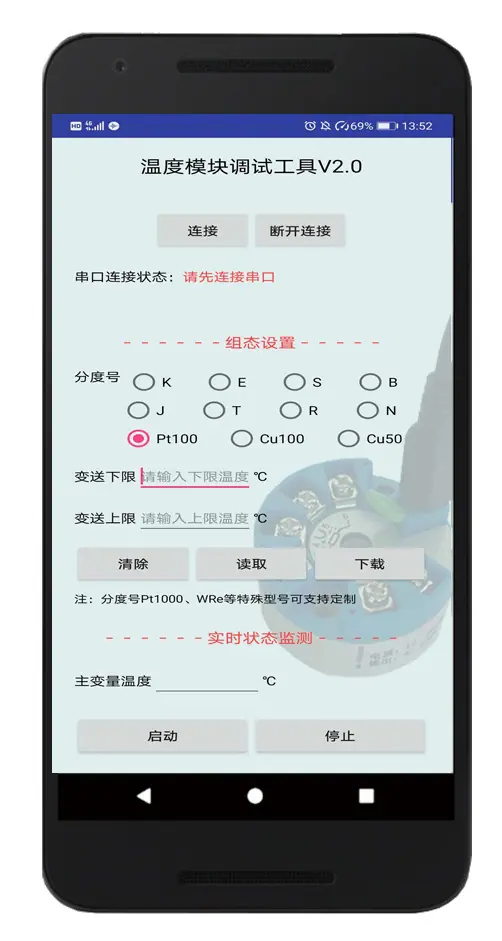

Cómo usar software de depuración móvil

a) Instale el software "Software de Depuración Móvil para Transmisor de Temperatura 2.0.apk" en el teléfono móvil;

b) Activa el interruptor de la función OTG del teléfono;

c) Conecte el cable de comunicación al cable adaptador del teléfono móvil. Conecte el otro extremo del cable adaptador del teléfono móvil al puerto USB del teléfono móvil. Conecte el otro extremo del cable de comunicación al módulo inteligente. No se requiere fuente de alimentación de 24V.

d) Haz clic en el botón "Conectar" en la interfaz del software;

Seleccione el número de división, ingrese los valores límite superior e inferior de temperatura y haga clic en el botón "Descargar" para la configuración.
