Medidor de Vazão com Placa de Tomada de Pressão por Flange para Minas de Carvão, Estrutura Razoável, Medidor de Vazão com Placa de Tomada de Pressão por Flange Dn400

Introdução do produto medidor de vazão de orifício:

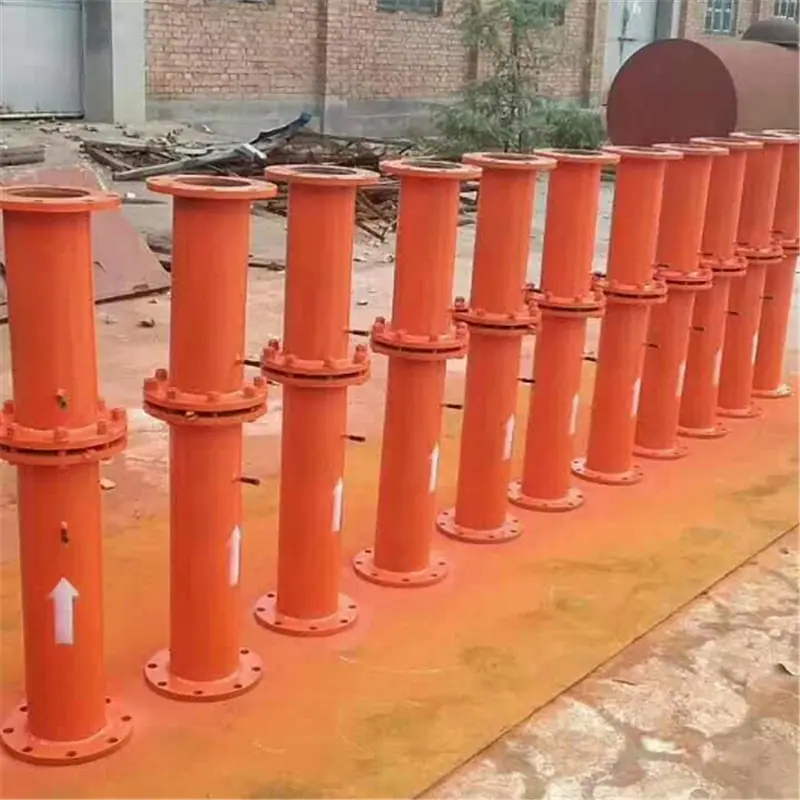

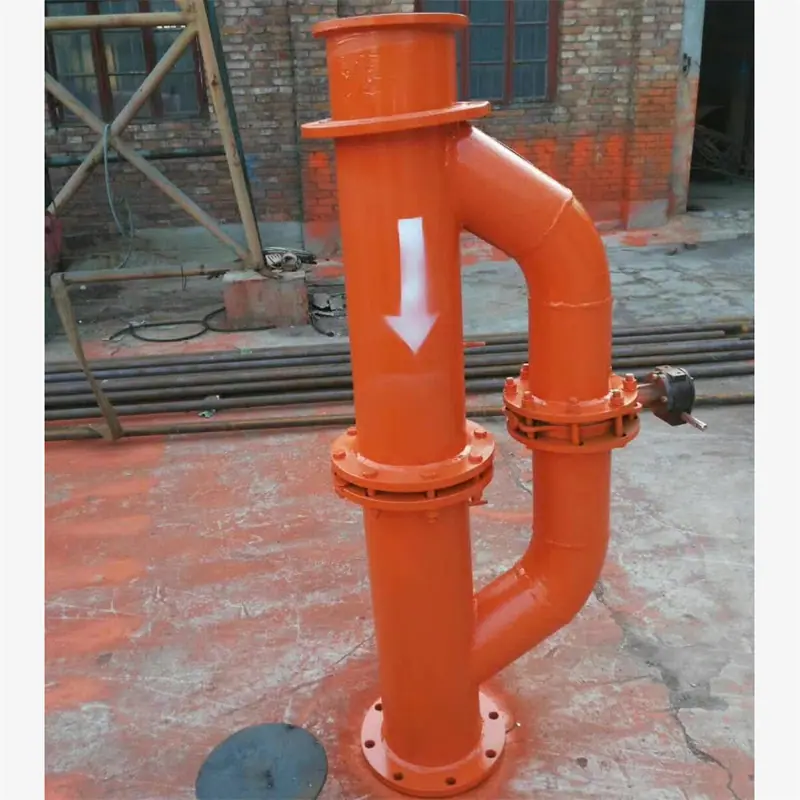

O medidor de vazão de orifício é usado para medir o fluxo de gás na tubulação de extração de gás. Quando o gás passa pela placa de orifício através da tubulação, a vazão aumentará e uma diferença de pressão será gerada em ambos os lados da placa de orifício. Existe uma relação constante entre a vazão e a diferença de pressão. A vazão do gás na tubulação pode ser calculada pela diferença de pressão. O medidor de vazão de orifício consiste em uma placa aceleradora com uma abertura central adicionada à tubulação de extração de gás, seções verticais de tubo em ambos os lados da placa de orifício e um tubo de pressão. Quando o gás flui através da placa de orifício na tubulação, o feixe de fluxo formará uma contração local. Sob a condição de pressão total constante, a contração aumenta a vazão e reduz a pressão estática, e uma diferença de pressão estática será gerada antes e depois da placa do acelerador. Nas mesmas condições de seção transversal do gasoduto, quanto maior a vazão do gás, maior a diferença de pressão gerada, de modo que a vazão do gás pode ser determinada medindo a diferença de pressão. O medidor de vazão de orifício consiste em uma placa de orifício, um bico de pressão e um tubo de aço. Estimando a quantidade de gás extraído e a diferença de pressão da coluna de águaA faixa de medição do valor Δh é para selecionar razoavelmente o tamanho do diâmetro da placa de orifício. Geralmente, a faixa de medição da diferença de pressão da placa de orifício Δh é 100 ~ 1000Pa

Parâmetros do produto do medidor de vazão de orifício:

Diâmetro nominal:DN50-DN1000

Pressão nominal:0,25-20Mpa

Método de tomada de pressão: tomada de pressão de conexão angular, tomada de pressão de flange, etc.

Qualidade da placa de orifício:1Crl8Ni9Ti etc.

Câmara do anel, material do flange: aço carbono ou aço inoxidável, etc.
