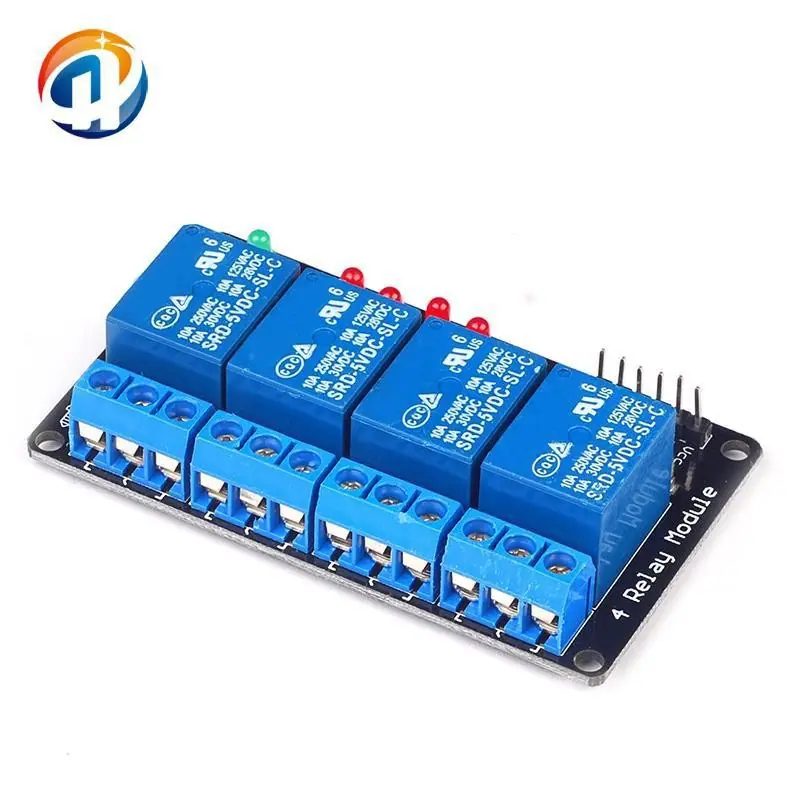

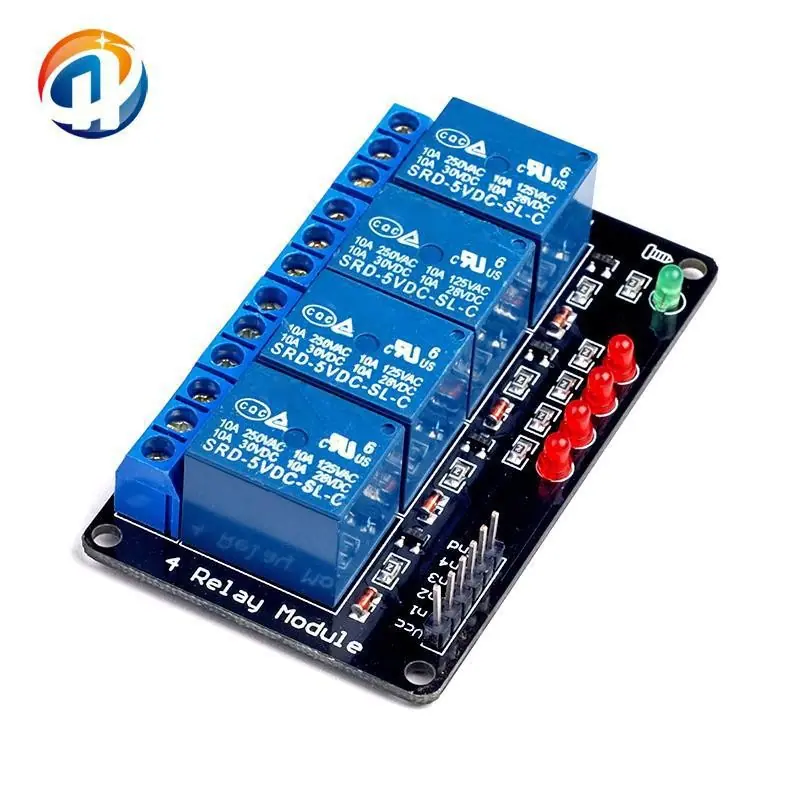

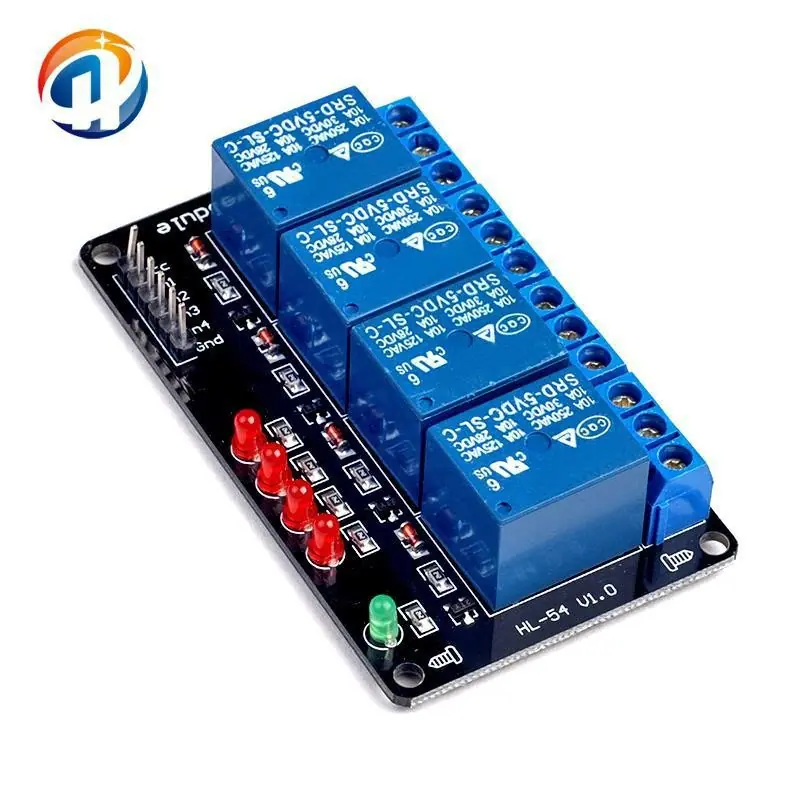

Placa de control de microcontrolador de placa de accionamiento de módulo de relé de 4 vías 5V/12V/24V con luces

1. Este módulo cumple con las normas de seguridad y tiene una ranura de aislamiento entre el área de control y el área de carga;
2. Con fuente de alimentación e indicación de acción de relé, se ilumina cuando está cerrado y no cuando está desconectado;
3. Cuando hay una señal en el terminal de entrada de señal, el terminal común y el terminal normalmente abierto se conectarán;
4. Se puede usar como placa de desarrollo de microcontrolador o módulo PLC, y se puede usar para el control de electrodomésticos;
5. Controla señales CC o CA y puede controlar carga CA de 220 V;
6. Hay un contacto normalmente abierto y un contacto normalmente cerrado;
7. El terminal azul KF301 es más conveniente para conectar la línea de control.
8、Tamaño: 74*44mm Peso: 53g

Con respecto a la explicación de los métodos de activación de alto y bajo nivel, si no lo entiendes, echa un vistazo:

La activación de alto nivel se refiere a un método de activación en el que hay un voltaje entre el terminal de entrada de señal y tierra, lo que puede entenderse como un método de activación en el que el terminal de entrada de señal y el polo positivo de VCC están en cortocircuito;

El disparador de nivel bajo se refiere al modo de disparo donde el voltaje entre el terminal de entrada de señal y tierra es 0 V, lo que puede entenderse como un modo de disparo donde el terminal de entrada de señal y el polo negativo de GND están en cortocircuito.

Descripción del Producto:
1、Voltaje AC 250V, Corriente AC 10A, directoVoltaje CC 30V, Corriente CC 10A;
2. Impulsado por triodo 8550,
3. Voltaje de trabajo 5V, pin Vcc entrada de 5v
4. Equipado con orificios para pernos de fijación para una fácil instalación
5. Tamaño de la placa de circuito: 7,4 × 4,4 (cm)
6. Luz indicadora de encendido (verde), luz indicadora de estado del relé de ocho vías (roja)

Instrucciones de uso:
1 VCC externo 5V
2 GND GND externo
Interfaz de Control de Relé 3 1N1-1N4 Conectar al Puerto IO del MCU (Efectivo a Nivel Bajo)

Lista de envío:
1 Un módulo de relé como se muestra en la figura (prueba aprobada)
2. Una copia del esquema del relé (enviada por correo electrónico)
