Nuevo Controlador Universal para Campanas Extractoras
Esta campana extractora, excepto la que tiene puerta de apertura automática, no se puede usar.，¡Universal para todas las marcas de motores simples y dobles!!!

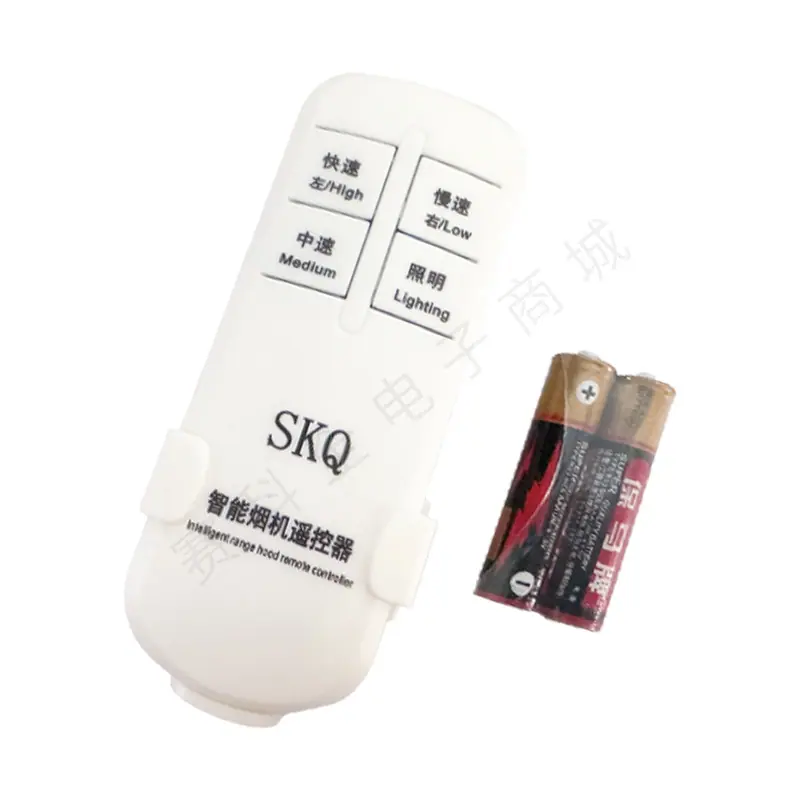

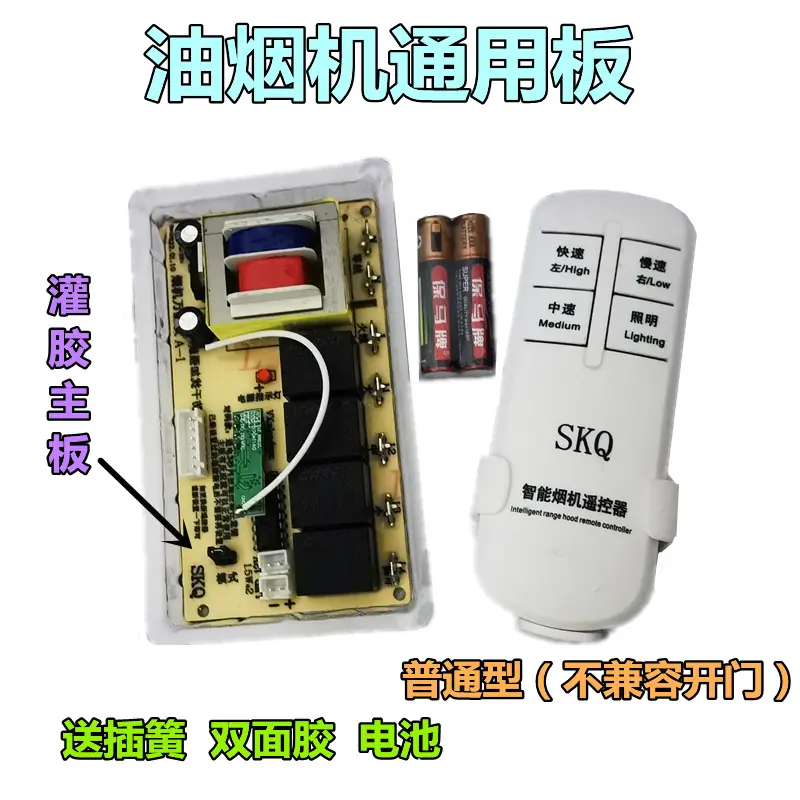

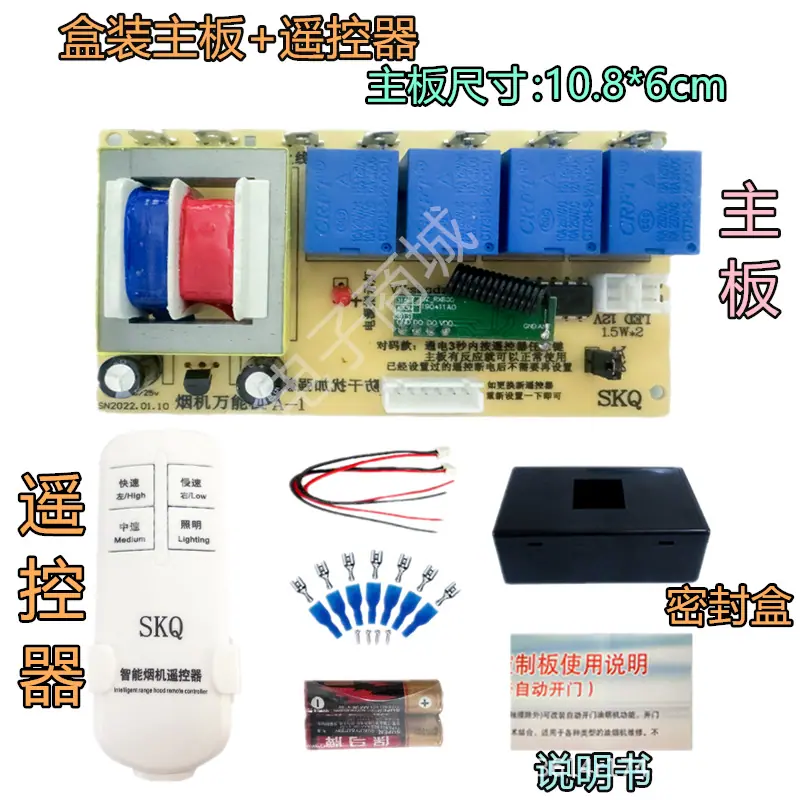

El Nuevo Control Remoto de Actualización usa pilas AA normales
¡Estanque!!! Ya no usa baterías especiales

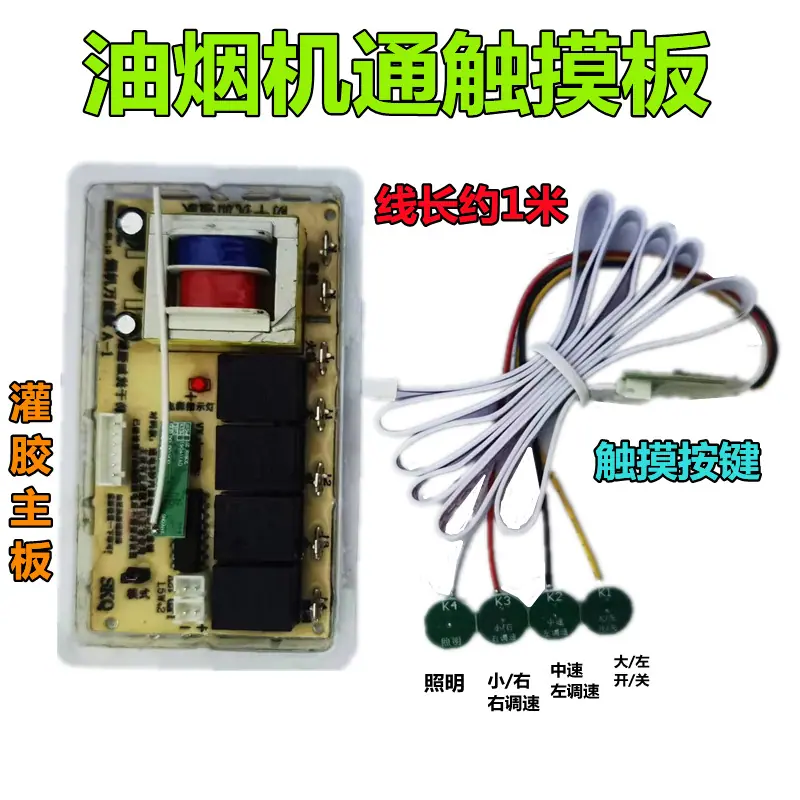

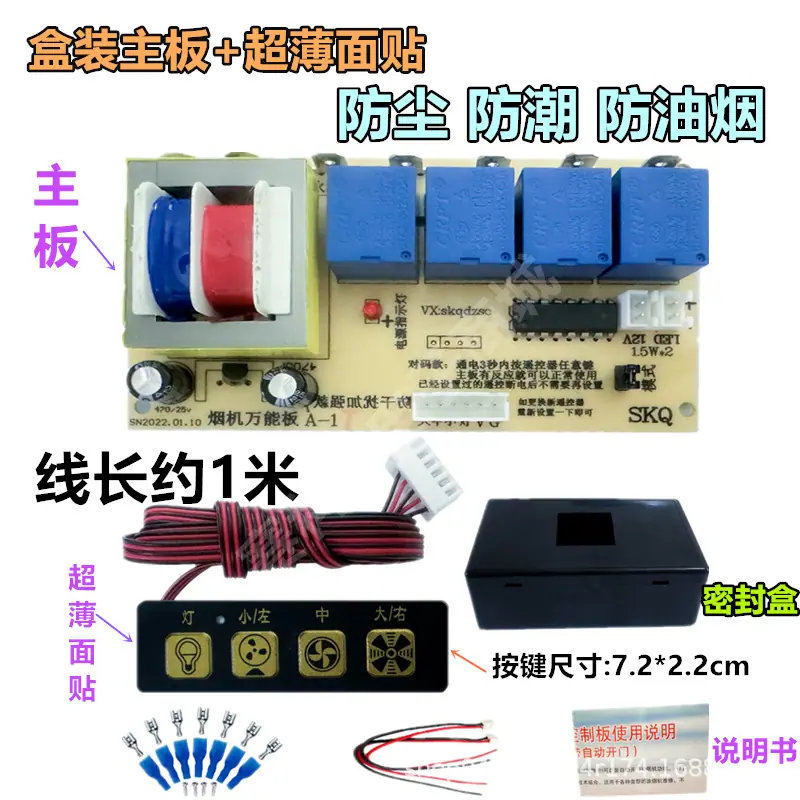

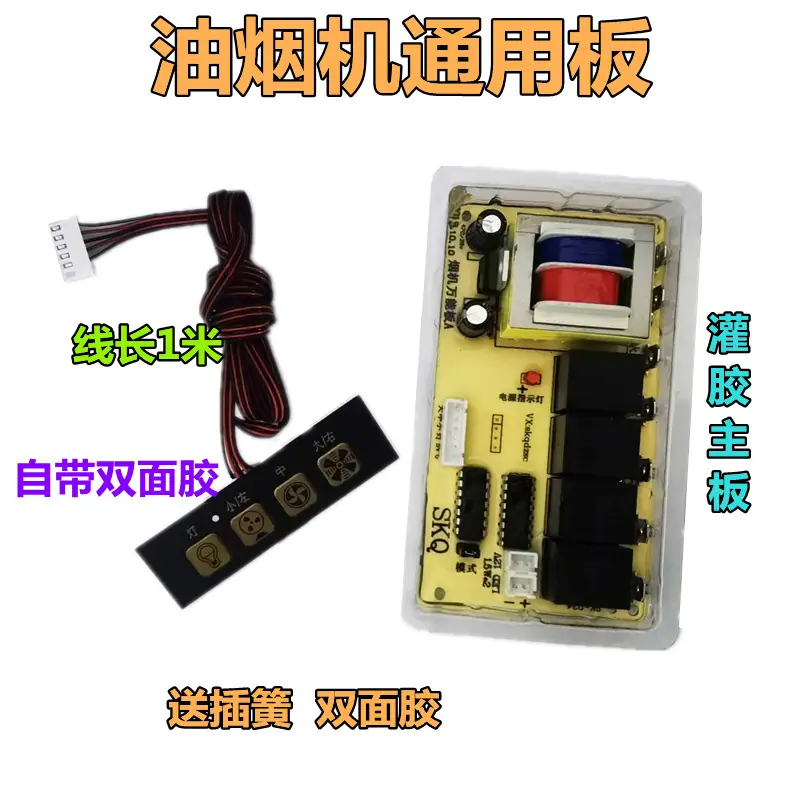

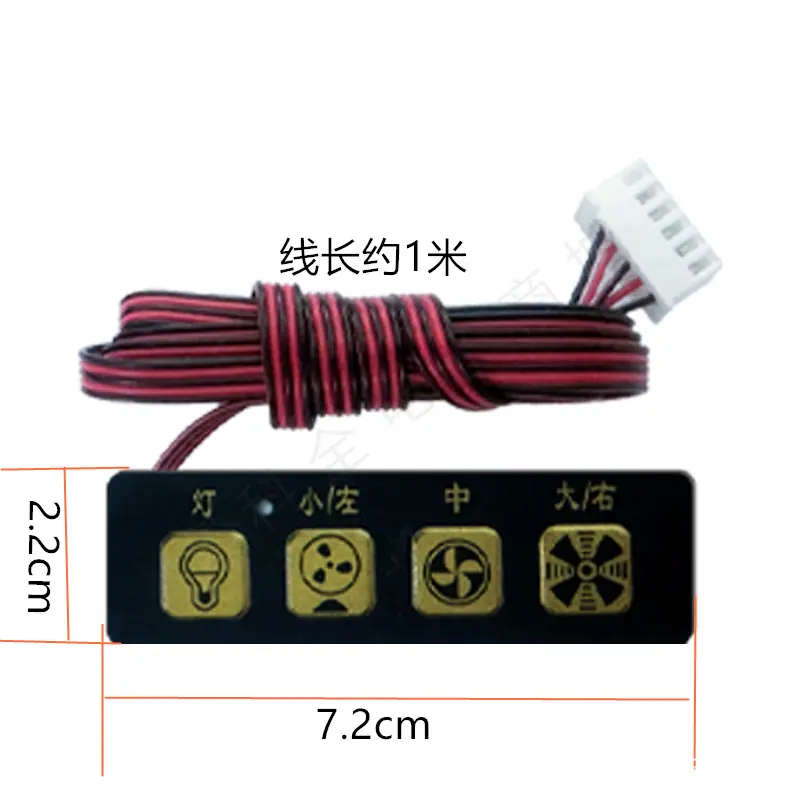

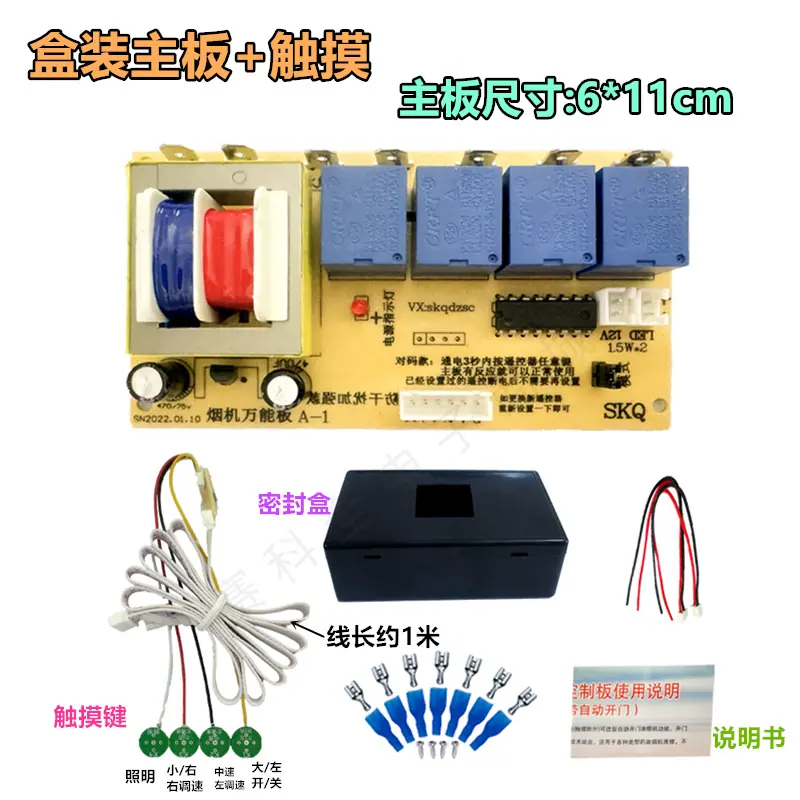

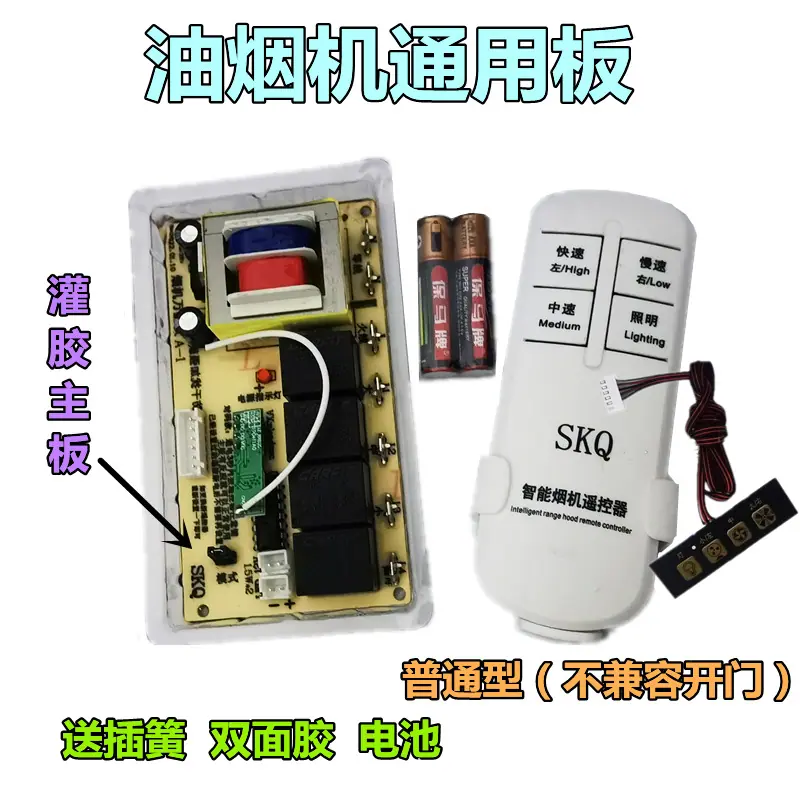

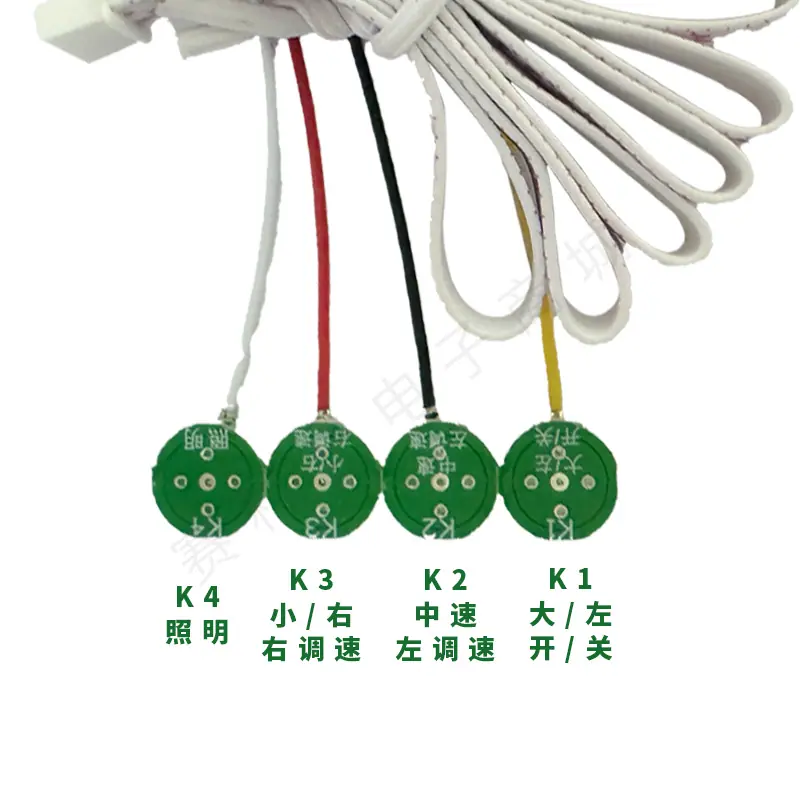

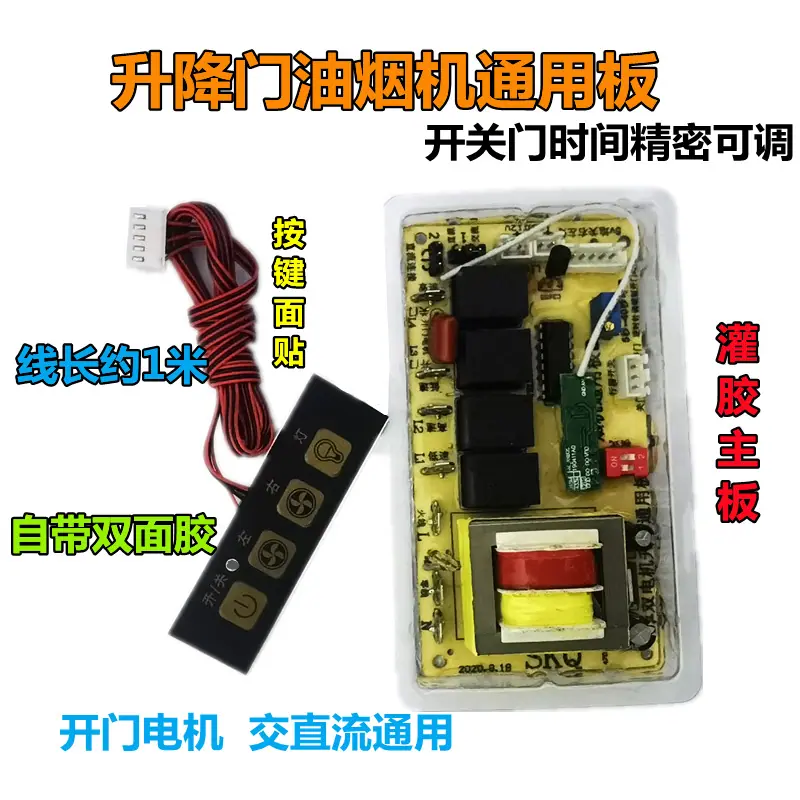

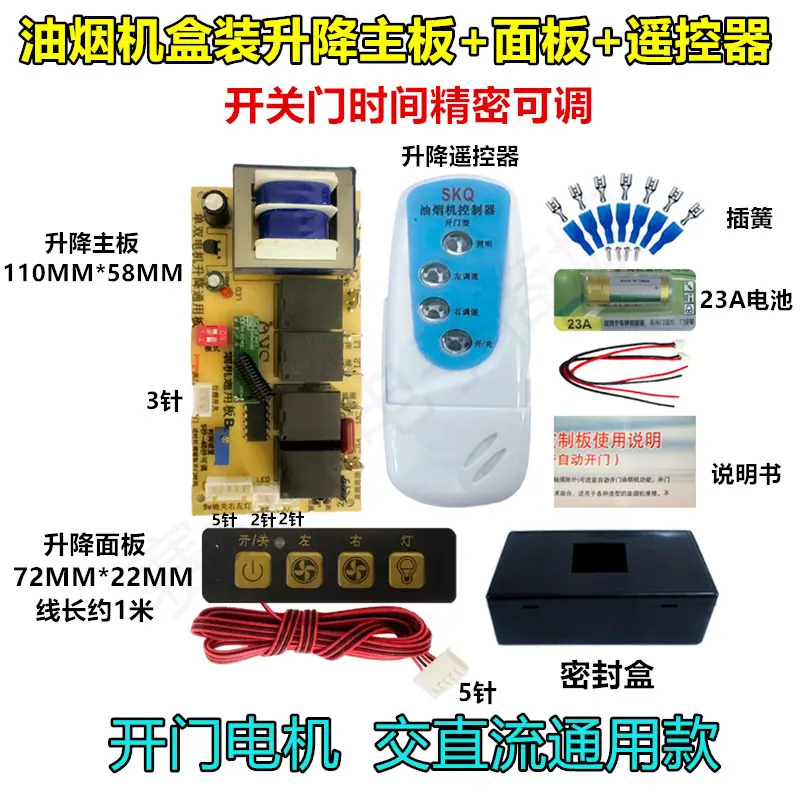

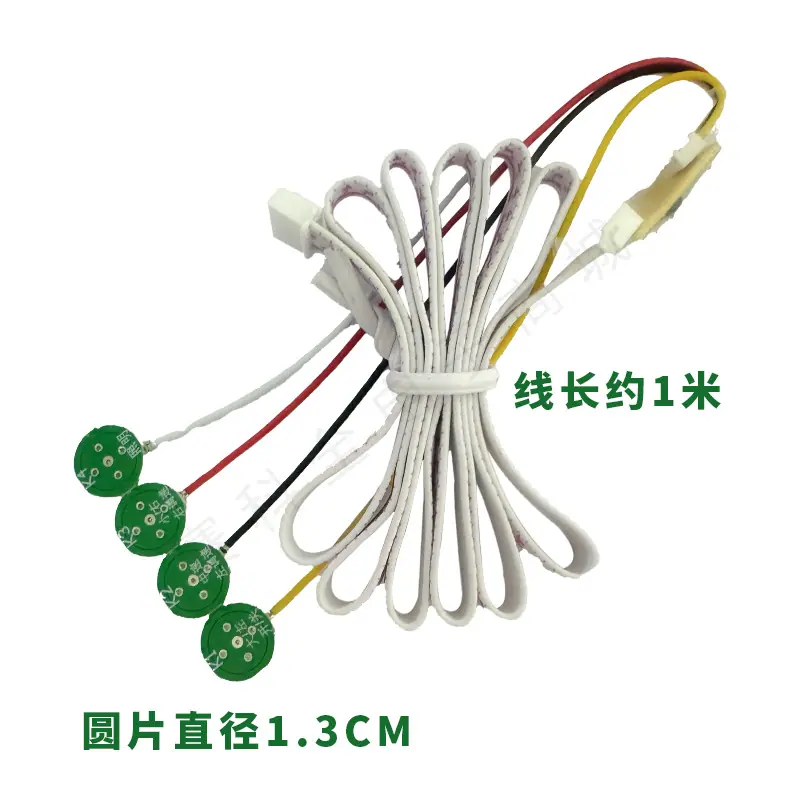

Actualización de Nueva Función:Cuatro modos de operación para elegir:1. Elige un mando a distancia inalámbrico. 2. Elige un panel de control ultradelgado. 3. Si la campana extractora original tiene controles de botones, los botones del panel original se pueden modificar. (Los botones de pantalla táctil no se pueden modificar a los originales). 4. Si la original tiene un panel de pantalla táctil, puedes elegir un panel de pantalla táctil de placa universal. Simplemente pega los pequeños botones táctiles circulares de la placa universal detrás de los botones originales correspondientes. Esto mantendrá la estética original.
Según la demanda del mercado, hemos desarrollado con éxito este controlador para casi todas las marcas de campanas extractoras y ventiladores eléctricos que se ven en el mercado.

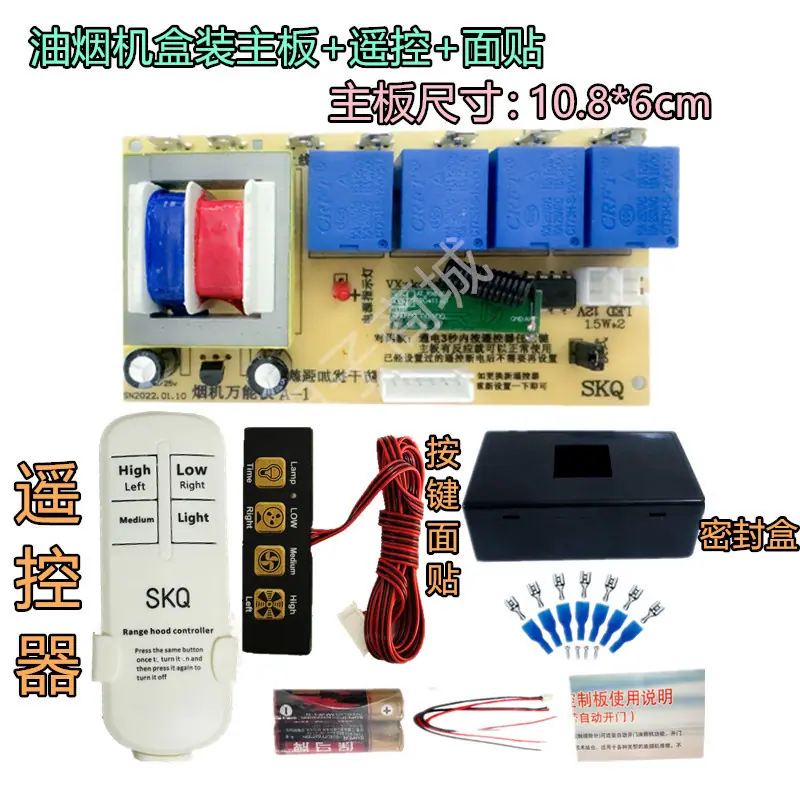

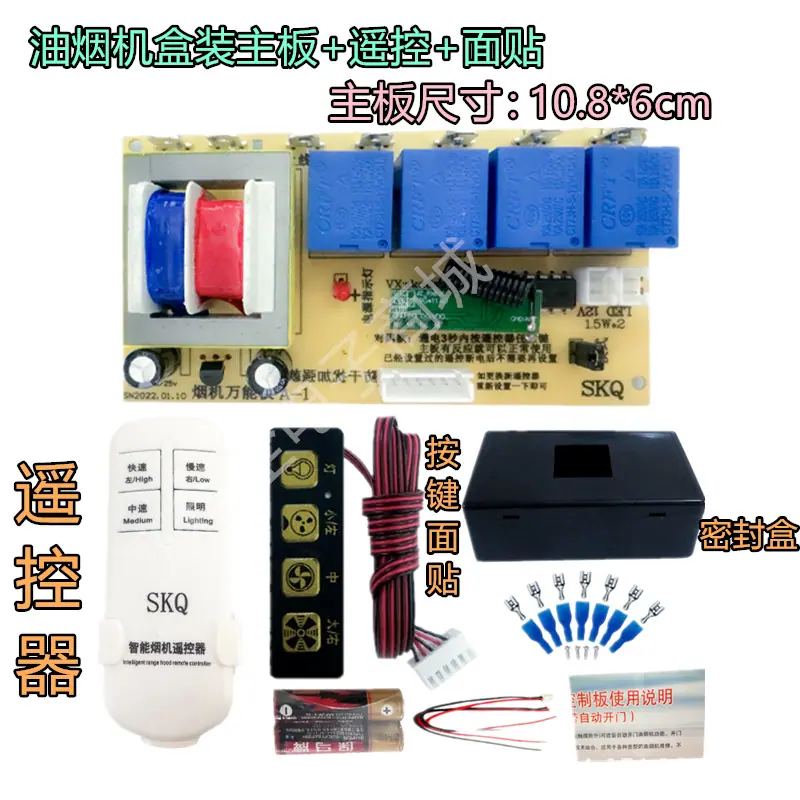

Este producto utiliza una combinación de tecnología avanzada de chip de computadora y tecnología de recepción inalámbrica para crear un sistema de control de cuatro canales con funciones seleccionables. Es adecuado para la reparación y modificación de campanas extractoras de varias marcas. Después de completar el trabajo mediante cableado interno sin cambiar la apariencia de la campana extractora, se puede controlar usando el control remoto a juego, lo que lo hace simple, directo y conveniente. También se puede usar para la modificación del control de otros equipos, como luces eléctricas, ventiladores eléctricos, extractores, logrando el propósito de una máquina para múltiples controles.
Las instrucciones de operación detalladas son las siguientes:
I. Antena:
Este producto incluye una antena receptora. Instale la placa base dentro de la carcasa interior de la campana extractora y asegúrela firmemente utilizando la fuerte cinta de doble cara proporcionada, o fíjela con tornillos en los agujeros pretaladrados de la placa base. Intente colocarla en la sección frontal de la campana extractora para minimizar el efecto de blindaje del metal en las señales de recepción de radio. Si la recepción es deficiente, puede extender la antena (se puede usar un cable de un solo hilo).
2. Configuración de funciones:
1. El interruptor de autobloqueo y cada interruptor del control remoto se pueden controlar individualmente, son independientes entre sí y no interfieren entre sí.
Presiona la luz para empezar a trabajar, presiónala de nuevo para dejar de trabajar
Presiona el botón de viento fuerte para comenzar a trabajar y presiona nuevamente el botón de viento fuerte para detener el trabajo.
Presiona golpe golpe trabajo luego presiona golpe golpe即 detener trabajo
Presiona pequeño viento pequeño viento para que funcione, luego presiona pequeño viento pequeño viento para que deje de funcionar
Explicación: Si la campana extractora tiene 2 motores, por favor descarte un juego.
Modificación y reparación para campanas extractoras con 2 motores.
tres,Cerrar：Presiona el mismo botón. La primera pulsación lo enciende y la segunda lo apaga.
Cuatro.Apagado programado：Mantenga presionada la tecla de iluminación durante 5 segundos, la luz de la campana extractora parpadeará rápidamente. Presione la tecla del ventilador alto durante 15 minutos, la tecla del ventilador medio durante 30 minutos, la tecla del ventilador bajo durante 45 minutos o la tecla de iluminación durante 60 minutos para seleccionar el tiempo. El panel de control remoto entrará en un parpadeo lento al recibir el comando. Si no hay ninguna operación durante 3 segundos, entrará en el modo de configuración. Presionar la tecla de iluminación nuevamente durante 5 segundos puede cancelar la configuración.
Garantía de medio año para fallos no inducidos por el ser humano (los gastos de envío corren por cuenta del cliente)
¡No compre si no entiende los circuitos!
método de conexión:
Conexión de motor único
Uno: Desconecte todos los cables de conexión originales, primero encuentre los cables de alimentación de 220V y conéctelos a los terminales de fase y neutro de la placa universal.
Dos: Localice los cables del motor y compruebe la función de cada cable (hay un diagrama de cableado en el motor o en la carcasa original, que indica la función de cada cable). Conecte el terminal común del motor al terminal neutro de la placa universal. Conecte los cables de velocidad rápida, media y lenta del motor a los terminales de velocidad correspondientes de la placa universal. ¡Es mejor encender el motor y probar si está funcionando normalmente y verificar la función de los cables de conexión del motor antes de conectarlos a la placa universal!
Tres: Comprueba si la iluminación es de 220 V o LED. Si es de 220 V, conecta un extremo del cable de la iluminación al terminal neutro de la placa universal y el otro extremo al terminal de iluminación de la placa universal. Si es una luz LED, conéctala a los cables negro y rojo de la salida LED de la placa universal. Presta atención a la polaridad (la potencia de la luz LED no debe superar los 3 W).
Cuatro: Después de completar la instalación, ¡vuelva a verificar cuidadosamente para confirmar que todo está correcto antes de encender para la prueba!
Conexión de Motor Doble
Uno: Desconecte todos los cables de conexión originales, primero encuentre los cables de alimentación de 220V y conéctelos a los terminales de fase y neutro de la placa universal.
Dos: Los motores duales requieren desconectar el terminal de configuración del modo de placa universal. Encuentre los cables de los motores, verifique la función de los cables (hay un diagrama de cableado en el motor o en la carcasa original, que indica la función de los cables), conecte el terminal común de los dos motores al terminal neutro de la placa universal, use solo el terminal rápido de los motores, no conecte el terminal lento, conecte los terminales rápidos de los dos motores por separado a los terminales L1 y L3 de la placa universal. ¡Es mejor probar los motores para verificar su funcionamiento normal y la función de los cables de conexión antes de conectarlos a la placa universal!
Tres: Comprueba si la iluminación es de 220 V o LED. Si es de 220 V, conecta un extremo del cable de la iluminación al terminal neutro de la placa universal y el otro extremo al terminal de iluminación de la placa universal. Si es una luz LED, conéctala a los cables negro y rojo de la salida LED de la placa universal, prestando atención a la polaridad (la potencia de la luz LED no debe exceder los 3 W).
Cuatro: Después de completar la instalación, ¡vuelva a verificar cuidadosamente para confirmar que todo está correcto antes de encender para la prueba!

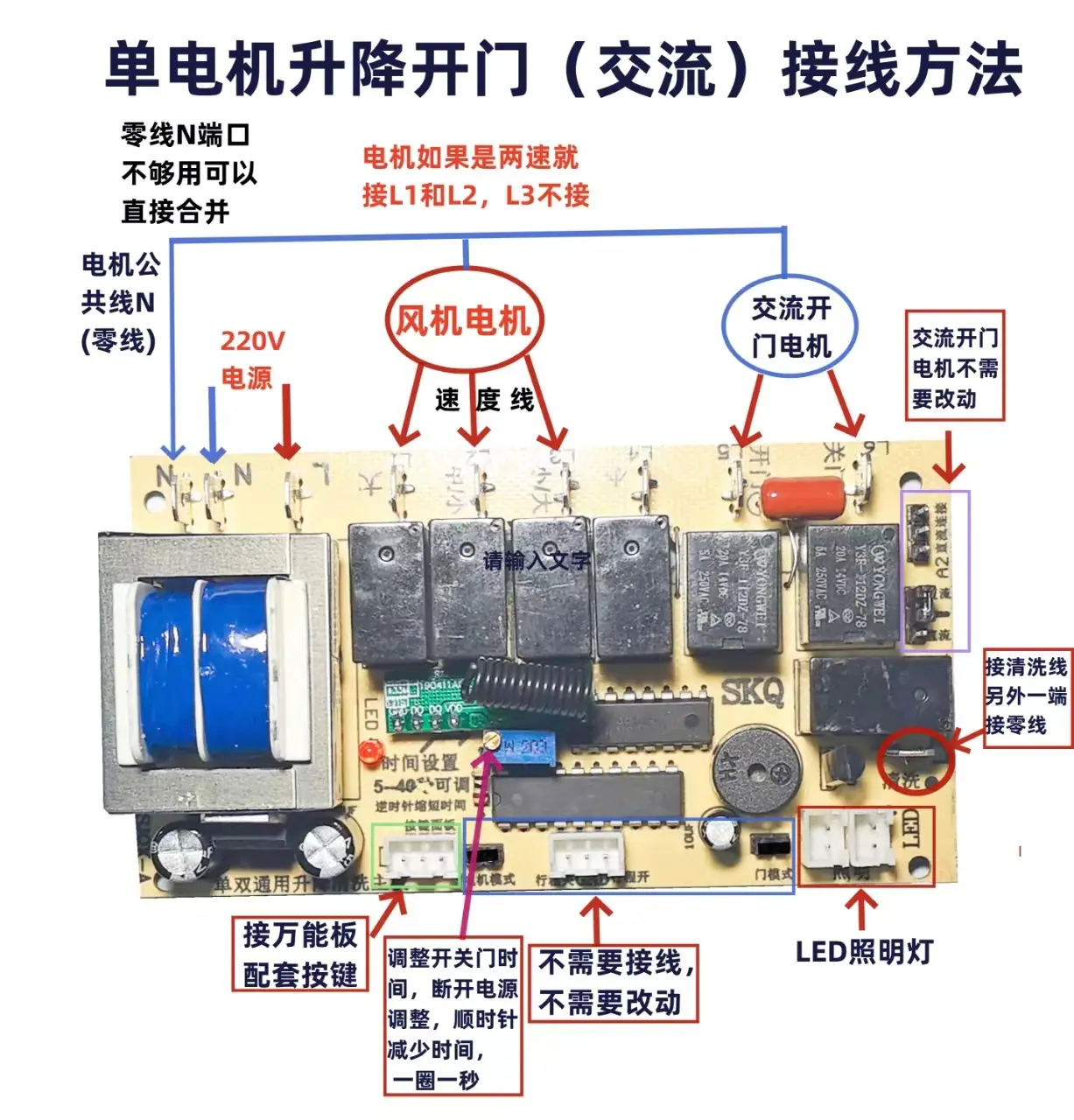

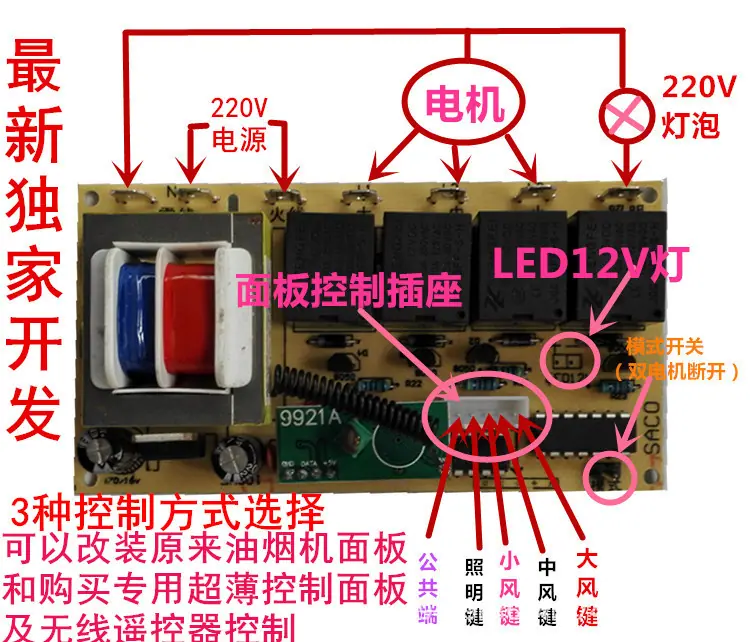

Diagrama de Cableado de Motor Único:

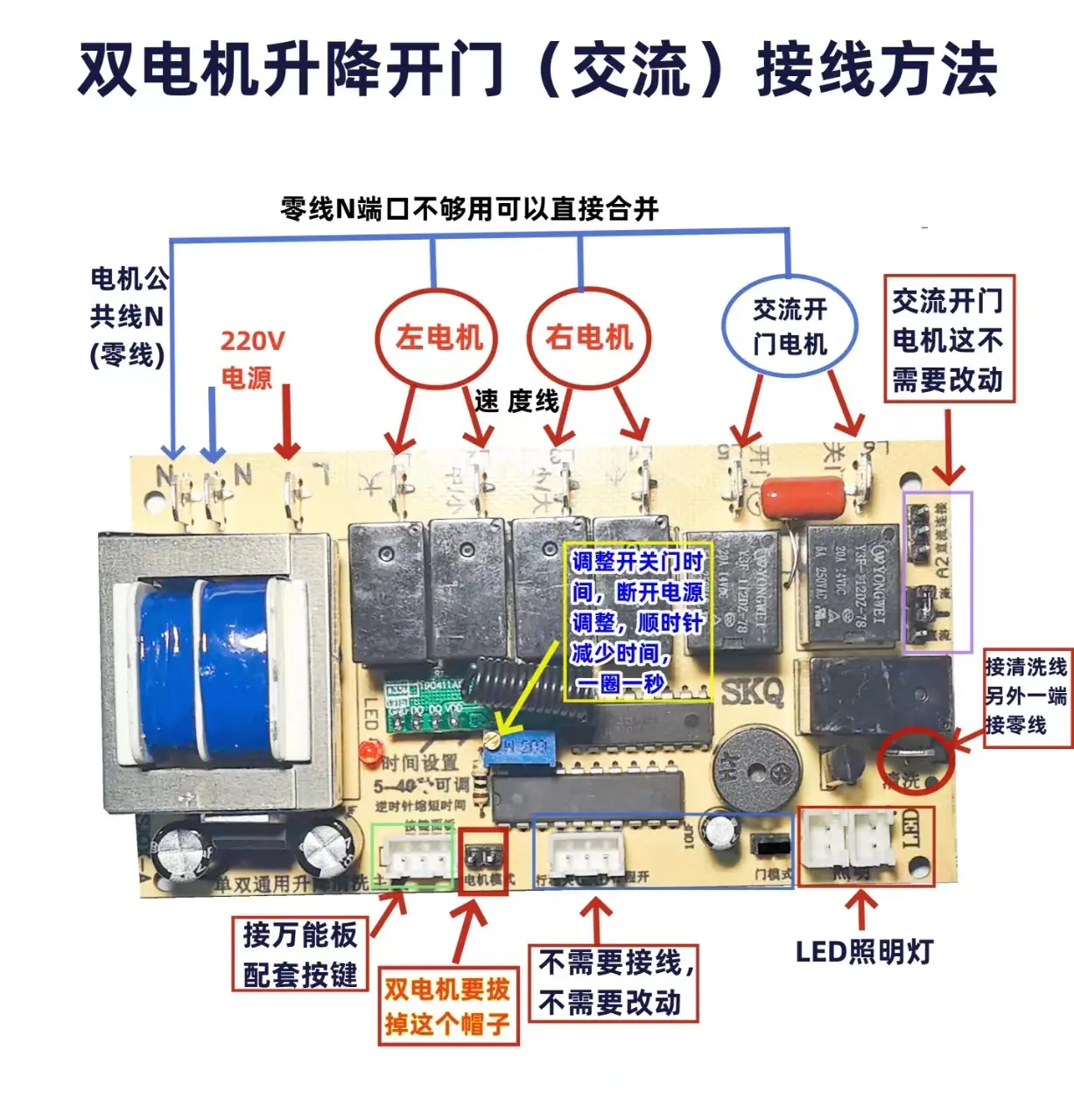

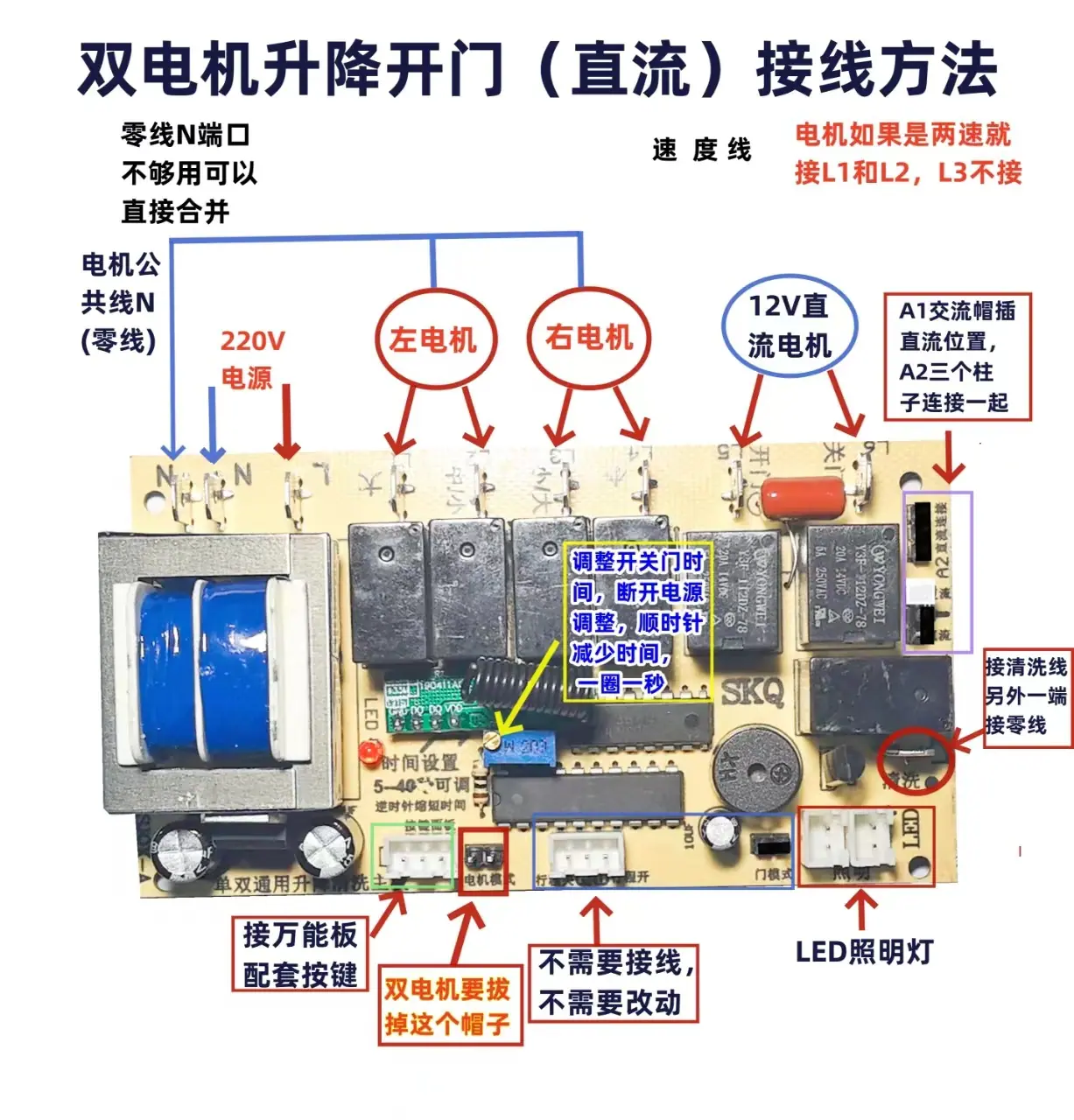

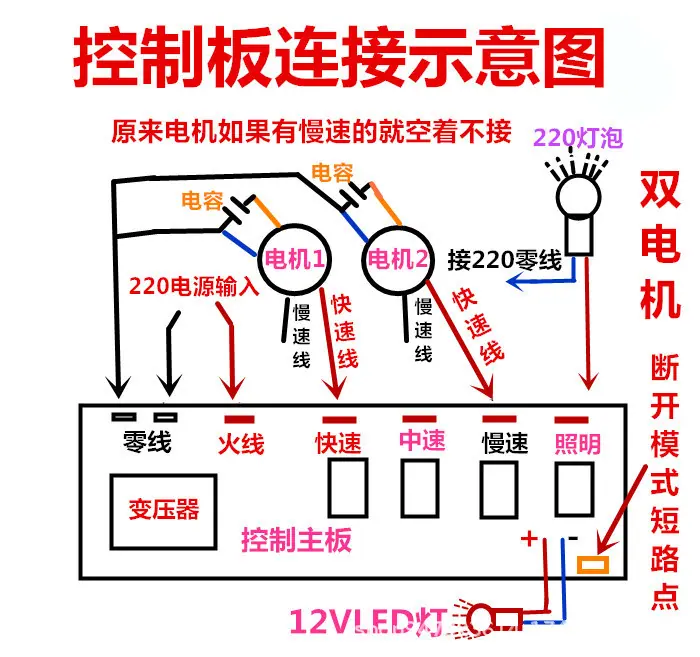

Diagrama de cableado para motores duales: (La velocidad lenta del motor original se dejó sin conectar, solo se cableó la velocidad rápida.)
