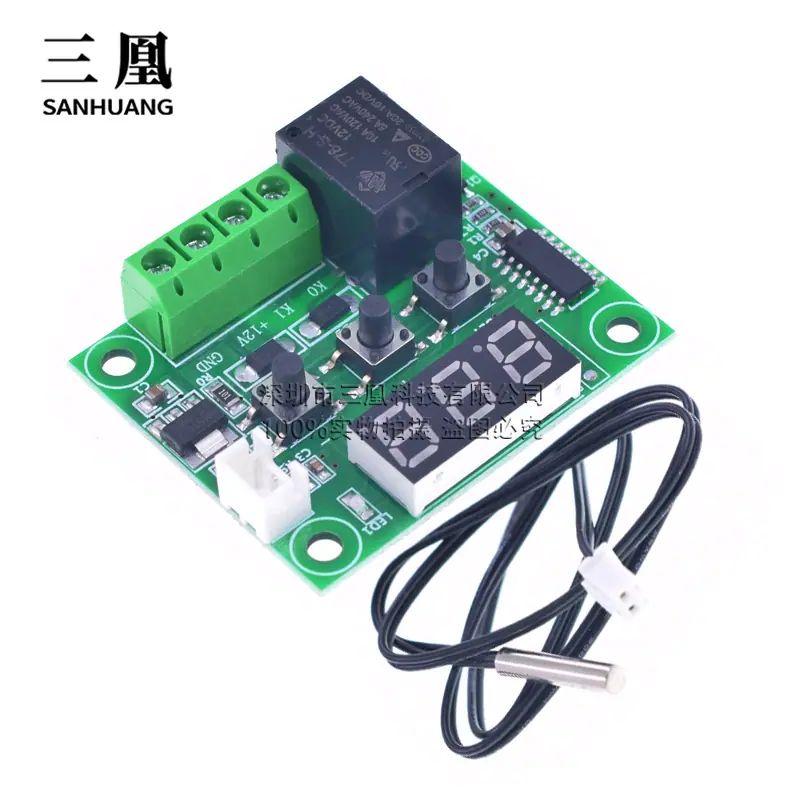

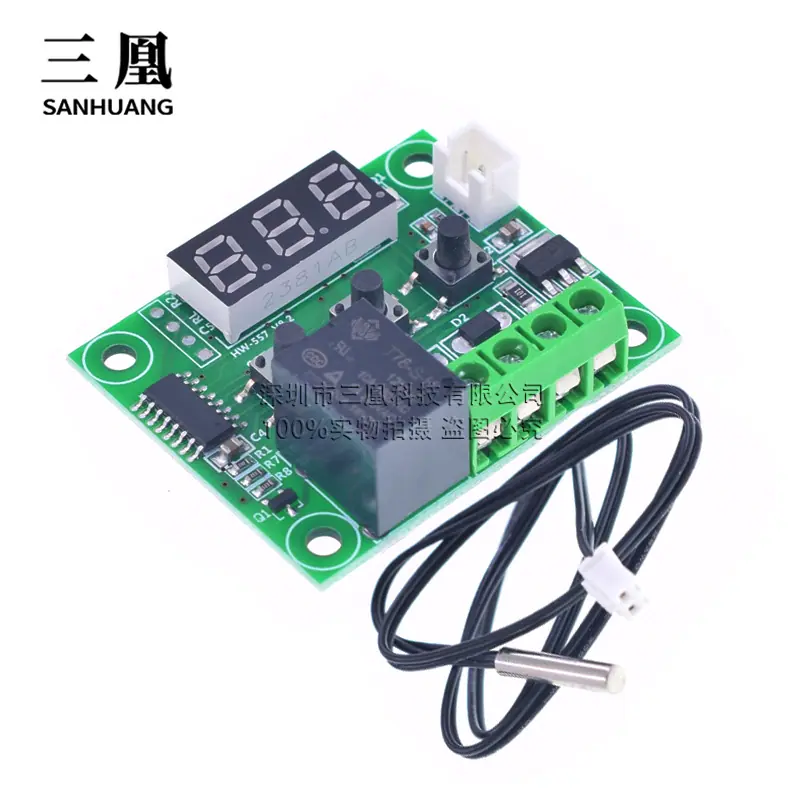

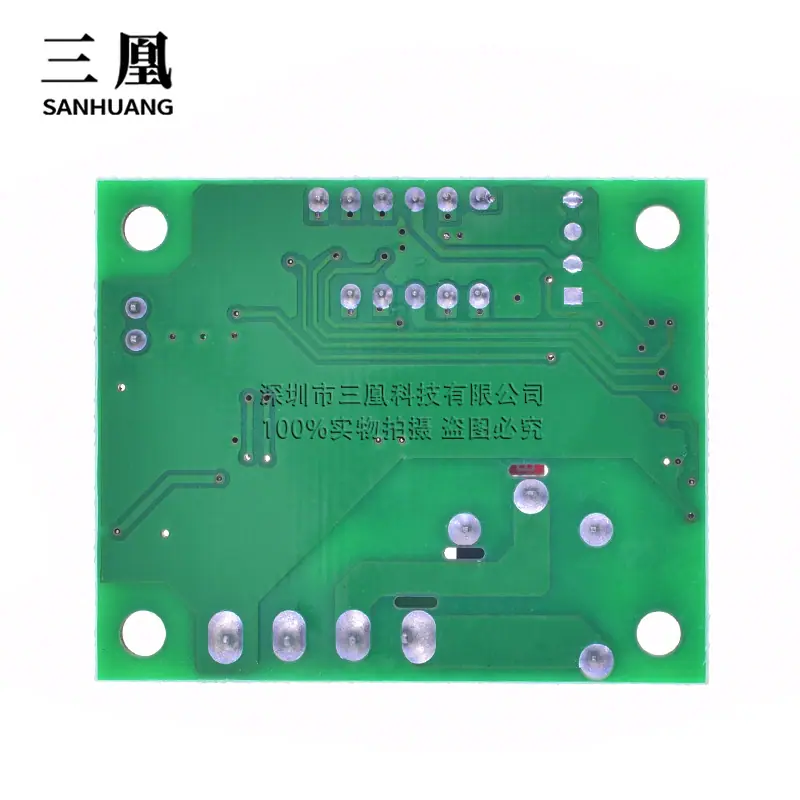

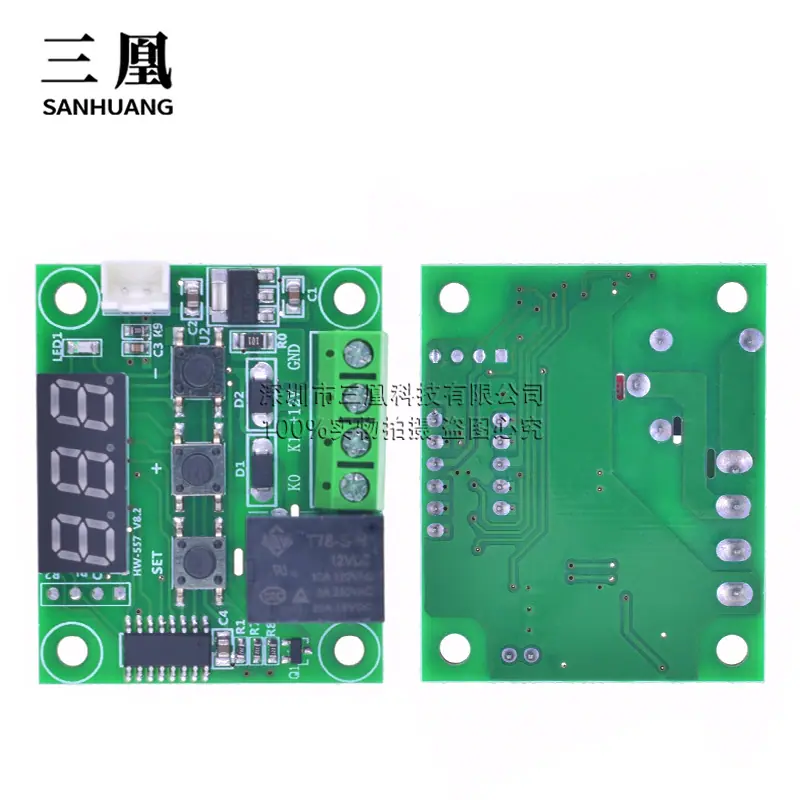

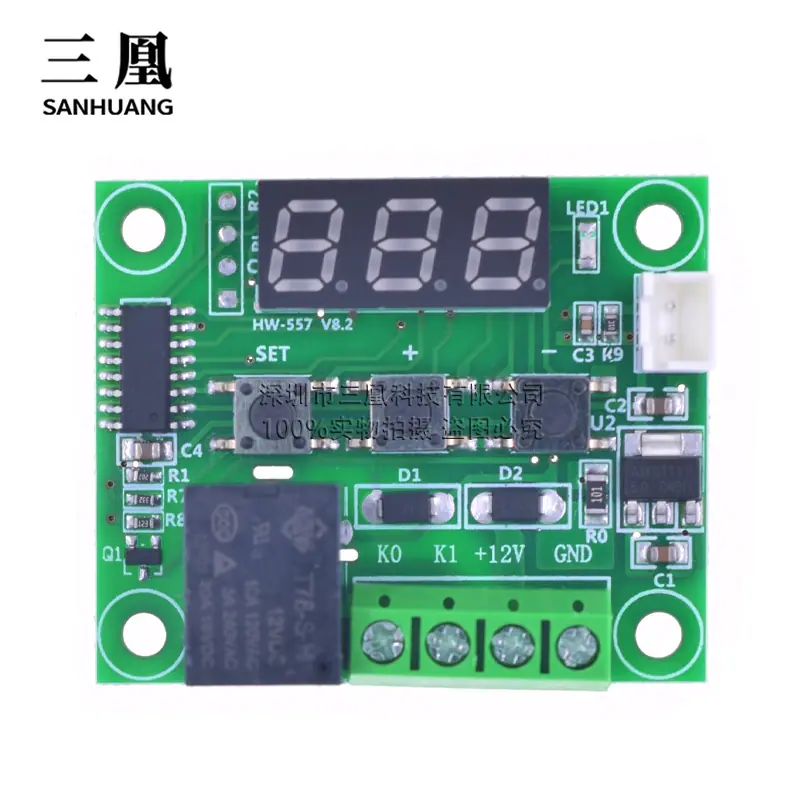

XH-W1209 Termostato con Pantalla Digital Controlador de Temperatura de Alta Precisión Interruptor de Control de Temperatura Placa de Control de Temperatura en Miniatura

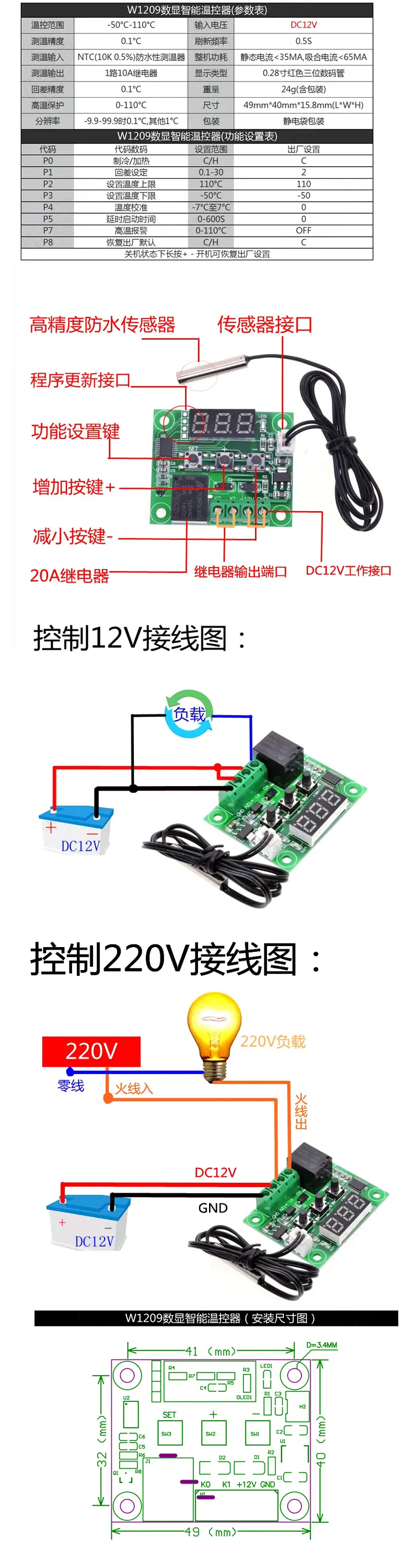

Instrucciones:

Después de conectar la fuente de alimentación y el equipo, puede encender el controlador. En este momento, la pantalla muestra la temperatura medida. Presione el botón SET una vez, la temperatura en la pantalla parpadea y presione +- para establecer la temperatura requerida (mantenga presionados +- para aumentar o disminuir rápidamente). Después de configurar, presione SET para confirmar y regresar. ¡En este momento, el controlador ejecuta automáticamente el relé de encendido y apagado según la configuración! La salida de este termostato esRelé de 20A, para satisfacer diversas cargas de alta potencia, conecte el circuito de control y luego encienda el termostato. En este momento, la pantalla muestra la temperatura ambiente.

Luces Indicadoras, Tubos Digitales y Zumbador Descripción del Estado:

Luz indicadora: Si parpadea, indica un retraso en el inicio de la refrigeración o la calefacción; si la luz es fija, indica que el relé está cerrado.
Tubo digital: La pantalla LL significa que el sensor está en circuito abierto, conecte el sensor de acuerdo con las instrucciones; la pantalla HH significa que el controlador de temperatura desconectará forzosamente el relé si se excede el rango de medición; la pantalla --- significa alarma de alta temperatura

Descripción de la función del parámetro:

Mantén presionado SET5 segundos para entrar a los ajustes del menú principal, presione +- para cambiar entre P0...P6, mantenga presionada la tecla SET o no realice ninguna acción durante 10 segundos, el controlador confirma automáticamente y regresa.

P0 Modo de refrigeración y calefacción:
Presiona SET durante 5 segundos para mostrar P0, presiona SET una vez para configurar el modo de trabajo, presiona +- para cambiar [H es modo de calefacción[C es el modo de enfriamiento] Presione SET una vez para regresar, y mantener presionado SET o no realizar ninguna acción con el botón durante 10 segundos confirmará automáticamente la finalización.
En modo de refrigeración: cuando el valor de medición de temperatura ≥ el punto de ajuste de temperatura, el relé de refrigeración se energiza y el refrigerador arranca; cuando el valor de medición de temperatura ≤ el punto de ajuste de temperatura - la histéresis, el relé de refrigeración se desconecta y el refrigerador se apaga.
En modo de calefacción: cuando el valor de medición de temperatura es ≤ el punto de ajuste de temperatura, se activa el relé de calefacción y se inicia el calentador; cuando el valor de medición de temperatura es ≥ el punto de ajuste de temperatura + histéresis, se desconecta el relé de calefacción y se apaga el calentador.

Ajuste de histéresis P1:
Mantén presionado SETMostrar P0 durante 5 segundos, presione +- para cambiar a P1, presione SET una vez para establecer la diferencia posterior, presione +- para establecerLa histéresis es 0.1-15Después de completar, presione SET una vez para regresar. Mantenga presionado SET o no realice ninguna acción de tecla durante 10 segundos, el controlador confirma automáticamente la finalización.
En modo de enfriamiento: cuando el valor de medición de temperatura ≥ el valor establecido, el relé se activa y el refrigerador se enciende; cuando el valor de medición de temperatura ≤ el valor establecido - el valor de histéresis, el relé se desconecta y el refrigerador se apaga.
Por ejemplo, el entorno esEl valor establecido de 30℃ es 25℃, la histéresis se establece en 2℃. Después de encender, el relé se cierra y el refrigerador arranca. Cuando la temperatura se enfría a 23℃, el relé se desconecta y el refrigerador se apaga. En este momento, dado que el refrigerador se ha desconectado, la temperatura comienza a subir. Cuando sube al valor establecido de 25℃, el relé se cierra y el refrigerador vuelve a arrancar. Este ciclo se repite para controlar la temperatura no superior a 25℃.
En modo calefacción: cuando el valor de medición de temperatura es ≤ el valor establecido, el relé se activa y el calentador se pone en marcha; cuando el valor de medición de temperatura es ≥ el valor establecido + el valor de histéresis, el relé se desconecta y el calentador se apaga.
Por ejemplo, si la temperatura ambiente es de 10℃, el valor de consigna es de 25℃ y la histéresis se establece en 2℃.Después de encender la alimentación, el relé se cierra y la resistencia comienza a funcionar.Cuando se calienta a 27℃, el relé desconecta el calentador y la temperatura comienza a bajar porque el calentador ha sido desconectado. Cuando baja al valor establecido de 25℃, el relé cierra el calentador y comienza de nuevo. Este ciclo se repite para controlar la temperatura no inferior a 25℃.

P2 Límite superior de ajuste de alta temperatura:
Para evitar el peligro causado por temperaturas de ajuste excesivamente altas debido a una operación incorrecta por parte de otros, este termostato tiene una función de límite superior de ajuste alto, que limita el rango de ajuste del punto de ajuste de alta temperatura controlado por el termostato.
Presiona SET durante 5 segundos para mostrar P0, presione +- para cambiar a P2, presione SET una vez para establecer el límite superior, presione +- para establecer la temperatura más alta que se puede configurar, el valor máximo es 110, presione SET una vez para regresar después de completar, presione prolongadamente SET o sin acción de tecla durante 10 segundos, el controlador confirma automáticamente la finalización.
Por ejemplo: si la temperatura está establecida en 60, el punto de ajuste de temperatura superior solo se puede establecer en 60℃. Si desea establecer la temperatura más alta y ampliar el rango de temperatura, primero debe ajustar el valor de ajuste del límite superior.

Límite inferior de ajuste de baja temperatura P3:
Para evitar el bloqueo por hielo causado por baja temperatura debido a una operación incorrecta por parte de otros, este termostato tiene funciones de límite superior e inferior de ajuste bajo, que limitan el rango de ajuste del punto de ajuste de baja temperatura controlado por el termostato.
Presione y mantenga presionado SET durante 5 segundos para mostrar P0, presione +- para cambiar a P3, presione SET una vez para establecer el límite inferior, presione +- para establecer la temperatura más baja que se puede configurar, el valor más bajo es -50, presione SET una vez para regresar después de completar, presione y mantenga presionado SET o ninguna acción de tecla durante 10 segundos y el controlador confirma automáticamente la finalización.
Por ejemplo: si está configurado en 2, el punto de ajuste de temperatura inferior solo se puede configurar a 2℃. Si desea configurar el punto de ajuste de temperatura más bajo y ampliar el rango de temperatura, primero debe ajustar el valor de ajuste del límite inferior.

Corrección de Temperatura P4:
Cuando la temperatura medida se desvía de la temperatura estándar o el usuario tiene necesidades especiales de hardware, esta función se puede usar para la corrección. La temperatura corregida = la temperatura antes de la corrección + el valor de corrección. El rango efectivo es -7.0~7.0.
Mantenga presionado SET durante 5 segundos para mostrar P0, presione +- para cambiar a P4, presione SET una vez para calibrar, presione +- para establecer el valor de calibración, presione SET una vez para regresar después de completar, mantenga presionado SET o sin acción de tecla durante 10 segundos y el controlador confirma automáticamente la finalización.
Por ejemplo, la pantalla normal es 25 grados; cuando la corrección de temperatura es 0, muestra 25 grados; cuando la corrección de temperatura es 1.5, muestra 26.5 grados; cuando la corrección de temperatura es -1.5, muestra 23.5.

P5 Tiempo de inicio retardado (unidad: minutos):
Cuando es necesario retrasar el funcionamiento del refrigerador o calentador, se puede activar la función de retardo para proteger la vida útil del equipo.
PrensaESTABLECER 5 segundos pantalla P0, presione +- para cambiar a P5, presione SET una vez para configurar la unidad de tiempo de inicio diferido en minutos, presione +- para configurar de 0 a 10 minutos y presione SET una vez para regresar después de completar.Mantenga presionado SET durante 10 segundosEl controlador no tiene acción de botón para confirmar automáticamente la finalización
En modo de enfriamiento: cuando se enciende el refrigerador por primera vez, si la temperatura actual es ≥ el valor establecido, el refrigerador no comenzará a enfriar inmediatamente, sino que comenzará después del tiempo de retraso establecido.
En modo calefacción: cuando se enciende el dispositivo por primera vez, si la temperatura actual es ≤ el valor establecido, el calentador no comenzará a calentar inmediatamente, sino que comenzará después del tiempo de retardo establecido.
Cuando el tiempo de inactividad entre dos arranques consecutivos del refrigerador o calentador es mayor que el valor de ajuste del tiempo de inicio diferido, el refrigerador arranca inmediatamente.
Cuando el intervalo de apagado entre dos encendidos consecutivos del refrigerador o calentador es menor que el tiempo de inicio diferido configurado, el dispositivo solo podrá encenderse una vez transcurrido dicho tiempo. El tiempo de inicio diferido se calcula a partir del apagado.
Por ejemplo, en el estado de enfriamiento, el retraso se establece en 5 minutos y el refrigerador arranca con un retraso después de encender la máquina.Enciende el refrigerador después de 5 minutosCuando se alcanza la temperatura requerida, el refrigerador se detiene y comienza el temporizador. El refrigerador funcionará inmediatamente cuando se complete el tiempo del próximo arranque del refrigerador. Si el tiempo no se completa, no funcionará hasta que termine el tiempo. El indicador LED parpadea durante el retraso.
Cuando el inicio del retardo se establece en 0, es equivalente a apagar la función de retardo.
