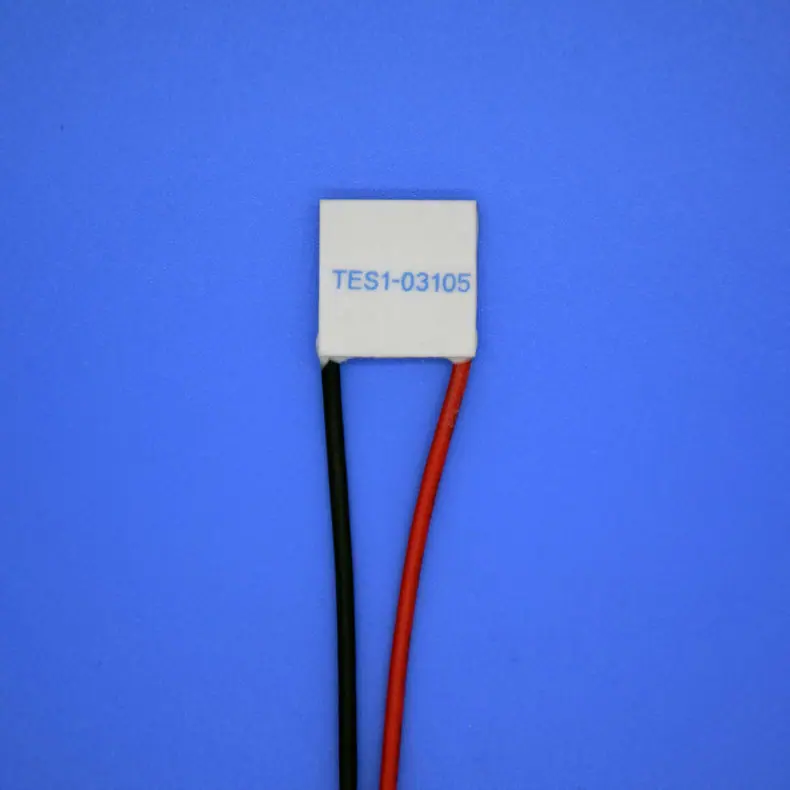

TES1-03105,15-15 pieza de enfriamiento miniatura taza de enfriamiento pieza de enfriamiento pieza de enfriamiento semiconductor

Antes de realizar un pedido, por favor, consulte con el servicio de atención al cliente el precio y luego realice el pedido. De lo contrario, si el fabricante no envía debido a razones de precio, el fabricante no asumirá ninguna responsabilidad.

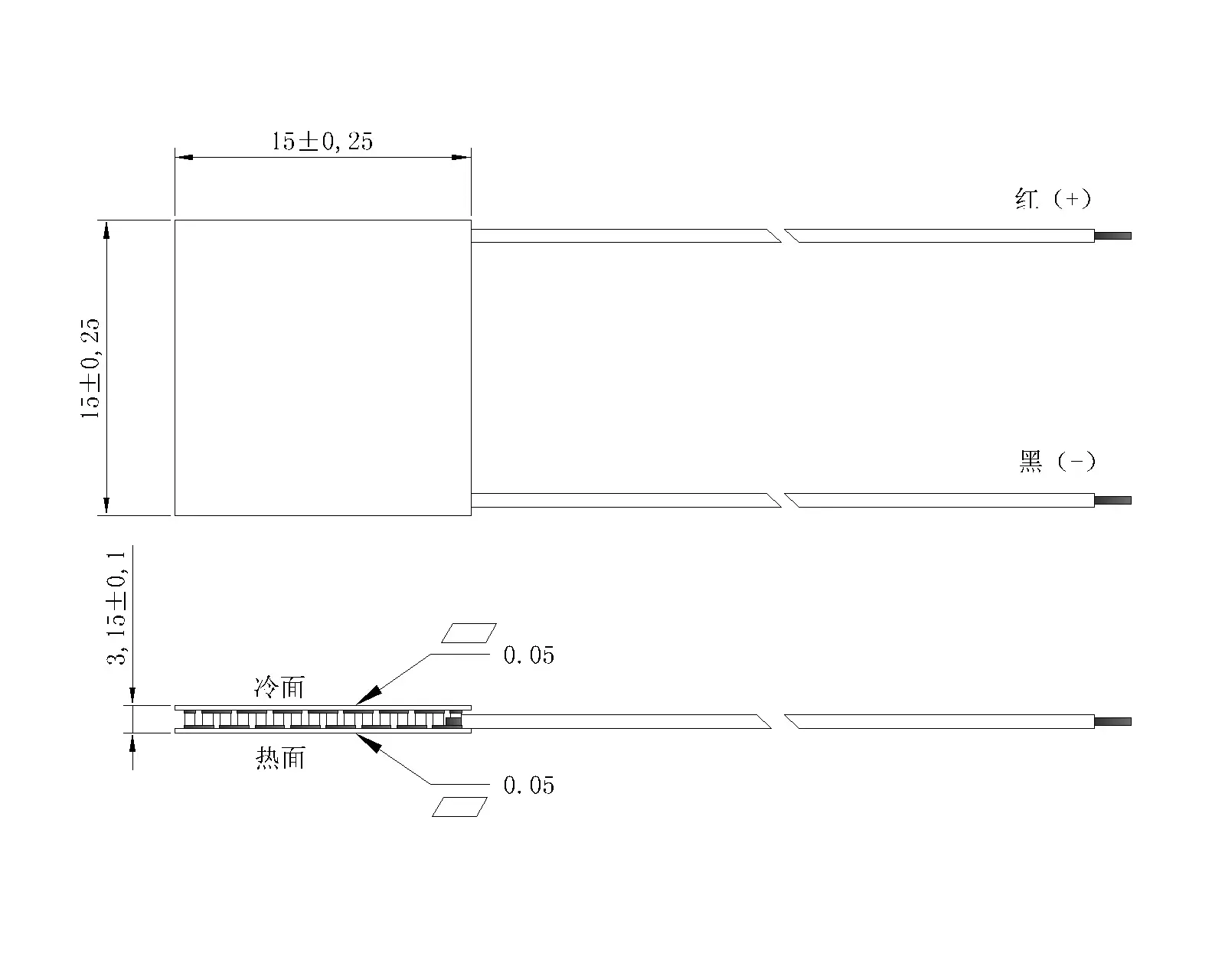

I. Dimensiones de los Componentes (mm）

dos,Composición del material

• DBCSustrato Cerámico:96%AlOh₃Blanco

• densosellarpegamento:pegamento epoxi

• Materiales Semiconductores: Telururo de Bismuto

tres,Parámetros eléctricos

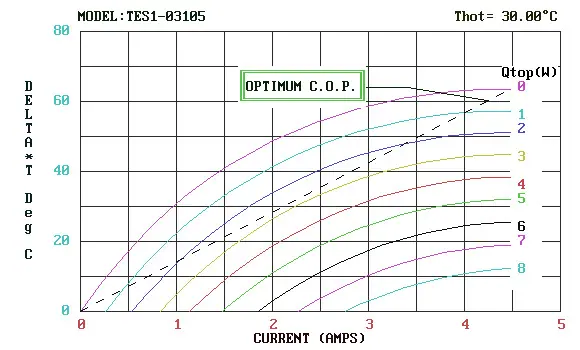

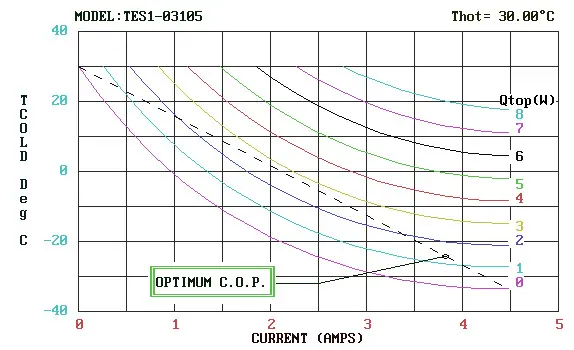

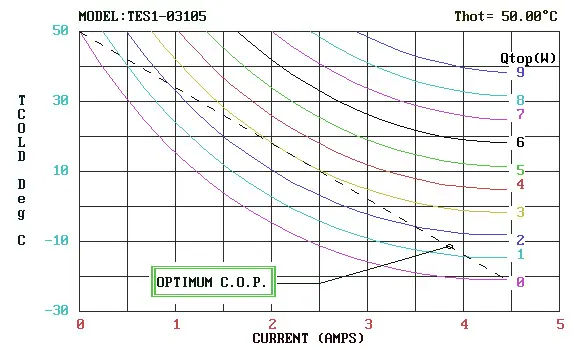

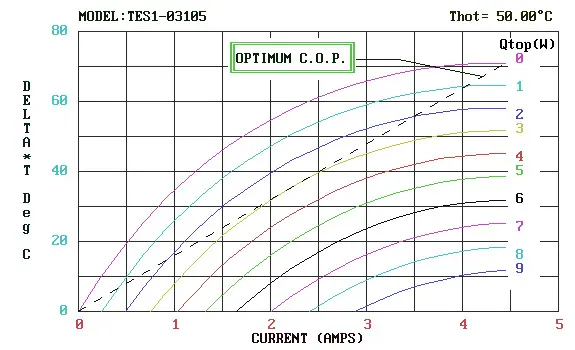

IV. Curvas Caracteristicas

5. Precauciones de uso

Cuando se usa para enfriar,Conecte el cable rojo al terminal positivo de la fuente de alimentación y el cable negro al terminal negativo. La placa de cerámica con los cables soldados es la superficie caliente. Cuando se use para calentar, conecte el cable negro al terminal positivo y el cable rojo al terminal negativo. La placa de cerámica con los cables soldados es la superficie fría. Por favor, no la instale incorrectamente.

Las superficies del disipador de calor y la placa fría que entran en contacto con el enfriador termoeléctrico deben estar finamente mecanizadas,Al ensamblar, aplique una cantidad adecuada de grasa de silicona conductora de calor de manera uniforme sobre las superficies de contacto para minimizar la resistencia térmica tanto como sea posible.No conecte la fuente de alimentación cuando la superficie caliente no esté equipada con un disipador de calor.

Si la disipación de calor del componente del extremo frío es deficiente,La temperatura de la superficie caliente es demasiado alta, lo que no solo afectará el efecto de enfriamiento, sino que también podría quemar componentes.La temperatura máxima de los azulejos cerámicos de cara caliente no debe exceder80℃, cuanto menor sea la temperatura de la superficie caliente, mejor será el efecto de enfriamiento.

Durante el montaje,Después de sujetar el componente de enfriamiento entre el disipador de calor y la placa fría,Alinee los orificios para tornillos superior e inferior, aplique la presión adecuada al disipador de calor para que quede centrado sobre el componente de refrigeración, para evitar la presión desigual causada por la inclinación al apretar los tornillos,Rompe el plato de porcelana. Según las estadísticas, aproximadamente ... del total de fallos son causados por el fallo de los componentes de refrigeración debido a una instalación inadecuada.Para el 70% o más, se deben añadir arandelas de resorte y manguitos aislantes de plástico a los tornillos.

Máximo en la tabla de parámetros de rendimiento principal△Tmax, Vmax (voltaje máximo de diferencia de temperatura), Imax (corriente máxima de diferencia de temperatura) y Qcmax (potencia máxima de enfriamiento) son todos valores límite según la norma SJ/T10135-10136-2010, para referencia durante la selección. En aplicaciones reales, el voltaje generalmente se puede controlar entre el 60% y el 80% del valor límite; la temperatura promedio del componente aumenta durante la operación, por lo que la corriente disminuirá.

El coeficiente de rizado de la fuente de alimentación de CC debe ser menor que10%.

Los componentes de enfriamiento termoeléctrico están compuestos por una combinación de placas cerámicas y materiales semiconductores,La resistencia no es alta, es un material frágil, por lo que debe manipularse con cuidado durante el uso, no lo golpee, para evitar daños causados por el agrietamiento de la placa cerámica.
