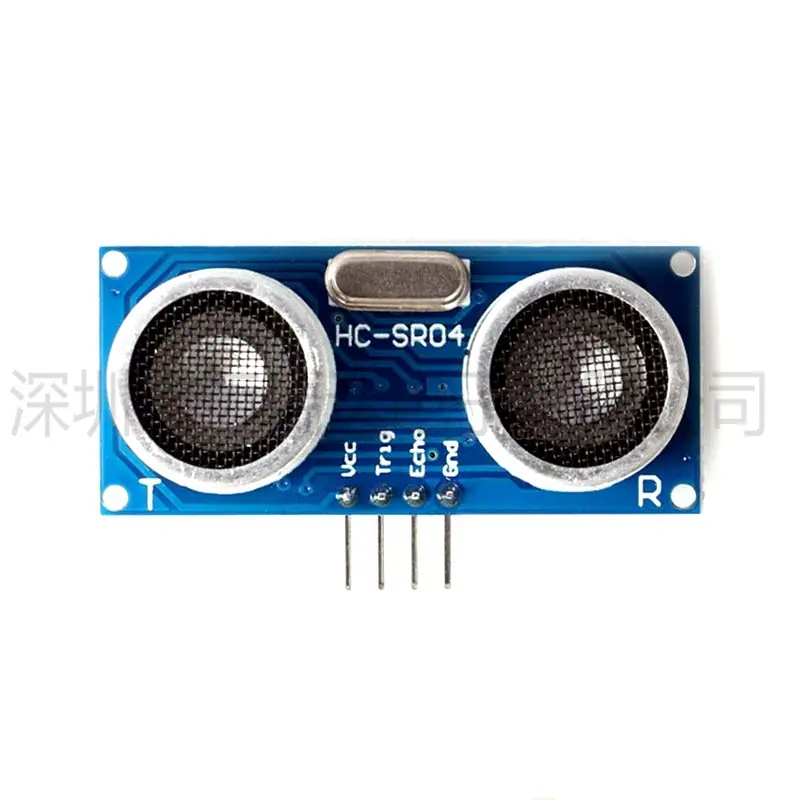

Módulo de medición de distancia ultrasónica HC-SR04 compatible con sensor ultrasónico UNO R3/51/STM32

describir:

Tensión de trabajo: 3.3-5V (CC)

Corriente estática: menos de 2 mA.

Señal de salida: Señal eléctrica de frecuencia, nivel alto 5V, nivel bajo 0V.

Ángulo del sensor: No superior a 15 grados.

Distancia de detección: 3.3V: 2cm-400cm / 5V: 2cm-450cm

Alta Precisión: Grande 0.3cm

Señal de disparo de entrada: Pulso TTL de 10 us

Señal de eco: Salida de señal PWL TTL

Compatible con el software y hardware HC-SR0A

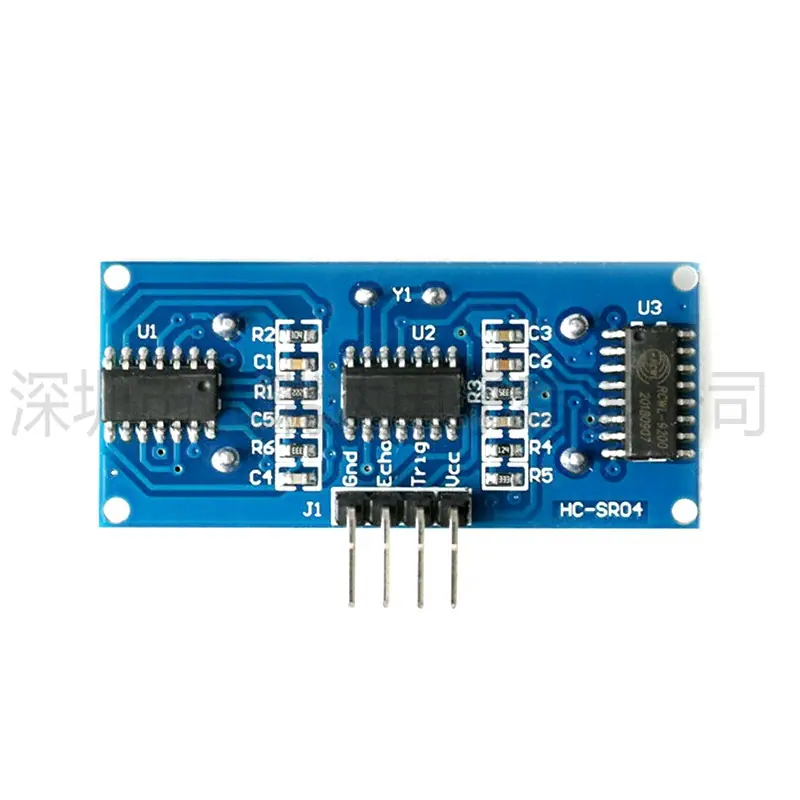

Método de conexión:

VCC

Disparador (T)

Eco (R)

Cable de tierra

Instrucciones:

El módulo de potencia es de 3.3-5V. Cuando un obstáculo está dentro del rango, la salida es de 3.3V-5V; de lo contrario, es 0V.

Cuando se usa como módulo antirrobo, este módulo actúa como una salida de interruptor; cuando se usa como módulo de medición de distancia, este módulo actúa como una salida sin pie.

Nota: Inserte el módulo en el circuito antes de encender para evitar generar un nivel alto.

Operación incorrecta; si no es así, por favor, reinicie la alimentación.

Principio de funcionamiento del módulo:

1. Disparo mediante E/S proporcionando una secuencia de señal de alto nivel de al menos 10 µs.

2. El módulo envía automáticamente ocho ondas cuadradas de 40 kHz y detecta automáticamente si se reciben

Devolver señal de pulso.

3. Si se devuelve una señal, entonces al emitir un nivel alto, la duración del nivel alto es

Tiempo desde la transmisión ultrasónica hasta la recepción. Distancia de prueba = (Tiempo de alto nivel * Velocidad del sonido (340M/S) / 2.

Atención:

Si este módulo necesita conectarse a los siguientes módulos, no es adecuado para conectarlo a la fuente de alimentación.

fuente de alimentación, luego primero conecte el terminal GND del módulo, de lo contrario afectará

Operación normal del módulo

El paquete incluye:

1 Módulo Sensor de Distancia Ultrasónico HC-SR04
