Dispositivo de Drenaje Automático de Escoria para Minas de Carbón, Dispositivo de Drenaje Automático para Tubería de Drenaje de Gas

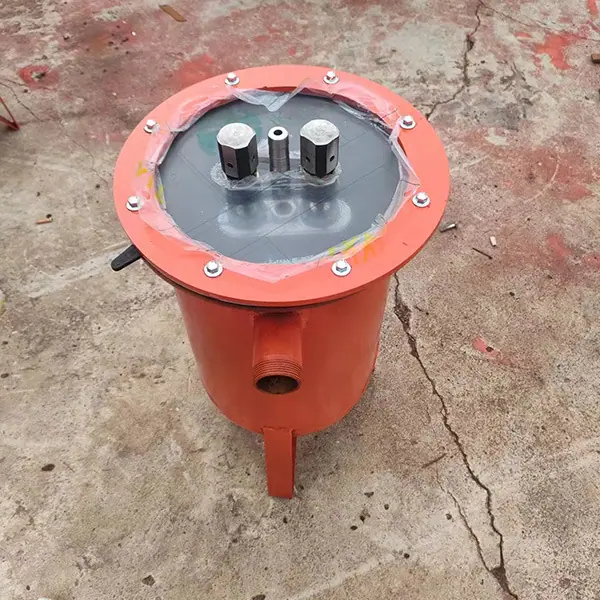

Introducción del producto del escurridor automático de escoria.

Existe una gran acumulación de agua y sedimentos en el sistema de drenaje de las tuberías de gas de las minas de carbón, lo que a menudo provoca obstrucciones, un drenaje deficiente, un aumento de la presión negativa del sistema, un mayor par del motor de drenaje y una reducción considerable de la eficiencia del drenaje, lo que pone en grave peligro la seguridad de la producción. El descargador automático de escoria es un producto nuevo y práctico, desarrollado especialmente para abordar estos problemas. Este producto integra la descarga de escoria y la descarga de agua, y puede descargar escoria y agua automáticamente (sin electricidad), manteniendo la tubería siempre despejada y garantizando la seguridad de la producción. El descargador automático de escoria ha introducido numerosas mejoras en la selección de materiales y la tecnología. El producto ofrece las ventajas de una fácil conexión, un funcionamiento estable, una baja tasa de fallos y un manejo sencillo.

Especificaciones técnicas del escurridor automático de escorias

1. Rango de presión aplicable 0～-0,09 Mpa

2. Velocidad de descarga automática de agua: 0~30 l/min (descarga de agua intermitente)

3、Tamaño de partícula de descarga de escoria ≤φ6mm

4. Dimensiones (largo x ancho x alto) 330x330x680 (mm)

5. El peso es de unos 25 kg.

Nota: La velocidad de descarga de agua está relacionada con la cantidad de agua acumulada en la tubería. Si la cantidad de agua acumulada es grande, el intervalo entre descargas será corto; si es pequeña, el intervalo será largo. La velocidad de descarga de agua de prueba de fábrica es: el tiempo inicial de descarga es de 50 segundos, el siguiente es de 10 segundos cada 10 segundos, el tiempo de descarga es de 5 segundos y el volumen de descarga es de 0 a 30 l/min.

Principio de funcionamiento del descargador automático de escoria.

La tubería de entrada de agua y la tubería de compensación de presión negativa del drenador automático de escoria están conectadas a la tubería de gas. La tubería de compensación de presión negativa y la válvula de entrada de agua se abren, y la válvula de drenaje se cierra debido a la presión negativa en la tubería de gas. En este momento, el agua de la tubería de gas puede fluir hacia el descargador a través de la tubería de entrada. El flotador se eleva con el nivel del agua, el barril se conecta a la atmósfera y la válvula de entrada de agua se cierra.

Bajo la acción de la presión hidrostática del agua acumulada, la válvula de drenaje se abre y el agua comienza a drenar. La velocidad del drenaje depende de la altura del nivel del líquido en el cubo y del diámetro de la tubería de drenaje. A medida que el agua continúa saliendo, el flotador desciende, lo que provoca la apertura de la tubería de compensación de presión negativa, la reconexión del descargador de agua con la tubería de gas, el cierre de la válvula atmosférica y la válvula de descarga de agua se realiza por la presión atmosférica, y el flotador recupera su posición inicial. Esto se repite una y otra vez para lograr la liberación automática de agua.

Instalación y utilización de escurridor automático de escorias

a、La válvula de drenaje automático se instala en el punto bajo de la tubería, y la línea central de la válvula de drenaje de presión negativa debe ser lo más vertical posible, con una desviación de la vertical dentro de 10°;

b. Soldar una boquilla de tubería de 1,5 pulgadas en la parte inferior de la tubería donde está instalado el descargador automático de escoria y agua;

c. Instale una válvula de paso de 1 pulgada y media en la boquilla de la tubería de 1 pulgada y media para desconectarla de la tubería de drenaje cuando repare el drenaje de agua;

d、El tubo conector central puede usar manguera de goma reforzada con tela resistente a la presión de 2 pulgadas o tubo de acero (la manguera de goma flexible es fácil de usar para la instalación y el mantenimiento);

e、Si hay mucha suciedad y partículas grandes en la tubería de extracción, es mejor instalar un colector de sedimentos entre la tubería y la válvula de drenaje. El colector de sedimentos lo debe proporcionar el usuario. (Siempre y cuando pueda asentar la suciedad en la tubería para asegurar el funcionamiento normal de la válvula de drenaje, se puede omitir en lugares con menos suciedad en la tubería).

Precauciones para el escurridor automático de escorias

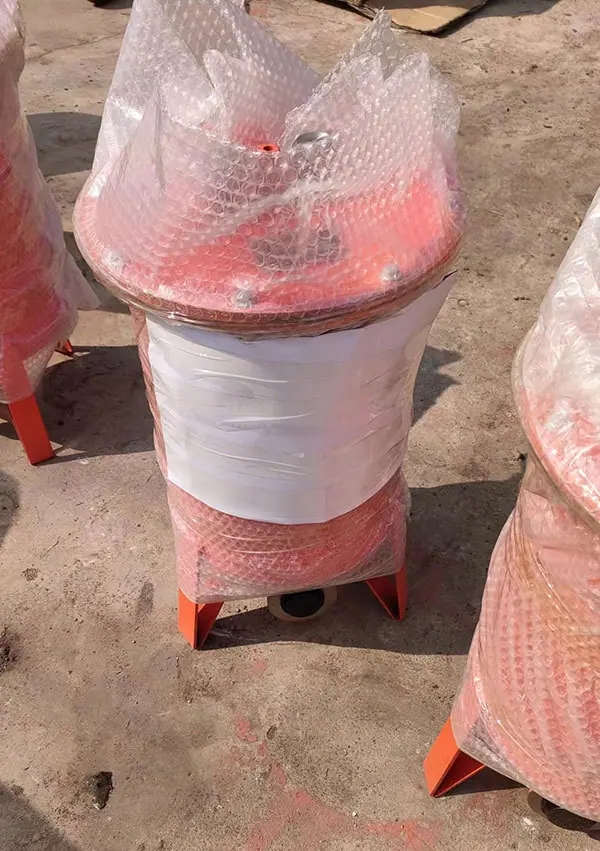

a. Las colisiones están estrictamente prohibidas durante el transporte y deben manejarse con cuidado;

b. Una vez instalado el dispositivo de descarga de agua a presión negativa, no se debe permitir que la válvula de descarga de agua quede sumergida en el agua del túnel, de lo contrario no podrá descargar agua.

c. El área alrededor de la válvula de drenaje debe estar limpia para evitar que el polvo (de carbón) (lodo) bloquee la válvula de drenaje;

d. El eje del dispositivo de liberación de agua debe ser lo más vertical posible al plano horizontal para reducir la resistencia por fricción durante el proceso de ascenso del flotador;

e. Verifique periódicamente el estado de funcionamiento del descargador de agua y solucione cualquier problema con prontitud.
