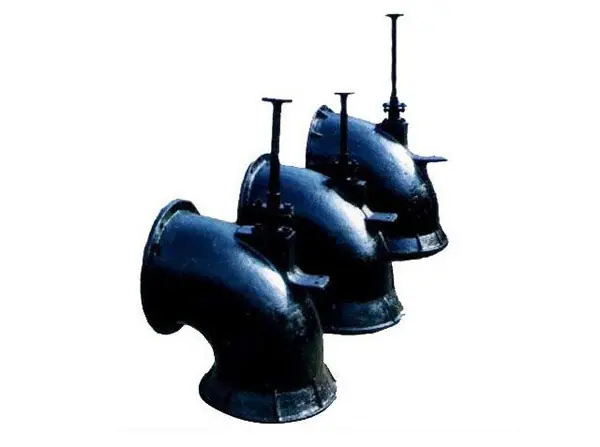

Introducción del producto de válvula de compuerta de distribución de agua

La válvula de distribución de agua de mina de la serie PZ es un diseño mejorado basado en el tipo PZ1 original; el tipo PZII se basa en el diseño mejorado y agrega un dispositivo eléctrico para la válvula de mina para satisfacer las necesidades de producción desatendida y completamente automatizada en la sala de bombas de agua de la mina de carbón.

La válvula de distribución de agua de mina serie PZ se caracteriza por su estructura simple, buen sellado, fácil limpieza, operación flexible y ahorro de mano de obra. Se utiliza principalmente para la distribución de agua en salas de bombas subterráneas y pozos de succión.
(El tipo I es operación manual)
Nombre del producto: válvula de compuerta de distribución de agua, compuerta de distribución de agua, válvula de distribución de agua
Modelo del producto: PZ-1, PZ-TT
Especificaciones del producto: DN300-1200
Presión nominal: 0,1 MPa
Medios aplicables: aguas residuales, agua limpia.
Descripción general de la compuerta de distribución de agua: 1. Válvula de compuerta en ángulo recto, puede soportar una presión de 0.1MPa. Se utiliza principalmente para la distribución de agua en varios pozos de agua en minas, y también se puede utilizar para la descarga de piscinas de procesamiento de minerales y tratamiento de agua. El agua no contiene medios corrosivos, y la temperatura del agua no supera los 80 grados. Las compuertas de distribución de agua se dividen en manuales (tipo PZ-1) y eléctricas (PZ-TT) según el modo de trabajo. Las partes de apertura y cierre de la válvula de compuerta de distribución de agua son compuertas, y la dirección del movimiento de la compuerta es perpendicular a la dirección del fluido. La válvula de compuerta solo puede estar completamente abierta y completamente cerrada, y no se puede ajustar ni estrangular. Cuando la válvula de compuerta de distribución de agua está cerrada, la superficie de sellado solo puede sellar mediante la presión del medio, es decir, la superficie de sellado de la compuerta puede ser presionada contra el asiento de la válvula en el otro lado por la presión del medio para sellar la superficie de sellado, lo cual es autosellante. La mayoría de las válvulas de compuerta utilizan sellado forzado, es decir, cuando la válvula está cerrada, la compuerta debe ser presionada a la fuerza contra el asiento de la válvula mediante una fuerza externa para asegurar el sellado de la superficie de sellado. La compuerta de la válvula de compuerta se mueve linealmente con el vástago de la válvula, lo que se denomina válvula de compuerta de vástago ascendente o válvula de compuerta de vástago elevador. Por lo general, hay una rosca trapezoidal en el vástago elevador, y el movimiento rotatorio se convierte en movimiento lineal a través de la tuerca en la parte superior de la válvula y la ranura guía en el cuerpo de la válvula, es decir, el par de operación se convierte en empuje de operación.
Cuando la válvula está abierta, cuando la altura de elevación de la compuerta es igual a 1:1 veces el diámetro de la válvula, el paso del fluido está completamente abierto, pero esta posición no se puede monitorear durante la operación. En el uso real, la parte superior del vástago de la válvula se utiliza como marca, es decir, la posición donde no se puede abrir, como su posición de completamente abierta. Para considerar el fenómeno de bloqueo causado por los cambios de temperatura, generalmente se abre hasta la posición superior y luego se invierte 1/2-1 vuelta como la posición de la válvula completamente abierta. Por lo tanto, la posición de completamente abierta de la válvula se determina por la posición de la compuerta (es decir, la carrera). Para algunas válvulas de compuerta, la tuerca del vástago de la válvula se coloca en la compuerta, y el volante gira para accionar el vástago de la válvula para que gire, elevando así la compuerta. Esta válvula se llama válvula de compuerta de vástago giratorio o válvula de compuerta de vástago oculto.
