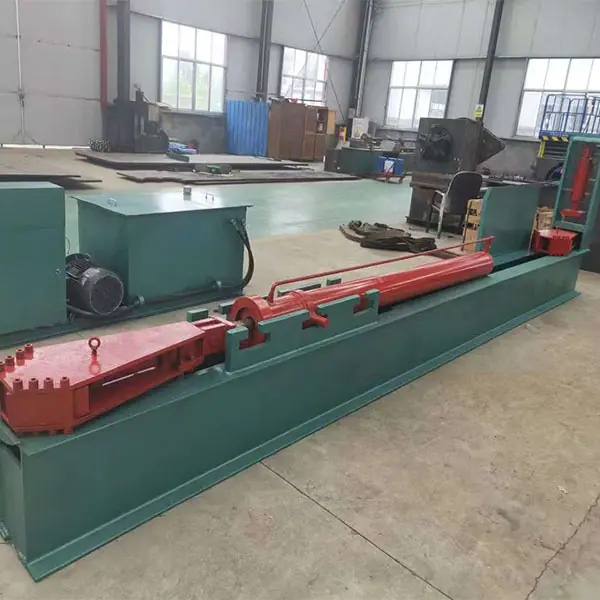

Máquina enderezadora de varillas de anclaje tipo MTZ-2

Ventajas de la máquina enderezadora de varillas de anclaje tipo MTZ-2:

1. Adopta potencia hidráulica, operación flexible, mantenimiento conveniente

2. La fuerza de sujeción del portabrocas es grande y la fuerza de tracción se puede ajustar según el diámetro del perno de anclaje, lo que no dañará el rendimiento del perno de anclaje;

3. Estructura compacta, diseño razonable y fuerte estabilidad;

4. Funciona suavemente, altamente confiable, larga vida útil, alta eficiencia;

5. Operación simple, baja intensidad de trabajo.

Esta máquina se utiliza principalmente en talleres de reparación de terrenos para enderezar varillas de anclaje de varios diámetros. Puede equiparse con una laminadora de roscas para varillas de anclaje para reprocesar las varillas de anclaje recuperadas.

Máquina enderezadora de varillas de anclaje tipo MTZ-2 componentes principales y principio de funcionamiento

El sistema se compone principalmente de la máquina principal, estación de bomba hidráulica, mesa de operación, etc. Debido a que adopta una estructura dividida, es decir, la máquina principal, la estación de bomba hidráulica y la mesa de operación son estructuras independientes y no se afectan entre sí, haciendo la operación más segura y conveniente. La máquina principal se compone principalmente de la base, dispositivo de sujeción de anclaje, cilindro hidráulico principal, cilindro hidráulico de enderezamiento de anclaje, etc.

Método de trabajo: Primero, pre-enderezar la barra de anclaje bajo el dispositivo de sujeción, luego insertarla en los dispositivos de sujeción delantera y trasera para sujetarla, y enderezar la barra de anclaje bajo el cilindro de trabajo principal.

Proceso de trabajo: Enderezar los dos extremos de la varilla de anclaje doblada presionando. Ajustar la carrera de extensión del cilindro hidráulico principal según la longitud de la varilla de anclaje, colocar la varilla de anclaje con los extremos enderezados en el mandril del dispositivo de sujeción, empujar el cilindro hidráulico pequeño en el dispositivo de sujeción para sujetar los dos extremos de la varilla de anclaje, luego empujar la válvula de operación del cilindro hidráulico principal, el cilindro hidráulico principal se retrae para enderezar la varilla de anclaje, operar la válvula hidráulica, el cilindro hidráulico principal deja de funcionar. Retraer el cilindro hidráulico pequeño en el dispositivo de sujeción, accionando el mandril para liberar la varilla de anclaje, sacar la varilla de anclaje enderezada.

Parámetros técnicos principales de la máquina enderezadora de varillas de anclaje tipo MTZ-2

Tensión de Trabajo Nominal     400kN

Carrera del cilindro hidráulico principal     2400mm

Carrera del cilindro hidráulico de sujeción   410mm

Presión del Sistema     31.5Mp (La presión de la estación de bombeo se ajusta según diferentes especificaciones de los pernos de anclaje)

Flujo del Sistema         25-30

Potencia del Motor         11KW

Dimensiones externas (largo×ancho×alto):6500×500×1600

Peso bruto: 2.5T
