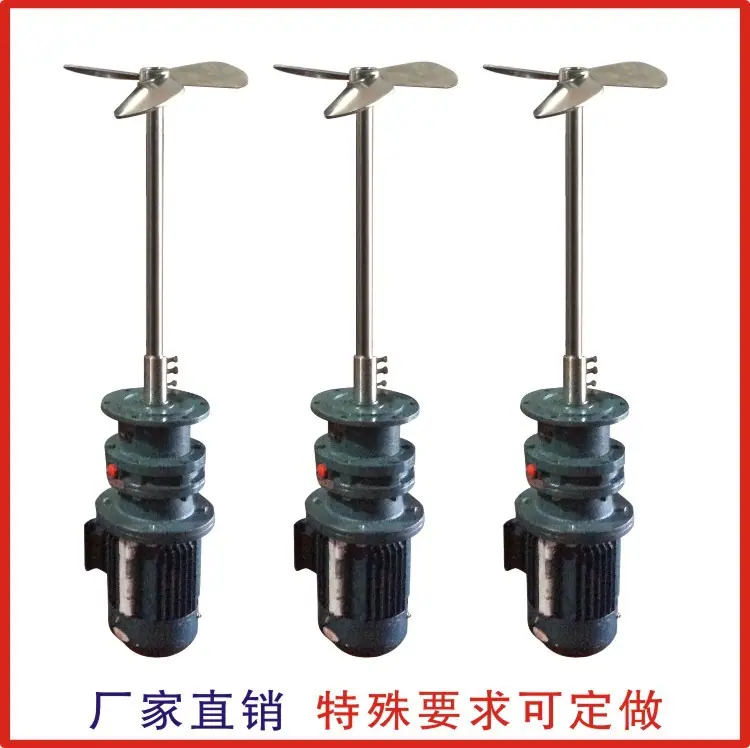

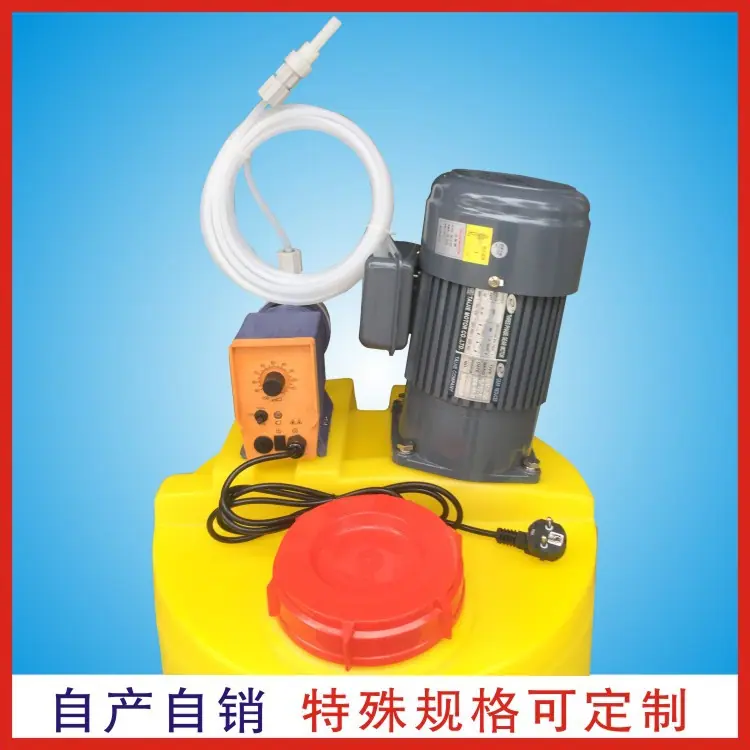

             Mezclador dosificador

（Esta fábrica produce varios tipos de mezcladores, unidades de dosificación integradas. Se pueden personalizar especificaciones y materiales especiales. Bienvenido a llamar para consulta 137 1247 8761）





    Un mezclador se compone principalmente de un motor, un reductor, un eje de mezcla y impulsores. Existen diversas formas de impulsores, pero independientemente de su forma, durante la operación, la potencia del eje consumida por el mezclador produce dos efectos: uno es el desplazamiento generado por el impulsor y el otro es la altura generada por el impulsor. La altura generada por el impulsor se puede dividir aún más en dos partes: altura estática y fuerza de cizallamiento; durante la operación, el impulsor del mezclador debe superar la altura estática, mientras que la fuerza de cizallamiento hace que el material se disperse y mezcle. Por lo tanto, basándose en la magnitud del desplazamiento generado por el impulsor, la capacidad de superar la altura estática y la capacidad de generar fuerza de cizallamiento, todos los impulsores se pueden dividir en tres tipos básicos: tipo de flujo, tipo de altura y tipo de cizallamiento. Si bien cada tipo de impulsor proporciona un cierto efecto básico (por ejemplo, el efecto básico de un impulsor tipo flujo es generar desplazamiento), también proporciona los otros dos efectos (generar cizallamiento y superar la altura estática).

 Reductor cicloideEs un novedoso dispositivo de transmisión que utiliza el principio de una transmisión planetaria de baja diferencia de dientes. El proceso de transmisión del mecanismo de agitación es el siguiente: Se monta un manguito excéntrico doble con un desplazamiento de 180° en el eje de entrada, y dos cojinetes de rodillos llamados brazos basculantes se montan en el manguito excéntrico, formando un mecanismo H. Los agujeros centrales de las dos ruedas cicloidales sirven como pistas para los cojinetes de los brazos basculantes en el manguito excéntrico, y las ruedas cicloidales engranan con un juego de dientes de aguja dispuestos circularmente en un engranaje verdadero para formar un mecanismo de reducción de engranaje interno con una diferencia de un diente. (Para reducir la fricción, en reductores de velocidad con pequeñas relaciones de velocidad, los dientes de aguja están equipados con manguitos de cojinete de agujas).





Ventajas técnicas de nuestra empresa

1. Puede proporcionar a los clientes renders 3D y renders de simulación dinámica del mezclador en funcionamiento;

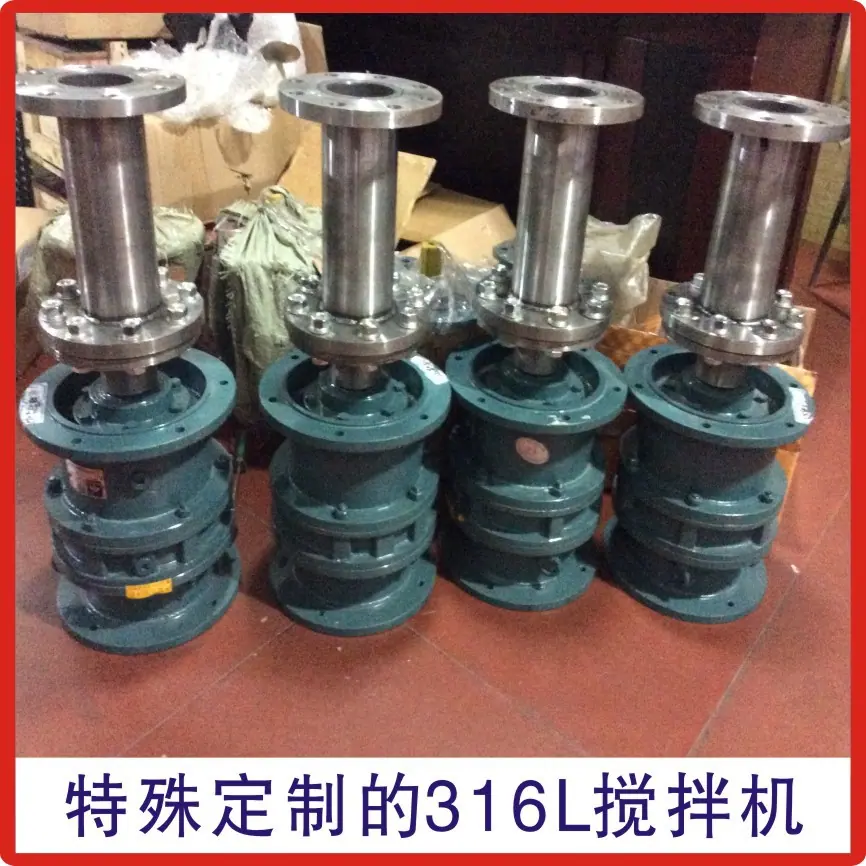

2. Se pueden proporcionar diferentes materiales para la mezcladora según los requisitos del cliente, tales como: acero al carbono, 304, 316, 316L, materiales de cobre;

3. Se pueden proporcionar mezcladores a prueba de explosiones de alto nivel;

4. Según los requisitos del cliente, controlar la dirección del flujo del líquido agitado (hacia abajo, hacia arriba, en el medio, etc.)

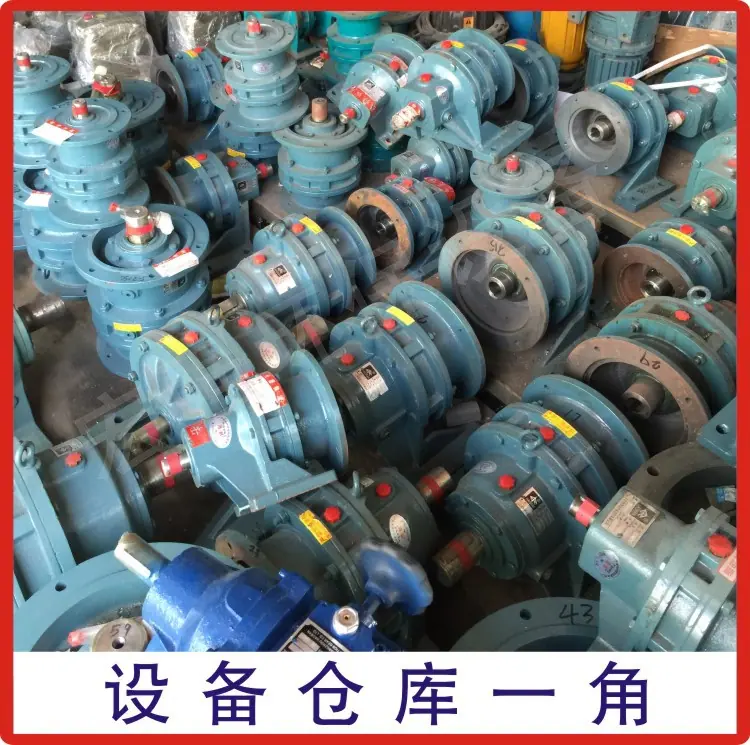

La mezcladora utiliza un reductor de rueda de pines cicloidal. El reductor de rueda de pines cicloidal es un dispositivo de transmisión novedoso que utiliza el principio de transmisión planetaria de baja diferencia de dientes K-H-V. Cuando el eje de entrada gira una revolución excéntricamente, debido a las características de la curva del perfil del diente de la rueda cicloidal, que está extremadamente limitada por los pines del engranaje de rodillos de agujas, el movimiento de la rueda cicloidal se convierte en un movimiento plano con revolución y rotación. Cuando el eje de entrada gira una revolución en la dirección hacia adelante, el manguito excéntrico también gira una revolución, y la rueda cicloidal gira un diente en la dirección opuesta, logrando así la desaceleración. Luego, con la ayuda del mecanismo de salida W, el movimiento de auto-rotación a baja velocidad de la rueda cicloidal se transmite al eje de salida a través del eje de pines, obteniendo así una velocidad de salida menor.

Tabla de Relación de Transmisión y Potencia de Entrada HZ para Reductores Monocilíndricos de Acoplamiento Directo

	BLY0	BLY1	BLY2	BLY3	BLY4	BLY5	BLY6	BLY7	BLY8
	Velocidad de entrada 1450 r/min						Velocidad de entrada 1000 r/min
	(La velocidad de salida en la esquina inferior izquierda es un valor de cálculo de entrada de 1450 r/min)



9	Velocidad de salida 161 r/m	0,75	2.2/1.5	3/2.2	7.5/5.5/4
11	Velocidad de salida 132 r/m	0,75	2.2/1.5	3/2.2	7.5/5.5/4	11	18.5/15
17	Velocidad de salida 85 r/m	0,75	1.5/1.1	3/2.2	7.5/5.5/4	11	18.5/15	22	37
23	Velocidad de salida 63 r/m	0,55	1.5/1.1	3/2.2	5.5/4	11/7.5	18.5/15	22	37	55
29	Velocidad de salida 50 r/min	0,55	1.1/0.75	2.2/1.5	5.5/4/3	7.5/5.5	15	18.5	37	55
35	Velocidad de salida 41 r/min	0.37	1.1/1.75	1.5	4/3/2.2	7.5/5.5	15/11	15	30	45
43	Velocidad de salida 34 r/m	0.37	0,75/0,55	1.5/1.1	4/3/2.2	5.5/4	11/7.5	11	22	40
59	Velocidad de salida 25 r/m	0,25	0,75/0,55	1.1/0.75	2.2/1.5/1.1	4/3	7.5/5.5	7.5	18.5	30
71	Velocidad de salida 20 r/m	0,18	0.55/0.37	0,75	2.2/1.5/1.1	3	5.5	7.5	15	22
87	Velocidad de salida 17 r/m	0.12			1.5/1.1	3	5.5	5.5	11	22





Características y Estructura Principal

1、Alta relación de velocidad y alta eficiencia
Transmisión de una sola etapa, puede lograr1：87relación de reducción, eficiencia90%Arriba, si se adopta una transmisión de varias etapas, la relación de reducción será mayor.

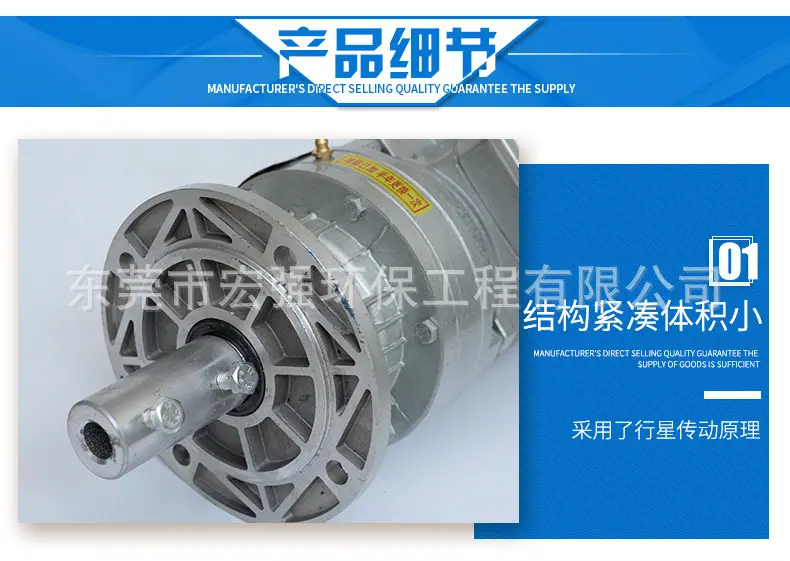

2. Estructura compacta y tamaño pequeño.
Debido al uso del principio de transmisión planetaria, el eje de entrada y el eje de salida están en la misma línea central, lo que le da a este modelo las dimensiones más pequeñas posibles.

3. Movimiento suave y bajo ruido
El engranaje cicloidal de pines tiene un gran número de dientes, un gran coeficiente de solapamiento y un mecanismo para equilibrar los componentes, lo que limita la vibración y el ruido al mínimo.

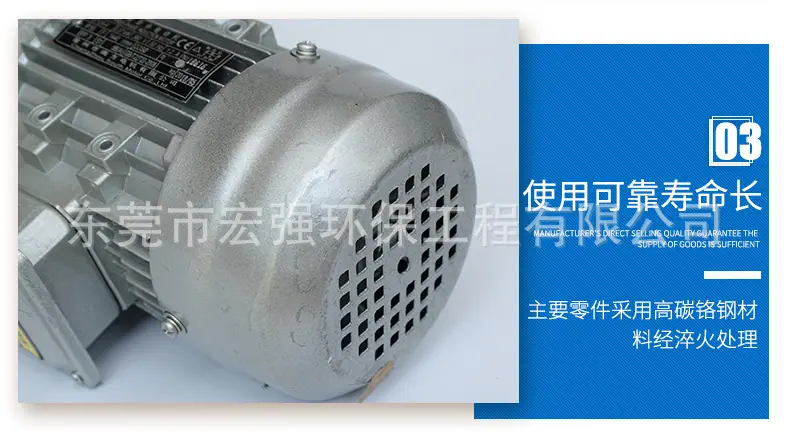

4. Uso confiable y larga vida útil.
Debido al uso de acero al cromo de alto carbono para componentes clave, que se someten a tratamiento de temple, y al empleo de fricción rodante en algunos contactos de transmisión, es duradero y tiene una larga vida útil.

5、Diseñado razonablemente y fácil de mantener
El fácil desmontaje e instalación, el número mínimo de piezas y la simple lubricación han ganado al reductor de engranajes cicloidal la profunda confianza de los usuarios.

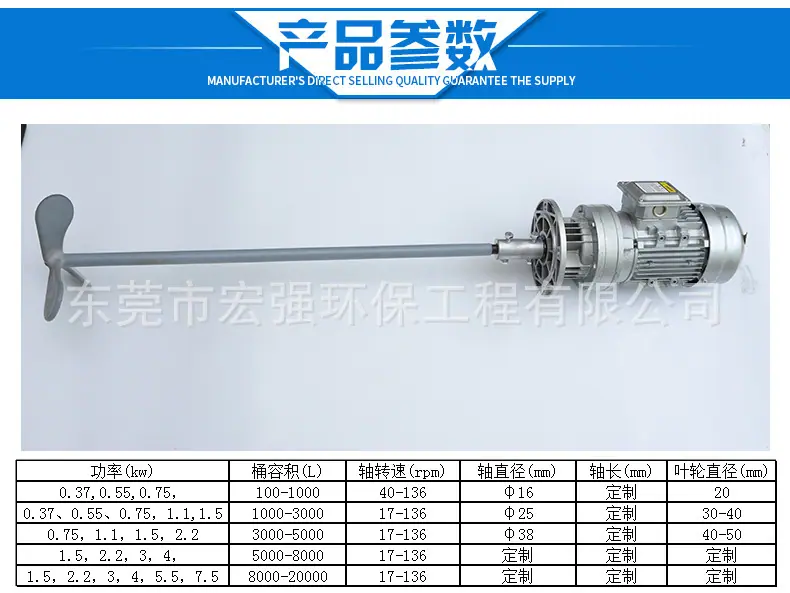

modelo Potencia (kW) Capacidad del barril (L) Velocidad del eje (rpm) Diámetro del eje (cm) Longitud del eje (cm) Diámetro del Impulsor (cm) s1-09 0.25，0.37,0.55,0.75， 100-1000 40-136 Æ18 por encargo 20 s1-0 0.37, 0.55, 0.75, 1.1, 1.5 1000-3000 40-136 Æ25 por encargo 30-40 s1-1 0.75, 1.1, 1.5, 2.2 3000-5000 10-136 Æ38 por encargo 40-50 s1-2 1.5，2.2，3，4， 5000-8000 40-136 por encargo por encargo por encargo s1-3 1.5，2.2，3，4，5.5，7.5 8000-20000 40-136 por encargo por encargo por encargo

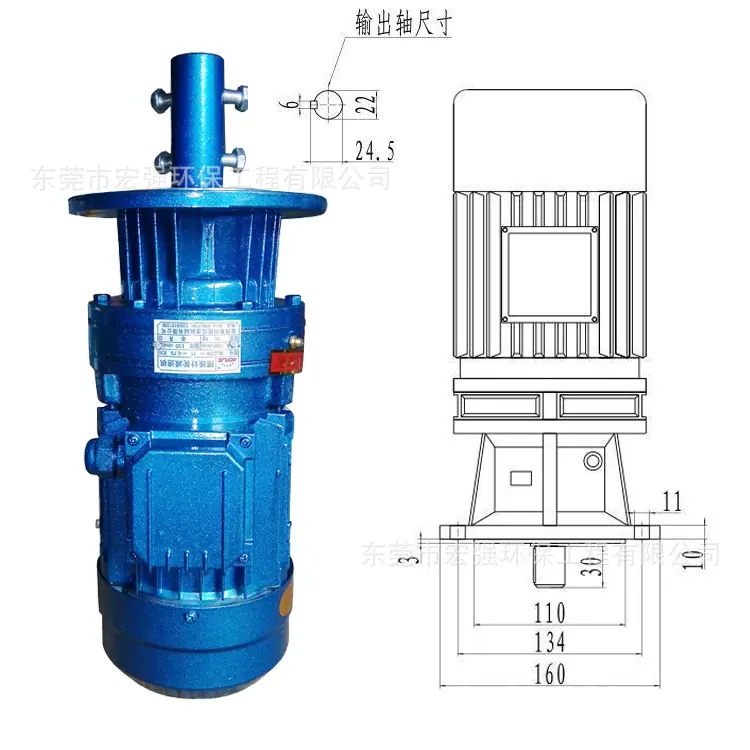

BLY0-11-0.37，

B representa reductor de rueda de pines cicloidal

L- representa la instalación vertical con montaje de brida,

Y representa un motor de propósito general,

0-representa el número del reductor,

11-Representa la relación de velocidad,

1450：11＝132r/min，

0.37 representa la potencia del motor de 0.37KW.





Selección de Coincidencia de Mezclador (No está claro, bienvenido a llamar para una consulta 137 1247 8761)

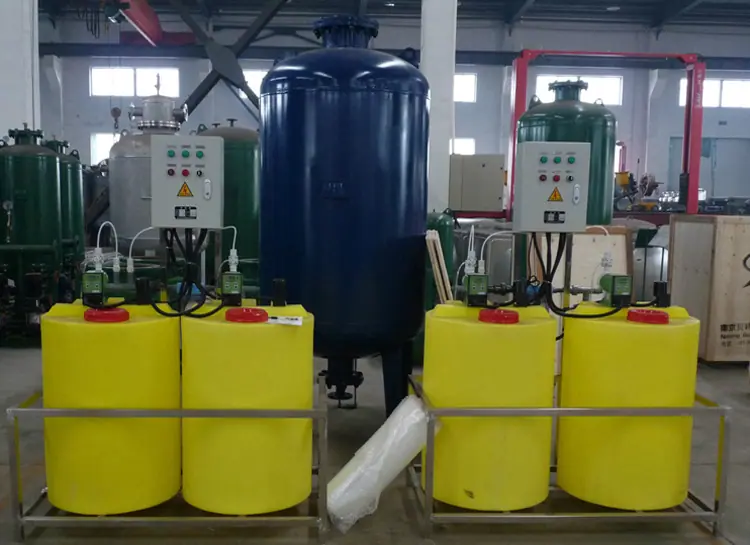

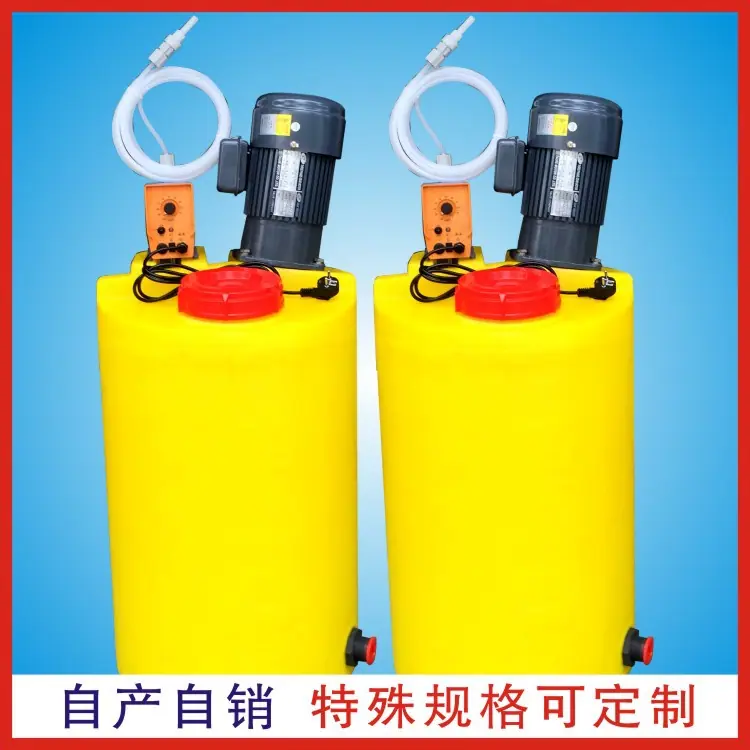

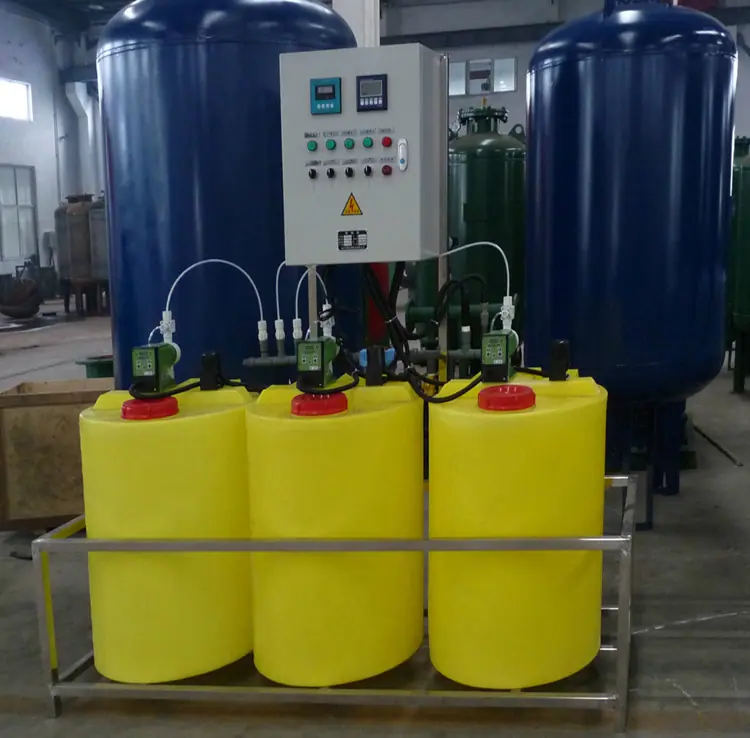

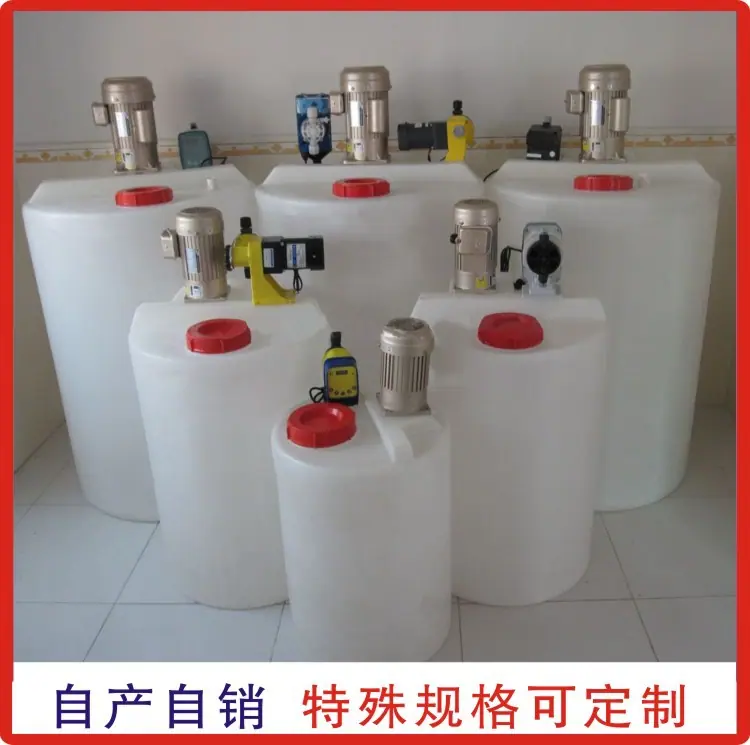

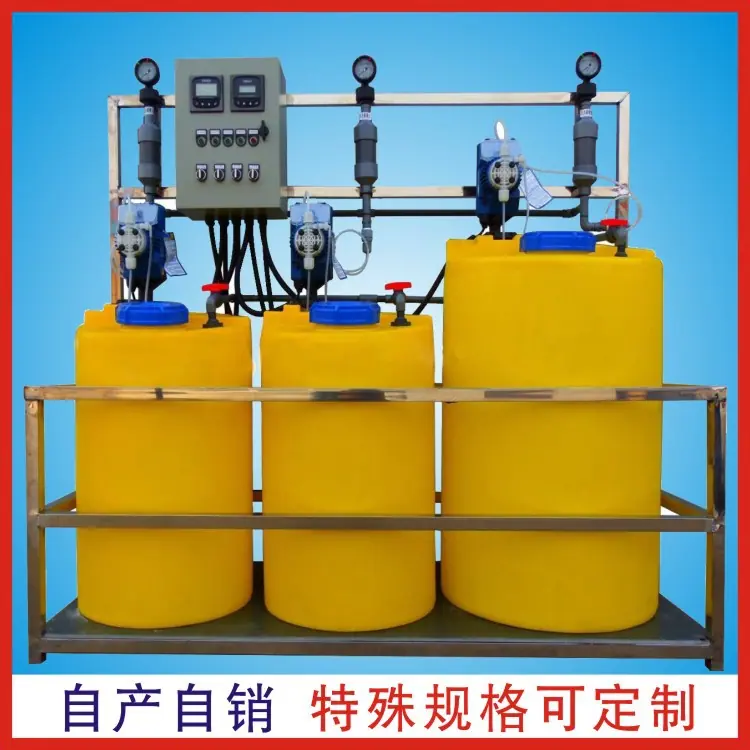

Tabla de Referencia para Selección de Mezclador y Tanque Dosificador Estándar:

modelo	Cubo dosificador	Impulsor, material del eje	Velocidad de rotación	Diámetro del eje	longitud del eje	impulso
BLY-11-0.37	JYT-100L	acero inoxidable 304	132rpm	F16	L=600	3 cuchillas Ф200
		acero inoxidable 316L
BLY-11-0.37	JYT-150L	acero inoxidable 304	132rpm	F16	L=600	3 cuchillas Ф200
		acero inoxidable 316L
BLY-11-0.37	JYT-200L	acero inoxidable 304	132rpm	F16	L=700	3 cuchillas Ф200
		acero inoxidable 316L
BLY-11-0.37	JYT-300L	acero inoxidable 304	132rpm	F16	L=700	3 cuchillas Ф200
		acero inoxidable 316L
BLY-11-0.55	JYT-500L	acero inoxidable 304	132rpm	F16	L=800	3 cuchillas Ф200
		acero inoxidable 316L
BLY-11-0.75	JYT-1000L	acero inoxidable 304	132rpm	F16	L=1100	3 palas Ф200 2 capas
		acero inoxidable 316L
BLY-11-1.1	JYT-2000L	acero inoxidable 304	85rpm	Ф25	L=1200	2 cuchillas Ф400
		acero inoxidable 316L
BLY-17-1.5	JYT-3000L	acero inoxidable 304	85rpm	F32	L=1500	2 cuchillas Ф500
		acero inoxidable 316L





Por favor, proporcione los siguientes datos al consultar o pedir una batidora:

 1、Modelo, potencia, relación de velocidad, velocidad, diámetro del eje, longitud del eje, diámetro del impulsor, número de álabes, material del eje y del impulsor, ubicación de entrega, etc., solo con datos completos podremos ofrecerle una cotización precisa.

2. O proporcione las dimensiones (largo, ancho, alto) del recipiente de mezcla y las propiedades del medio de mezcla.



（Trabajo duro en la filmación, uso no autorizado prohibido）

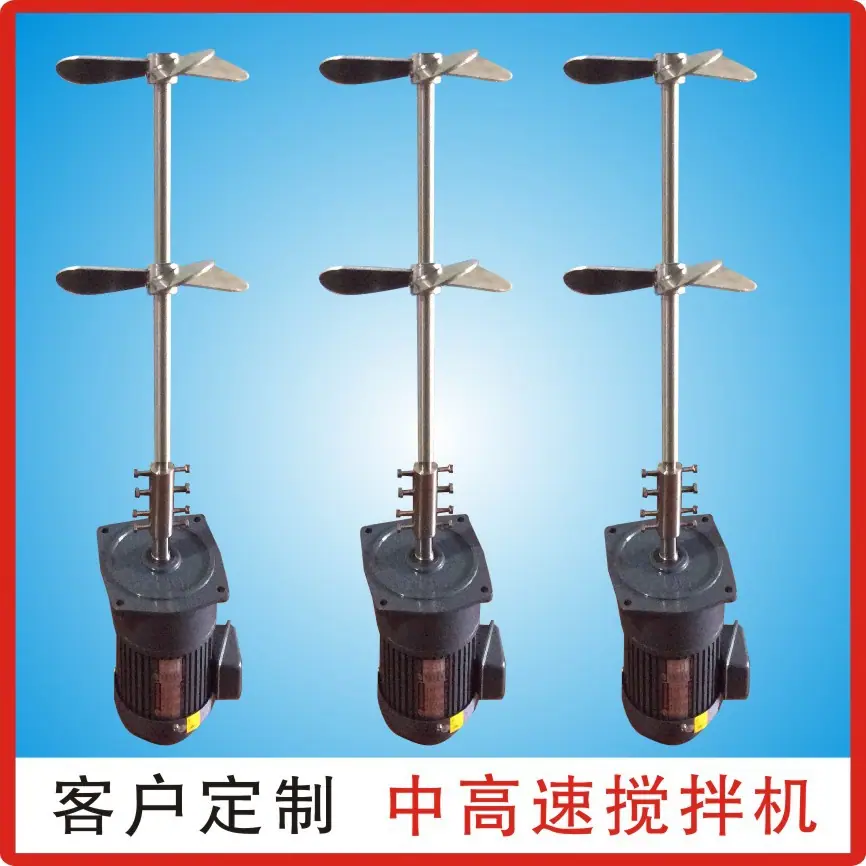

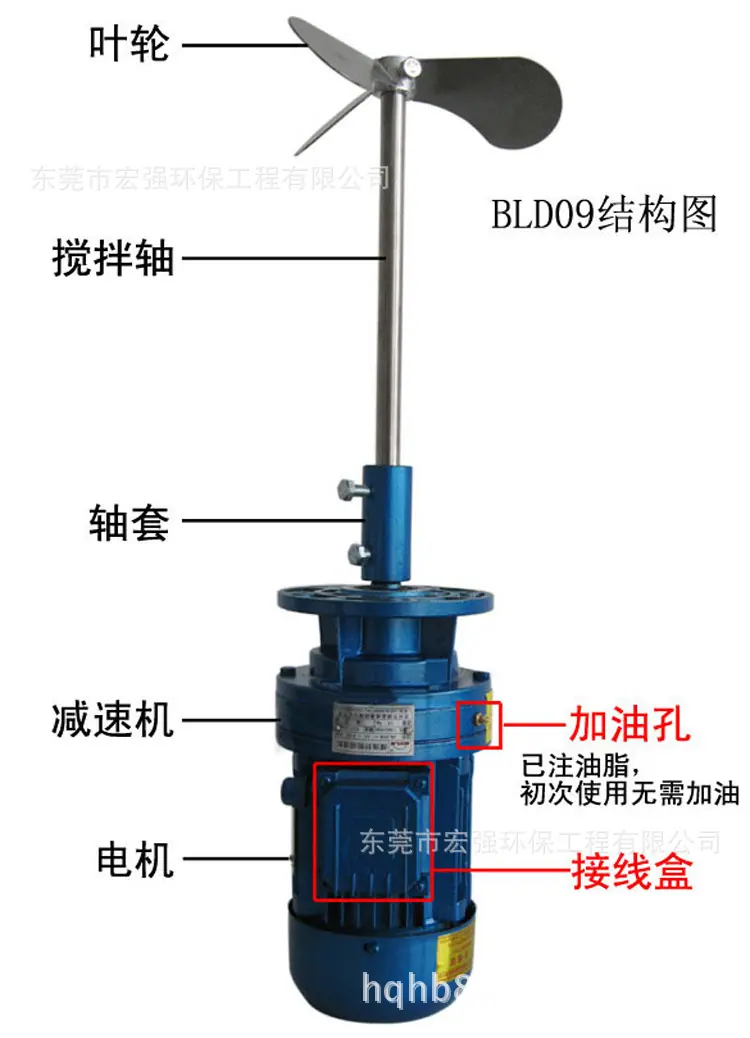

Categoría 1, B09 Licuadora Todo en Uno

(Características: Motor y reductor integrados, ligero, reductor de aluminio, usado en pequeños barriles de medicina, lugares con baja frecuencia de uso, 0.75KW pesa unos 15kg, relativamente económico)







Categoría Dos, Batidora Profesional B11

Características: El motor se selecciona de un fabricante de motores profesional y tiene la Etiqueta Energética de China (cumple con el estándar GB18613-2012). La caja de cambios se selecciona de un fabricante de cajas de engranajes profesional. Carcasa de hierro fundido. Los dos se combinan, funcionan de manera estable y pueden trabajar continuamente durante 24 horas a largo plazo. El peso de 0,75 KW es aproximadamente40 kilos, el precio es un poco caro)

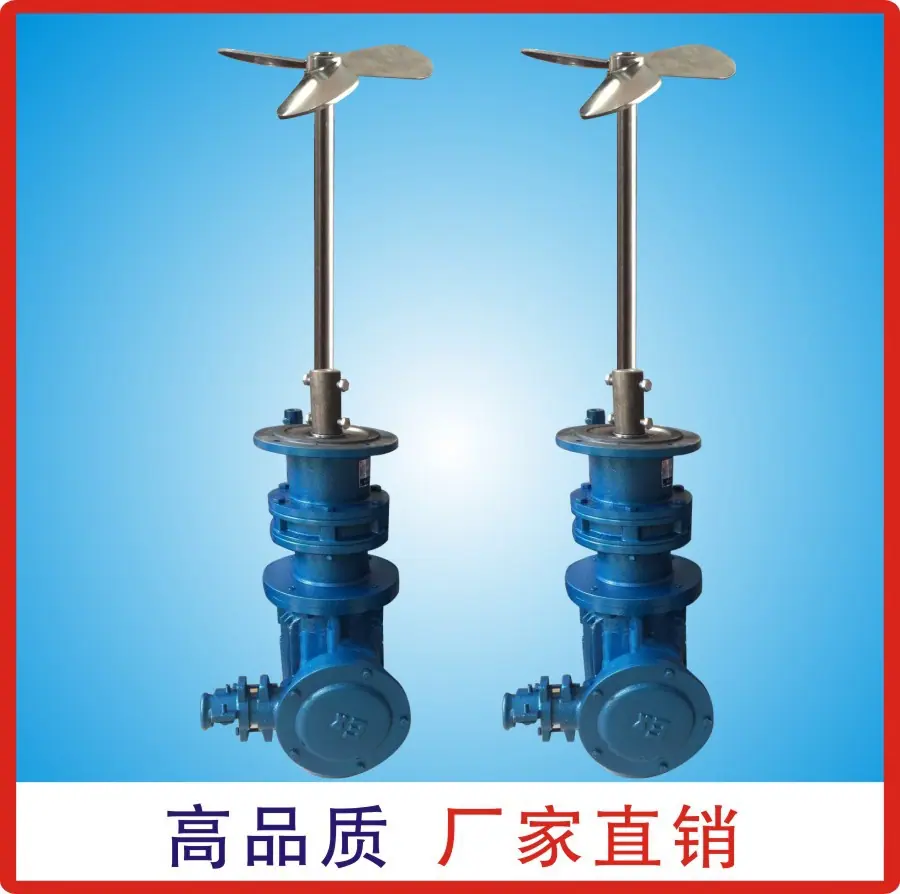

Mezclador Antiexplosivo Clase F IP55

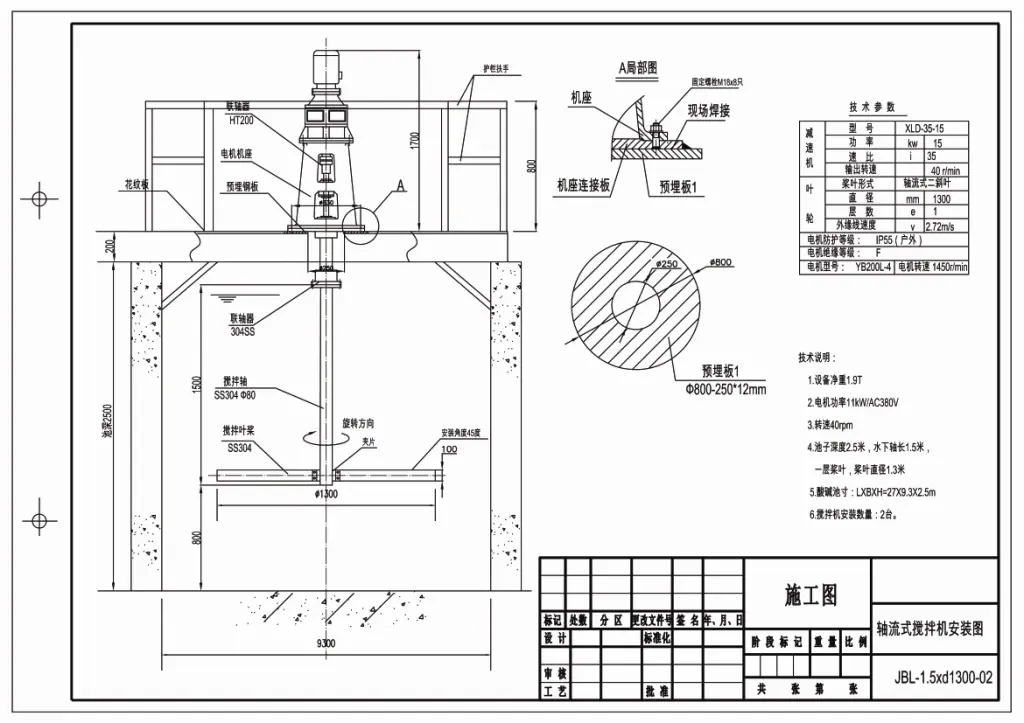

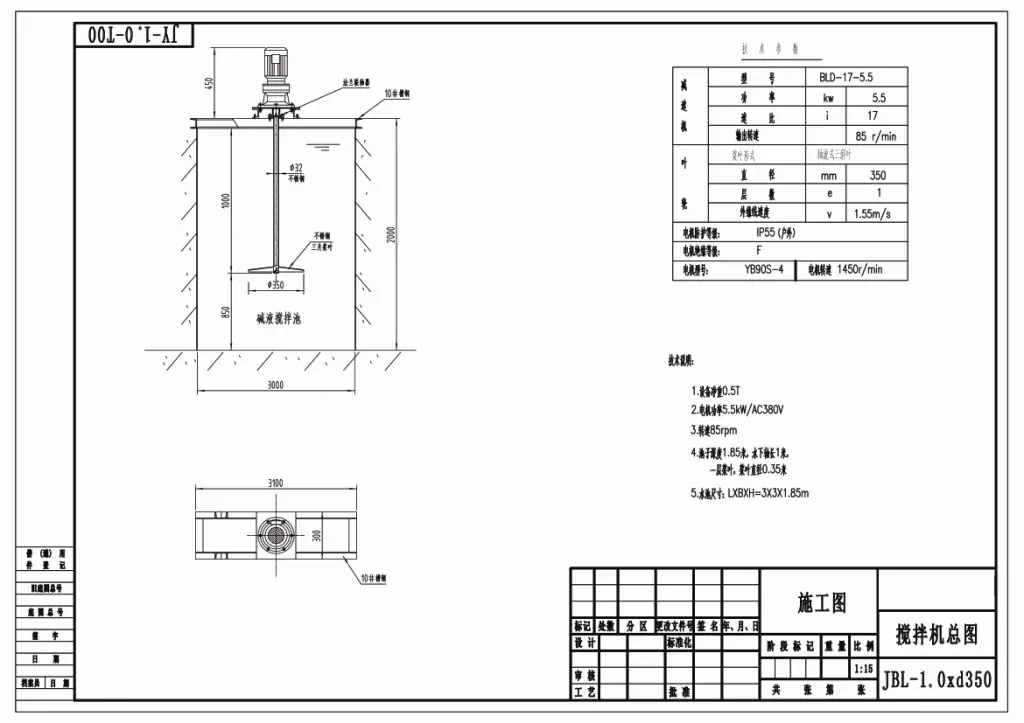

Diez, Planos de construcción de ingeniería diseñados para clientes



El precio mostrado para este producto no incluye impuestos. Si requiere una factura, se añadirá un punto de impuesto adicional. ¡Por favor, contacte a servicio al cliente para más detalles!
