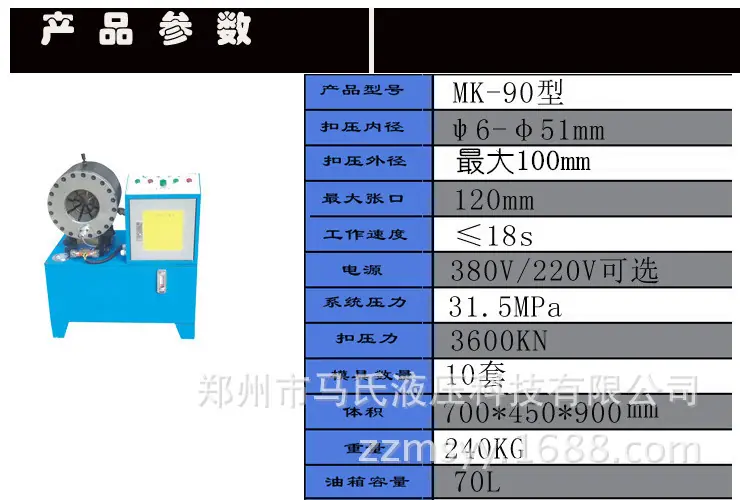

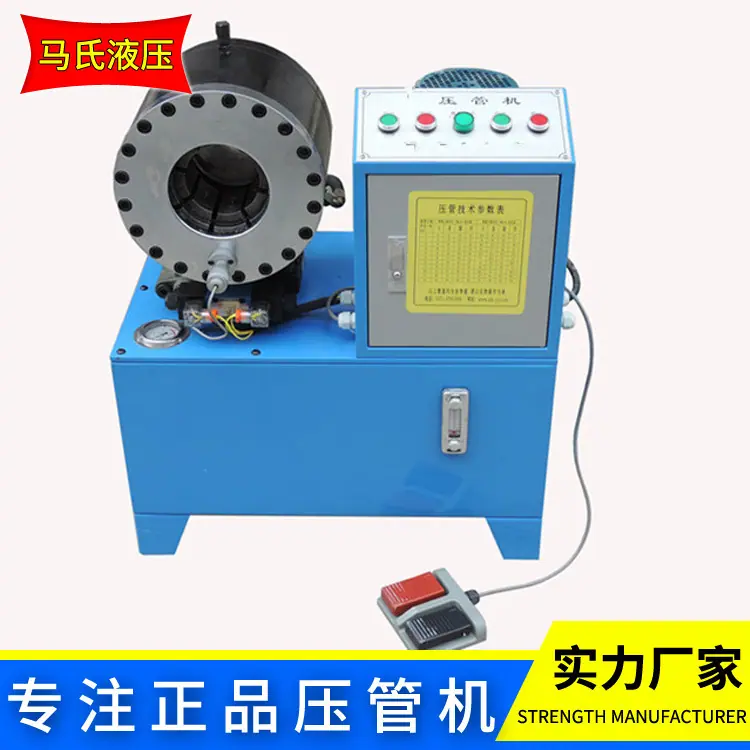

Máquina prensadora de mangueras hidráulicas Ma, máquina crimpadora de tuberías de alta presión, máquina de bloqueo de tuberías de acero, máquina prensadora de tuberías tipo MK-90

I. Principio de funcionamiento de la máquina engarzadora

La bomba de aceite está instalada dentro del tanque de aceite e inmersa en aceite hidráulico para lograr el propósito de diseño de disipación de calor científica y bajo nivel de ruido. Impulsada por el motor, la bomba de aceite expulsa aceite hidráulico, empujando el pistón en el cilindro de engaste para que se mueva, provocando que el asiento de la matriz se contraiga radialmente, logrando así la extrusión del casquillo del accesorio de manguera por la matriz. Cuando la cantidad de contracción alcanza el valor predeterminado del micrómetro, la extrusión se detiene automáticamente, y después de que la válvula direccional solenoide cambia, el pistón en el cilindro se mueve en la dirección opuesta, y la matriz se abre en consecuencia, completando el engaste de la manguera.

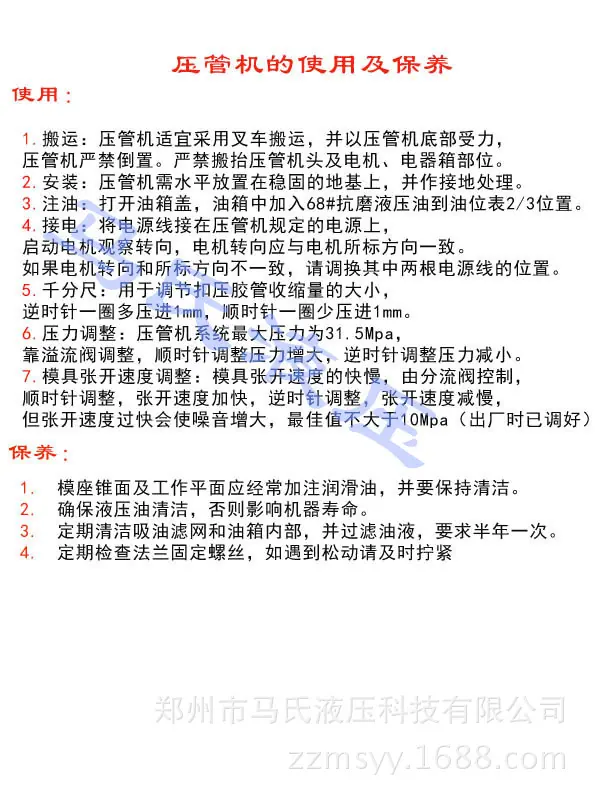

II. Instalación y depuración de la máquina engarzadora de tubos

Manipulación: La máquina engarzadora es adecuada para la manipulación con montacargas, soportando la carga la parte inferior de la máquina engarzadora. La máquina engarzadora no debe invertirse. Está estrictamente prohibido levantar el cabezal de la máquina engarzadora y el área del motor/caja eléctrica.
Instalación: La máquina engarzadora debe colocarse horizontalmente sobre una base estable y conectarse a tierra.
Llenado de aceite: Abra la tapa del tanque de combustible, agregue aceite hidráulico antidesgaste 68# hasta la posición 2/3 del indicador de nivel de aceite en el tanque de combustible.
Encendido: Conecte el cable de alimentación a la fuente de alimentación especificada para la máquina engarzadora, arranque el motor y observe el sentido de giro. El sentido de giro del motor debe coincidir con el sentido indicado en el motor. Si el sentido de giro del motor no coincide con el sentido indicado, por favor intercambie las posiciones de dos de los cables de alimentación.

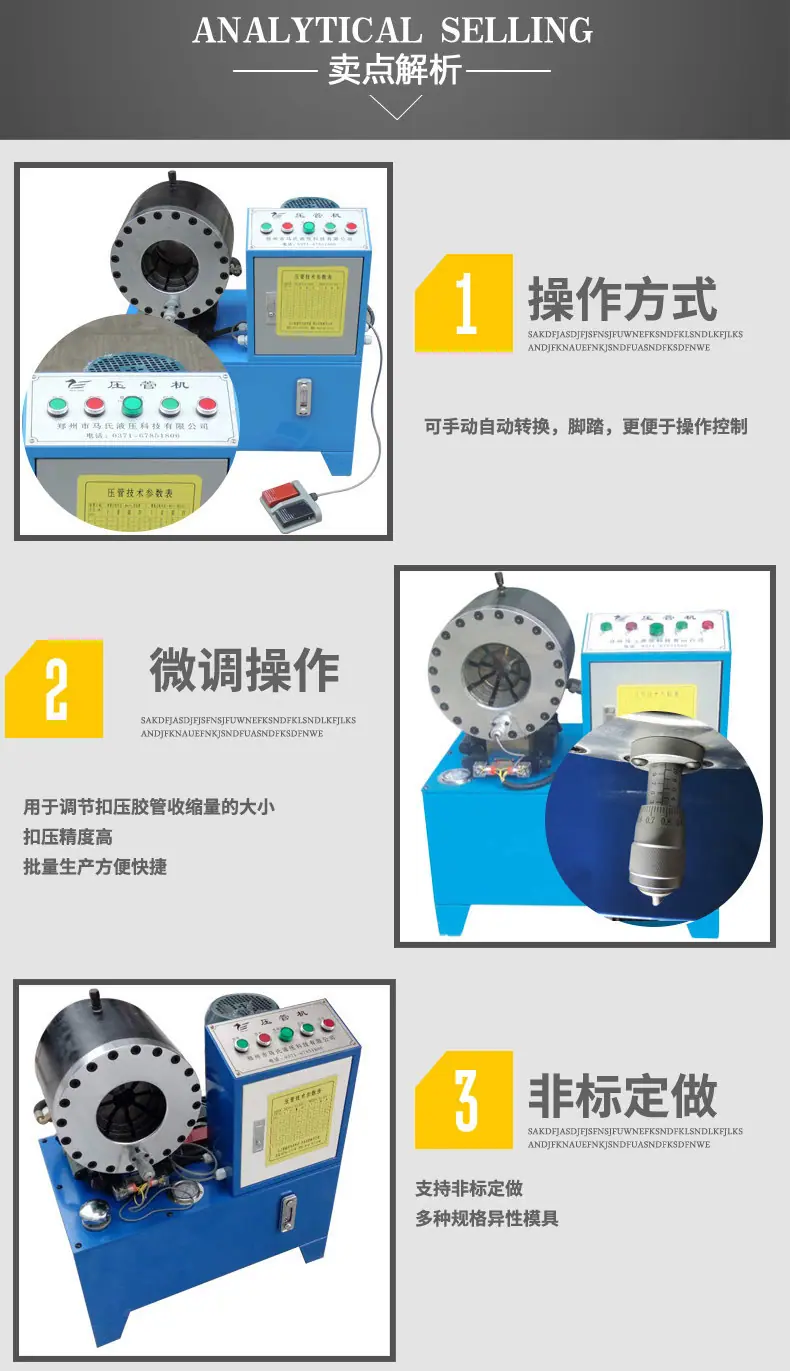

Micrómetro: Utilizado para ajustar la cantidad de contracción del engarzado de la manguera. Un giro en sentido antihorario presiona 1 mm más, un giro en sentido horario presiona 1 mm menos.
Ajuste de presión: La presión máxima del sistema de la máquina engarzadora es de 31.5Mpa, la cual se ajusta mediante la válvula de alivio. Ajustar en el sentido de las agujas del reloj aumenta la presión, y ajustar en sentido contrario a las agujas del reloj disminuye la presión (ha sido ajustada en fábrica y puede ajustarse usted mismo si es necesario).
Ajuste de la velocidad de apertura del molde: La velocidad de apertura del molde se controla mediante una válvula divisora de flujo. Ajustar en el sentido de las agujas del reloj aumenta la velocidad de apertura, mientras que ajustar en sentido contrario a las agujas del reloj disminuye la velocidad de apertura. Sin embargo, una velocidad de apertura demasiado alta puede aumentar el ruido. El valor óptimo no es superior a 10 MPa (preajustado en fábrica; puede ser ajustado por el usuario si es necesario).
 Tres, operación de engarzado

1.La máquina engarzadora debe engarzarse 20~30 veces sin carga durante el primer uso, y se puede usar solo después de observar que todas las partes funcionan normalmente.
2. Al usar la máquina engarzadora en invierno, debe engarzarse 20~30 veces sin carga para aumentar un poco la temperatura del aceite.
3. Presione el botón de apertura, después de que se abra la base del molde, seleccione el molde correspondiente según las especificaciones de la manguera engarzada e instálelo en la base del molde, y ajuste la escala del micrómetro.
4. Coloque la manguera con el racor en la posición apropiada en el cabezal de la máquina engarzadora, de modo que toda la longitud se engarce de una sola vez.
5. Presione el botón de engarzado para realizar la operación de engarzado hasta que el cabezal de la máquina engarzadora deje de engarzar y el molde se abra automáticamente.
6. Saque el conjunto de manguera engarzada y use un calibrador vernier para medir el diámetro exterior del casquillo del accesorio engarzado. Si no se ajusta a la tabla de parámetros, ajuste ligeramente la escala del micrómetro hasta que el siguiente engarzado de la manguera cumpla con los requisitos.
Cuatro、Precauciones de la máquina engarzadora de mangueras
1. Al crimpar, coloque el accesorio lo más centrado posible en la matriz, y no crimpe sobre la tuerca hexagonal.
2. Evite que herramientas y otros objetos extraños entren en el cabezal de la prensa.
3. Cada vez que se completa el trabajo, las ocho bases del molde deben abrirse al máximo, de modo que el resorte pueda estar en un estado abierto para mantener el resorte, y el cilindro de aceite también esté en un estado de alivio de presión para extender la vida útil del sello de aceite.
V. Mantenimiento de la máquina engarzadora de tubos
1. El aceite hidráulico en el tanque de combustible debe reemplazarse cuando exceda la fecha de caducidad especificada por el fabricante del aceite hidráulico, o si el indicador de nivel de aceite se inspecciona visualmente y el aceite hidráulico está oxidado y se ha vuelto negro, debe reemplazarse.
2. Inyecte frecuentemente aceite lubricante antidesgaste en la superficie móvil de la base del molde.
3. Cuando la máquina de tubería sin presión no esté funcionando, cubra la cubierta antipolvo para evitar que entren residuos en la base del molde.
