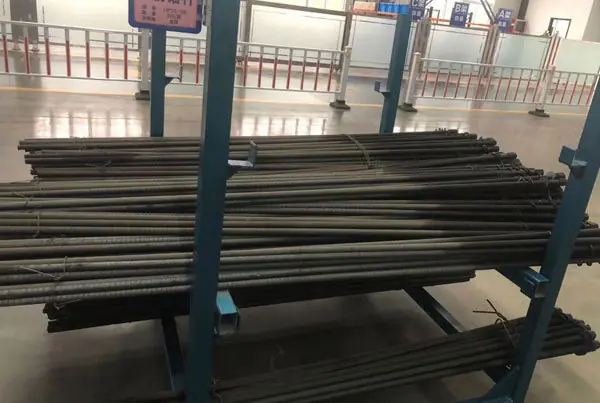

Varillas de Anclaje Roscadas para Refuerzo de Túneles, Varillas de Anclaje Roscadas Sin Nervaduras Longitudinales, Varillas de Anclaje Roscadas de Acero Roscado

Las varillas de anclaje roscadas se utilizan ampliamente en diversos soportes de túneles en minas de carbón, ferrocarriles, centrales hidroeléctricas y otros proyectos. Las varillas de anclaje roscadas y de longitud completa tienen la misma resistencia y su capacidad de carga es un 40 % superior a la de las varillas de anclaje de la misma especificación. Su ámbito de aplicación se amplía, permitiendo la fabricación de anclajes de extremo, anclajes extendidos y anclajes completos. Su funcionamiento es sencillo y su precio es bajo.

Ventajas del anclaje roscado

La varilla de anclaje tiene rosca completa y longitud completa con la misma resistencia, y su capacidad de carga es un 40 % mayor que la de la varilla de anclaje de la misma especificación. Esto amplía su ámbito de aplicación, permitiendo realizar anclajes de extremo, extendidos y completos. Es fácil de usar y económica.

Características estructurales de los productos de anclaje roscado

A lo largo de todo el cuerpo de la varilla se encuentran roscas continuas laminadas con igual resistencia en toda su longitud, el extremo de fijación está equipado con arandelas pretensadas y tuercas de cabeza esférica.

Parámetros técnicos del producto de anclaje roscado

Material 20MnSi Resistencia
Límite elástico (MPa) Resistencia a la tracción (MPa) Alargamiento (%) Carga de fluencia (KN) Carga de tracción (KN) Kg/m Especificaciones
φ16 ≧345 ≧510 ≧25 ≧69 ≧100 1,6
φ18 ≧345 ≧510 ≧25 ≧87 ≧126 2,0
φ20 ≧345 ≧510 ≧25 ≧108 ≧156 2,5
φ22 ≧345 ≧510 ≧25 ≧131 ≧189 3,0

Condiciones aplicables de la varilla de anclaje roscada:

l. Determine la posición del orificio del anclaje según los requisitos de diseño y utilice un taladro, un taladro para anclajes o un taladro eléctrico de carbón para perforarlo. La profundidad debe ser de 80 a 100 mm menor que la longitud del anclaje.
2. Utilice un tubo de aire a presión para extenderlo hasta el fondo del ojo y sople el polvo de roca en el orificio a través de aire comprimido.
3. El diámetro de perforación debe ser de 6 a 12 mm mayor que el diámetro del anclaje.
4. Use la varilla de anclaje para introducir el rollo de medicamento en el fondo, inicie el dispositivo de agitación para remover y controle estrictamente el tiempo de agitación de acuerdo con los requisitos del fijador de anclaje de resina.

5. Una vez transcurrido el tiempo de curado, coloque la bandeja y apriete las tuercas.
