Qk1330 Pasante 300 Procesamiento de Roscado de Tubería Torno Horizontal de Roscado de Gran Diámetro CNC para Roscado de Tubería

110 días
$1.243.156 pedido mín (1 uds)
Proveedor 4.5

Cantidad

QK1330
Especificaciones del producto
Clasificación de máquinas herramienta CNC
Cnc lathe
Marca
Heavy mountain work
Modelo
Qk 1330
Potencia del motor principal
22
Modo de movimiento
Point control
Rango de tamaño de procesamiento
1,500
Rango de velocidad del husillo
10–280
Modo de control
Semi-closed loop control
Sistema de control
Siemens
Formulario de diseño
Horizontal
Tipo de energía
Electric
Usar
Metal cutting
Industria aplicable
General
Presupuesto
Qk 1330
Formulario de control
Cnc
Clasificación de máquinas herramienta CNC
Cnc lathe
Marca
Heavy mountain work
Modelo
Qk 1330
Potencia del motor principal
22
Modo de movimiento
Point control
Rango de tamaño de procesamiento
1,500
Rango de velocidad del husillo
10–280
Modo de control
Semi-closed loop control
Sistema de control
Siemens
Formulario de diseño
Horizontal
Tipo de energía
Electric
Usar
Metal cutting
Industria aplicable
General
Presupuesto
Qk 1330
Formulario de control
Cnc
Clasificación de máquinas herramienta CNC
Cnc lathe
Marca
Heavy mountain work
Modelo
Qk 1330
Potencia del motor principal
22
Modo de movimiento
Point control
Rango de tamaño de procesamiento
1,500
Rango de velocidad del husillo
10–280
Modo de control
Semi-closed loop control
Sistema de control
Siemens
Formulario de diseño
Horizontal
Tipo de energía
Electric
Usar
Metal cutting
Industria aplicable
General
Presupuesto
Qk 1330
Formulario de control
Cnc
Detalles del producto
El texto en las imágenes se puede traducir

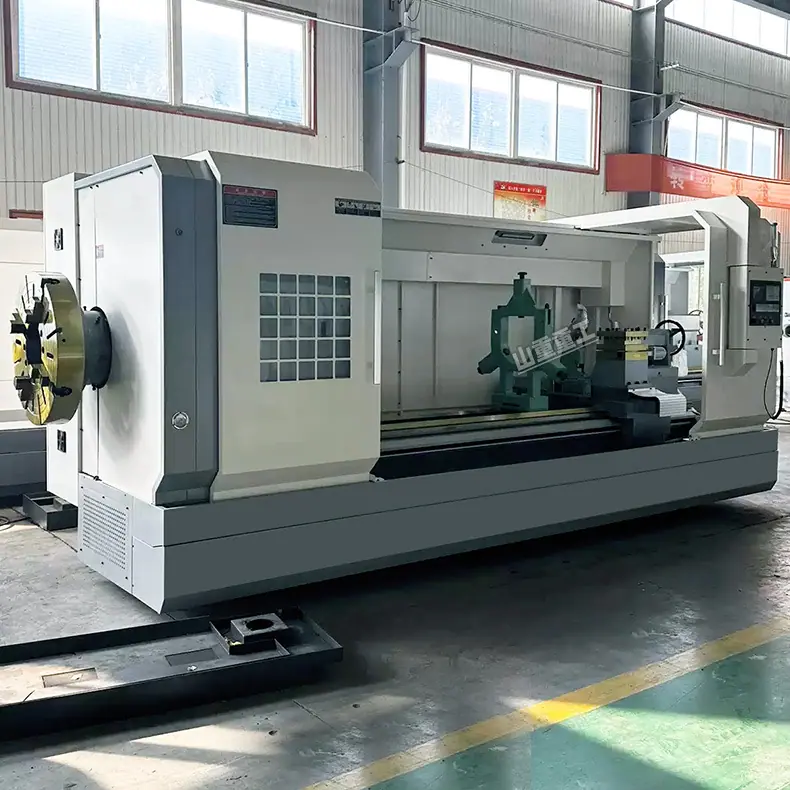

4

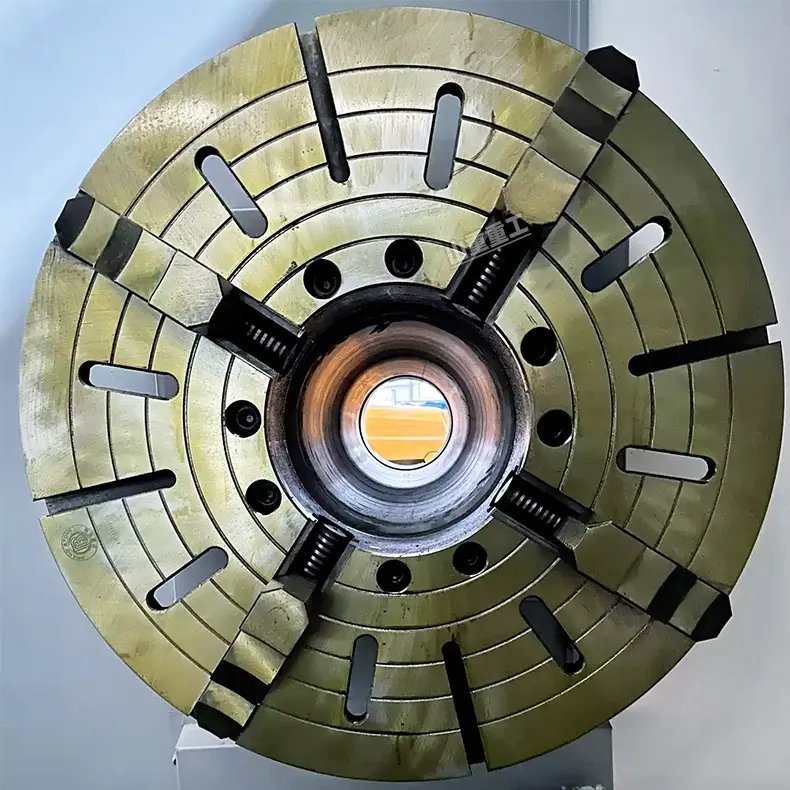

5

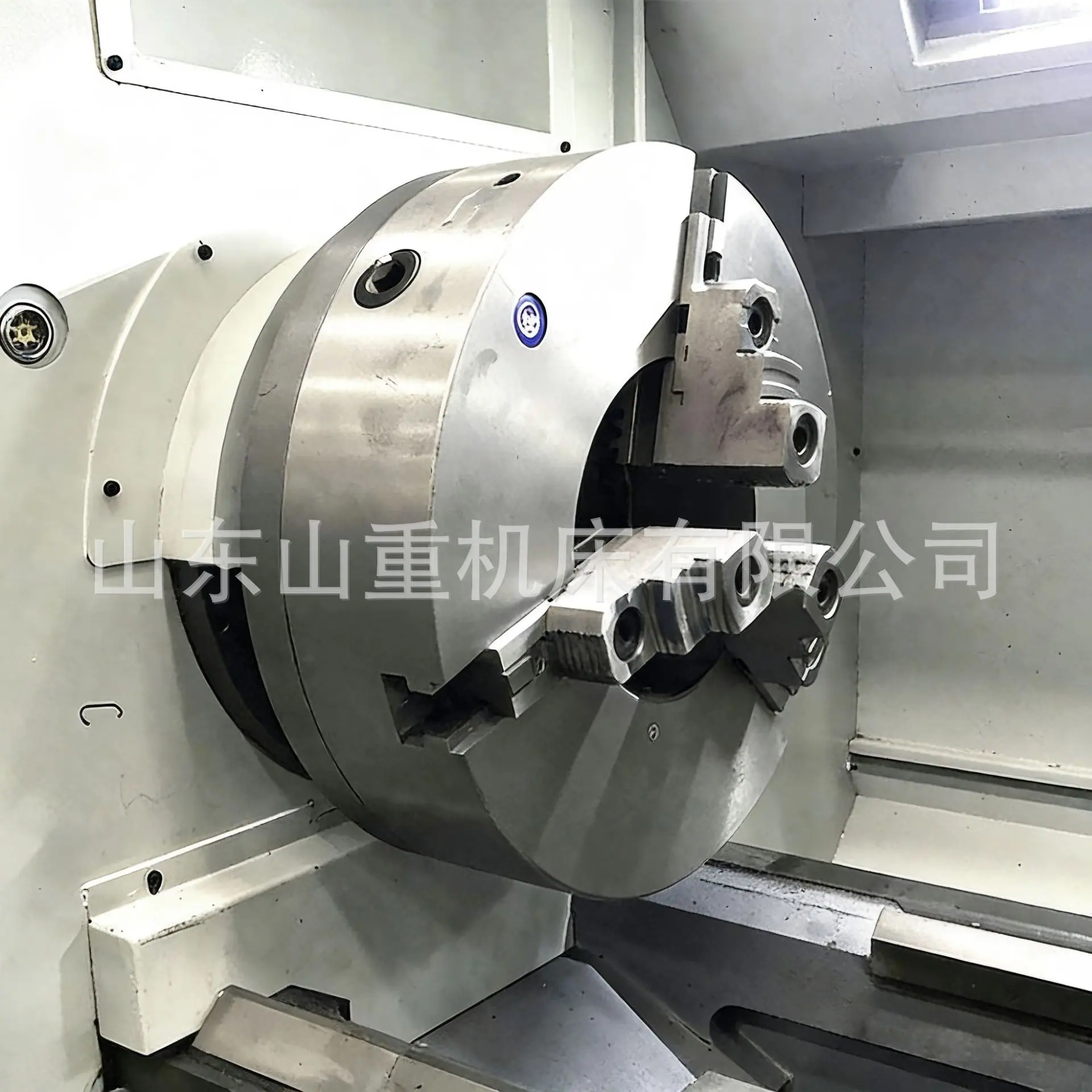

去除图片水印 (3).png

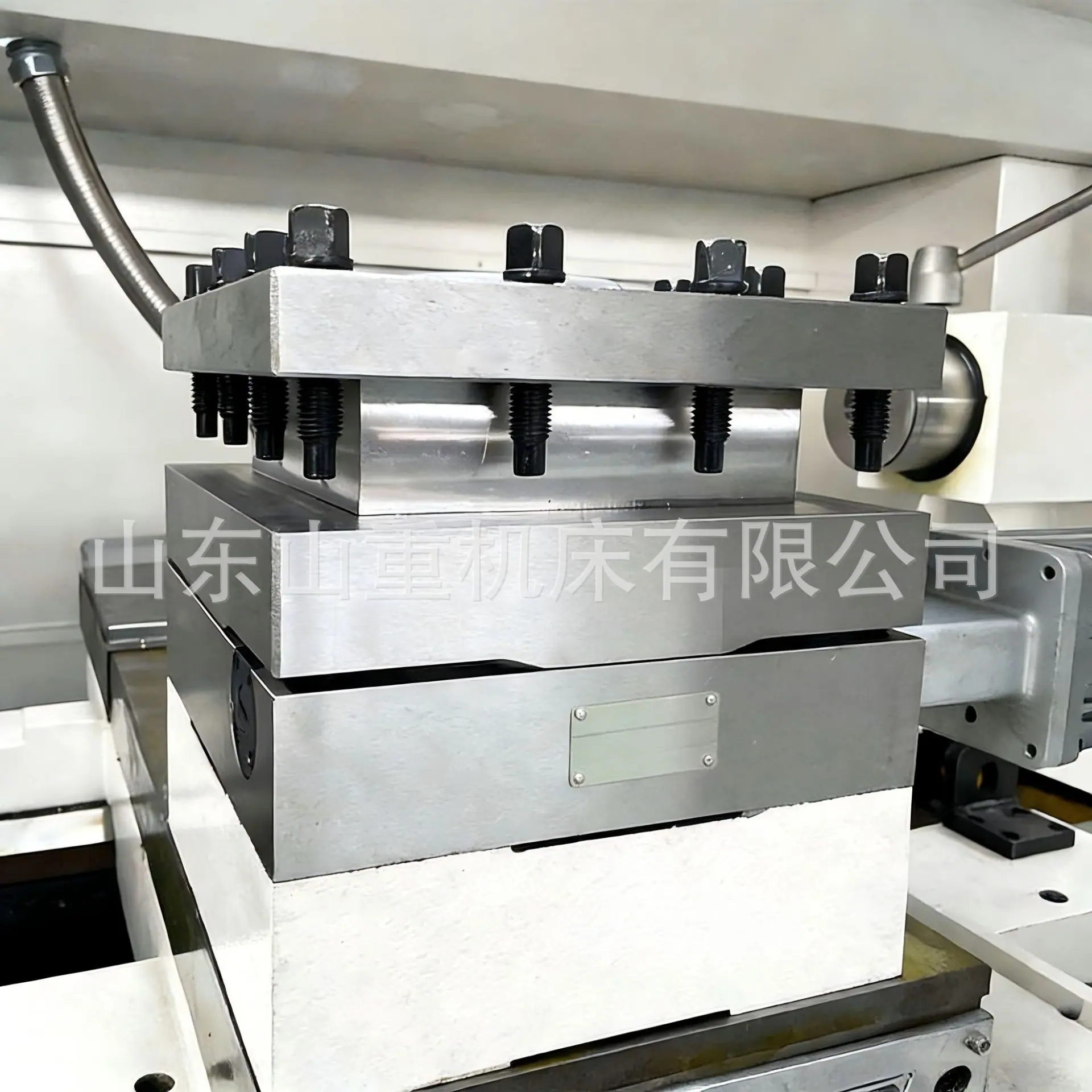

去除图片水印 (4).png









Parámetros técnicos ESPECIFICACIÓN Unidades QK1330
Diámetro máximo de rotación del lecho Columpio sobre la cama mm 800
Diámetro máximo de rotación en la corredera horizontal Balanceo sobre carro transversal mm 610
Longitud máxima de la pieza de trabajo Distancia entre centros mm 1500/3000
Rango de diámetro de rosca de tubería de procesamiento Gama de roscas de tubos mm 190-300
Ancho de la barandilla de la cama Ancho de la vía guía mm 755
Rango de carga de la cama Capacidad máxima de carga T 6
Rango de diámetro del orificio del husillo Orificio del husillo mm 300
Serie de velocidades del husillo Pasos de velocidad del husillo - Variador de frecuencia de 3 velocidades. 3 pasos
Rango de velocidad del husillo Rango de velocidad del husillo rpm 10-280
Especificaciones del mandril Arrojar mm φ780 eléctrico de 4 mordazas
Tipo de portaherramientas Torreta/puesto de herramientas - Torreta NC de 4 posiciones
Tamaño de la herramienta Tamaño del vástago de la herramienta mm 40 x 40
Recorrido del eje X Recorrido del eje X mm 520
Recorrido del eje Z Recorrido del eje Z mm 1250/2750
Velocidad de avance rápido del eje X Desplazamiento rápido del eje X mm/min 4000
Velocidad de avance rápido del eje Z Desplazamiento rápido del eje Z mm/min 4000
Diámetro del manguito del contrapunto Diámetro del eje del contrapunto mm φ160
Cono de manguito de contrapunto Cono del eje del contrapunto - MT6
Recorrido del manguito del contrapunto Recorrido del eje del contrapunto mm 300
Motor de husillo Motor del husillo principal kilovatios 22
motor de la bomba de enfriamiento Motor de la bomba de refrigerante kilovatios 0,125

Peso de la máquina

Peso de la máquina

 Peso para 1500 kilogramo 11500
Peso para 3000 kilogramo 12500
Dimensión total Dimensión para 1500 mm 5000x2080x2080
Dimensión para 3000 mm 6500x2080x2080
Los modelos principales de tornos roscadores de tubos CNC de Jinpin Heavy Industry son: (se pueden personalizar)
Torno de rosca de tubo QK1313: diámetro del orificio del husillo 135 mm,
Torno de rosca de tubo QK1319: diámetro del orificio del husillo 190 mm,
Torno roscador de tubos QK1320: diámetro del orificio del husillo 200 mm,
Torno de rosca de tubo QK1322: diámetro del orificio del husillo 220 mm,
Torno de rosca de tubo QK1325: diámetro del orificio del husillo 250 mm,
Torno de rosca de tubo QK1327: diámetro del orificio del husillo 270 mm,
Torno de rosca de tubo QK1328: diámetro del orificio del husillo 280 mm,
Torno roscador de tubos QK1330: diámetro del husillo 300 mm,
Torno roscador de tubos QK1332: diámetro del husillo 320 mm,
Torno de rosca de tubo QK1343: diámetro del orificio del husillo 440 mm,
Torno roscador de tubos QK1350: diámetro del orificio del husillo 500 mm,

Nota: El precio y los parámetros de las imágenes de la máquina herramienta son solo de referencia, comuníquese con el personal de Wangwang para obtener más detalles.
