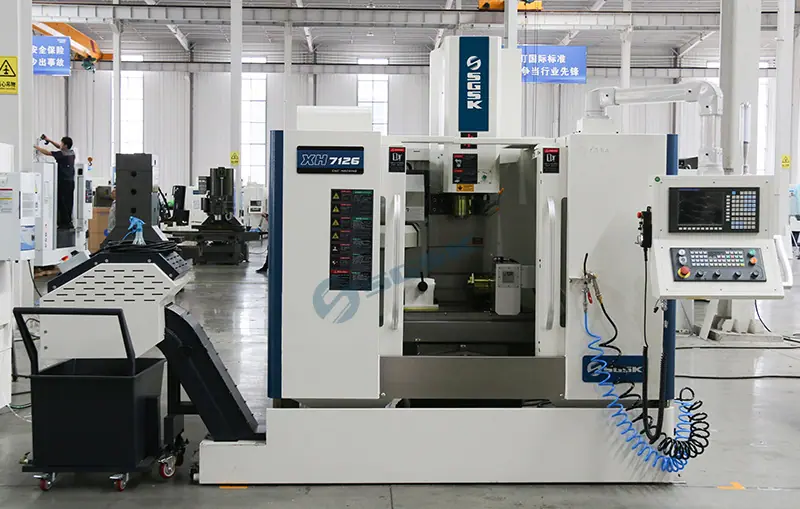

Centro de Mecanizado Pequeño Xh7126 Centro de Mecanizado Vertical CNC Carril Lineal Controlado por Computadora CNC Centro de Mecanizado CNC

Parámetros técnicosPresupuesto

Unidades

XK7126

XH7126

tamaño del escritorio de trabajoTamaño de la mesa

mm

800x260

800x300

incógnitaRecorrido del ejeRecorrido del eje X

mm

600

600

YRecorrido del ejeRecorrido del eje Y

mm

320

320

ZRecorrido del ejeRecorrido del eje Z

mm

450

300

Capacidad máxima de carga del banco de trabajoMáx.Carga de la mesa de trabajo

kilogramo

300

450

TRanura(cantidad-ancho-brecha)Ranura T(número-ancho-paso)

3-16x90

3-16x90

Velocidad del husilloMáx.Velocidad del husillo

rpm

8000

8000

Cono del husilloCono del husillo

mm

BT40

BT40

potencia del motor principalPotencia del motor principal

kilovatios

5.5

5.5

X/Y/ZVelocidad de desplazamiento rápido del ejeVelocidad de desplazamiento rápido X/Y/Z

m/min

24/24/15

24/24/20

velocidad de avance de corteVelocidad de avance de corte

mm/min

1-6000

1-10000

Tipo de riel guíaTipo de riel guía

Riel de línea, riel lineal

Riel de línea, riel lineal

Distancia desde el centro del husillo hasta la superficie de la columna

Distancia del eje del husillo a la superficie de la columna

mm

360

410

Distancia desde el extremo del husillo hasta la superficie de la mesa de trabajo

Distancia entre la punta del husillo y la superficie de la mesa de trabajo

mm

90-520

100-550

precisión de posicionamientoPrecisión de posicionamiento

mm

±0,015

0.0075

RepetibilidadPrecisión de posicionamiento repetida

mm

±0,0075

0.005

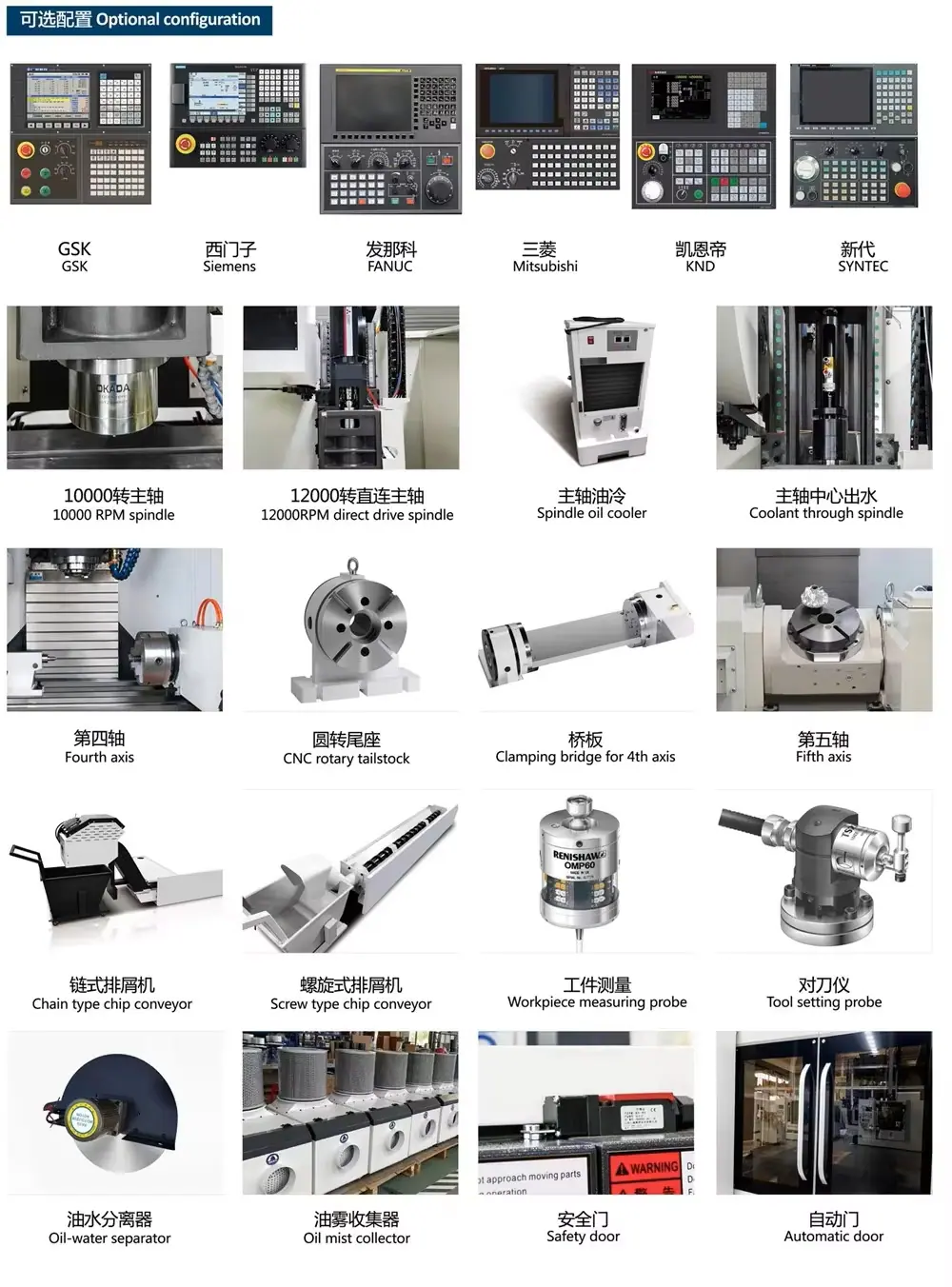

Almacén de herramientasAlmacén de herramientas

-

Sombrero 16 sin brazos

(Opcional: Brazo de disco 16)

Diámetro máximo de la herramientaMáx.Diámetro de la herramienta

mm

-

Φ90

Peso máximo de la herramientaMáx.Peso de la herramienta

kilogramo

-

8

Peso de la máquinaPeso de la máquina

kilogramo

2100

3000

DimensionesDimensión total

mm

2200x1900x2200

1900x1700x2100
