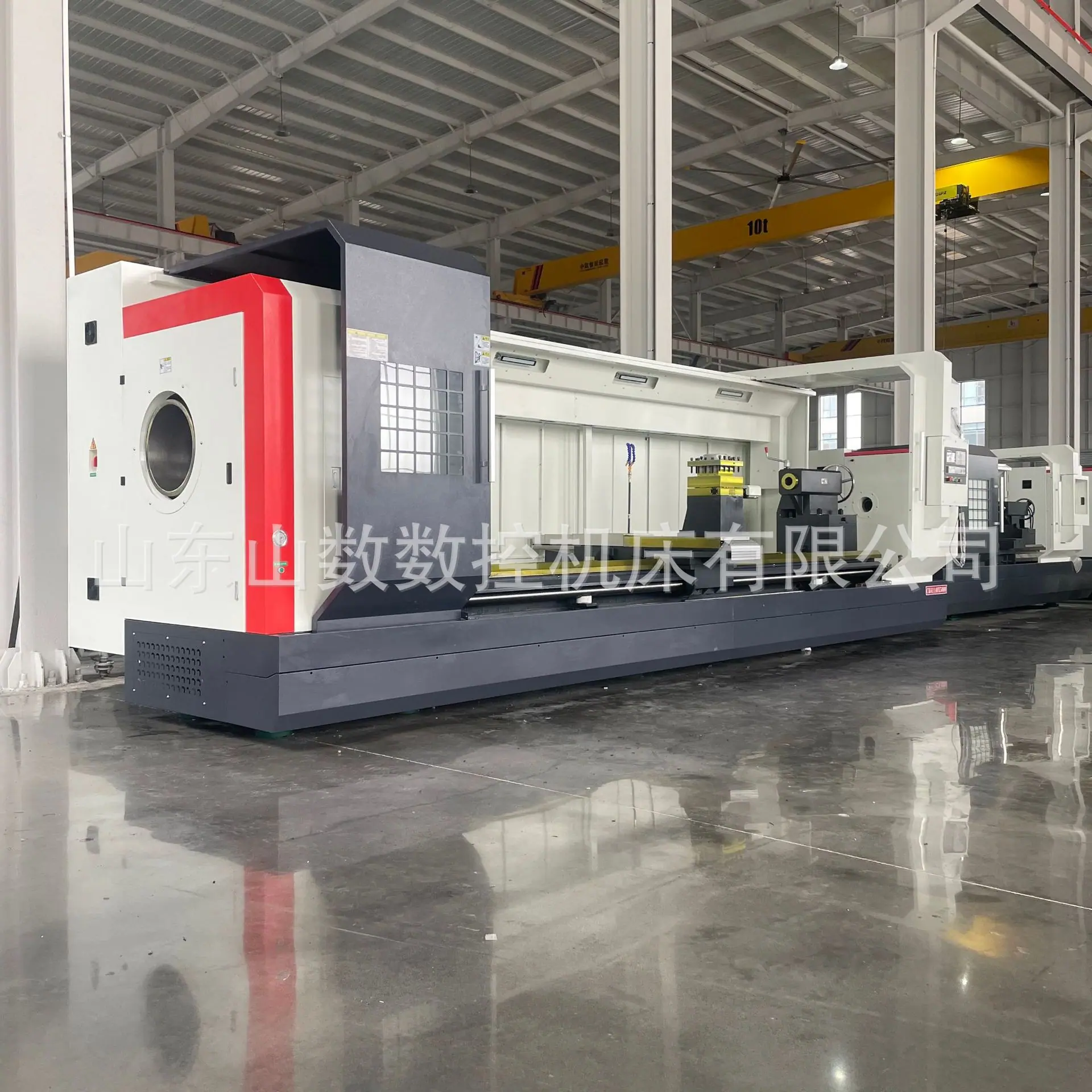

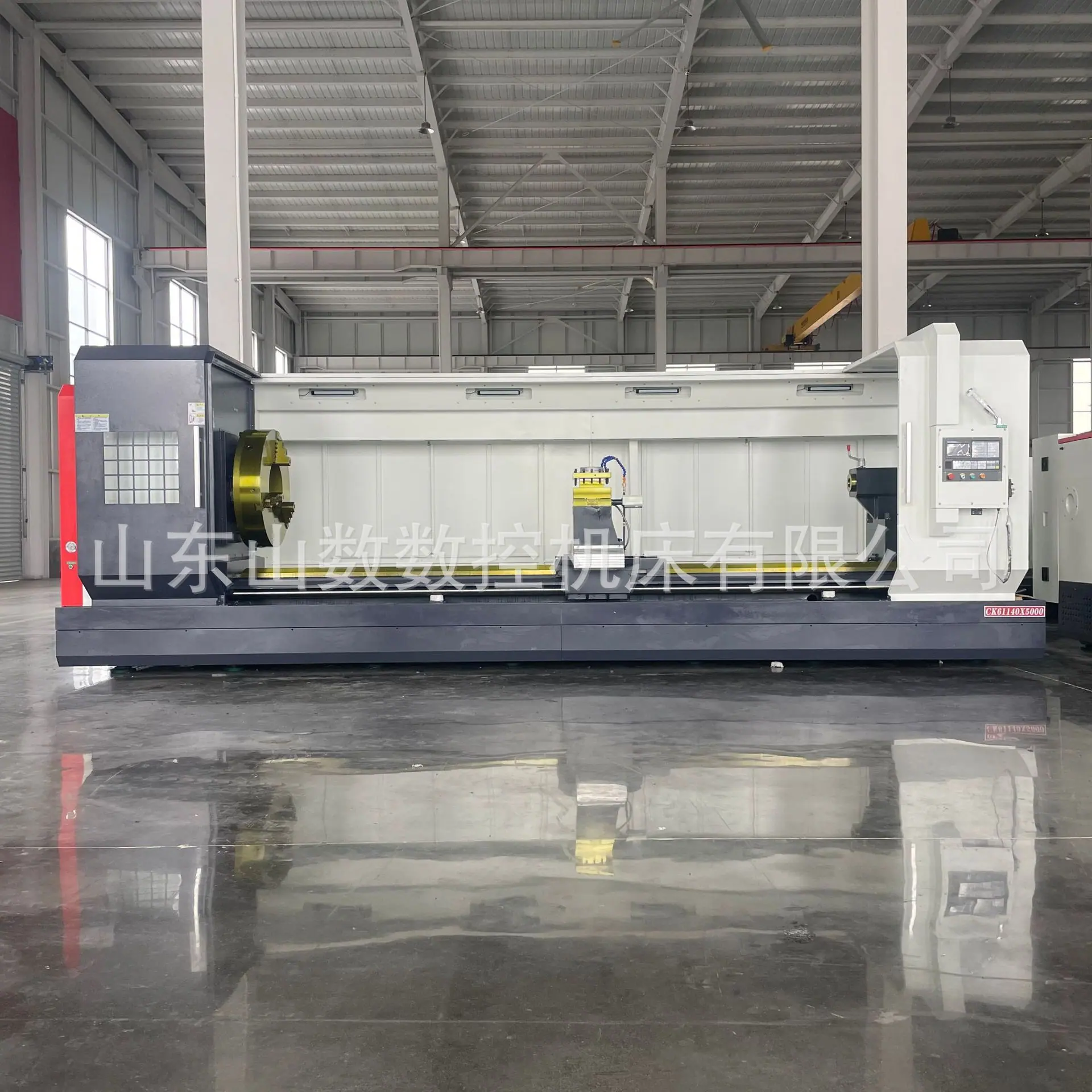

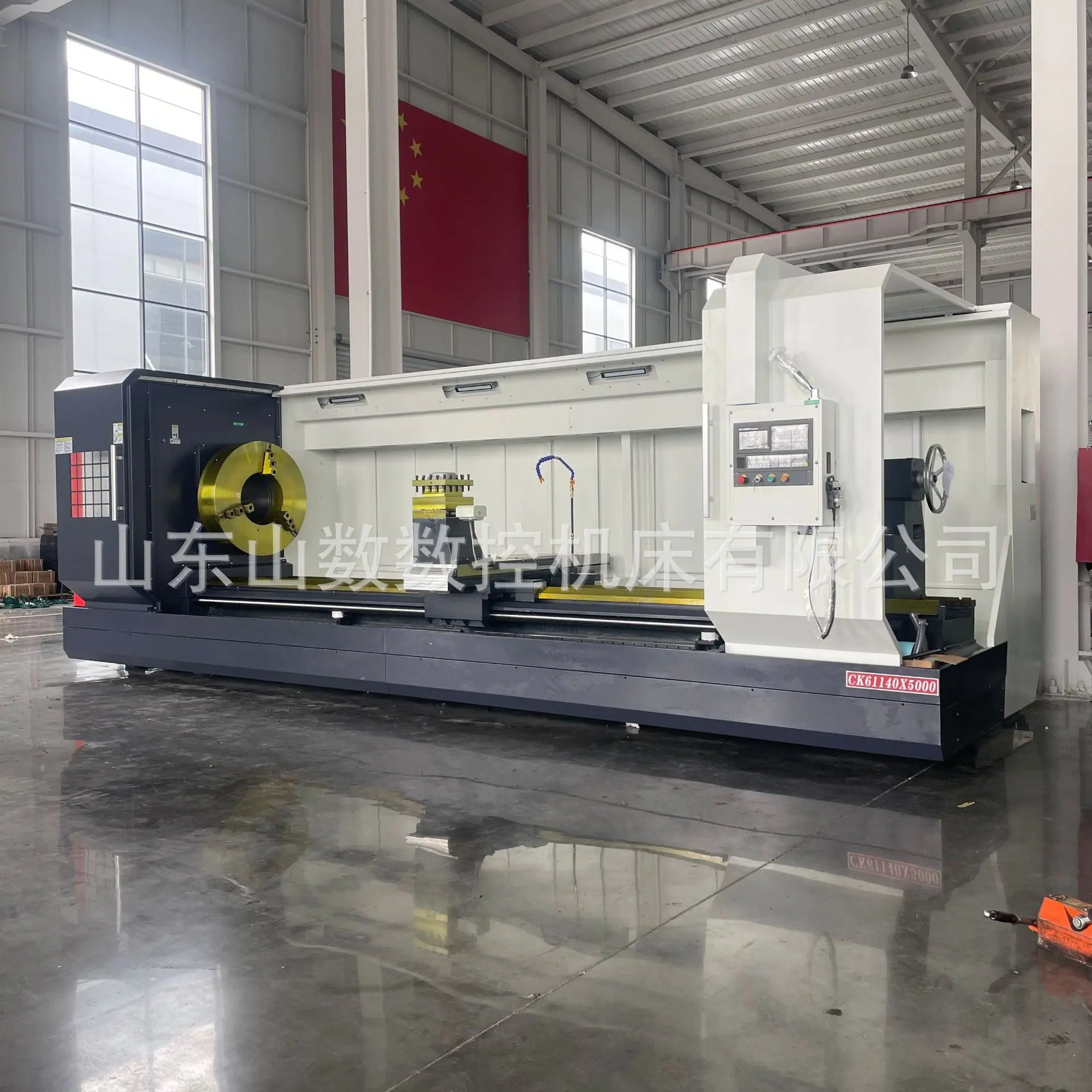

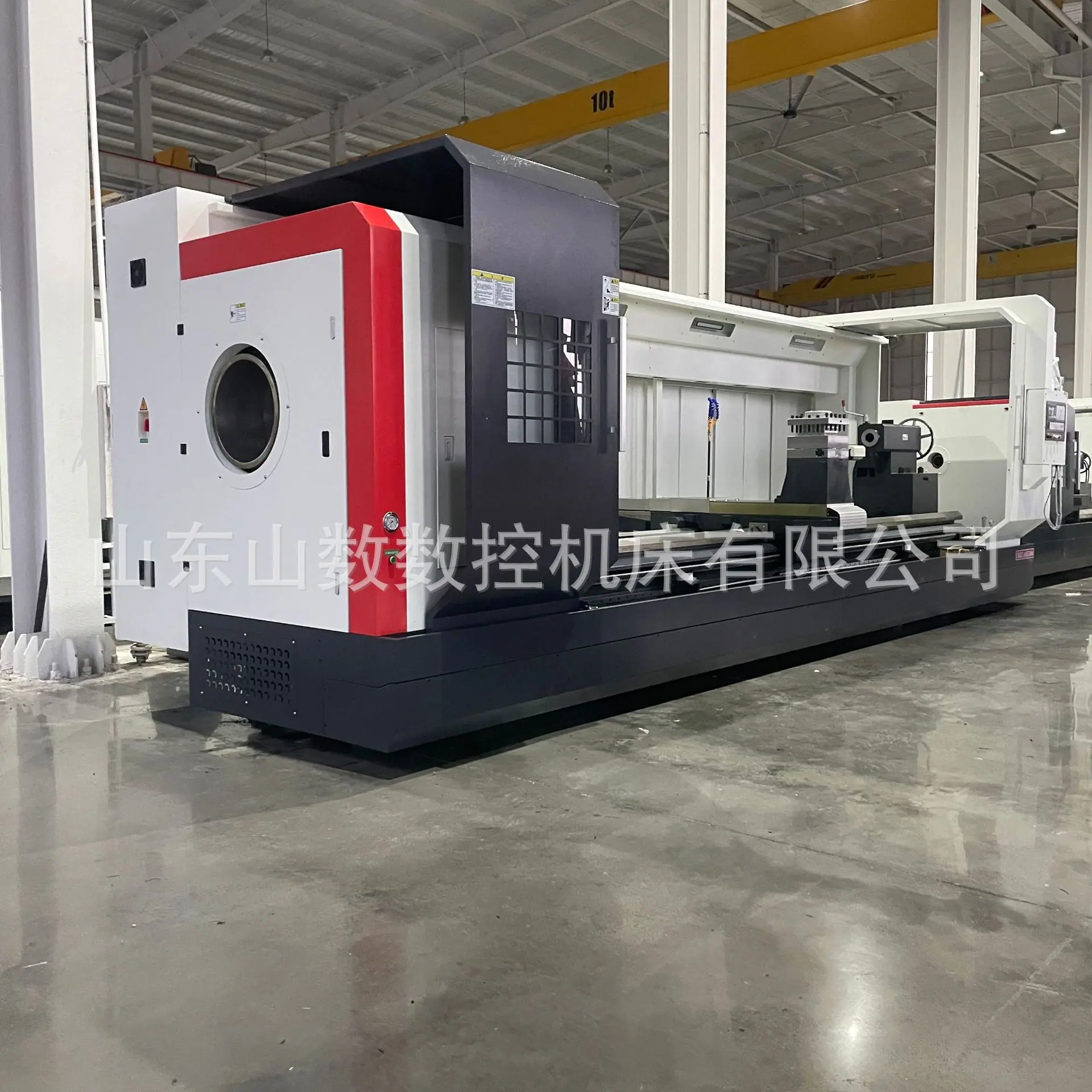

Torno CNC de Alta Resistencia Ck61140 Máquina Herramienta CNC Grande 61140X5000 Riel Ancho Agujero Grande para Corte Pesado

Ancho del riel de la máquina

755mm

Diámetro máximo de rotación del lecho

1550 mm

Longitud máxima de la pieza de trabajo (círculo exterior de torneado)

3000-10000mm

Peso de la pieza de trabajo entre dos centros

6/10 toneladas (preste atención al límite de velocidad cuando la pieza de trabajo es pesada)

Diámetro máximo de rotación de la pieza de trabajo en el portaherramientas

Φ1070mm

Huso

Cojinete delantero del husillo

Φ200/220 mm (opcional)

Rango de velocidad del husillo

Cuatro etapas continuas

1.ª marcha

T2

T3

4ª marcha

rango de rotación

5～40 rpm

20～80 rpm

40～160 rpm

80～315 r/min

Cambio de marchas

cambio de marchas hidráulico

Diámetro del orificio pasante del husillo

Φ130 mm

Cono frontal del orificio interior del husillo

Métrico 140#

Especificaciones del cabezal del husillo

A2-15

Tamaño del mandril

Φ1000 mm

Forma de mandril

Manual de cuatro garras de acción simple

Motor principal

potencia del motor principal

Servomotor de 30 kW

Forma de transmisión

Transmisión por correa C

Alimentar

Recorrido del eje X

850 mm

Recorrido del eje Z (extremo del mandril hasta el extremo del contrapunto)

2750/3750/4750/5750 mm

eje x rápido

4 m/min

Eje z rápido

4 m/min

Porta cuchillos

Portaherramientas vertical de cuatro estaciones

Portaherramientas eléctrico

Modelo de portaherramientas

LD4B-C6100

Portaherramientas lado opuesto

300×300 mm

Sección de la barra de herramientas

45×45 mm

contrapunto

Tipo de contrapunto

Contrapunto manual

Diámetro del husillo del contrapunto

φ160 mm

Recorrido del husillo del contrapunto

300 mm

Orificio cónico del husillo del contrapunto

Métrico 80#

Forma general del movimiento del contrapunto

Colgante/Motorizado
