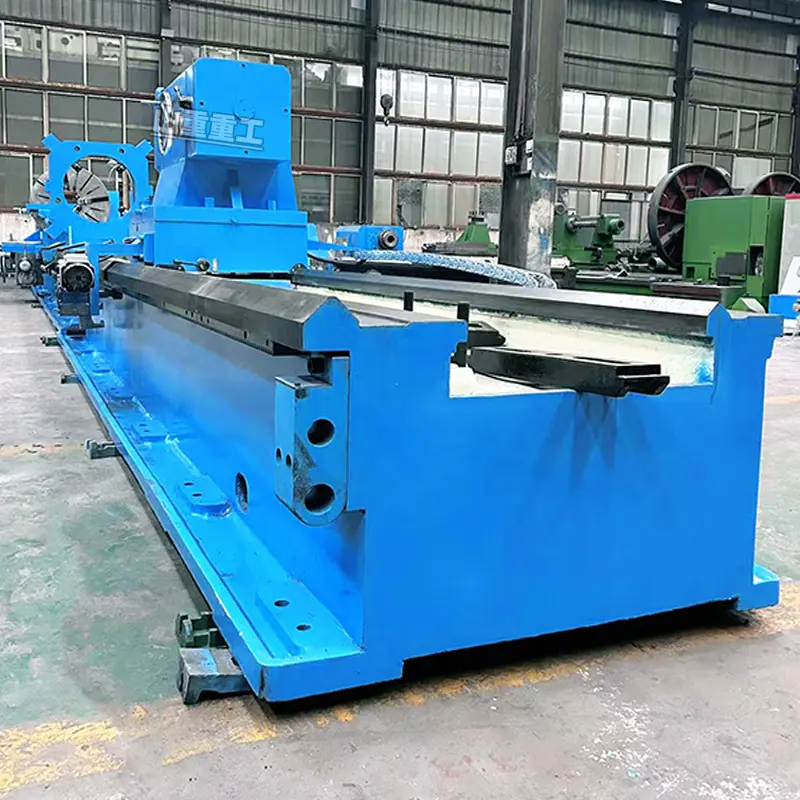

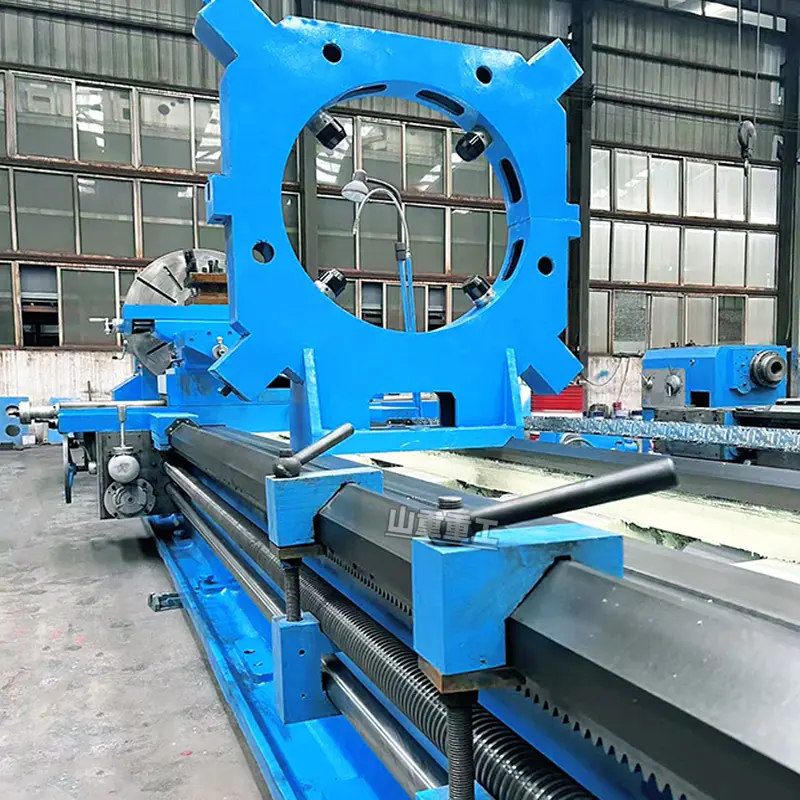

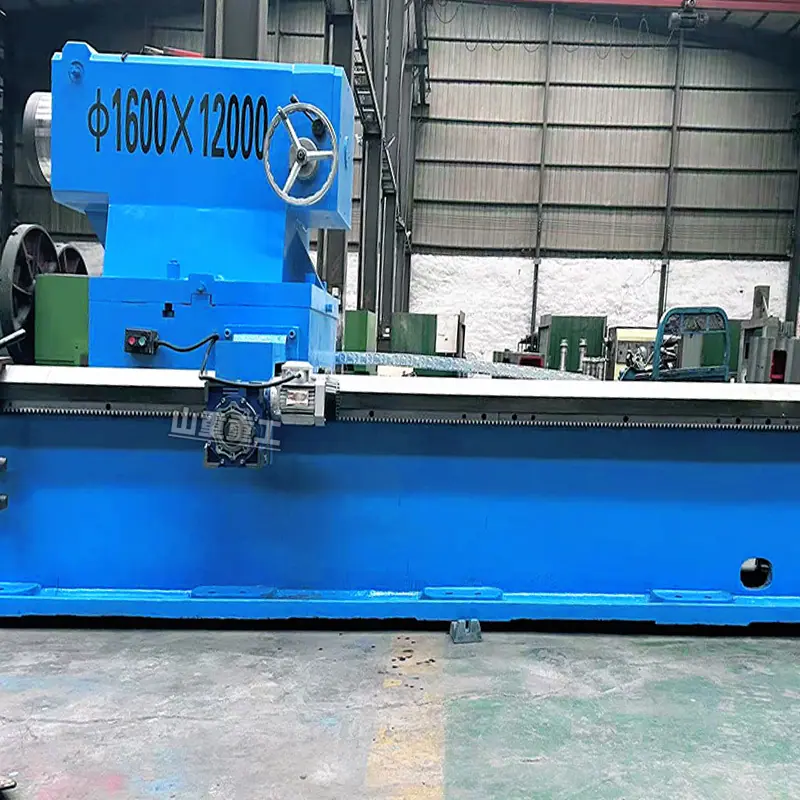

Torno de Trabajo Pesado Cw61250 Torno Horizontal Grande 2500 Torno de Trabajo Pesado Corte Pesado Torno Ordinario 61250X 3m

proyecto

unidad

CW61250

Diámetro máximo de rotación del lecho

mm

2500

El diámetro máximo de corte de la pieza de trabajo que pasa a través del soporte

mm

2000

Longitud máxima de corte

mm

2m-15m

Ancho de la barandilla de la cama

mm

1100

Código de extremo del husillo

A2-15(8×M22)

Diámetro del orificio pasante del husillo

mm

130

Orificio cónico del extremo delantero del husillo

mm

1:20/140

Rango de velocidad del husillo

r/min

Adelante: 2~200 ; Reversa: 3.5~291

Tipos de velocidad del husillo

Rotación hacia adelante: 21;                Rotación inversa: 12

Número de cantidades de avance vertical y horizontal

56/56

Gama de alimentación

mm

Vertical: 0.1~12

; Horizontal: 0.05~6; Soporte superior de herramienta: 0.025~3

Rango de rosca métrica

mm

44;1~120mm

Rango de números de rosca en pulgadas

31;28~1/4

Rango de números de subprocesos del módulo

mm

45;0.5~60mm

Rango de números de rosca de paso de diámetro

38;1/2~56DP

Distancia vertical desde el centro del husillo hasta la superficie base de la herramienta

mm

48

Ángulo de rotación del portaherramientas

Cada vez

±90°

Recorrido lateral máximo del poste de herramientas inferior

mm

1005

Carrera máxima del soporte de herramienta superior

mm

300

Sección de la barra de herramientas

mm

45 (Tamaño del portaherramientas 260x260)

Portaherramientas velocidad de movimiento rápido

mm/min

Vertical: 3740; Horizontal: 1870; Soporte para cuchillos pequeños: 935

Diámetro del manguito del contrapunto

mm

240

Recorrido del manguito del contrapunto

mm

300

Orificio cónico del manguito del contrapunto

Métrico 100

potencia del motor principal

kilovatio

30 kW

Longitud de la máquina

mm

17100

Ancho de la máquina

mm

2150

Altura de la máquina

mm

2550

Peso máximo de la pieza de trabajo

kilogramo

15000
