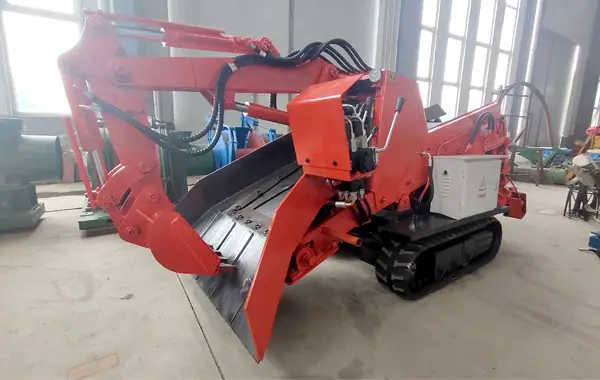

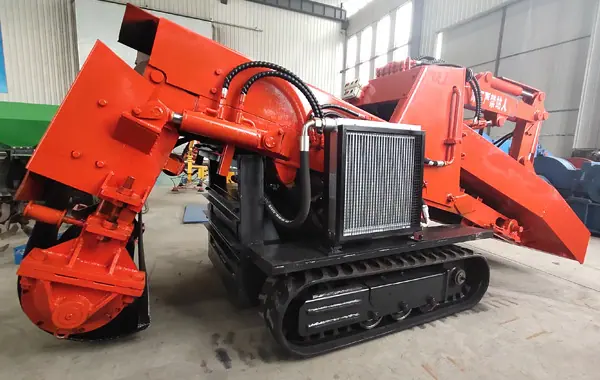

Fabricante de Rascador de Escoria sobre Orugas Tipo Excavadora, Rascador de Escoria sobre Orugas para Excavación de Túneles, Rascador de Escoria para Minería

Usos principales del raspador de escoria

Aplicable a maquinaria de construcción para excavación de túneles, ingeniería minera, ingeniería hidráulica, etc., y túneles de desvío de agua de sección pequeña, maquinaria para escoria (mineral) de mina, esta máquina se utiliza principalmente para la recolección y carga de transporte de construcción de piedra triturada y materiales de tierra en algunas minas no peligrosas como minas de fosfato, minas metálicas y no metálicas con espacio de producción estrecho y escala de producción pequeña.

Características del raspador de escoria

Es un dispositivo de producción que combina el manipulador con el transportador, integrando las funciones de recolección y transporte en una sola unidad, y adopta un sistema de control electrohidráulico. Ofrece seguridad, bajo consumo de energía y alta eficiencia. Es un equipo de minería indispensable para minas y pequeños túneles, y sustituye a la maquinaria manual y de otro tipo.

Ventajas del raspador de escoria

La máquina tiene cinco funciones: desplazamiento hidráulico, excavación y recolección, transporte, carga y limpieza de fondo. El desplazamiento hidráulico se acciona mediante un motor hidráulico, un reductor, un eje de transmisión y, a continuación, el reductor para accionar las ruedas. El motor hidráulico tiene tres funciones: avance, retroceso y frenado automático. La excavación y recolección la realiza el manipulador. Este manipulador realiza las funciones de excavación, extensión del brazo, carga y descarga. El brazo puede subir, bajar y girar a izquierda y derecha. La excavación y recolección se controla hidráulicamente mediante dos palancas. Su funcionamiento es similar al de una excavadora. Esta tecnología supone una mejora integral del proceso de operación de una excavadora grande. Es fácil de usar y operar. Las funciones de transporte y carga las realiza el sistema de transporte. El bastidor del transportador se controla mediante un cilindro hidráulico para subir y bajar. La rueda delantera se apoya cuando el bastidor del transportador desciende. Al mismo tiempo, el puerto frontal de recepción de material del bastidor del transportador está en mayor contacto con el mineral, lo que aumenta la estabilidad durante el trabajo. Al mismo tiempo, puede conectar materiales a granel y nivelar el suelo.

Principales parámetros técnicos del raspador

ZWY-60/15T

Adecuado para pozos de minas de más de 2,4 x 2,4

Longitud de la máquina mm 6400

Ancho de la máquina 1730

Altura de la máquina 1650

Distancia entre ejes 1580

Distancia entre ejes 1470

Material mineral que pasa tamaño 650*430

Distancia mínima al suelo: 190

Peso de la máquina kg 3200

Altura de elevación del estante de material mm 2100

Altura de carga del rack 1500

Adecuado para cajas de carga de longitud ≤1800

Longitud de extensión del cucharón desde la boca de la pala 1740

Altura de elevación del cucharón 2600

PotenciaKW 15

Ángulo de rotación de la pluma (°) 73

Velocidad de desplazamiento km/h 2,5/1,4

Fuerza de excavación KN 11.1

Eficiencia de carga de escoria T/h 70-140

Altura desde la cabeza del conductor hasta el suelo mm 1800

Pendiente del bastidor transportador (°) 24
