Sensor Fotoeléctrico Jiale Carlo Gavazzi Suizo Pd30Ctbx20Bpxxio

Nombre del producto:Sensor Fotoeléctrico CARLO GAVAZZI PD30CTBx20BPxxIO

Número de producto:PD30CTBx20BPxxIO

Descripción del Producto:

PD30CTBx20BPxxIO es la generación más nueva de sensores fotoeléctricos de alto rendimiento, que adopta la nueva función IO-Link, la cual puede resolver la mayoría de las tareas de detección. Estos sensores utilizan una carcasa compacta de ABS de 10 x 20 x 30 mm y se pueden usar dentro del rango.

Características de rendimiento:

- Sensor de supresión de fondo rojo o infrarrojo con IO-Link, distancia ajustable de 25 a 200 mm mediante potenciómetro o IO-Link.

- Funciones de aplicación: Reconocimiento de patrones, velocidad y longitud, funciones de segmentación, y monitoreo de objetos y huecos.

- Inmunidad a perturbaciones del vecindario, se pueden seleccionar hasta 3 sensores

- Los requisitos específicos del OEM se pueden personalizar fácilmente utilizando la función IO-Link integrada.

- La salida se puede operar como una salida de interruptor estándar o en modo IO-Link. La salida eléctrica es configurable como PNP / NPN / Push-pull / Entrada Externa, Normalmente Abierta o Normalmente Cerrada.

- La función de temporizador se puede configurar, como retardo al encendido, retardo al apagado y disparo único.

- Función de registro: Temperatura, contador de detecciones, ciclos de encendido y horas de funcionamiento.

- Modos de detección: Modos de Supresión de Fondo (BGS), Punto Único, Doble Punto, Ventana y Supresión de Primer Plano (FGS).

- Funciones lógicas: AND, OR, XOR y FF-SR con habilitación.

- Salida Analógica: En modo IO-Link, el sensor producirá una salida de datos de proceso analógicos de 16 bits, representando varios datos de proceso seleccionables como el nivel de señal recibido.

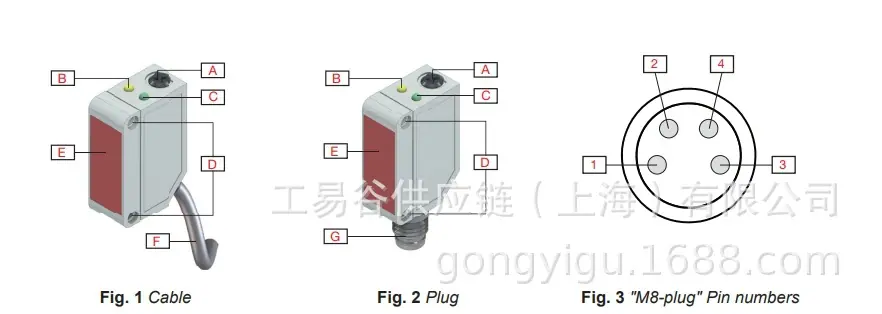

Estructura y detalles del producto:

Un ajuste de sensibilidad (ajustador micro superior)

LED Amarillo B

LED Verde C

Agujeros de montaje M3 para instalar sensores

Ventana de Inducción E

Cable de PVC F de 2 conductores y 4 hilos, diámetro de 3.3 mm

G M8, conector macho de 4 pines

1 Marrón

2 blancos

3 Azul

4 Negro

Características y Accesorios Opcionales:

- Detectar si un objeto está bloqueando la luz emitida por el transmisor.

- La distancia de detección es independiente del color del objeto detectado.

- Después de conectarse a la estación maestra IO-Link, el sensor puede operar en modo IO-Link o en modo de E/S estándar.

- La distancia de detección de la medición como datos de proceso.

- Protección contra interferencias adyacentes

- Detectar distancia a través de potenciómetro, pantalla lineal o parámetros IO-Link.

- Resultados de calidad operativa y calidad de enseñanza.

- Datos de temperatura para mantenimiento preventivo.

- Inspección delantera para mantenimiento preventivo.

accesible Ajuste de Parámetros de la Interfaz IO-Link:

- Distancia de detección e histéresis.

- Modo de detección: Punto único, punto doble o modo de ventana.

- Funciones de temporizador, como inicio retardado, parada retardada, disparo único en flanco ascendente o descendente.

- Funciones lógicas como Y, O, XOR y Flip-Flop SR.

- Entrada externa.

- Función de grabación: temperatura más alta, temperatura más baja, tiempo de funcionamiento, ciclo de funcionamiento, ciclo de encendido/apagado, número de minutos por encima de la temperatura más alta, número de minutos por debajo de la temperatura más baja, etc.

- Lag automático

- Funciones especiales: Funciones especiales: Reconocimiento de patrones, velocidad y longitud, función de segmentación, y monitoreo de objetivo y espacio.

Parámetros técnicos:

- Cuerpo principal: ABS

- Vidrio frontal: PMMA, rojo

- Eje de la recortadora: POM, gris

- Indicador: TPU, transparente

- Sello: NBR70

- Dimensiones: 10 x 30 x 20 mm

- conectar

• Cable: 2 metros, 4 hilos 4 x 0.14 mm², Diámetro = 3.3 mm, PVC, negro

• Enchufe: M8, 4 pines, macho

- Temperatura ambiente

• Temperatura de operación: -25°... +60°C (-13°... +140°F)

• Temperatura de almacenamiento: -40° ... +85°C (-40° ... +185°F)

- Rango de humedad ambiental

• Trabajo: 35% ... 95%

• Almacenamiento: 35% ... 95%

- IO-Link

• Velocidad de transmisión: COM2 (38,4 kbaud)

• Estándar SDCI: IEC 61131-9

• Tiempo mínimo de ciclo: 5 ms

• Modo SIO: Sí

• Nivel mínimo del puerto primario: A (4 pines)

• Longitud de datos del proceso: 32 bits

- Lugar de origen:Italia

Tamaño del producto:

Aplicaciones:

- Reconocimiento de Patrones: Un método simple para verificar si el producto se fabrica según las especificaciones. Por ejemplo, en la producción de muebles, las etiquetas o los agujeros deben ajustarse a un patrón definido. - Velocidad y Longitud: Monitorear la velocidad y la longitud de los objetos en una cinta transportadora para clasificarlos según sus dimensiones.

- Función de división: Una función de conteo que emite una señal cuando se alcanza un nivel de conteo preestablecido. Por ejemplo, cuando se han empaquetado un cierto número de artículos en una caja, indicará que se use una nueva caja.

- Monitoreo de Artículos y Espacios: Esta función puede separar los artículos buenos y los espacios entre ellos, por ejemplo, una máquina de empaque solo acepta artículos con las dimensiones y espacios correctos.
