Instrumento Sonda para Rastreo de Perforación Minera en Venta Fácil de Operar Yzg9-T Instrumento Sonda para Rastreo de Perforación Minera

Instrumento ligero especial para medición de trayectoria para agujeros de paso de agua en tubería de perforación: Es un instrumento ligero de medición de trayectoria especialmente desarrollado para avanzar agujeros de paso de agua en tubería de perforación para resolver el problema de la pérdida de sondas de trayectoria debido a colapso del agujero, atasco de la broca, deslizamiento de la broca, etc.

Se utiliza el giroscopio de ultra-micro, que no se ve afectado por materiales ferromagnéticos. El software inteligente de medición y procesamiento registra la profundidad de la barra de perforación y el azimut e inclinación de la barra de perforación. El chip guarda automáticamente los cambios en el ángulo de balanceo y la posición de la barra de medición de profundidad. El software analiza y calcula automáticamente la profundidad y la trayectoria del agujero de perforación.

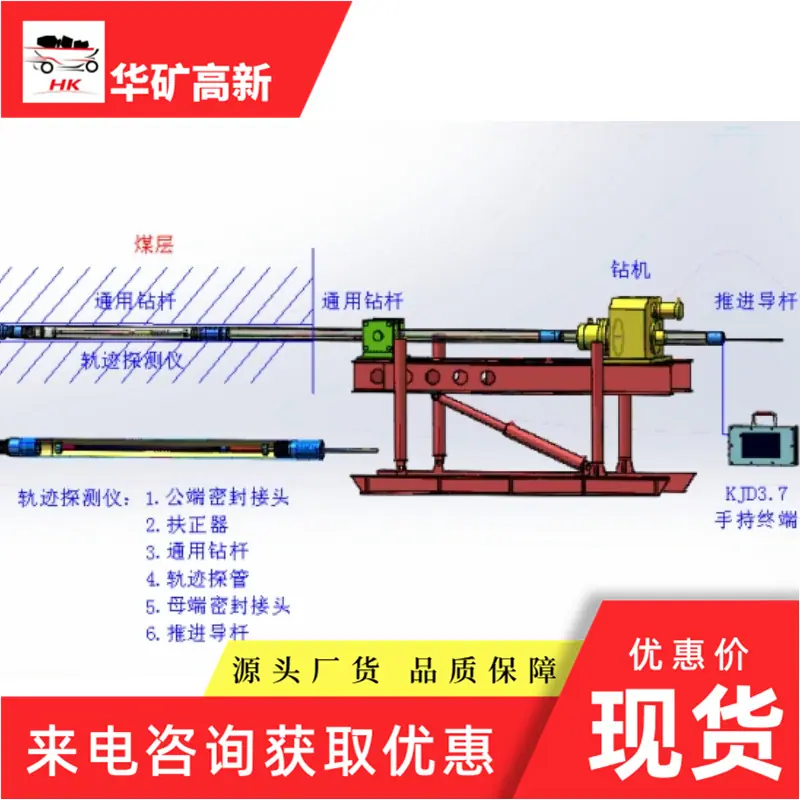

Después de completar la perforación y sin haber retirado la barra de perforación, se utiliza una barra guía especial para avanzar gradualmente a lo largo del agujero de agua de la barra de perforación hasta el fondo del pozo, medir la trayectoria de perforación y completar la calibración final de la posición del agujero.

Tiene la función de medir la trayectoria de perforación.

Se puede usar en los agujeros de agua de los tubos de perforación ordinarios. Se puede usar en vetas de carbón blando sin perder el seguimiento de la sonda.

Con función de conteo de varilla de perforación.

No se ve afectado por campos magnéticos y no requiere barras de perforación no magnéticas.

El software tiene las funciones de medición auxiliar y diseño de zonas de extracción de gas en blanco entre trayectorias de perforación y perforación suplementaria.

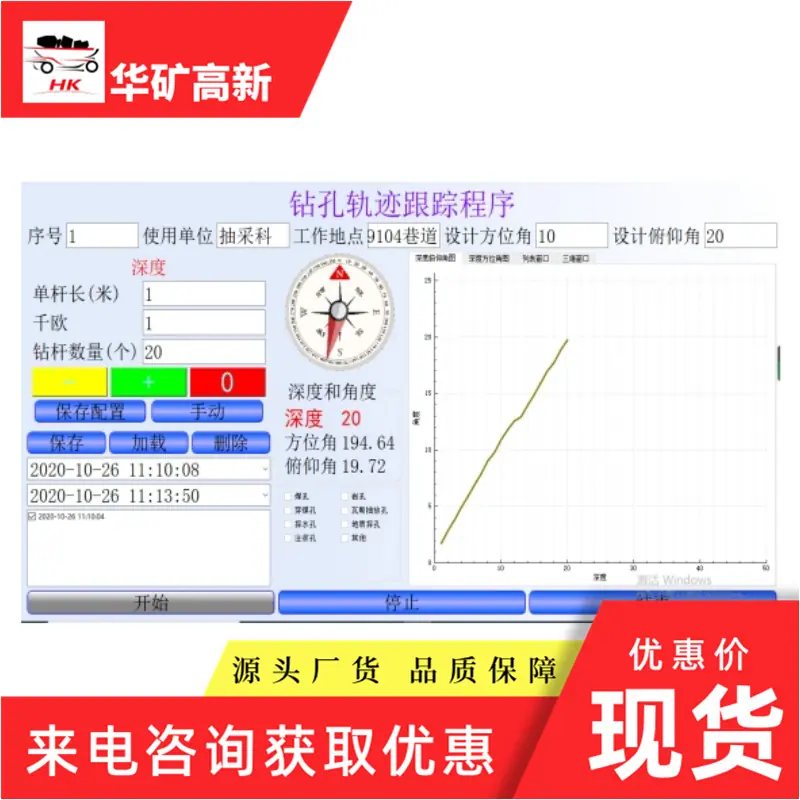

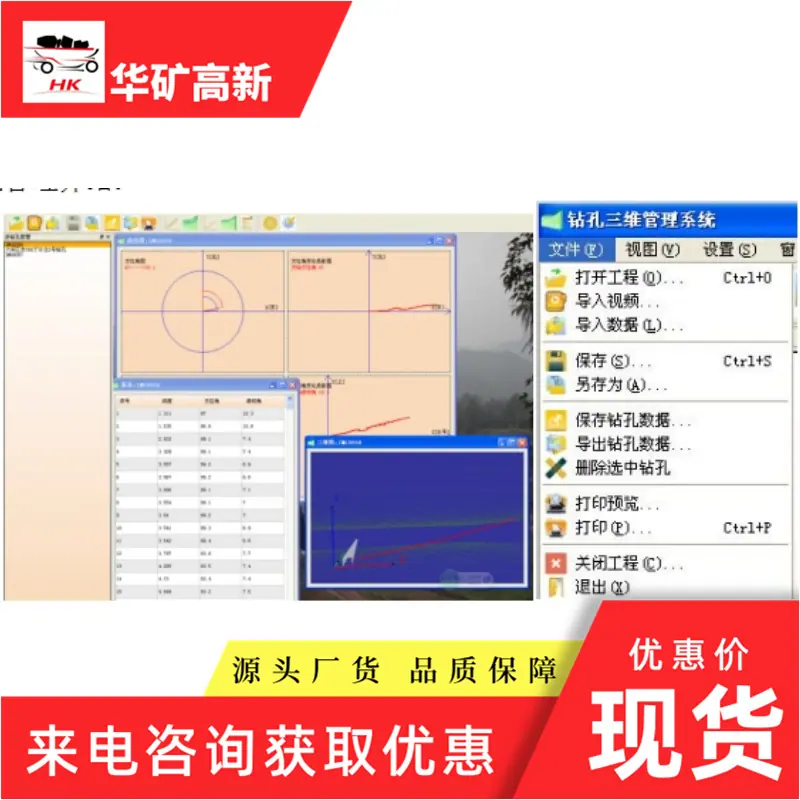

Software de análisis: visualización de trayectoria en tiempo real, visualización en lista, visualización de curvas 2D y 3D, consulta de datos, análisis de datos, gestión de múltiples agujeros de túnel simulado. El software puede calcular la distancia entre dos puntos cualesquiera en trayectorias de perforación adyacentes.

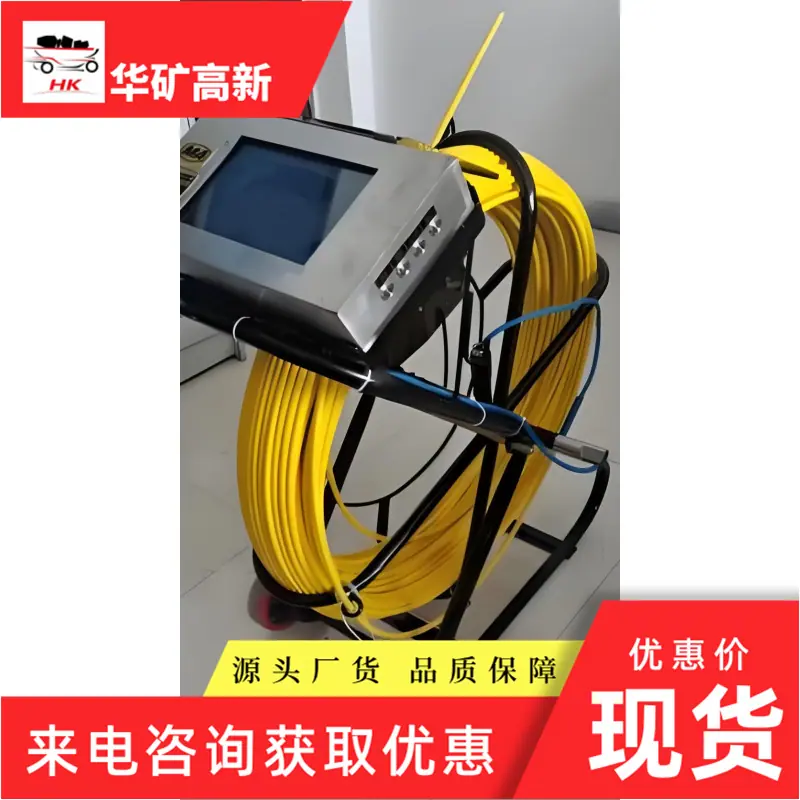

Terminal de datos portátil intrínsecamente segura para minería KJD3.7

Pantalla IPS de 8.1 pulgadas "1280 x 800,

Sistema: Compatible con la versión china de Windows 10 con software de medición y análisis de trayectorias integrado.

Conexión de red: WiFi de banda dual 2.4G+5.8G, Bluetooth BT.

Interfaz USB: Host USB (Windows) / OTG (Android), USB 2.0;

Tiempo de observación: 8 horas Memoria 64

YZG9-TSonda rastreadora de perforación minera

Aplicación: La sonda de seguimiento YZG9-T se utiliza para medir la trayectoria de perforación.

Rango de medición:

Azimut: 0~360 grados. Precisión ±1 grado;

Inclinación: Rango de medición: -90 a 90 grados, precisión: ±0.5 grados.

Ángulo de cara de la herramienta: 0-360 grados, precisión ±1 grado;

Adecuado para tubería de perforación ordinaria, tubería de perforación para agujeros de agua.

Visualización en tiempo real de datos de profundidad de la trayectoria de perforación

Se puede desmontar y solo necesitas llevar la unidad principal al pozo para cargarla.
