Captura Rápida DDZ-30/80/100 banda transportadora banda rompedor de banda máquina de banda dispositivo de protección contra rotura de banda

Arresto rápido,DDZ-30/80/100Captador de rotura de banda para cinta transportadora de banda, captador de rotura de banda

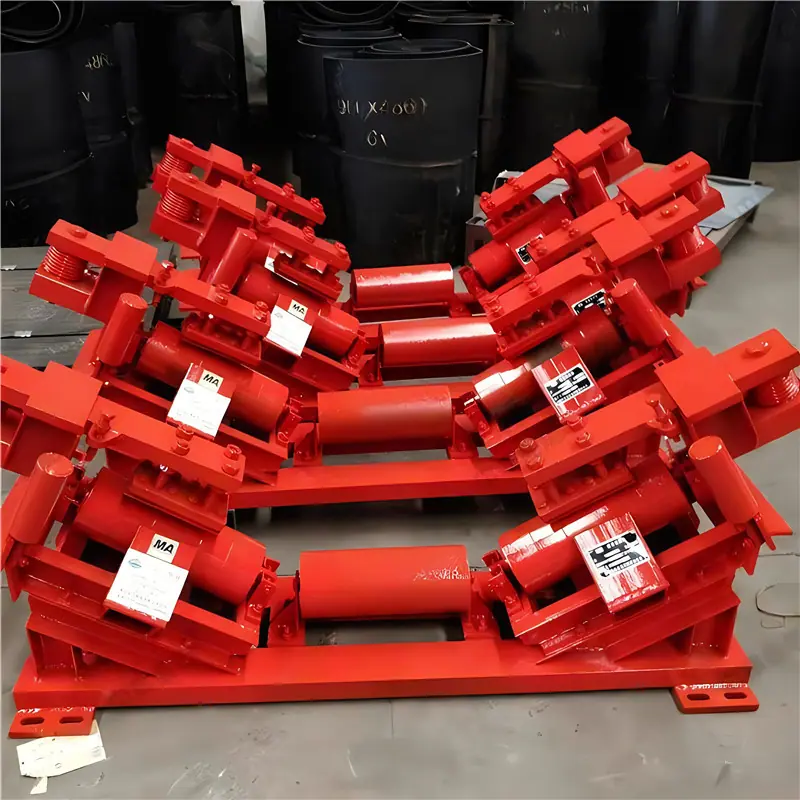

Dispositivo de Arresto de Rotura de Banda para Banda Transportadora Tipo DDZ (en adelante, Arresto de Rotura de Banda) Este producto tiene un rendimiento mejorado, un alcance de protección ampliado y es ampliamente aplicable a la protección de bandas de transportadores que operan en minas, metalurgia, centrales eléctricas, puertos y terminales, etc. Es particularmente adecuado para transportadores de banda de gran ángulo, gran capacidad, larga distancia ascendente u ordinarios. Cuando el transportador de banda experimenta una rotura de banda o falla el dispositivo de retención, el Arresto de Rotura de Banda puede detener rápidamente las secciones pesadas o vacías de la banda que se deslizan repentinamente hacia abajo después de la rotura o pérdida de control de la banda, y también tiene la función de prevenir la desviación de la banda. Puede actuar como un bloqueador de banda cuando sea necesario.

Principio de funcionamiento:

El dispositivo de protección contra rotura de banda se instala en múltiples ubicaciones a lo largo del transportador de banda. Cuando la banda está funcionando normalmente, el rodillo unidireccional en el medio gira con la banda, los bloques de freno en forma de cuña izquierda y derecha están debajo de la banda y no tocan la banda, y el bloque de freno superior se ajusta a ambos lados de la banda y paralelo a la dirección longitudinal de la banda. Cuando la banda se rompe, el bloque de freno superior inferior gira rápidamente hacia la parte superior de la banda, y el bloque de freno en forma de cuña continúa moviéndose a lo largo de la ranura en forma de cuña, sujetando y frenando la banda bajada entre el bloque de freno superior y el bloque de freno en forma de cuña.

Características de rendimiento:

1. Banda de freno de cuña autoblocante, no requiere alimentación externa

2. El bloque de freno contacta la superficie de la banda, la superficie de frenado es grande, la banda

3. El bloque de freno superior puede oscilar, abrirse y ser ajustable hacia arriba y hacia abajo

4. Según la capacidad de carga, el perno sobre el bloque de freno superior se puede ajustar para establecer la longitud de extensión del bloque de freno superior. 5. Los componentes clave están galvanizados para prevenir la oxidación.

6. El soporte de montaje integrado es resistente y fácil de instalar.

7. Se puede instalar un dispositivo de alarma de rotura de banda según los requisitos del usuario.

Parámetros relacionados:

1、Ancho de frenado unilateral (ajustable): 100～150 mm

2、Fuerza dinámica nominal: 50 kN/juego

3、Carga de rotura del dispositivo de protección: ≥100KN

4、 Distancia de Deslizamiento por Rotura de Correa: 300～800 mm

Condiciones de trabajo aplicables:

1. Transportador de banda superior con un ancho de banda de 650 a 2000 mm

2. Bastidor rígido y transportador de banda colgante

3. Ángulo de inclinación del transportador de banda: α≥6°

4. Ángulo de ranura del rodillo de ranura: adecuado para varios ángulos de ranura

1. Al inspeccionar, ajustar o reemplazar piezas, detenga el vehículo y corte la alimentación eléctrica.

2. El número y espaciado de los retenedores de banda rota instalados en el transportador deben cumplir con los requisitos de la Tabla 1 y la Tabla 2; de lo contrario, no se puede garantizar una captura y protección fiables.
