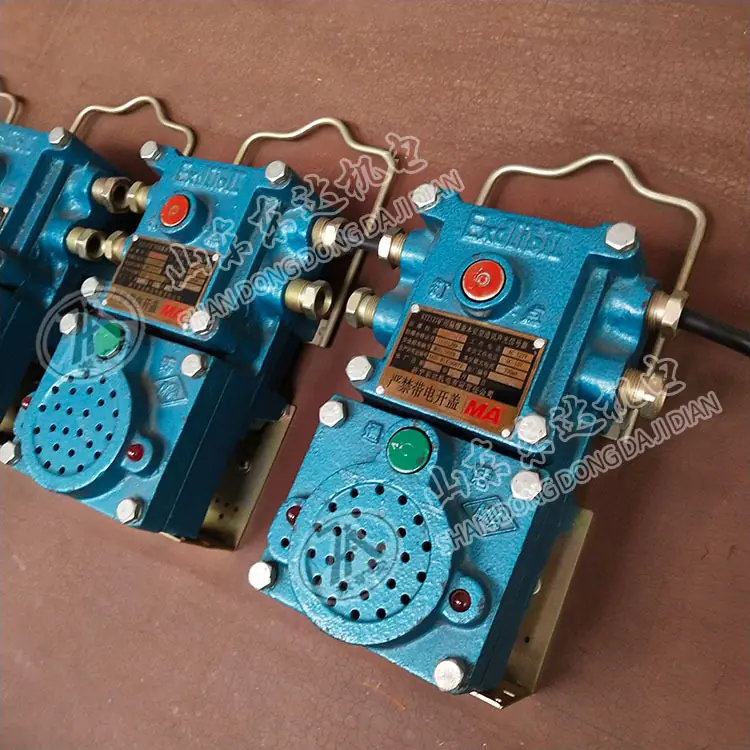

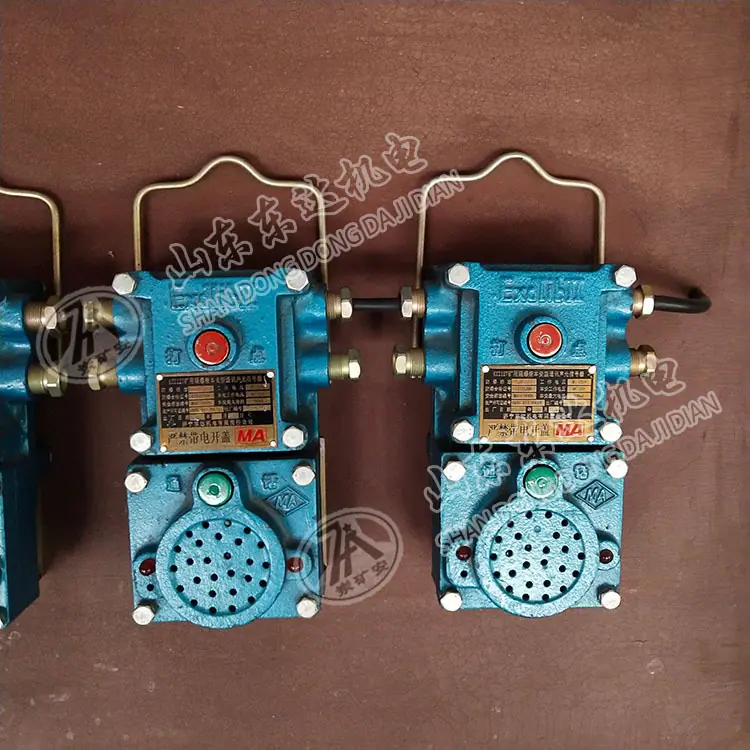

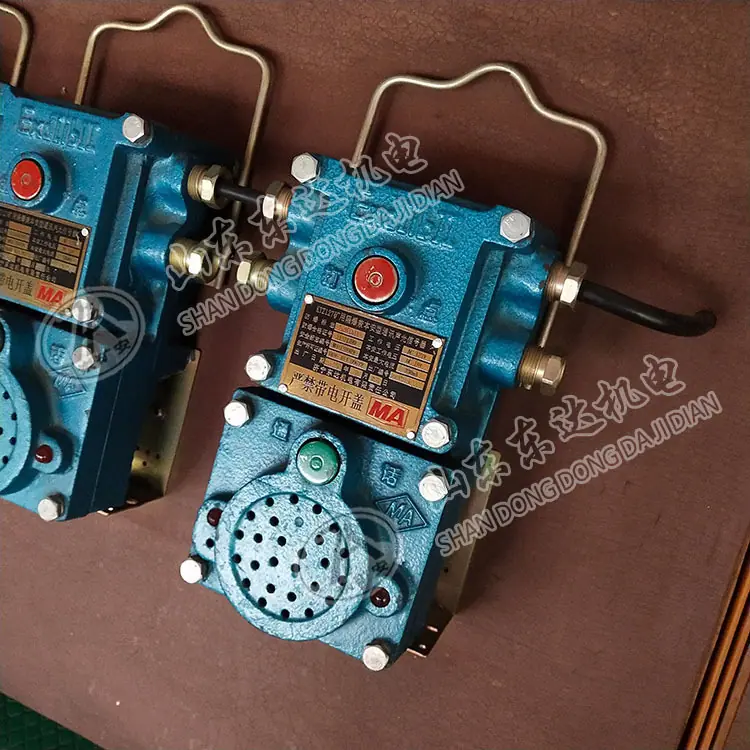

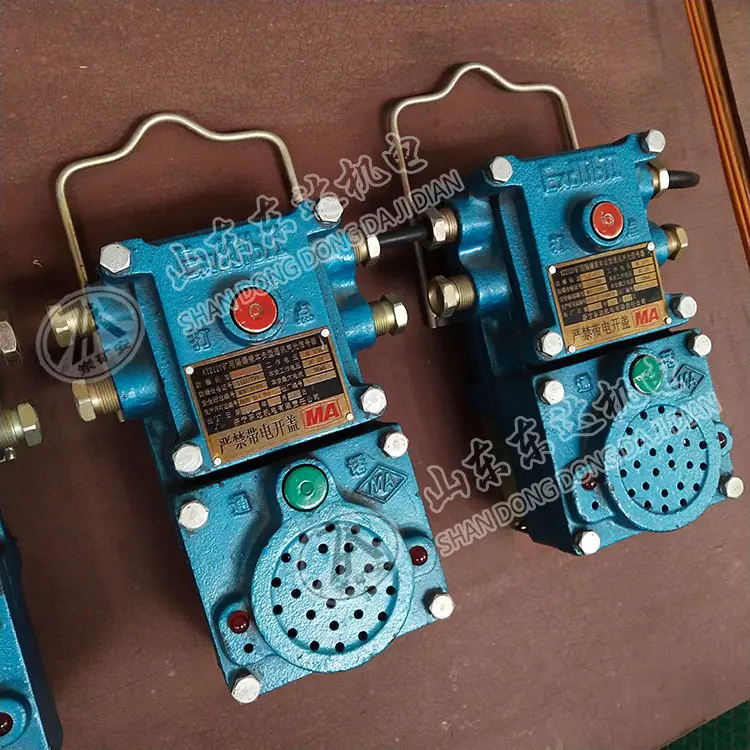

Señalizador Sonoro y Luminoso Antiexplosión y de Seguridad Intrínseca para Minas con Buen Efecto de Comunicación Ktz127 Signal Dotter

El dispositivo de señalización acústica y luminosa a prueba de explosiones y de seguridad intrínseca KTZ127 para minería (en adelante, dispositivo de señalización) se utiliza principalmente en minas de carbón subterráneas donde hay polvo de carbón y gases explosivos. Es adecuado para la comunicación por señales en galerías inclinadas de minas de carbón, transporte por cinta transportadora, etc. También se puede utilizar como teléfono directo entre la sala del cabrestante y la boca del pozo. La comunicación por intercomunicador de portadora se realiza a través de la conexión de alimentación. Las señales acústicas y luminosas se realizan mediante altavoces a prueba de humedad para minería y diodos emisores de luz de alto brillo.

a) Temperatura ambiente: 0℃～+40℃

b) Humedad relativa media: ≤95﹪(+25℃)

c) Presión atmosférica: 80 kPa ～ 106 kPa

d) Lugar de utilización: minas de carbón subterráneas con mezclas explosivas de metano y polvo de carbón pero sin gases corrosivos que puedan dañar el aislamiento.

1、

a) El producto tiene un cableado sencillo, fácil mantenimiento y uso conveniente;

b) La comunicación adopta una portadora de potencia de modulación de frecuencia, que tiene una fuerte capacidad antiinterferente, larga distancia de transmisión y buen efecto de comunicación.

2. El movimiento del producto está encapsulado en epoxi, que es a prueba de humedad y vibraciones y tiene una larga vida útil.

3. Envío de señal: Presione el botón de envío de puntos en la cámara a prueba de explosiones de esta estación para enviar una señal de contacto de audio (punto) a esta estación y a todas las estaciones conectadas.

4. Recepción de señal: Cada estación conectada puede recibir la señal enviada por cualquier estación a través de la portadora de línea eléctrica, enviar una señal de sonido ≥85dB a través del altavoz y enviar una señal de luz visible a 30 metros a través del diodo emisor de luz.

5. Intercomunicador simplex: este dispositivo de señal realiza la función de comunicación de intercomunicador simplex a través de la portadora de línea eléctrica sin cambiar el dispositivo de señal a prueba de explosiones de la mina de carbón existente ni el método de cableado eléctrico.

1. Voltaje de funcionamiento: 127 V CA. Corriente de funcionamiento: ≤200 mA.

2 El rango de fluctuación de voltaje es del 75% al 110% del voltaje nominal.

3. Volumen del sonido: no menos de 85dB.

4. Nivel de sonido de llamada: no menos de 80dB.

5 La distancia de comunicación entre dos señales es ≤ 2000 metros.

6 Señal luminosa: La señal luminosa es roja y la intensidad de la señal luminosa es visible a 30 m en la oscuridad.

7 Parámetros intrínsecamente seguros: Voltaje de funcionamiento intrínsecamente seguro: CC 10 V Corriente máxima intrínsecamente segura: 330 mA

1. Principio de funcionamiento

a. Función de enviar señales sonoras y luminosas.

Como se muestra en la figura, A# y B# son terminales de alimentación, y C# es el terminal de conexión de señal. Al presionar el botón de punto, los terminales C# y B# de todas las unidades conectadas forman un circuito de alimentación a través del acoplador óptico. El bloque integrado IC1 se enciende, envía una señal de sonido al altavoz, enciende el LED y envía una señal portadora de sonido y luz de 200 kHz a través de la línea de alimentación.

b. Función de recepción:

La alimentación del circuito integrado del receptor IC3 se obtiene a través del transformador B1. Cuando no se pulsa el botón de llamada, el circuito integrado del receptor IC3 recibe alimentación. Las señales de sonido y luz enviadas por otras estaciones se acoplan a través de las bobinas L y L3 del transformador B2 mediante la portadora de potencia. La señal de audio detectada por L3 es amplificada por el CI y enviada al altavoz Y para realizar la función de recepción.

c. Función de comunicación simplex:

Al pulsar el botón de llamada, IC2 se alimenta y el sonido se envía a través del micrófono MC. La señal de audio amplificada se acopla a través de L2 y L1 del transformador B2, y la señal de audio detectada por la bobina L1 se envía a otras estaciones a través de la portadora de la línea eléctrica, lo que permite la comunicación simplex.

1. Instalación:

a. Abra la cubierta frontal de la cámara ignífuga y conecte los terminales A# y B# a la fuente de alimentación de 127 V a través del fusible, como se muestra en la Figura 1. Conecte C# al C# de otras estaciones y conecte a tierra el cable del núcleo.

b. El sistema se puede utilizar después de conectarlo a la fuente de alimentación (utilizando un cable con funda de goma de raíz cuadrada de 4 x 1,5).

c. Si el cableado es incorrecto, se producirán ruidos o golpes. En este caso, simplemente intercambie los cables A# y B# de una de las unidades.

2. Uso:

a. Enviar señal (punto): Presione el botón de señal y esta estación y todas las estaciones conectadas enviarán señales de sonido y luz al mismo tiempo.

b. Hablar: Presione el botón de hablar y hable por el micrófono. Las demás personas podrán escuchar la voz de esta estación. Suelte el botón de hablar para recibir la voz de otras estaciones.

a. Por favor, lea este manual de instrucciones detenidamente antes de la instalación y el uso.

b. Los modelos de componentes, las especificaciones y los parámetros eléctricos en el circuito a prueba de explosión no deben modificarse durante el mantenimiento.

c. Está estrictamente prohibido abrir la cubierta o realizar mantenimiento mientras la alimentación esté conectada.

Este producto es adecuado para el transporte ferroviario, por camión y acuático, y debe almacenarse en un entorno con una temperatura de -10 a +40°C y una humedad relativa no superior al 90% (20+5)°C, sin lluvia ni nieve.

otro

La empresa garantiza que los productos enviados desde la fábrica cumplen con los requisitos de diseño, son de excelente calidad y el sistema opera de forma segura y fiable, al tiempo que también proporciona un buen servicio postventa.
