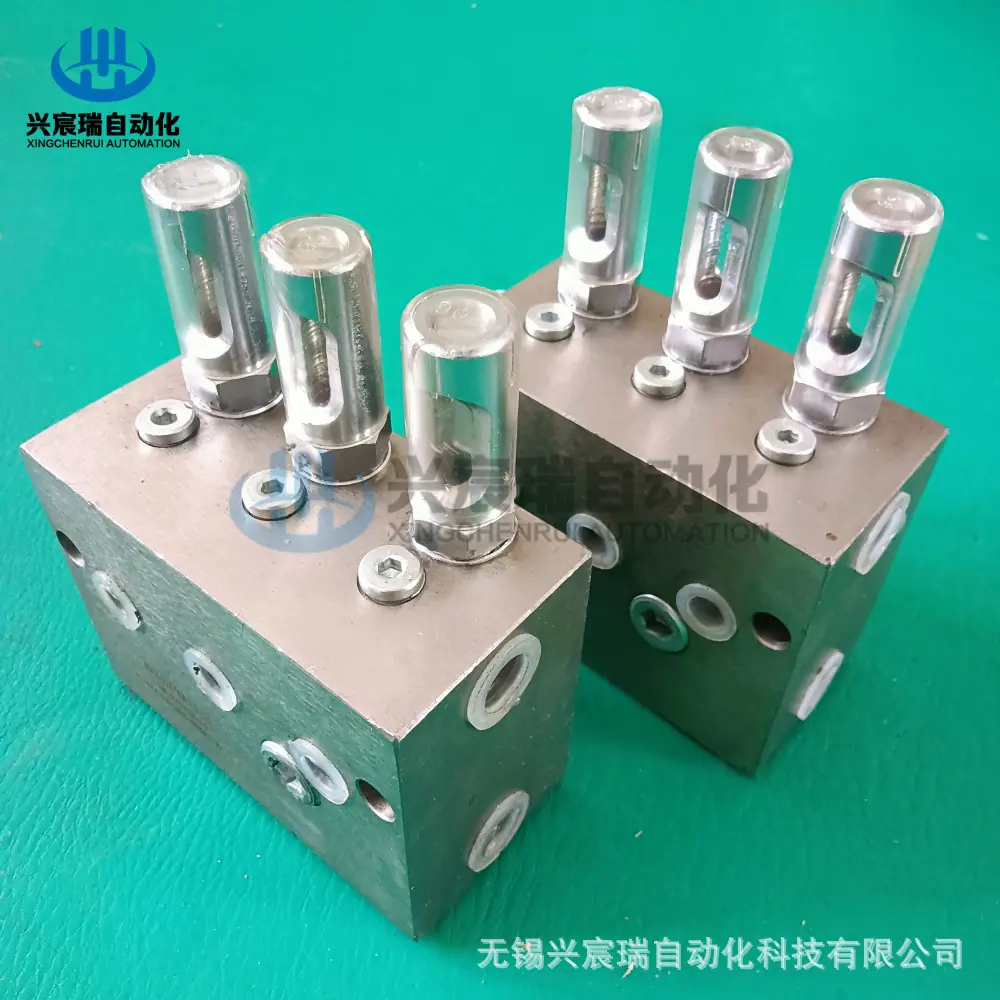

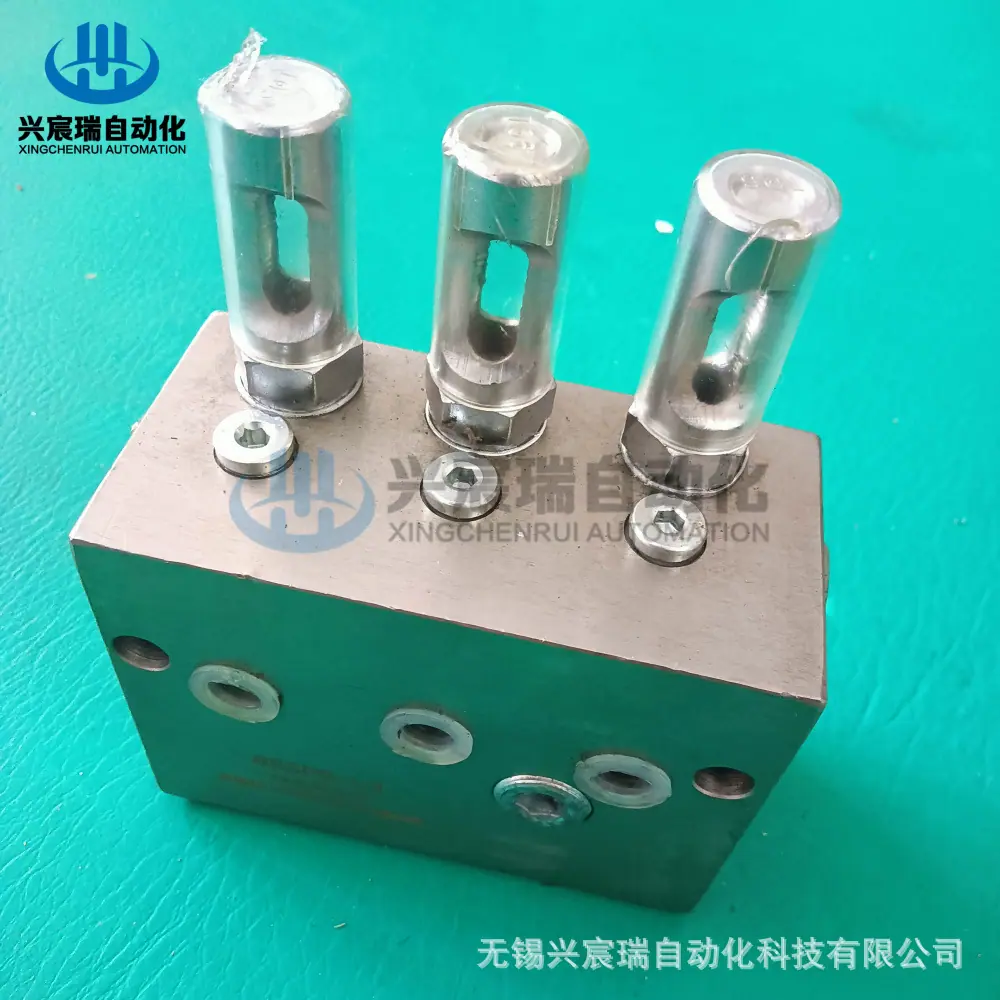

1SDPQ-L4 2SDPQ-L4 3SDPQ-L4 4SDPQ-L4 Divisor de Línea Doble 20MPa

Wuxi Xingchenrui Automation se especializa en la producción y suministro de distribuidores de doble línea 1SDPQ-L4, 2SDPQ-L4 [Garantía de 1 año]

I. Descripción general

Como dispositivo de suministro de aceite dosificador adecuado para sistemas de lubricación centralizada de doble línea con una presión nominal de 20 MPa, acciona directamente el pistón para suministrar aceite bajo la presión alterna de suministro de aceite de las dos tuberías de suministro de aceite, completando así la función de distribuir cuantitativamente grasa a cada punto de lubricación.
El distribuidor de aceite unidireccional serie SDPQ-L tiene entradas de aceite en la parte inferior. El pistón del distribuidor descarga aceite de la misma entrada de aceite tanto en dirección hacia adelante como hacia atrás. Cada vez que el sistema funciona, se descarga aceite de cada entrada de aceite una vez.

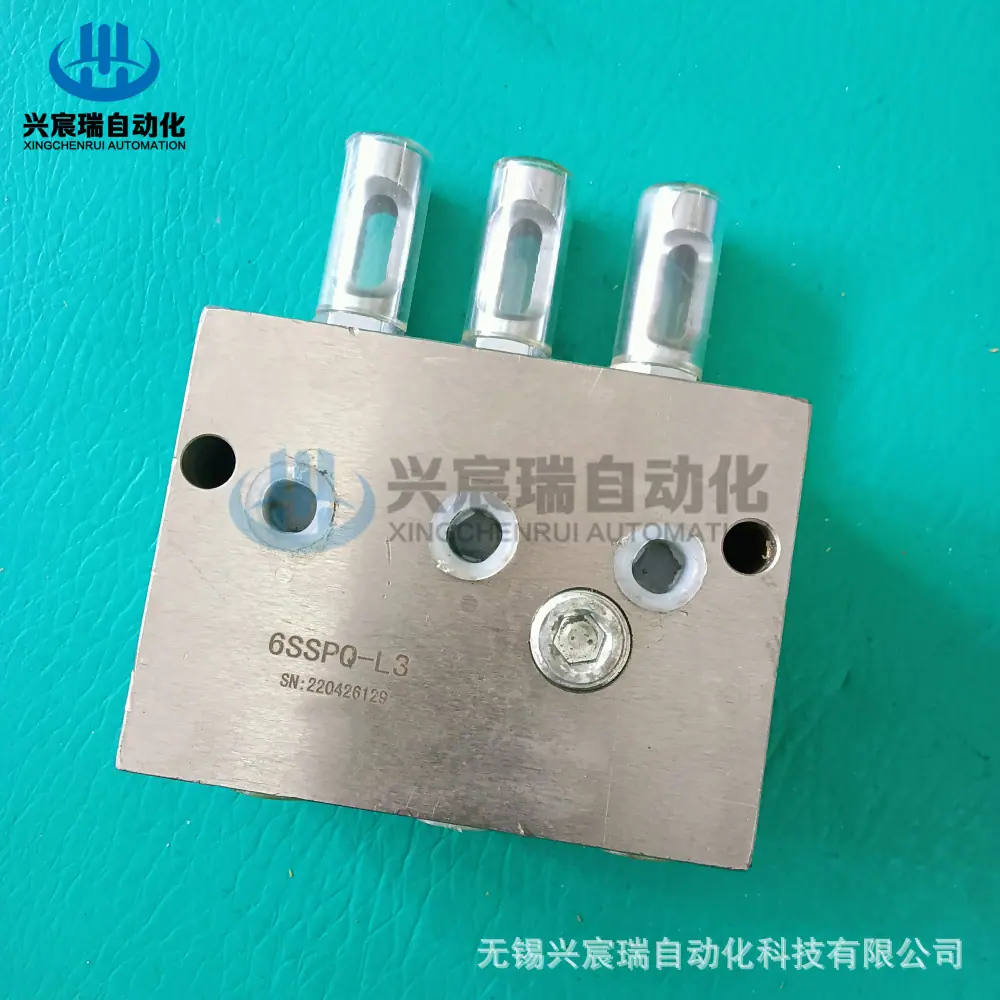

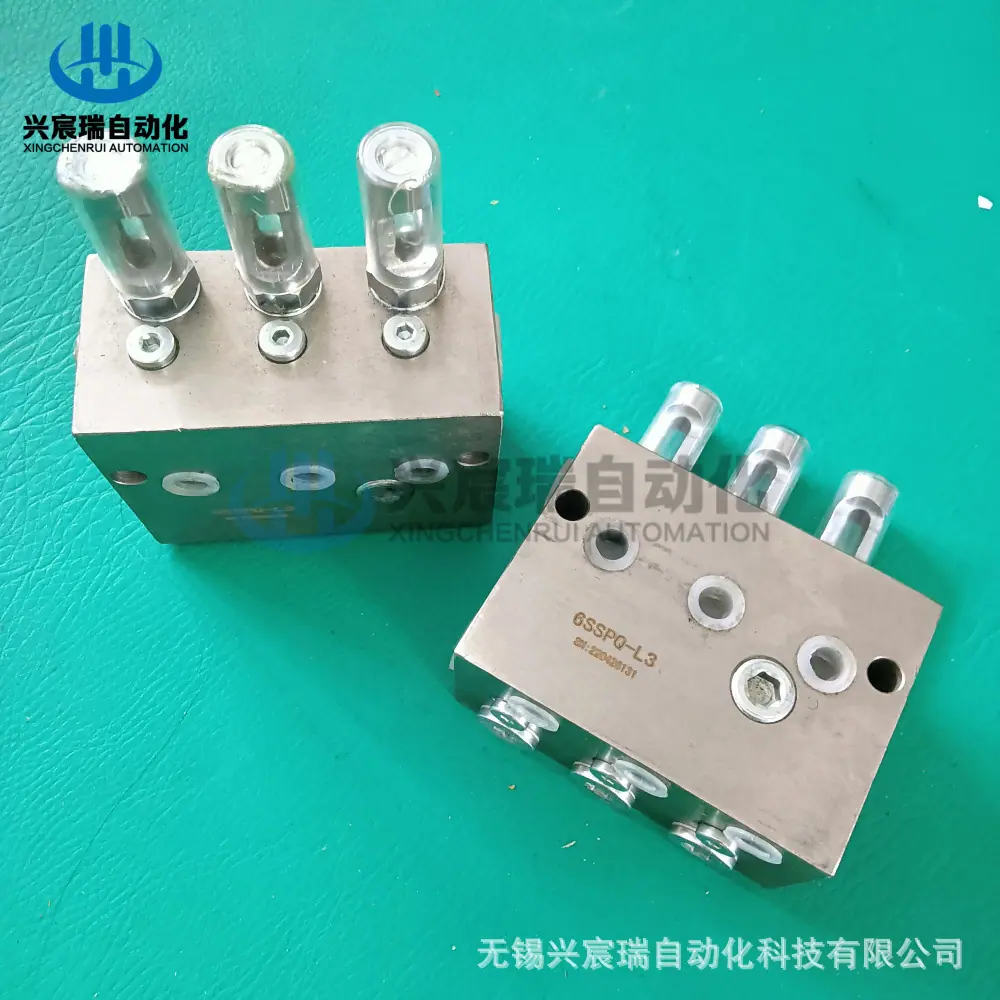

El distribuidor de aceite bidireccional serie SSPQ-L tiene entradas de aceite tanto en la parte delantera como en la inferior. El pistón distribuidor se mueve en ambas direcciones, descargando grasa de las entradas delantera e inferior respectivamente. En comparación con el distribuidor tipo SDPQ, el número de entradas de aceite se duplica. Un tapón preinstalado que fusiona dos salidas en una en el lado derecho de la entrada frontal permite una fácil conversión a un número impar de salidas, simplificando el cableado del sistema. Los distribuidores de las series SSPQ-L2, 3 y 4 tienen las mismas dimensiones externas y dimensiones de instalación para el mismo número de entradas de aceite, facilitando cambios y reemplazos de modelo sencillos.
Esta serie de distribuidores le permite observar directamente el funcionamiento del distribuidor observando el movimiento de la varilla indicadora, y también puede ajustar fácilmente el volumen de suministro de aceite de cada entrada de aceite dentro de un rango especificado ajustando el tornillo.

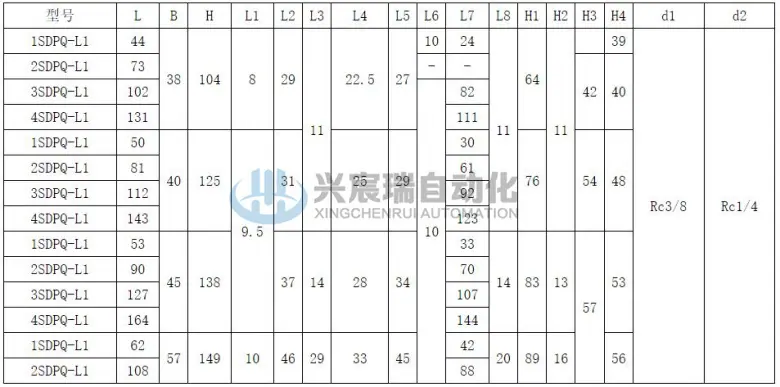

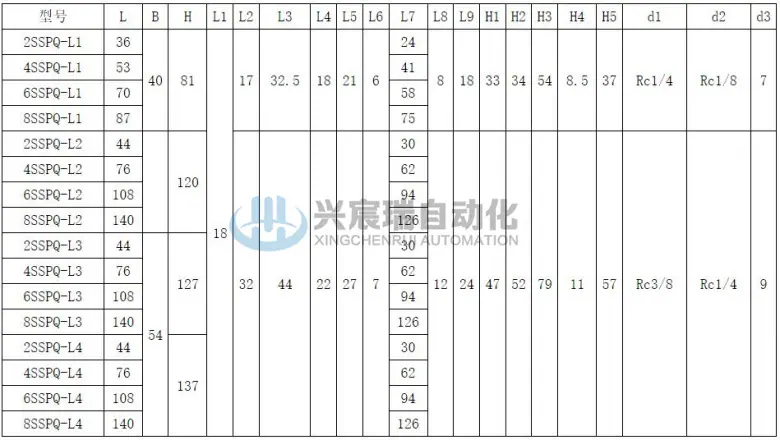

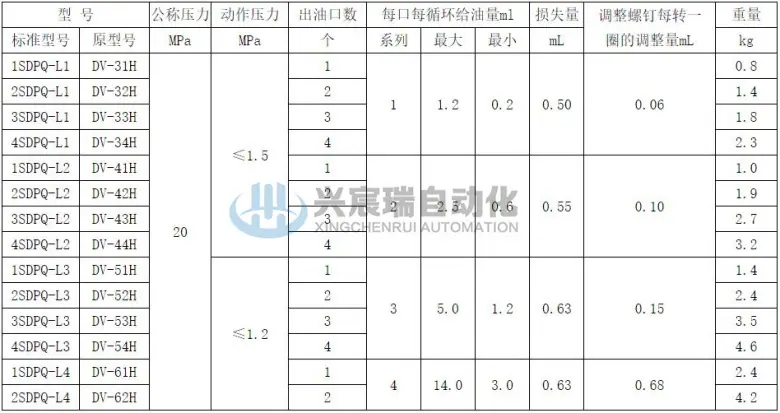

2. Parámetros técnicos

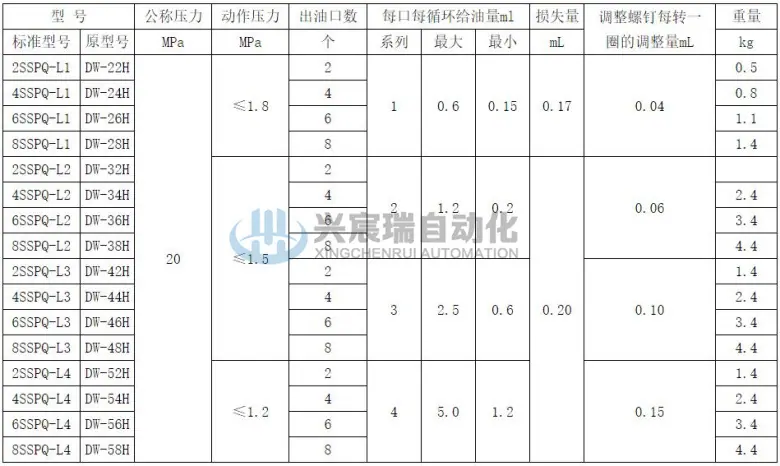

Serie SSPQ-L: (Nota: La pérdida se refiere al caudal requerido para empujar el pistón guía).

Los distribuidores de las series SDPQ-L y SSPQ-L utilizan grasa de 1/10 mm (NLGI0#～1#) con una penetración de cono de 265 (25℃, 150g) o aceite lubricante con un grado de viscosidad mayor que N68. La temperatura ambiente de operación es de -10℃ a 80℃; al usar aceite lubricante, se puede usar a una presión de 10 MPa.

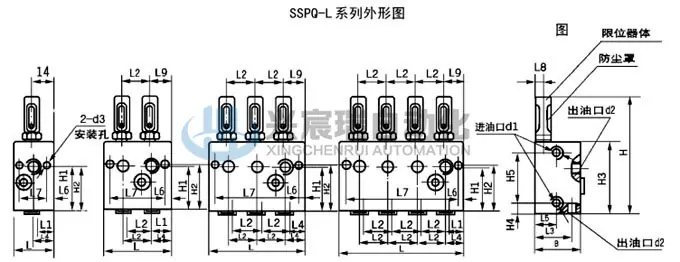

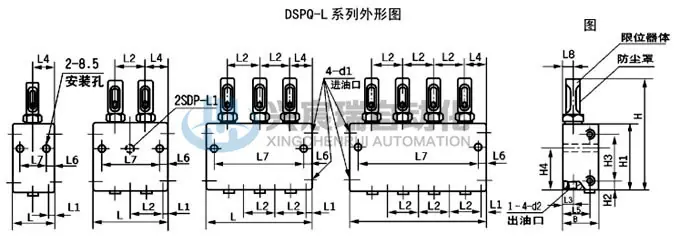

3. Descripción del modelo

IV. Descripción de la Acción

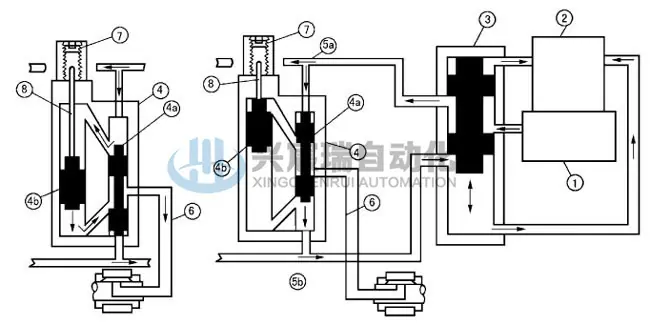

1. Bomba de lubricación; 2. Depósito de aceite; 3. Válvula de control direccional; 4. Distribuidor; 4a. Pistón piloto; 4b. Pistón principal
5a. Tubería de suministro de aceite; 5b. Tubería de suministro de aceite; 7. Tornillo de ajuste; 8. Varilla indicadora
El distribuidor de doble línea tiene dos entradas de aceite, que están conectadas a las líneas de suministro de aceite 5a y 5b, respectivamente. Cuando una línea es alimentada con aceite por la bomba de lubricación, la otra línea está abierta al depósito de aceite.
Como se muestra en el diagrama anterior, la grasa bombeada por la bomba se entrega al distribuidor 4 a través de la tubería de suministro de aceite 5a. Luego entra en la parte superior del pistón piloto 4a y se presuriza, empujando el pistón piloto 4a hacia abajo. En este momento, la parte inferior está conectada a la tubería de suministro de aceite 5b para aliviar la carga. A medida que el pistón piloto 4a desciende, la cámara superior del pistón principal 4b se conecta a la cámara superior del pistón piloto, y la cámara inferior del pistón principal se conecta a la salida de aceite. El lubricante suministrado entra en la cámara superior del pistón principal, empujando el pistón principal hacia abajo. El lubricante en su cámara inferior es entonces bombeado al punto de lubricación a través de la tubería de suministro de aceite 6, completando el primer ciclo de suministro de aceite.
Cambie a la línea de suministro de aceite 5b para iniciar el segundo ciclo de suministro de aceite. El pistón distribuidor realiza las acciones mencionadas en orden inverso.
Cada entrada de aceite del distribuidor está determinada por el diámetro y la carrera del pistón principal 4b. Ajustando el tornillo de ajuste 7, se puede cambiar la carrera del pistón principal 4b y se puede ajustar la cantidad de aceite dentro de un rango especificado.
El principio de funcionamiento del distribuidor de la serie SSPQ-L es el mismo que el anterior. El aceite se suministra una vez a través de los tubos de suministro de aceite 5a y 5b, y el aceite se descarga una vez a través de las entradas de aceite inferior y frontal.

5. Instrucciones de uso

1. Se debe usar el medio especificado en el entorno especificado.
2. Las dos entradas de aceite del distribuidor se conectan respectivamente a dos tuberías de suministro de aceite, y los dos lados están abiertos. Cuando una entrada de aceite no esté en uso, debe taparse con un tapón de rosca. El puerto de suministro de aceite no utilizado también debe taparse con un tapón de rosca (serie SDPQ).
3. Cuando se utilice en ambientes polvorientos, húmedos o hostiles, se debe proporcionar una cubierta protectora.
4. Ajuste del suministro de aceite: Gire el tornillo de ajuste (11) en el interruptor de límite (10) para ajustar el suministro de aceite dentro del rango de suministro de aceite máximo y mínimo según las necesidades reales del punto de lubricación. El ajuste debe realizarse con la varilla indicadora (12) retraída. Una vez completado el ajuste, apriete el tornillo de bloqueo.
5. Si el número de entradas de aceite es impar, el tapón (8) debe desenroscarse y conectarse a la entrada de aceite (3). De esta manera, las entradas de aceite (3) y (4) quedan conectadas, y el pistón expulsará aceite por la entrada de aceite (4) tanto en el movimiento hacia adelante como hacia atrás.
6. En el sistema, el distribuidor de doble línea se instala preferiblemente en paralelo, y la línea de suministro de aceite se puede conectar al distribuidor en el lado izquierdo o derecho; el segundo método es instalar en serie, y no se permite que el número máximo de series exceda tres. En situaciones específicas, también es posible la instalación combinada en paralelo y en serie.
7. La superficie en contacto con el distribuidor debe ser lisa y plana. Los pernos de montaje no deben apretarse demasiado para evitar deformaciones que puedan afectar el funcionamiento normal.
8. Los tapones de rosca en ambos extremos del pistón distribuidor no deben desmontarse sin motivo. Si se produce una fuga, apriételos o reemplácelos con juntas de sellado nuevas.

VI. Fallas Comunes y Métodos de Solución
1. El dispensador no funciona.
Verifique si se está suministrando aceite a presión a la línea de suministro de aceite, si los puntos de lubricación están obstruidos y si la línea de suministro de aceite está aplastada; verifique si han entrado impurezas en el distribuidor causando rayones en el cilindro del pistón, etc. Una vez identificados y resueltos, proceda con los pasos necesarios.
2. Fuga de aceite en la varilla indicadora del cuerpo del interruptor de límite.
Es necesario retirar el interruptor de límite y reemplazarlo con un nuevo retén de aceite. Esto podría deberse a que el retén de aceite está viejo o desgastado por el almacenamiento o por haber excedido la temperatura de operación especificada. Una vez identificada la causa, reemplácelo.

VII. Instrucciones de Pedido
1. Para los distribuidores instalados en ambientes con una temperatura ambiente > 80℃, esto debe especificarse en la orden de compra para que se puedan utilizar retenes de aceite resistentes a altas temperaturas durante la entrega.
2. Cuando se necesiten fusionar todas las salidas del distribuidor tipo SSPQ(DW), agregue el subíndice SSPQ1 o DW- ※※ H después de SSPQ al realizar el pedido; si no se fusionan, omita la última "H".
