Pantalla LED para Minería a Prueba de Polvo y Humedad Pj127(B) Pantalla Led a Prueba de Explosiones y de Seguridad Intrínseca para Minería
110 días
$431.200 pedido mín (50 uds)
Proveedor 5.0
Variaciones
Ph5 mining intrinsic safety led dot matrix display
Ph12 mining intrinsically safe led display
Ph12(a) mine intrinsically safe led display
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Especificaciones del producto
Marca
Huakuan
Modelo
Pj127(b) mine explosion-proof and intrinsically safe led display
Alias
Explosion-proof led display
Usar
Mining
Potencia del motor
500 w
Presupuesto
Ph5 mining intrinsic safety led dot matrix display, Ph12 mining intrinsically safe led display, Ph12(a) mine i...
pantalla LED
Led display
Pantalla LED intrínsecamente segura para minas
Mine intrinsically safe led display
Pantalla LED a Prueba de Explosiones
Explosion-proof led display
Marca
Huakuan
Modelo
Pj127(b) mine explosion-proof and intrinsically safe led display
Alias
Explosion-proof led display
Usar
Mining
Potencia del motor
500 w
Presupuesto
Ph5 mining intrinsic safety led dot matrix display, Ph12 mining intrinsically safe led display, Ph12(a) mine i...
pantalla LED
Led display
Pantalla LED intrínsecamente segura para minas
Mine intrinsically safe led display
Pantalla LED a Prueba de Explosiones
Explosion-proof led display
Marca
Huakuan
Modelo
Pj127(b) mine explosion-proof and intrinsically safe led display
Alias
Explosion-proof led display
Usar
Mining
Potencia del motor
500 w
Presupuesto
Ph5 mining intrinsic safety led dot matrix display, Ph12 mining intrinsically safe led display, Ph12(a) mine i...
pantalla LED
Led display
Pantalla LED intrínsecamente segura para minas
Mine intrinsically safe led display
Pantalla LED a Prueba de Explosiones
Explosion-proof led display
Detalles del producto
El texto en las imágenes se puede traducir
I. Posicionamiento de la Función Principal
La pantalla LED intrínsecamente segura para minas es el equipo terminal central para la interacción inteligente de información en entornos subterráneos de minas de carbón. Principalmente logra las funciones duales de "visualización de información intrínsecamente segura + enlace de advertencia multidimensional". A través de un diseño de circuito intrínsecamente seguro, opera de manera estable en entornos de alto contenido de gas y riesgo de explosión de polvo de carbón, y puede presentar visualmente información clave como la concentración de gas subterráneo, parámetros de operación del equipo, navegación de túneles y rutas de evacuación en tiempo real. Simultáneamente, integra un módulo de transmisión de voz que activa automáticamente alarmas audibles y visuales en condiciones de operación anormales, brindando orientación operativa precisa y advertencias de seguridad al personal subterráneo. Sirve como un "puente visual" que conecta el centro de control en superficie con el sitio subterráneo, contribuyendo a la minería inteligente y segura del carbón.
II. Estructura Central y Diseño Técnico
2.1 Componentes principales
Adoptando un diseño de encapsulación modular integrado y intrínsecamente seguro, los componentes centrales incluyen un módulo de pantalla LED de alto brillo (monocromo/bicolor/a todo color opcional), una placa base de control intrínsecamente segura, un módulo de comunicación antiinterferencias, una unidad de anuncio de voz, una interfaz de alimentación intrínsecamente segura y una carcasa protectora de alta resistencia. Está equipado con una tarjeta emisora, tarjetas receptoras y software de control dedicado. Todos los componentes están diseñados con una estricta limitación de energía y cumplen con los estándares a prueba de explosiones para minería.
2.2 Ventajas de la Tecnología Central
- Cumplimiento Intrínsecamente Seguro a Prueba de Explosión: La marca a prueba de explosión es Ex ib I Mb, cumpliendo totalmente con GB/T 3836-2021 Normativas de Seguridad para Minas de Carbón, y ha obtenido la certificación de Seguridad para Minas de Carbón (MA) y un certificado a prueba de explosión; el circuito adopta un diseño de limitación de corriente y voltaje, asegurando que no haya chispas ni altas temperaturas suficientes para encender gas metano en condiciones normales de operación y de falla, adecuado para todos los escenarios en minas con alto contenido de gas.
- Adaptación de alta definición para visión subterránea: Adopta un módulo de retroiluminación LED de grado industrial, el brillo puede alcanzar más de 4200cd/m², admite atenuación continua mediante software, claramente identificable desde 20 metros de distancia en entornos oscuros; resolución de hasta 1280×1024, amplio ángulo de visión de ±60 grados, se adapta a las complejas condiciones de iluminación en minas, como la penumbra y la luz fuerte directa, permitiendo a los operadores ver el contenido claramente desde múltiples ángulos.
- Inmunidad a interferencias y estabilidad de la comunicación: La comunicación adopta un bus CAN de filtrado multinivel y un esquema de protección de aislamiento Ethernet, proporcionando una fuerte resistencia a la interferencia electromagnética y permitiendo un funcionamiento estable alrededor de motores grandes y convertidores de frecuencia; soporta múltiples interfaces como RS485, Ethernet Gigabit y fibra óptica, con una tasa de transmisión de hasta 100 Mbps y una distancia de transmisión máxima de 10 km, logrando una interacción de datos síncrona con el centro de control centralizado en tierra.
- Resistente a la intemperie, duradero y fácil de mantener: La carcasa está hecha de acero inoxidable 304 + vidrio orgánico de alta resistencia, con una clasificación de protección IP65, a prueba de polvo, a prueba de salpicaduras y resistente a la corrosión por ácidos y álcalis (clasificación anticorrosión WF2); presenta un diseño antisísmico y resistente a impactos, capaz de soportar vibraciones continuas y colisiones en el pozo; el diseño de estructura modular utiliza conectores para piezas fácilmente reemplazables, permitiendo el reemplazo simplemente desconectando la alimentación y abriendo la cubierta durante el mantenimiento, sin operaciones complejas.

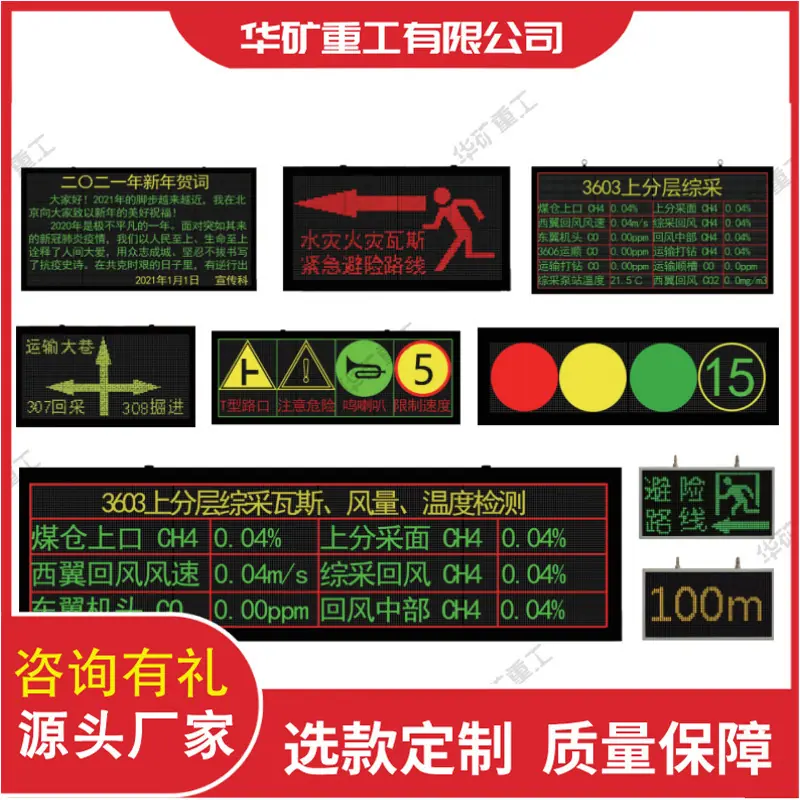

- Funciones interactivas totalmente inteligentes: Admite múltiples modos de visualización como desplazamiento de texto, pantalla dividida, gráficos y texto dinámicos, y reproducción de video; integra un chip de voz de alta fidelidad, con un volumen de alarma ≥ 80 dB, y puede personalizar mensajes de advertencia de seguridad e instrucciones de evacuación de emergencia; admite control independiente o monitoreo centralizado, con más de 16 escenarios de usuario preestablecidos que se pueden llamar rápidamente para adaptarse a diferentes condiciones de trabajo.
III. Especificaciones Principales
1. Protección contra Explosiones y Parámetros de Potencia: Marca de Protección contra Explosiones Ex ib I Mb, Parámetros de Potencia de Seguridad Intrínseca Ui: 12.6V CC, Ii: 1.9A, Ci: 0μF, Li: 0mH; Voltaje de Operación Nominal CC 12V, Corriente de Operación Nominal ≤1500mA, Soporta redundancia de potencia de doble ruta.
2. Parámetros de Pantalla: Los tamaños de pantalla disponibles son de 12 pulgadas, 18 pulgadas y modelos personalizados; el paso de píxel varía de 3.076 mm a 5 mm, con una densidad máxima de píxeles de 105625 puntos/m²; frecuencia de escaneo ≥ 200 fotogramas/segundo, tasa de refresco ≥ 60 fotogramas/segundo, admite corrección de color y brillo por píxel.
3. Comunicación e Interacción: Admite interfaces como DVI, VGA, HDMI, RJ45, etc., compatible con Modbus y protocolos libres; volumen de transmisión de voz ≥80dB, admite contenido de voz personalizado; algunos modelos están equipados con pantallas táctiles resistivas/capacitivas, compatibles con la operación con guantes.
4. Adaptación Ambiental: Temperatura de operación -20℃~+60℃, humedad relativa ≤95% (sin condensación), nivel de resistencia a la vibración ≥5g, nivel de resistencia al choque ≥500m/s², rango de resistencia a ácidos y álcalis pH 2-12.
5. Parámetros Estructurales: Dimensiones externas estándar 721×384×137.5mm (modelo de 12 pulgadas), peso aproximado 20 kg; Los métodos de instalación admiten tipos empotrado, montado en panel, con anillo de suspensión y soporte en U, adaptables a diferentes escenarios de instalación en la mina.
IV. Escenarios aplicables

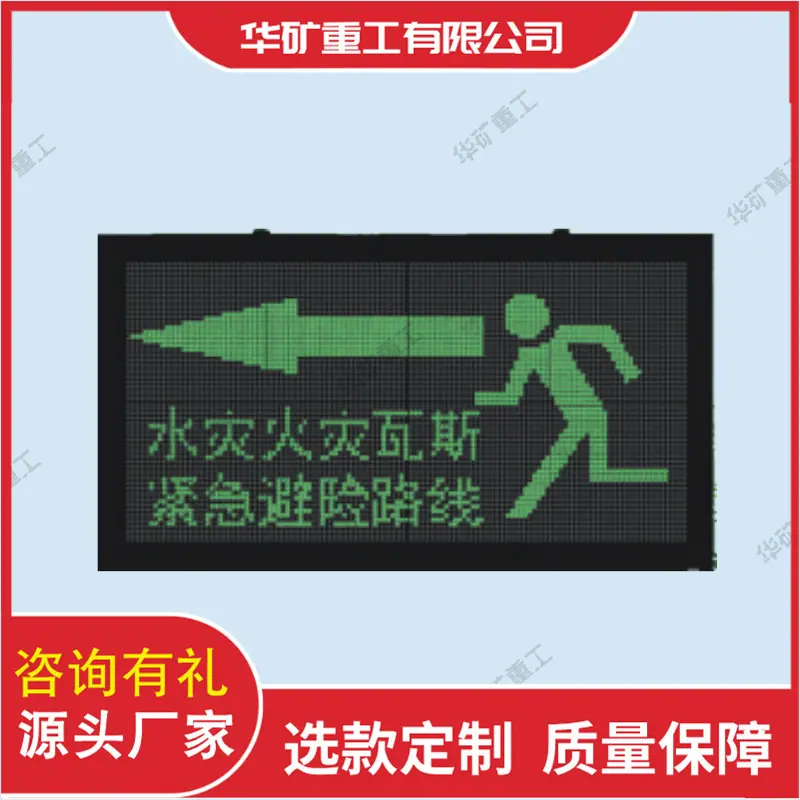

Ampliamente utilizado en diversos escenarios de visualización de información y alerta temprana en minas de carbón, incluyendo: Cabezales de corte y frentes de trabajo totalmente mecanizados (mostrando parámetros como velocidad del equipo, presión de aceite, códigos de falla, etc.), cruces de galerías y galerías de transporte (mostrando información de navegación, estado de operación de la locomotora, advertencias de seguridad), salas de bombeo centrales/subestaciones (presentando centralmente parámetros de potencia, estado de operación del equipo, permitiendo monitoreo desatendido), refugios (mostrando rutas de evacuación, instrucciones de emergencia), galerías de cintas transportadoras (transmitiendo fallas del equipo, información de carga), etc.; adecuado para minas con alto contenido de gas, minas con explosiones de carbón y gas, y es el equipo de visualización terminal central para sistemas de monitoreo inteligente de minas de carbón, sistemas de posicionamiento de personal y sistemas de operación y mantenimiento de equipos.
