Cilindro hidráulico de doble efecto de dos vías, gato de columna telescópica doble, cilindro de soporte hidráulico, gato de columna

Los gatos de soporte hidráulico son el término general para otros cilindros hidráulicos en soportes hidráulicos, además de las columnas, utilizados para completar funciones como empujar, soportar el techo y ajustar el bastidor. Se dividen principalmente en: gatos de empuje, gatos de medición y empuje, gatos de elevación, gatos de ajuste bajo y gatos de equilibrio. La mayoría son de tipo de doble acción telescópica simple, con diámetros de cilindro comunes de φ63 a φ200.

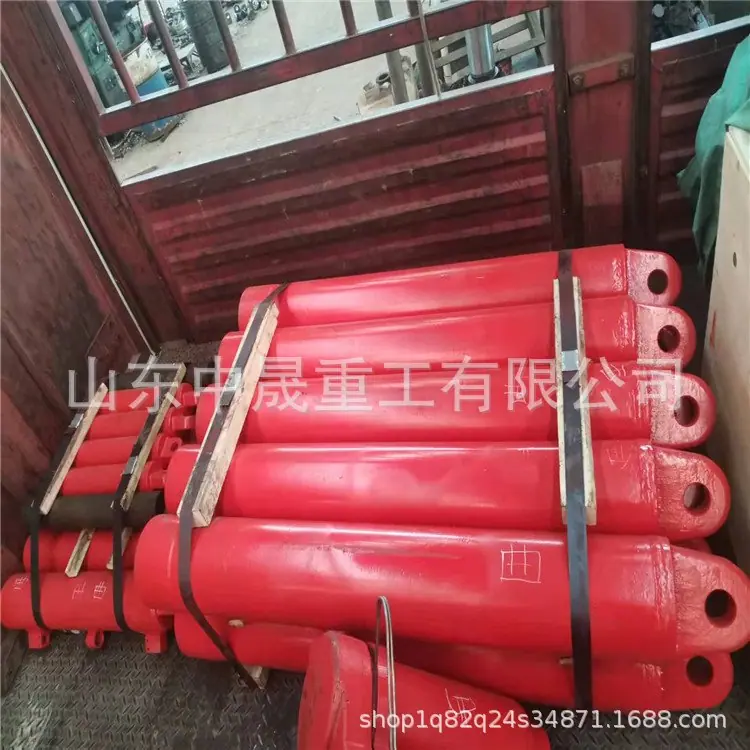

Después de la reparación

Función, Características y Uso de los Gatos de Columna:

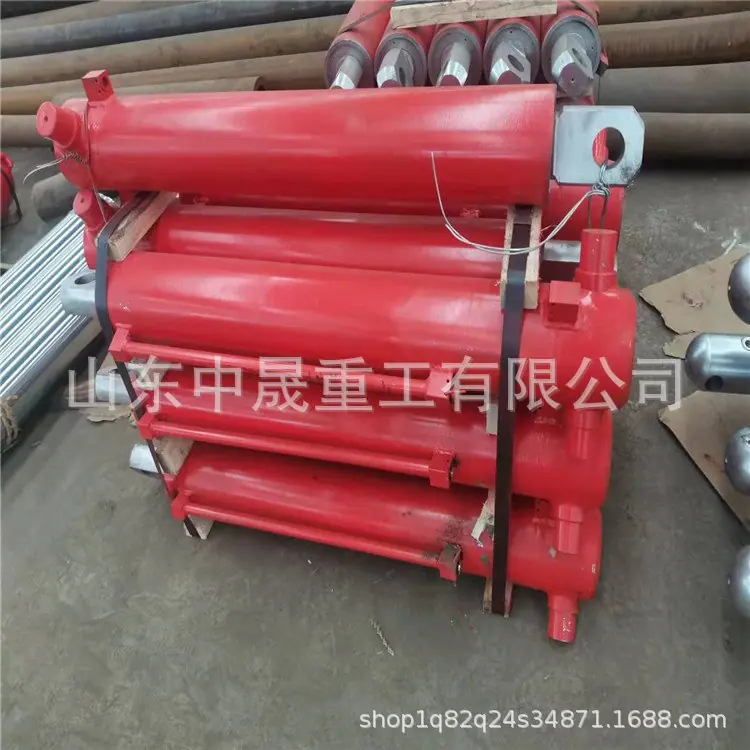

Gato de soporte hidráulico

Gato Hidráulico de Columna de Soporte Tipo φ63, φ80, φ100, φ125, φ140, φ160, φ180, φ200

Función: Es un dispositivo de doble efecto de un solo telescopio, utilizado en el soporte para diversas funciones como empujar, empujar lateralmente, protección lateral, equilibrado, anticaída y ajuste del marco. La fuente de presión se suministra mediante el sistema de tuberías externo y se controla mediante la válvula de control. La carrera y el método de instalación se basan en los requisitos del cliente.

Características: operación simple, movimiento suave, sellado confiable.

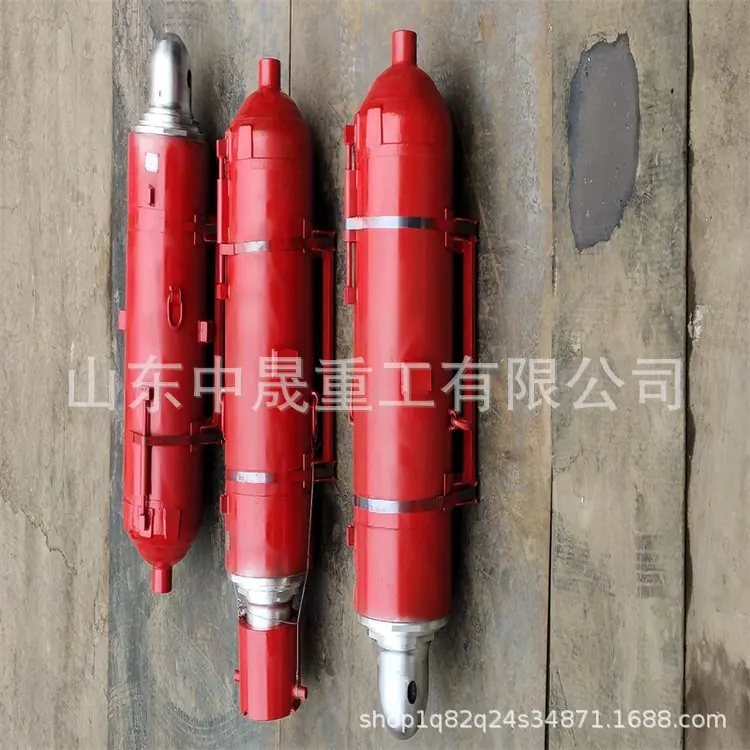

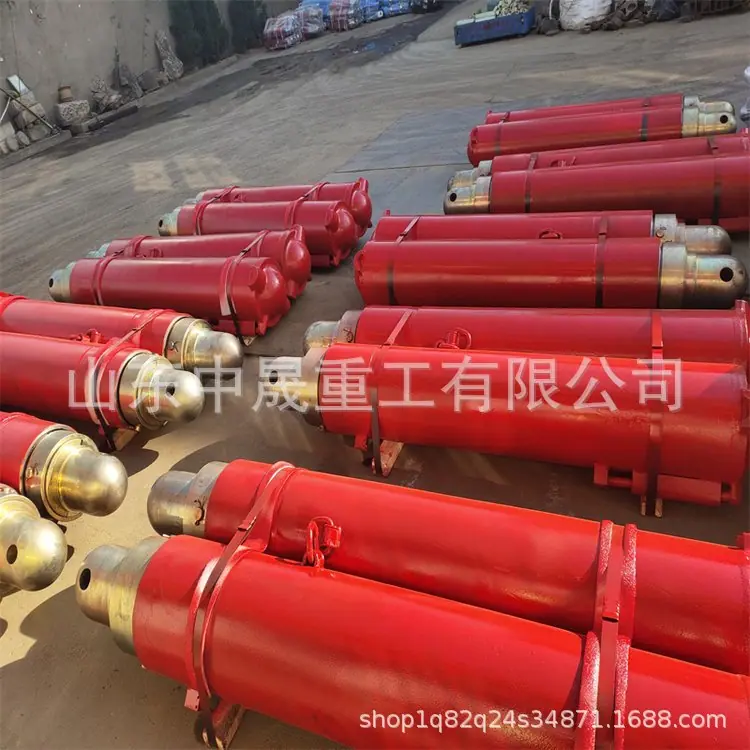

La columna de un gato de columna se apoya entre la base y la viga superior o viga de protección para ajustar la altura del soporte y soportar la carga. Es un cilindro hidráulico que requiere alta resistencia a la compresión y a la flexión, así como rendimiento de sellado. Comúnmente, es de tipo de doble efecto, con dos métodos telescópicos: totalmente hidráulico y hidráulico más ajuste mecánico. Según el número de etapas telescópicas hidráulicas, se puede dividir en tipos de una sola extensión telescópica y de doble (múltiple) extensión telescópica. Este último tiene un gran rango de extensión telescópica y es conveniente para el ajuste, pero la estructura es más compleja. El ajuste mecánico a menudo utiliza un tipo de varilla de extensión con anillo de retención. Aunque no es tan conveniente de usar como el tipo totalmente hidráulico, la estructura es simple y el mantenimiento es fácil. La columna se compone principalmente del cuerpo del cilindro, la varilla del pistón, el manguito guía y los sellos, etc. El diámetro del cilindro comúnmente utilizado es φ140～φ320, y la presión de trabajo es de 30～50MPa. El cuerpo del cilindro está hecho de tubo de acero sin costura con alta resistencia y buena ductilidad. El método de entrada de aceite es mayormente del tipo de entrada externa de aceite de estructura simple, con los puertos de entrada y retorno de aceite ubicados en el cuerpo del cilindro. En algunos casos, también se utiliza el tipo de entrada interna de aceite, con los conectores de entrada y retorno de aceite ubicados en la cabeza de la varilla del pistón. Los extremos superior e inferior de la columna a menudo se conectan mediante juntas esféricas, lo que puede reducir la carga excéntrica y facilitar la rotación y el desmontaje.

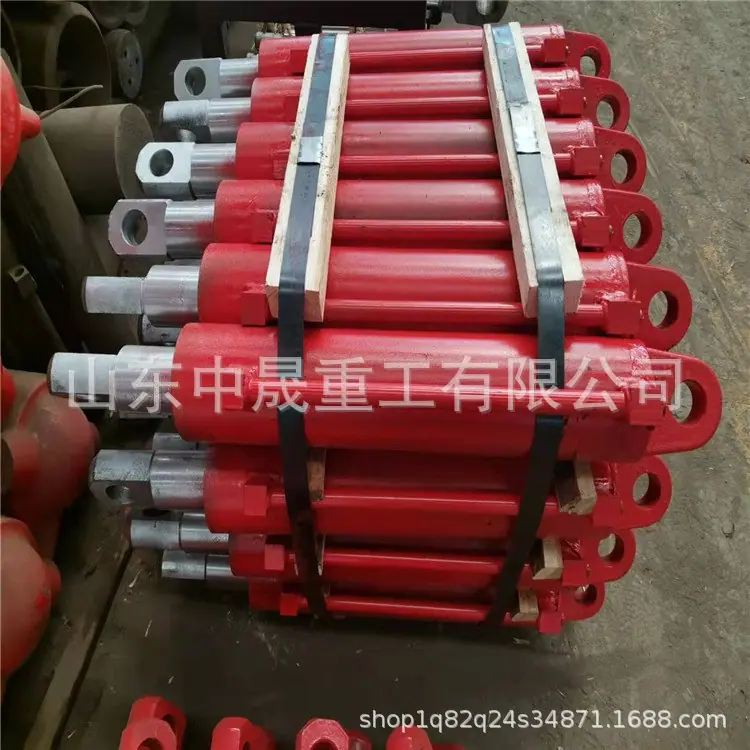

El "gato" en la columna de soporte hidráulica se refiere al término general para otros cilindros hidráulicos en el soporte hidráulico, además de la columna, utilizados para completar funciones como empujar, soportar el techo y ajustar el marco. Su principio de funcionamiento y tipo estructural son similares a los de la columna, y en su mayoría son del tipo de acción simple telescópica doble. La carga que soportan es generalmente menor que la de la columna, por lo que el diámetro del cilindro y la presión también son menores, con diámetros de cilindro comunes que van desde φ63 hasta φ200. La conexión en ambos extremos es mayormente del tipo de pasador articulado. El gato de pistón flotante es una forma estructural especial en la que el pistón puede deslizarse sobre la varilla del pistón y se utiliza principalmente para gatos de empuje.
