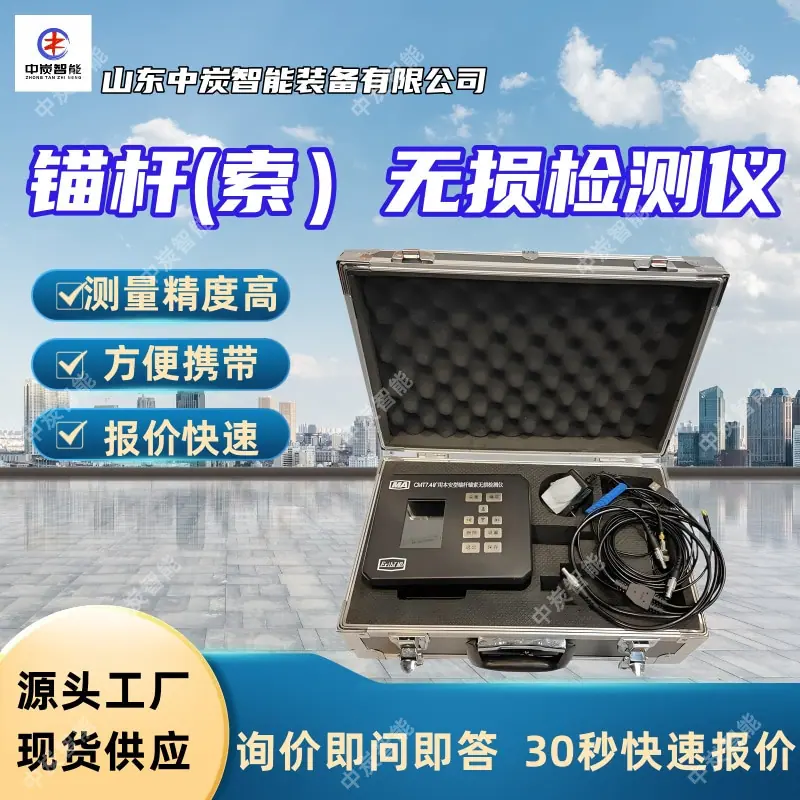

Instrumento de Pruebas No Destructivas para Anclajes Mineros (Cables) Instrumento de Pruebas No Destructivas de Adquisición de Dos Canales para Anclajes Mineros (Cables)

1. Detectar la longitud y la fuerza máxima de anclaje (tracción) de pernos y cables de anclaje en minas

2. Evaluar si los pernos y cables de anclaje de la mina han alcanzado la longitud diseñada, la fuerza máxima de anclaje (tracción) y otros indicadores de calidad de la construcción;

3. Pruebe la carga de trabajo axial recibida por el anclaje (cable) en operación y evalúe la estabilidad del anclaje (cable) que soporta el sistema de roca circundante.

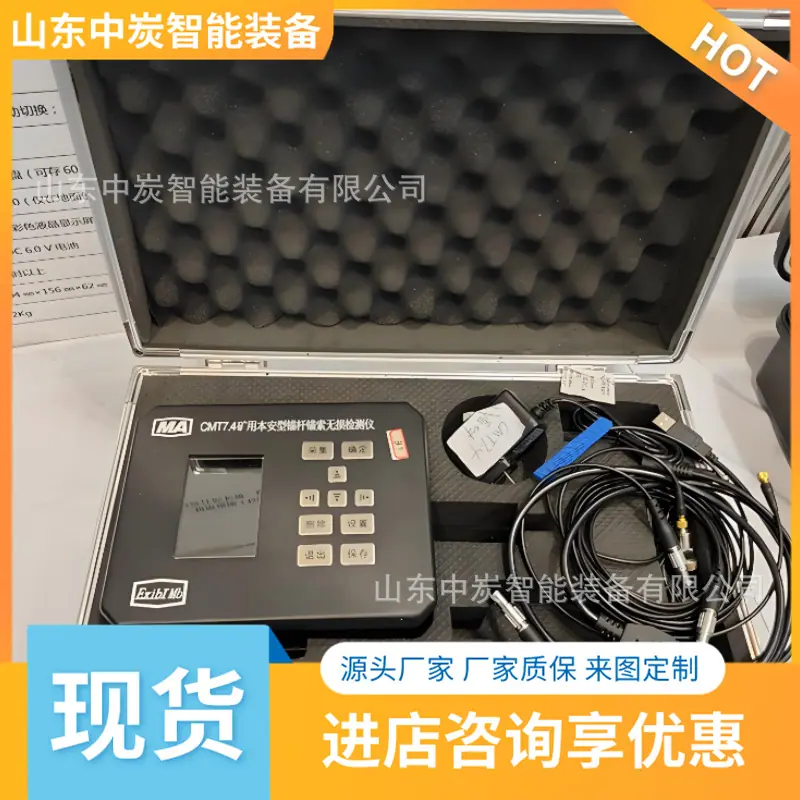

Probador no destructivo de cables de anclaje intrínsecamente seguros para minería CMT7.4 Principio del producto:

Según la teoría de ondas elásticas, en un sistema compuesto por varillas de anclaje, mortero y roca circundante, la onda acústica de tensión se emite desde la parte superior de la varilla de anclaje y se propaga a través de su cuerpo hacia las áreas circundantes. Se refleja y transmite en la interfaz entre la varilla de anclaje y el mortero, y entre el mortero y la roca circundante. En el sistema de anclaje, cuando la varilla de anclaje, el mortero y la roca circundante se vierten densamente, la mayor parte de la energía se transmite a la roca circundante debido a la pequeña diferencia en la impedancia de onda. Solo una pequeña parte de la energía se refleja de vuelta; cuando el mortero no se vierte densamente, aparecen cavidades en el mortero, con diferentes grados de impedancia de onda en las interfaces, lo que se manifiesta como la superposición de señales de emisión de diferente intensidad sobre la señal original. Según la posición del punto de mutación y la intensidad de la señal reflejada, se puede determinar y analizar la calidad del anclaje de la varilla de anclaje. La detección de la longitud de la varilla de anclaje consiste en utilizar el tiempo de emisión de la onda de tensión acústica e ingresar los parámetros de velocidad de onda normal del mismo tipo de varilla de anclaje para calcular la longitud de la varilla.

Características principales del instrumento de pruebas no destructivas de pernos de anclaje intrínsecamente seguros para minería CMT7.4

1. Pruebas no destructivas, sin dañar el efecto de anclaje y la carga de trabajo de la varilla de anclaje y el cable;

2. El instrumento de prueba no destructiva de cable de anclaje intrínsecamente seguro para minería CMT7.4 puede detectar la longitud de cualquier cable de anclaje y no se requiere ningún tratamiento adicional para el cable de anclaje;

3. El instrumento de prueba no destructiva de cables y pernos de anclaje intrínsecamente seguros para minería CMT7.4 puede probar la fuerza máxima de anclaje (tracción) de cualquier cable y perno de anclaje, y no se requiere ningún tratamiento adicional para el cable y perno de anclaje;

4. Prueba conveniente, mostrando directamente la longitud, la fuerza de anclaje última y la fuerza de extracción última de varillas de anclaje y cables;

5. El instrumento de prueba no destructiva de cable de anclaje intrínsecamente seguro para minería CMT7.4 tiene una velocidad de prueba rápida y puede completar la prueba de un cable en unos pocos minutos;

6. Alta precisión de prueba, la precisión de la prueba de longitud puede alcanzar más del 95% y la precisión de la prueba de fuerza puede alcanzar más del 92%;

7. El instrumento de prueba no destructiva de pernos de anclaje intrínsecamente seguros para minería CMT7.4 es fácil y rápido de operar, tiene buena repetibilidad y tiene pocos factores de influencia humana;

8. Componentes de grado militar, alimentación por batería de 7,4 V, rendimiento estable y alta confiabilidad;

9. Modo de transmisión de datos: transmisión USB;

10. Complete el contenido relevante en el software de explicación para generar automáticamente un informe de prueba.
