Sistema de Monitoreo de Tubos de Fuego Subterráneos Sistema de Monitoreo Preciso de Tubos Sistema de Monitoreo de Tubos Jsg7

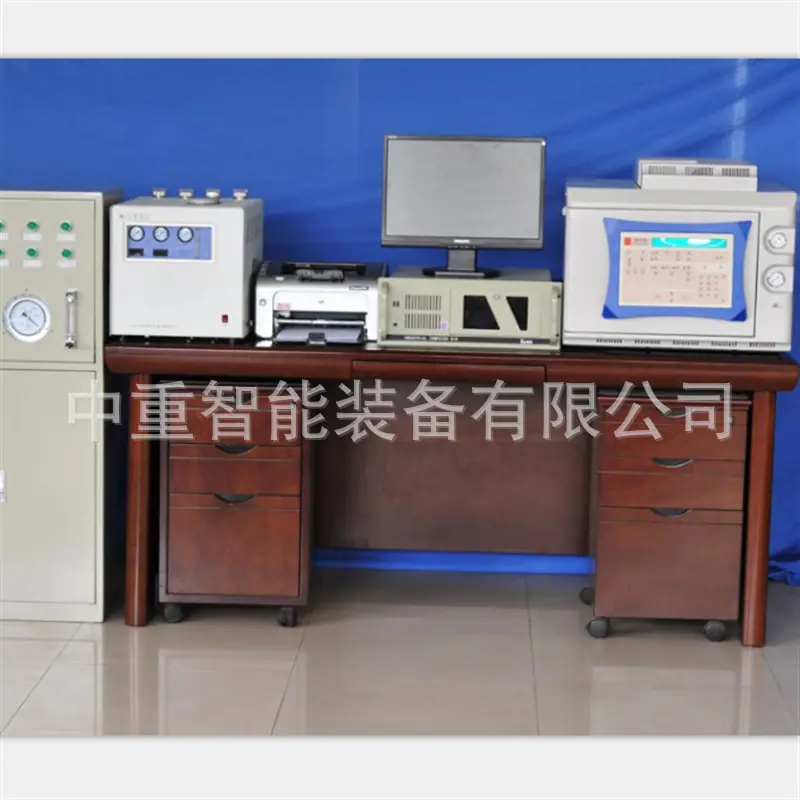

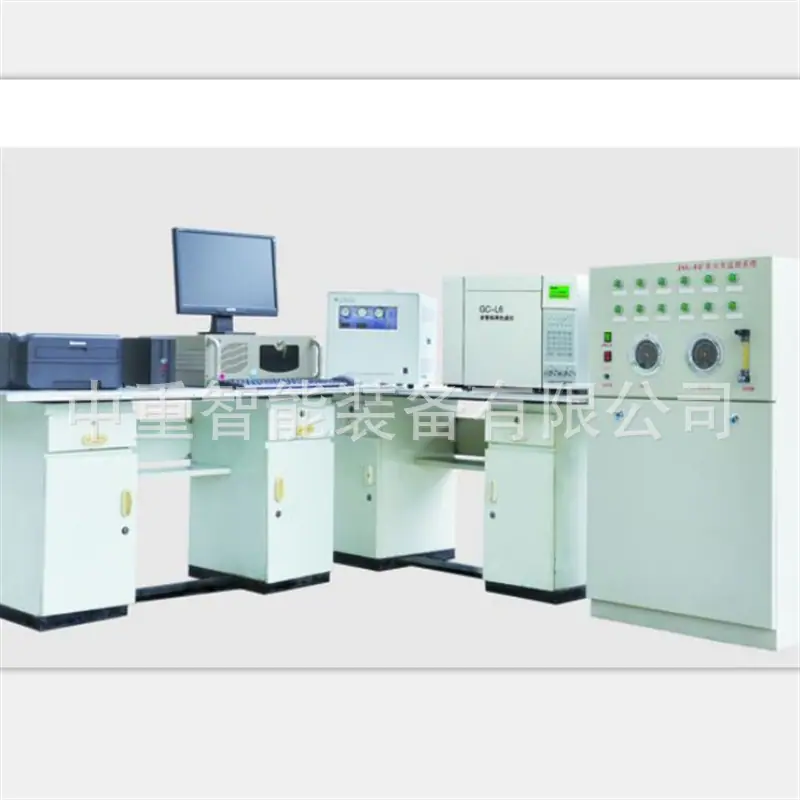

Sistema de monitoreo de tubo JSG7 bundleEl sistema consta de un cromatógrafo dedicado para tubos de haz, un dispositivo de impresión y software del sistema. Bajo el control de un microcomputador, el sistema utiliza una bomba de tierra para enviar gas subterráneo al cromatógrafo. Después de que el cromatógrafo detecta los resultados, la computadora los analiza. Todo el proceso es controlado por un microcomputador con un alto grado de automatización. Puede lograr detección y análisis en línea continuo de 24 horas, y todos los datos de análisis se pueden conservar para que el personal pueda reutilizar los datos.

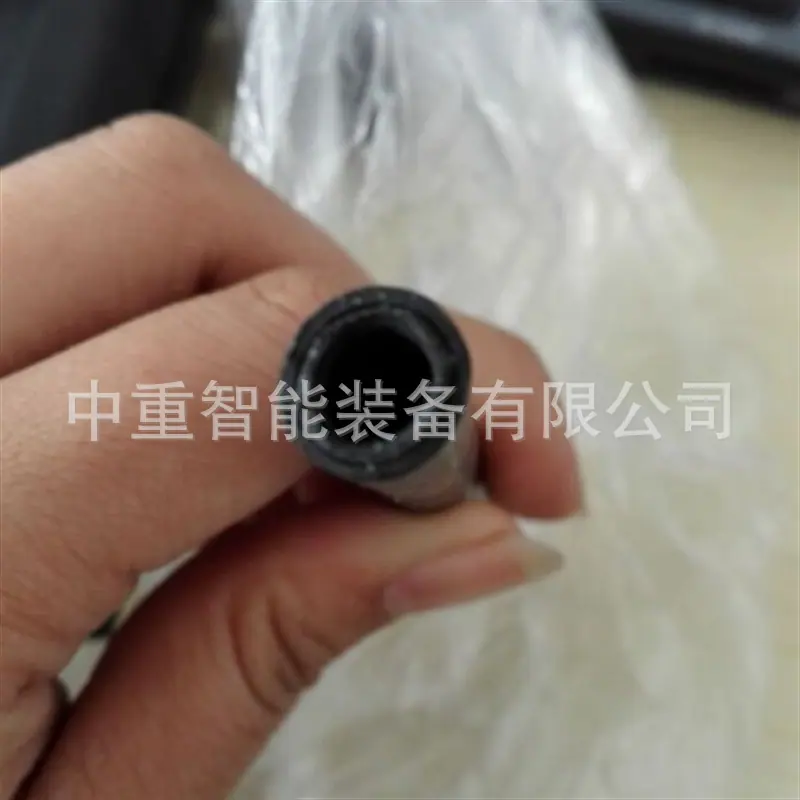

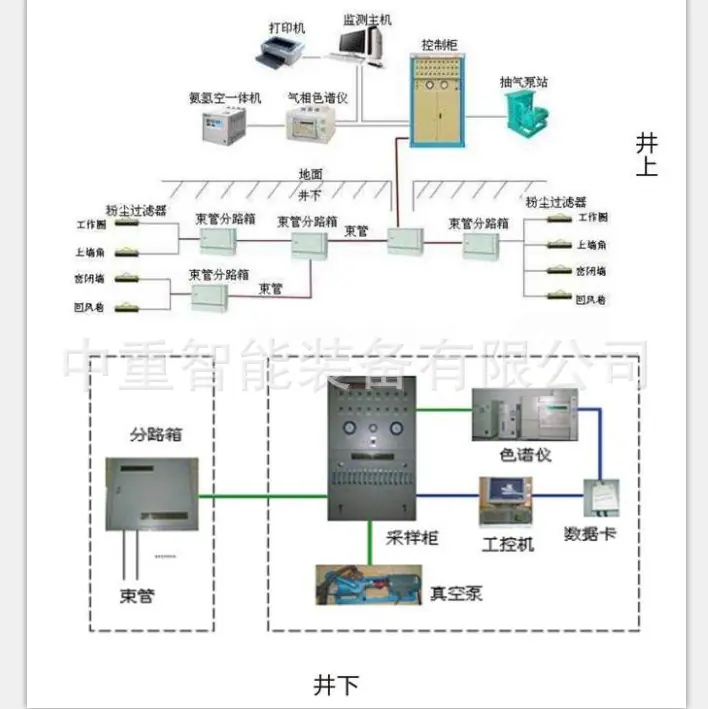

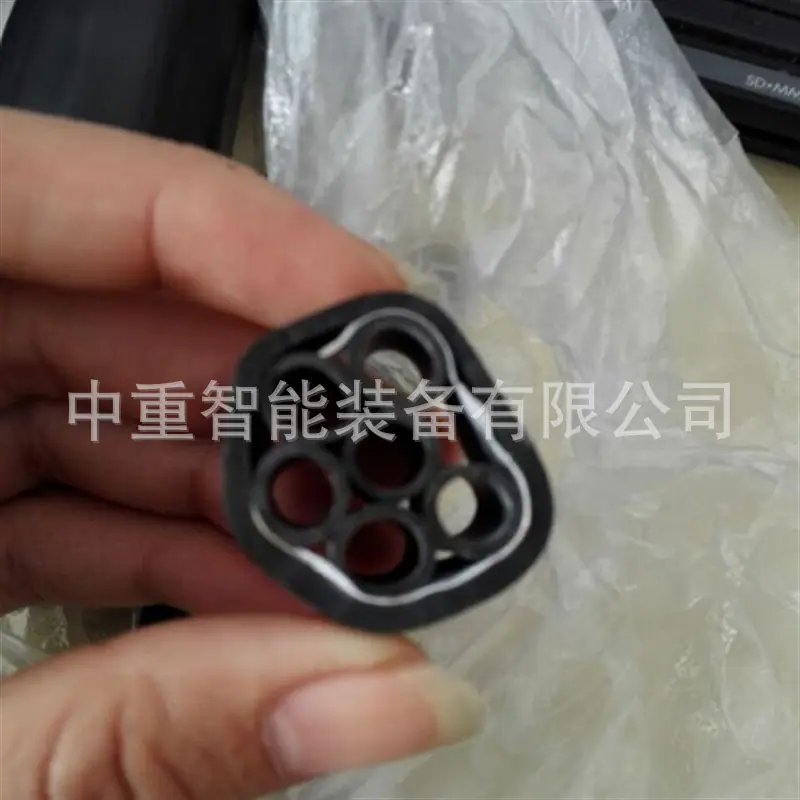

El sistema de monitoreo de tuberías en manojo JSG7 se usa especialmente para la predicción y prevención de varios tipos de incendios por combustión espontánea en minas de carbón. Puede realizar un monitoreo continuo de 24 horas del contenido de gas de CO, CH4, C2H4, C2H6, C2H2, CO2, O2, N2 y otros gases en cualquier ubicación subterránea, juzgar el grado de combustión espontánea según la tendencia de los cambios de gas y proporcionar una base científica para la prevención y el control integrales de los incendios por combustión espontánea en minas de carbón para garantizar la producción segura. El sistema tiene un centro de monitoreo y análisis en la superficie. Utiliza control por microcomputadora para bombear el gas de la cara de trabajo subterránea, las áreas confinadas y los vacíos a través de la tubería en manojo a la sala de monitoreo en la superficie para monitoreo y análisis. Puede guiar la distribución de aire, la extracción de gas, la regulación de presión, el rejuntado y otras labores en los vacíos; al tender tuberías en manojo, también es conveniente analizar la concentración de gas y otros componentes gaseosos en algunos lugares inaccesibles para los trabajadores o en callejones sin salida peligrosos.

característica principal

1. Muestreo de presión negativa y análisis cromatográfico en tubo de haz, sin ningún sensor electroquímico;
2. Función de prevención de incendios por combustión espontánea, predice de manera oportuna y precisa el grado de combustión espontánea a través del análisis de tendencias de los datos de detección.
3. El sistema controla automáticamente el monitoreo en línea las 24 horas para lograr un funcionamiento sin supervisión;
4. Funciones de salida completas: genere 11 gráficos que incluyen análisis normal, análisis de paquetes, informes de análisis de tendencias y gráficos de tendencias;
5. Tiene la función de alarma automática cuando el contenido de gas excede el límite;
6. No hay límite en la cantidad de registros de la base de datos y se pueden analizar y comparar datos históricos;

Especificaciones principales:
1. Número de canales de monitorización de tubos: 1 a 60.
2. Ciclo de análisis: tiempo de análisis de una inyección ≤ 15 min.
3. Número de registros de la base de datos: ilimitado.
4. La distancia máxima para la extracción de gas por tubo de manojo: 30 km.
5. Composición y rango del gas de detección: O2: 0~25%, N2: 0~98%, CO2, CH4: 0~100%, CO, C2H4, C2H6, C2H2: 0~5000ppm.
6. Concentración mínima de detección: FID ≤ 0,5 ppm; TCD ≤ 10 ppm.
