Vigas de Encaje para Minería de 1.4 m Soporte Vigas de Techo Articuladas Hechas a Medida para Soporte Temporal en Túneles de Minas de Carbón

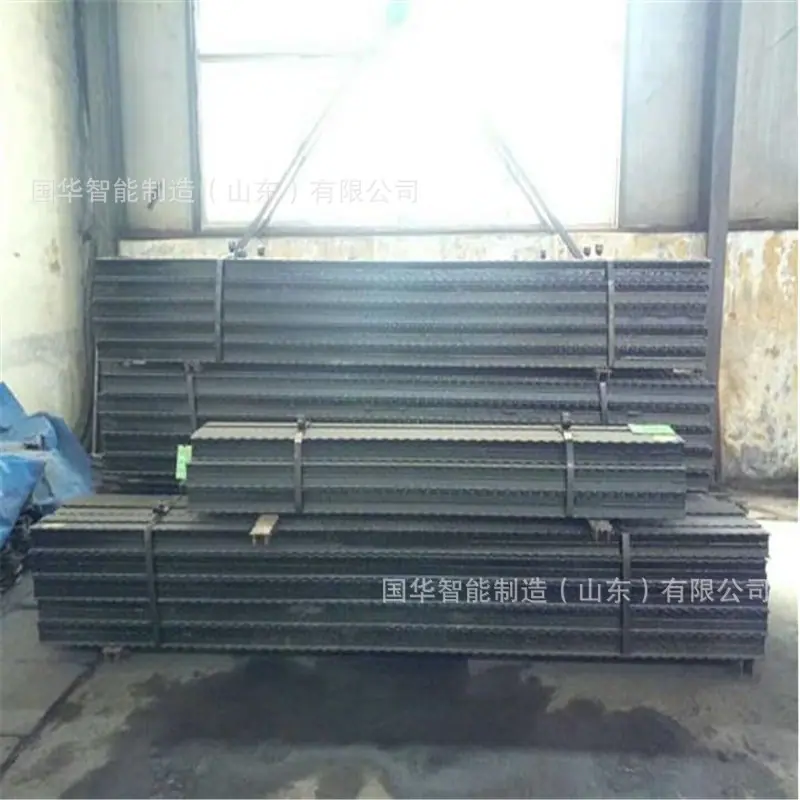

Viga de encaje de mina, también conocida como viga en forma de π, viga de acero en forma de π, etc., es un material de acero importante en el soporte temporal de las galerías de minas de carbón. Se utiliza principalmente en conjunto con puntales hidráulicos simples para servir como viga de techo. A continuación, se presenta una introducción detallada a la viga de encaje:
Características estructurales
Forma: Fabricada soldando dos vigas de acero en H de la misma longitud, nombrada por la forma de su sección transversal que se asemeja a la letra "π", los lados de la viga tienen bordes decorativos dentados.
Componentes: Las orejetas izquierda y derecha están soldadas a los lados izquierdo y derecho de un extremo del cuerpo de la viga, respectivamente. Cada una de las orejetas izquierda y derecha tiene un agujero en forma de cuña y un agujero para pasador. Se suelda un anillo de retención en el agujero para pasador, y se inserta un pasador a través del anillo de retención en el agujero para pasador; el otro extremo del cuerpo de la viga, opuesto a las orejetas izquierda y derecha, está soldado con un conector, que también tiene un agujero en forma de cuña y un agujero para pasador.
Tamaños estándar
Longitud: Las especificaciones de longitud comunes incluyen 1,4 m, 1,6 m, 1,8 m, 2,0 m, 2,2 m, 2,4 m, 2,6 m, 2,8 m, 3,0 m, 3,2 m, 3,6 m, 3,8 m, 4,0 m, 4,2 m, 4,4 m, 5 m, etc. También se pueden personalizar otras longitudes según las necesidades reales.
Ancho: Generalmente, el ancho común es de 100 mm. Algunas varillas de encaje no estándar o de propósito especial pueden tener anchos de 90 mm, 200 mm, 250 mm, etc.
Materiales y rendimiento
Material: Generalmente hecho de acero 27 silicio-manganeso (27simn), que tiene alta resistencia y tenacidad y puede soportar grandes cargas.
Rendimiento: La capacidad de carga de las vigas de encaje es generalmente superior a 300 kN. Después de procesos de tratamiento térmico como el temple y el revenido, sus propiedades mecánicas integrales mejoran aún más, permitiéndoles satisfacer mejor los requisitos de soporte en las minas de carbón.
Función y uso
Soporte Temporal: En las caras de trabajo de extracción de minas de carbón, en la cabeza de la máquina u otras áreas grandes de control del techo, las vigas de encaje se combinan con puntales hidráulicos simples para formar soportes metálicos. Estos se utilizan para soportar el techo, prevenir el derrumbe del techo y proporcionar un espacio de trabajo seguro para el personal y el equipo.
Soporte de gran luz: Capaz de lograr un soporte en voladizo de gran luz para controlar el techo de la zona superior, proporcionando un gran espacio de trabajo libre de pilares en el frente de trabajo, y creando condiciones favorables para el uso de nueva maquinaria de extracción de carbón y transportadores flexibles.
Precauciones de uso
Método de soporte: Las vigas en forma de π deben usarse en pares, avanzadas en pasos alternos, y cuando se usan como material de soporte principal para el techo, deben colocarse verticalmente contra la pared de carbón del frente de trabajo. Solo de esta manera se puede soportar eficazmente el espacio del frente de trabajo, se puede soportar el área de la pared de carbón de manera oportuna y se puede evitar el trabajo a cielo abierto.
Condiciones del Techo y Piso: Al usar vigas de encaje, es necesario considerar las condiciones del techo y el piso de la capa de carbón, como la capacidad portante del piso, para garantizar la efectividad del soporte y la seguridad.
Situación de la calidad del carbón: Cuando se utiliza en una cara de excavación con carbón relativamente blando, se deben tomar medidas de protección en la superficie exterior de la viga metálica larga para evitar el descascarillado, y no se puede utilizar como soporte lateral.
