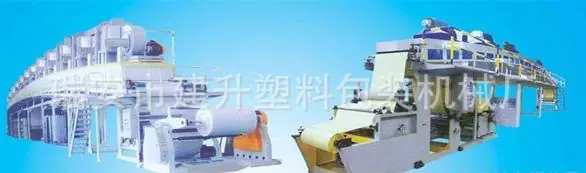

Máquina de recubrimiento con rasqueta Máquina de recubrimiento de papel Kraft

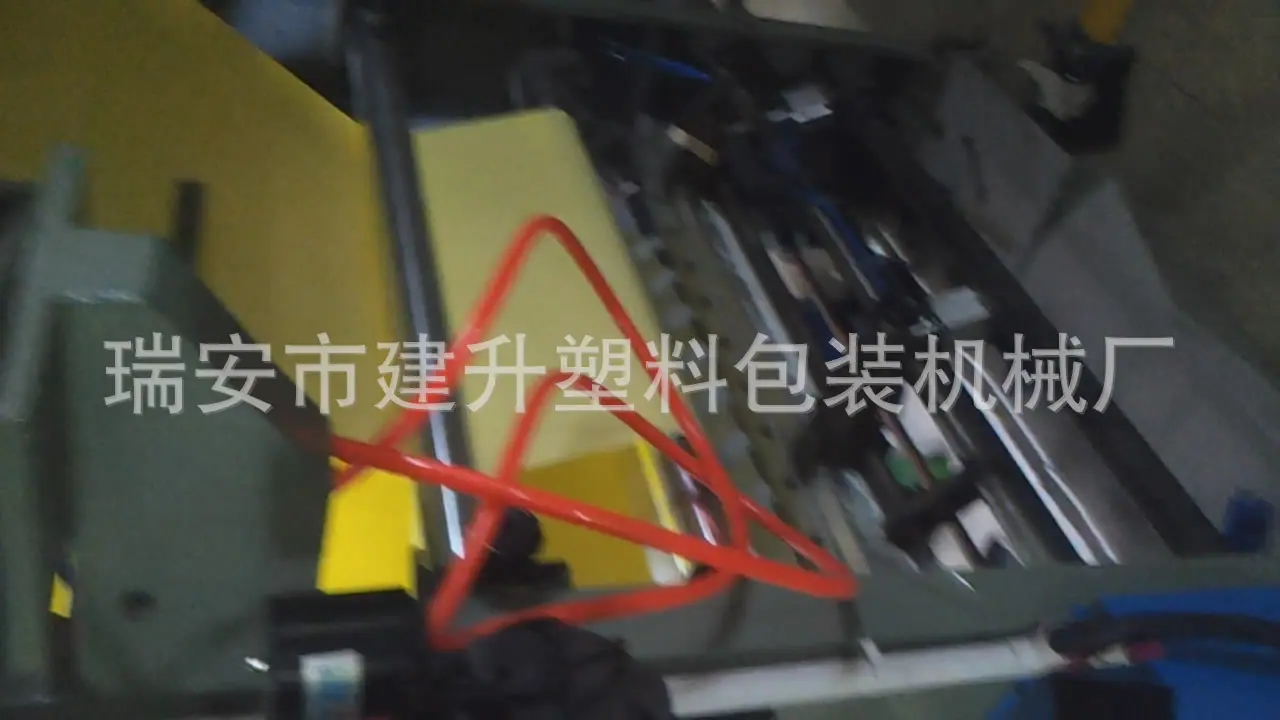

La fábrica de maquinaria de embalaje de plástico Ruian Jiansheng se centra en la producciónMáquina Recubridora de Papel Térmico, Papel Carbón y Cartón TB-1400

uno.Flujo de proceso

II. Unidad de Desenrollado

Tres. Unidad de recubrimiento con cuchilla dosificadora de cerámica y banda de transferencia anilox (2 juegos)

Cuatro. Unidad de Recubrimiento con Cuchilla de Aire (2 juegos)

V. Unidad de horno de secado

Seis. Unidad de Secado por Tracción

Siete. Máquina bobinadora

uno,Flujo de proceso

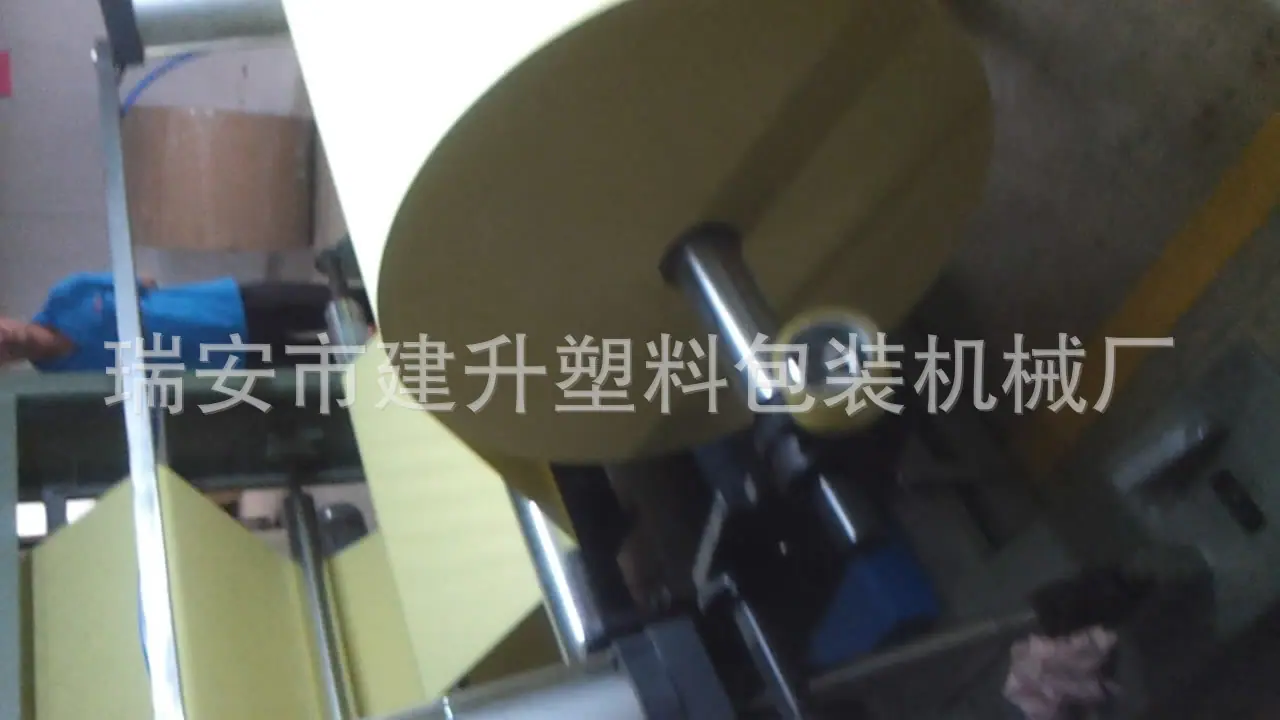

II. Unidad de Desenrollado de Sustrato

1.Tipo de desenrollador: Estación única, tipo de elevación hidráulica, elevación por cilindro300 mm, diámetro del cilindro φ80×300mm, equipado con unidad de potencia hidráulica de 5 toneladas, cantidad1Conjunto.

2.Método de elevación del material base: tipo brazo oscilante, puede mantener la presión y la posición.

3.Diámetro máximo del sustrato de desenrollado: φ1200mm.

4.El eje de desenrollado adopta un eje de aire tipo expansión, especificación3pulgadaφ74 mm, carga del eje de aire1500 kilos,cantidad2piezas.

5.Ancho efectivo de desenrollado 1400 mm, ancho del rodillo guía φ100 mm × 1450 mm.

6.Usa tensión del material base40 kilogramosFreno de partículas magnéticas, cantidad1torre.

7.Selección de control de tensión60MTAControlador de tensión totalmente automático de circuito cerrado, con sensor de presión, precisión de control de tensión±0,5 kg, cantidad 1 juego.

8.Los lados opuestos del sustrato se seleccionan con alineadores de borde accionados por aceite sensibles al aire EPC, con una precisión de alineación de borde de ±0.7 mm, una carrera de trabajo de ±70 mm, cantidad 1 juego.

9. Soporte de desenrollado material: Hierro fundido, acero estructural, chapa de acero.

III. Unidades de Recubrimiento (2 juegos)

1. Método de recubrimiento: Método de recubrimiento por huecograbado inverso, rodillo de recubrimiento (denominado rodillo de huecograbado) diámetro φ200 mm × 1470 mm × número de mallas, grabado por computadora, cantidad 1 pieza/juego.

2. Método de procesamiento del rodillo anilox de recubrimiento: tipo en línea, el rodillo anilox se procesa con líneas anilox de acuerdo con la cantidad de recubrimiento por metro cuadrado, la cantidad de recubrimiento es proporcionada por el cliente.

3. Diámetro del rodillo de presión de recubrimiento φ100mm×1450mm, material del rodillo guía aleación de aluminio, tratamiento de oxidación blanca en la superficie del rodillo guía, balance dinámico y estático del rodillo guía ±3g, cantidad 2 piezas/juego.

4. El rodillo de presión adopta un mecanismo de ejecución neumático tipo oscilante, con un diámetro de cilindro de φ80 mm × carrera de 75 mm, y la presión del aire se puede ajustar arbitrariamente.

5. El eje del rascador de recubrimiento adopta un tipo de doble eje de alta resistencia, cantidad 1 juego/grupo.

6. Material de la abrazadera del raspador aleación de aluminio de calidad, hoja del raspador hoja importada.

7. El método de ajuste de la escobilla es manual, el ángulo se puede ajustar arbitrariamente, cantidad 1 pieza/juego.

8. Equipado con rascador de cerámica, el método de ajuste del rascador es manual, el ángulo es ajustable a voluntad, cantidad 1 pieza/juego.

9. Rodillo Adhesivo: ￠300mm, el material es caucho de nitrilo, el grosor de un solo lado es de 15 mm, la dureza es de 85°, cantidad 1 pieza/juego.

10. Elevación del disco de pegamento: Elevación manual mecánica, material del disco de pegamento placa de acero inoxidable, cantidad 1 pieza/juego.

11. Potencia del motor de accionamiento del rodillo de recubrimiento y adhesivo trasero 4kw con reductor 11:1, cantidad 2 juegos/grupo.

12. El variador del motor es un control de convertidor de frecuencia de 3,7 kW, cantidad 1 unidad/juego.

13. Material del panel de pared con recubrimiento, chasis: hecho de hierro fundido.

14. Recubrimiento—El control síncrono de tensión intermedia del recubrimiento adopta control mediante rodillo de brazo oscilante flotante.

15. Panel de Control de Recubrimiento: Control de calentamiento eléctrico, control del motor de toda la máquina, parada de emergencia y otros botones.

IV. Unidad de Recubrimiento con Cuchilla de Aire (2 juegos)

1. Rodillo de goma diámetro φ200mm×1450mm, superficie del rodillo recubierta con cromo duro, rectificado de precisión, cantidad 1 pieza/juego.

2. Rodillo de recubrimiento con cuchilla de aire, diámetro φ300 mm × 1450 mm, superficie del rodillo niquelada con cromo duro, acabado espejo, cantidad 1 pieza/juego.

3. La cantidad de recubrimiento se ajusta con un cuchillo de aire, y el flujo de aire del cuchillo de aire es controlado por un ventilador de alta presión de 7.5KW, 1 juego/grupo.

4. Material del disco adhesivo: Hecho de placa de acero inoxidable, cantidad 1 pieza/juego.

5. El disco de elevación de pegamento de recubrimiento adopta un ajuste manual mecánico, con un rango de ajuste de 100 mm.

6. Potencia del motor de accionamiento del rodillo de recubrimiento 4 kW con reductor 11:1, cantidad 1 juego/grupo.

7. Control de variador de frecuencia para motor de 3,7 kW, cantidad 1 juego/grupo.

8. El banco de trabajo operativo del trabajador de recubrimiento con cuchilla de aire mide 1.2 m de largo y está equipado con barandillas.

9. El marco del aplicador de cuchilla de aire está hecho de acero estructural, chapa de acero y piezas fundidas.

V. Unidad de secado

1. El horno de secado tiene 18 metros de largo, está dividido en 6 secciones con control de temperatura independiente y es abovedado.

2. El método de apertura del horno es de tipo de apertura superior cilíndrica de un solo lado, con varillas de soporte de seguridad. Las juntas de la cubierta superior e inferior del horno están selladas con tiras de goma en los cuatro lados. El diámetro del cilindro de apertura y cierre es de φ100×500 mm de carrera, cantidad 6 juegos.

3. El horno de secado se calienta mediante un método de calentamiento por circulación de vapor, con el intercambiador de calor de vapor instalado en la parte trasera. El caudal de vapor se controla mediante una válvula de cierre neumática. La temperatura del horno se controla automáticamente mediante un controlador de temperatura, cantidad 6 juegos.

4. Tipo de caja caliente interna del horno: Tipo boquilla, espaciado entre boquillas 100 mm, el material de la caja caliente interna está hecho de placa de acero inoxidable 201.

5. Selección del aire caliente que entra al ventilador(3.6A)3KW-2PVentiladores centrífugos, cantidad 6 unidades.

6. La capa de aislamiento del horno de secado tiene 80 mm de espesor, y la capa de aislamiento está hecha de material de fibra de amianto.

7．Las ruedas guía internas del horno están activas y la transmisión adopta un tipo de transmisión por banda transportadora y rueda guía. La máquina correctora de desviación de la banda transportadora adopta una máquina de alineación de borde sensible al aire EPC, con una precisión de alineación de borde de ±0.8 mm, una carrera de trabajo izquierda-derecha de 100 mm, un empuje de 1000 kg y una cantidad de 2 juegos.

8．Rueda guía interior de horno, diámetro de la rueda guíaF100mm×1450 mm, tratamiento de oxidación blanca de la superficie, balance dinámico y estático de las ruedas guía ±3g, el espaciado de las ruedas guía del horno es de 2000 mm.

9. Potencia del motor de accionamiento de la cinta transportadora 1.5kw, cantidad 2 unidades.

10. El variador de motor es un control de convertidor de frecuencia de 1,5 kW, cantidad 2 unidades.

11. Dispositivo de descarga de gases de escape, utilizando conducto de escape tipo conducto cuadrado 260×360 mm, el motor de emisión de escape adopta(4A)1.1KW-4PAGVentiladores centrífugos extremos, cantidad 2.

Cada 3 metros de la superficie del horno tiene una salida de humos de φ200 mm, conectada al conducto de humos principal.

13. Después de salir del horno, el desbordamiento del borde del material se corrige utilizando una máquina sensible al aire para alinear bordes (llamada corrección diagonal), asegurando que el material en lámina no se desvíe durante la alimentación, cantidad 1 juego.

14. Equipado con un sistema de rehumidificación, cantidad 1 juego.

15. Material de construcción del horno: hecho de acero estructural y chapa de acero.

Seis, Unidad de Cilindro de Secado por Tracción

1. Diámetro del cilindro del secador de tracciónF1500 mm×1600 mm, la superficie se pule con una amoladora, el método de calentamiento del cilindro de secado es calentamiento por vapor (la caldera de vapor la proporciona el comprador), cantidad 1 pieza.

2. Rodillo de presión de goma diámetro φ300mm×1450mm, material de goma EPDM, dureza 68°—72°, cantidad 2 piezas.

3. El embrague de rodillos de goma se acciona neumáticamente, con un diámetro de cilindro de φ100 mm × carrera de 75 mm, presión de aire ajustable a voluntad y un método de presión tipo brazo oscilante.

5. Motor de accionamiento de tracción 11kw con reductor 11:1, cantidad 1 juego.

6. Motor de accionamiento 11kW variador de frecuencia vectorial, cantidad 1 juego.

7. Recubrimiento—El control síncrono de tensión intermedia de tracción adopta control por rodillo de brazo oscilante flotante.

8. El brazo oscilante es neumático con una válvula de escape rápido.

9. Material del bastidor de tracción: Hecho de acero estructural.

Siete, Unidad de jersey

1. Tipo de bastidor de bobinado: Bobinado de borde de doble estación.

2. Diámetro máximo del material base de bobinado:F1200 mm。

3. Eje de recogida tipo vejiga, eje de aire de 3 pulgadas,Ф74mm, cantidad 2 piezas.

4. Rodillo de acero de enfriamiento por borde, diámetro φ320 mm × 1450 mm, superficie niquelada con cromo duro, acabado espejo, cantidad 1 pieza.

5. Método de enfriamiento con rodillo de acero guiado por borde: Enfriamiento por circulación de agua, equipado con junta giratoria de agua de 1.5 pulgadas, cantidad 1 par.

6. Motor de accionamiento del bobinador potencia 11KW, cantidad 1 juego.

7. Impulsor de motor con control de variador de frecuencia de 11KW, cantidad 1 unidad.

8. Material del panel de pared con borde enrollado: Hecho de placa de acero.

9. La máquina se puede operar en cada panel de control de operación;

Instrucciones de configuración principal

I. Aparatos eléctricos y otras configuraciones

1、Control eléctrico

A、Sistema de control de tensión, sistema de control por botón.

2、marco

A、Pasarela: La pasarela de trabajo del horno de secado tiene 700 mm de ancho, el material de la pasarela es placa de acero de 3 mm, equipada con barandillas y escaleras de seguridad, las barandillas son tubos sin costuraF32mm；

3、Configuración de alarma

A、Tocar campana de alarma 2 juegos;

Línea directa de consulta: Gerente Xie 13868345917

Principales parámetros técnicos y configuración

1．Modelo：             Tipo TB-1400

2. Materias primas de recubrimiento: Papel kraft, cartón, etc. en forma de rollo

3. Material de Revestimiento: Caolín

4. Cantidad de recubrimiento: 15g—25g/m2(espesor del pegamento húmedo de un solo uso)

5. Ancho máximo de recubrimiento: 1400 mm

6. Ancho del rodillo de recubrimiento: 1450 mm

7. Ancho, diámetro de la rueda guía: φ100 mm × 1450 mm

8. Velocidad de línea de recubrimiento: 5—120m/min (dependiendo del material)

9. Velocidad mecánica máxima: 140m/min

10. Diámetro máximo del sustrato de desenrollado: estación simple φ1200 mm

11. Diámetro máximo del sustrato de rebobinado: estación única φ1200 mm

12. Método de calentamiento: calentamiento por vapor

13. Potencia total del motor de toda la máquina: aproximadamente 58 KW (excluyendo la máquina del horno de vapor)

14. Peso de la máquina:         aprox. 20T

15. Dimensiones generales mecánicas：（largo×ancho×alto）24m×3.1m×3.9m（altura del cilindro de aire 4.4m）
