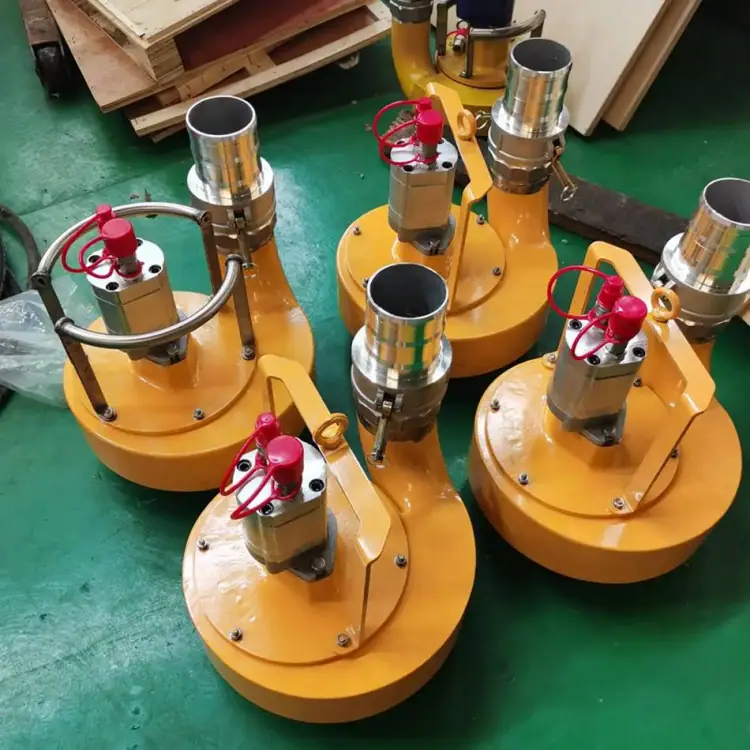

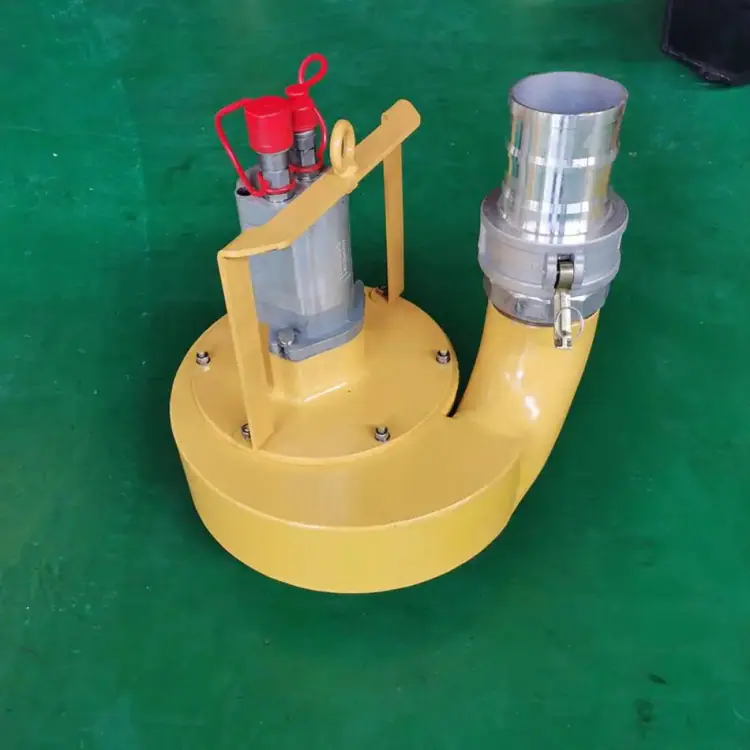

Excavadora de Bomba de Lodos Hidráulica Excavadora de Bomba de Arena Hidráulica Máquina de Succión de Arena para Excavadora Bomba de Lodos para Dragado de Fondo de Río Bomba de Lodos Sumergible

La bomba de lodos se refiere a un tipo de máquina que aumenta la energía del medio mixto sólido-líquido mediante fuerza centrífuga (rotación del impulsor de la bomba) y convierte la energía eléctrica en la energía cinética y potencial del medio. Se utiliza principalmente en las industrias minera, de centrales eléctricas, de dragado, metalúrgica, química, de materiales de construcción y petrolera.
Bajo la acción de la fuerza centrífuga, el líquido es arrojado desde el centro del impulsor hacia el borde exterior y gana energía, saliendo del borde exterior del impulsor a alta velocidad y entrando en la carcasa de la bomba de voluta. En la carcasa de la bomba de voluta, el líquido se desacelera debido a la expansión gradual del canal de flujo, y parte de la energía cinética se convierte en energía de presión estática, fluyendo finalmente a la tubería de descarga a una presión más alta y siendo enviado al lugar requerido. Cuando el líquido fluye desde el centro del impulsor hacia el borde exterior, se forma un cierto vacío en el centro del impulsor. Dado que la presión sobre la superficie del líquido en el tanque de almacenamiento es mayor que la presión en la entrada de la bomba, el líquido es presionado continuamente hacia el impulsor.
Las bombas de lodos transportan una mezcla de partículas sólidas que contienen escoria y agua. En principio, las bombas de lodos son un tipo de bomba centrífuga. En las empresas siderúrgicas, se utilizan principalmente para transportar lodos en sistemas como el agua de eliminación de polvo del convertidor, el agua de lavado de gas del alto horno, el agua turbia de colada continua y el agua turbia del laminado de acero.
La estructura comúnmente utilizada de la bomba de lodos es la siguiente.
(1) Estructura del Cabezal de la Bomba. El cuerpo de la bomba adopta una carcasa de bomba de doble capa (estructura metálica de doble capa interior y exterior). La estructura de la carcasa exterior de la carcasa de doble bomba es de tipo de división vertical. La posición del puerto de descarga se puede instalar y utilizar en 8 posiciones diferentes a intervalos de 45°. Para prevenir eficazmente la fuga del sello del eje, se utiliza una combinación de sello dinámico, sello de empaquetadura o sello mecánico. Se proporciona un sello de espacio tipo laberinto entre el impulsor y la placa de cubierta posterior, reduciendo en gran medida la fuga de lodo hacia la caja de empaquetadura y asegurando fuertemente la fiabilidad del sello. El impulsor está equipado con álabes de descarga en la parte posterior para descargar oportunamente el lodo que refluye, mejorando así la eficiencia volumétrica, reduciendo el reflujo y la erosión, y extendiendo la vida útil de las partes de flujo. Se proporciona un anillo de desmontaje para facilitar el mantenimiento y el desmontaje, evitando el fenómeno de corte del eje causado por la incapacidad de desmontar.
(2) Estructura del soporte. La estructura del soporte está dividida horizontalmente, y los diseños hidráulico y estructural están optimizados para extender la vida útil del rodamiento. Las fuerzas radiales y axiales se distribuyen razonablemente, y el tipo, modelo, métodos de enfriamiento y lubricación del rodamiento se seleccionan correctamente, logrando así los requisitos de baja generación de calor y larga vida útil del rodamiento.
(3) Tipo de Sello de Eje. El dispositivo de sello de eje sirve para sellar el espacio entre la carcasa de la bomba y el eje de la bomba. Puede evitar que entre aire a la bomba y que salga una gran cantidad de agua de la bomba. El tipo de sello comúnmente utilizado para bombas centrífugas de lodos es el impulsor auxiliar con sello de empaque. El impulsor auxiliar con sello de empaque es un sello hidrodinámico que se basa en la carga generada por el impulsor auxiliar para resistir la fuga hacia afuera de líquido desde la salida de la bomba. Al mismo tiempo, utiliza álabes de retroceso en la cubierta del impulsor, un anillo de sello de agua y empaquetadura para evitar la entrada de aire. Los álabes de retroceso y el anillo de sello de agua también reducen la presión en la empaquetadura, lo que sirve para evitar que las impurezas entren al sello.
