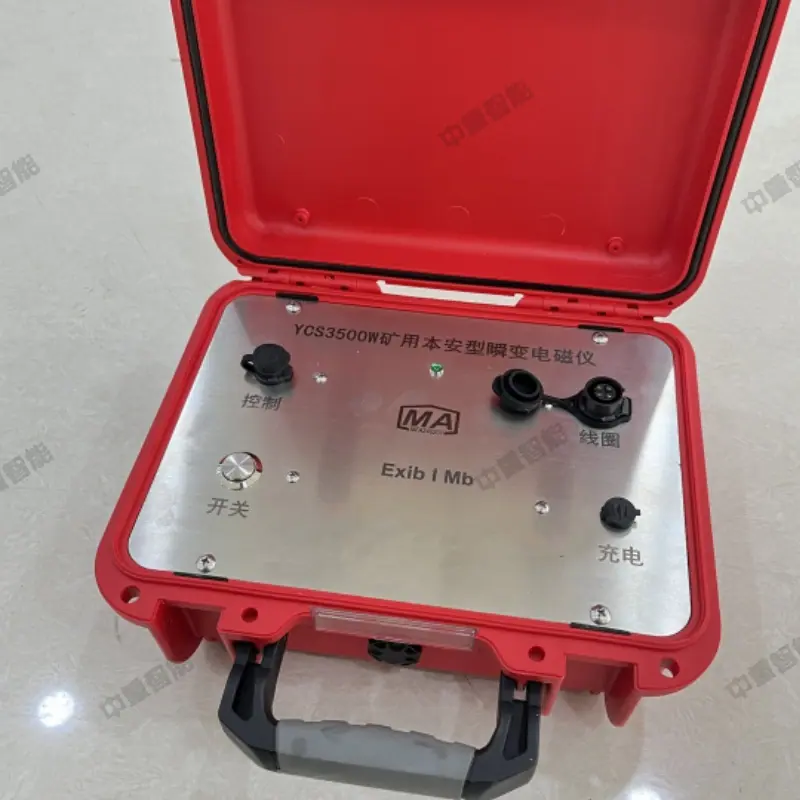

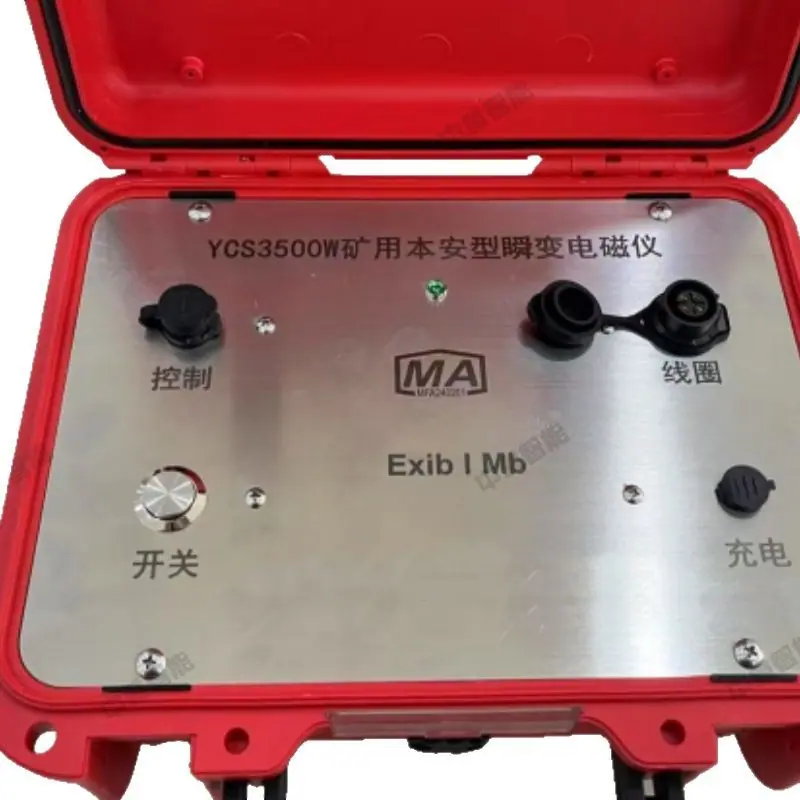

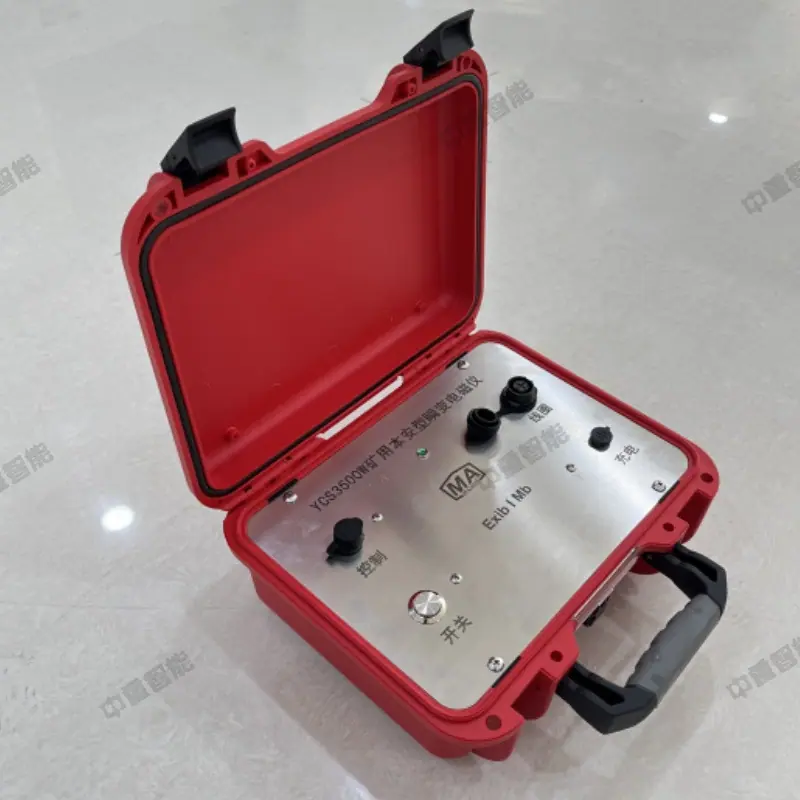

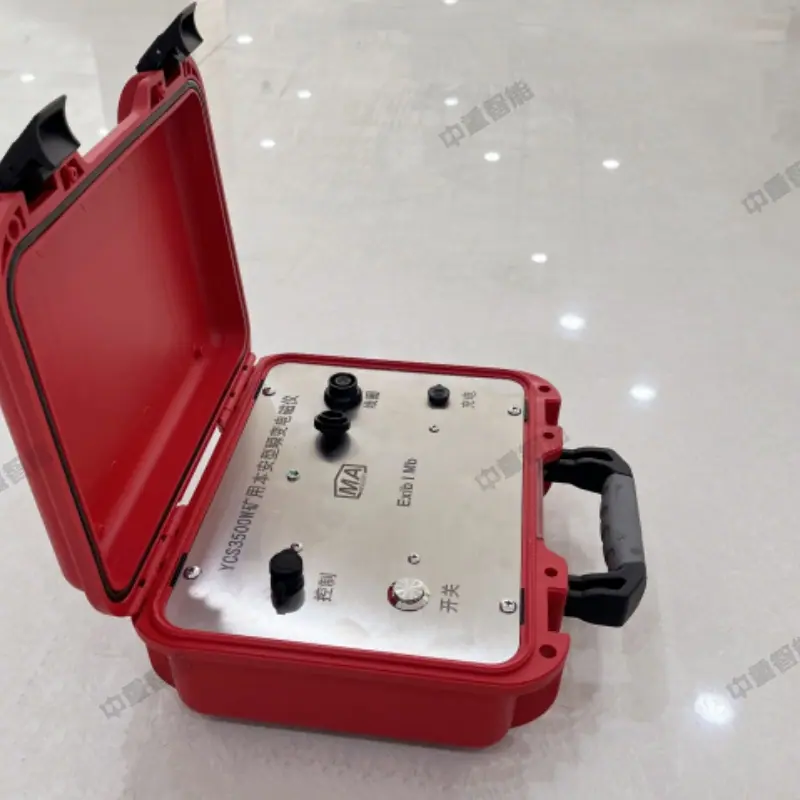

Transmisor Electromagnético Transitorio Ycs3500-F Intrínsecamente Seguro para Minas Personalizado Transmisor Electromagnético Transitorio Ycs3500F

Características del producto del instrumento electromagnético transitorio:
◆El transmisor, el receptor y la fuente de alimentación están integrados en uno;
◆Alta eficiencia de trabajo, se pueden completar más de 500 puntos de sondeo cada día;
◆La profundidad máxima de detección de la mina es mayor que unos 180 metros;
◆El tiempo de apagado corto reduce en gran medida el área ciega de medición;
◆Datos de medición de exportación USB
◆Alta relación señal-ruido;
◆Fuerte capacidad de penetración de baja resistencia;
◆Muestreo rápido con alta densidad, alta resolución y gran rango dinámico;
◆Indicaciones inteligentes, dibujo automático después de la medición;
Especificaciones Técnicas del Instrumento Electromagnético Transitorio
CPU: ARM CORTEX A9 de bajo consumo
Sistema operativo: WINCE6.0
Pantalla grande: pantalla LCD de 10,4 pulgadas, modo de visualización 1024*800, operación de pantalla táctil
Fuente de alimentación: 12 V
Exportación de datos: USB
Fuente de alimentación del instrumento: batería de níquel-hidruro metálico de alta energía incorporada, capacidad 12 V/9 AH
Adaptarse al entorno: a prueba de humedad, a prueba de polvo, a prueba de explosiones.
Temperatura de trabajo: -10～50℃
Especificaciones técnicas del receptor
Convertidor A/D de alta velocidad: resolución de 24 bits;
Rango dinámico: 180dB;
Resolución de señal: 24 bits
Frecuencia de muestreo: 1μs
Número de superposiciones: 1-40960 (seleccionadas por el usuario)
Resolución mínima: 5nV
Modo de sincronización: autosincronización
Temperatura de trabajo: -30℃～80℃
Especificaciones técnicas del transmisor
Tiempo de apagado: carga de resistencia pura de 0,1 μs, el valor real depende del tamaño de la bobina de transmisión, el número de vueltas y la corriente de transmisión;
Potencia de salida instantánea máxima (W): 36;
Voltaje de salida del transmisor: 12 V;
Tamaño de la bobina del transmisor: bobina de 2M × 2M (personalizable por el usuario);
Frecuencia de transmisión (Hz): 6,25, 12,5, 25, 62,5, 125, 250, 500;
Corriente de pulso de transmisión: 5,8 A;
Forma de onda: onda cuadrada bipolar con un ciclo de trabajo de 1:1.
