Máquina todo en uno para mezclar y lechada de mortero Wdsj-5 con pantalla de mezcla, almacenamiento, flujo y presión Bomba de lechada

La Máquina Integrada para Mezcla de Mortero y Lechada WDSJ-5 es un diseño re-mejorado por nuestra empresa, basado en las ventajas de máquinas similares, integrando
Función de mezcla y almacenamiento; Operación de inyección, registro de inyección, impresión; Visualización de flujo, visualización de presión en una sola. Su estructura es compacta y el uso es方
Conveniente, confiable, fácil de mantener. Puede mezclar materiales de alta concentración y alta viscosidad como mortero de cal y arena, lechada de cemento, etc. Cuando está equipada con la bomba de inyección BW70/8,
Se utiliza principalmente para el rejuntado de construcción de proyectos de ingeniería civil como carreteras, puentes, presas, defensa nacional y minas; también se utiliza para mortero de proyectos de componentes pretensados.
Expansión por inyección;
El mortero inyectado por la bomba de inyección, las partículas de arena deben tamizarse, con un tamaño de partícula no mayor a 3 mm. La masa de partículas de arena con un tamaño de partícula inferior a 1 mm representa la masa total de arena
del 60% o más, y no debe mezclarse con grava u otros escombros (tales como; clavos de hierro, vegetación, etc.) durante el rejuntado. Debe ser una lechada homogénea mezclada uniformemente, no
Debe haber arena seca y terrones duros, el valor de consistencia no es inferior a 8 cm, el consistómetro pesa 300 g.

2 Parámetros técnicos de rendimiento principales
Modelo de Equipo: Máquina Todo en Uno para Mezcla y Colocación de Mortero WDSJ-5
Sistema de Mezcla 2.1
Número de serie Parámetros técnicos principales
1 Capacidad de producción (m³/h) 5
Modelo de 2 motores Y100L-2
Potencia de 3 motores (kW) 3
4 Velocidad del motor (r/min) 1420
5 Modelo Reductor WPDX-100
Relación de 6 velocidades 1:30
7 Volumen efectivo del tambor mezclador (L) 280
2.2 Sistema de rejuntado
Número de serie Modelo de bomba de inyección BW70/8
1 Número de cilindros 2
2 Diámetro Interior (mm) 80
Carrera del pistón (mm) 75
4 Presión (MPa) 8
5 Caudal (L/min) 75
6 Potencia del motor (KW) 11
7 Velocidad de entrada (r/min) 1440
WD SJ 5
3
8 filas de tuberías de lodo diámetro interior(mm) 38
9 Altura de succión (m) 2
10 Correas trapezoidales modelo B2032 (3 ranuras)
2.3 Pantalla de registro de inyección e impresión y sistema de caudalímetro electromagnético
Número de serie Parámetros técnicos principales
1 Registrador de inyección modelo YC-1
2 Registrador de lechada precisión 1.0%
3 Voltaje de entrada del registrador de inyección (V) AC220
4 Caudalímetro electromagnético modelo WDD32YTPIARN2
5 Caudalímetro electromagnético clase de exactitud 0.5
6 Caudalímetro electromagnético presión nominal (MPa) 6.3
7 Caudalímetro electromagnético diámetro (mm) DN32
8 Caudalímetro electromagnético rango de caudal (L/min) 250
9 electrodos 316L
3 Estructura de la Máquina y Principio de Funcionamiento

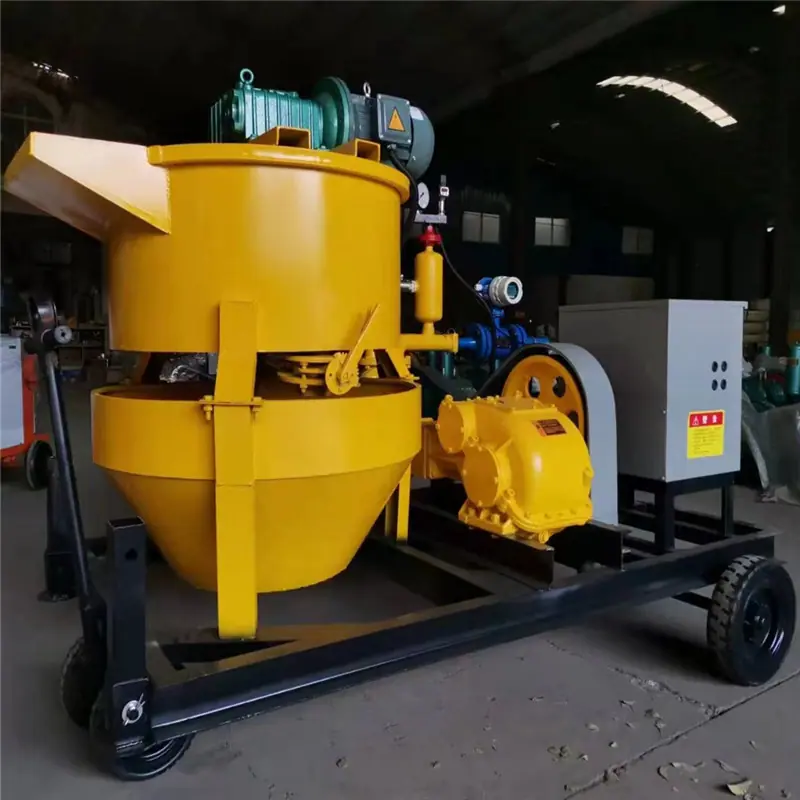

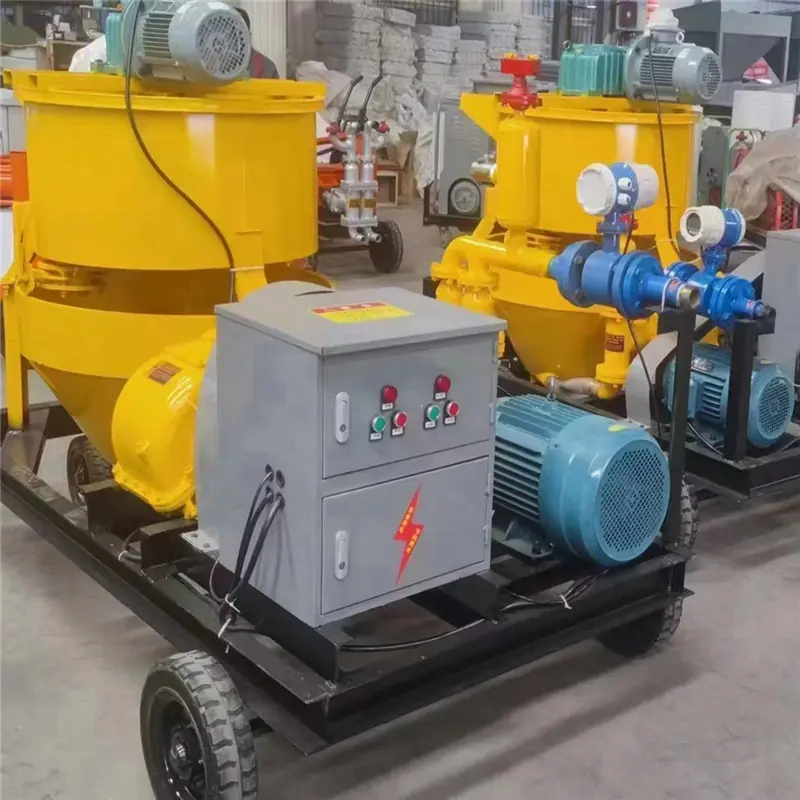

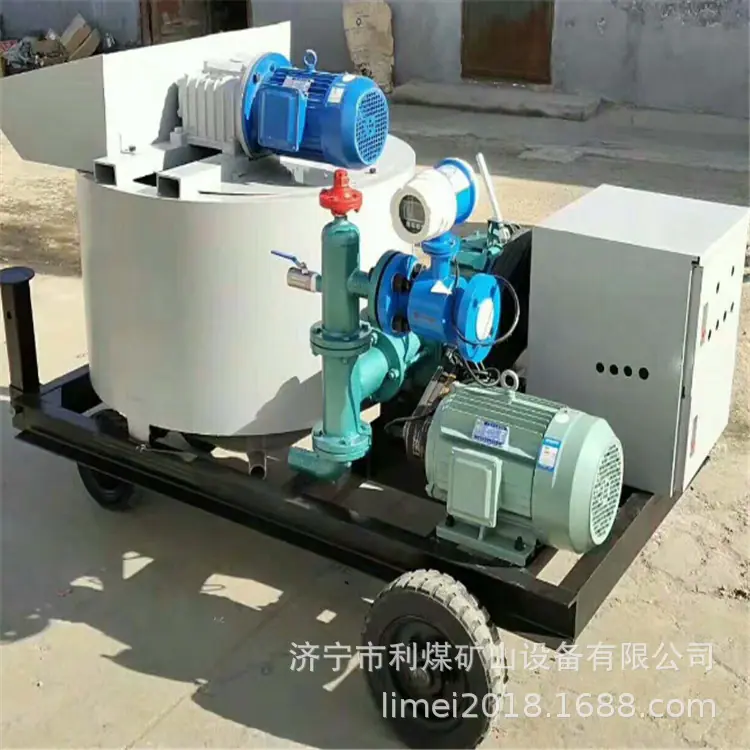

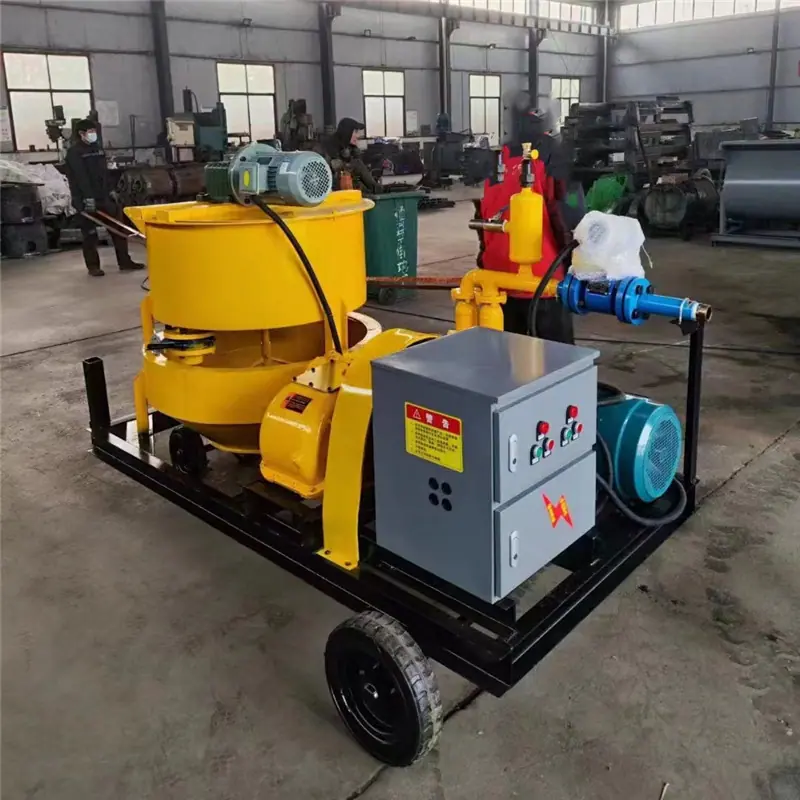

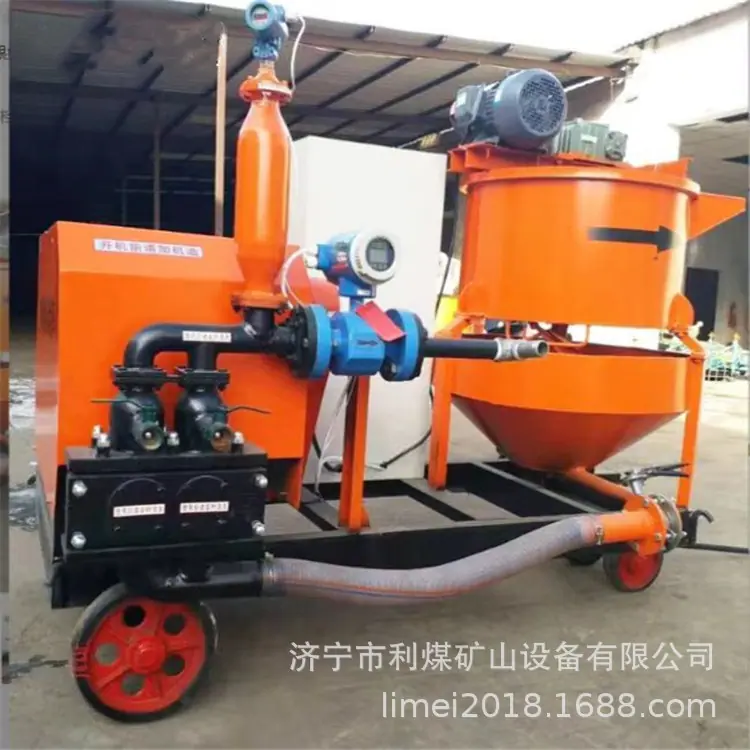

Esta máquina consta de un mecanismo de mezcla de alta velocidad, un mecanismo de inyección, un sistema de registro e impresión de inyección, un sistema de medición de flujo electromagnético, pantalla de presión, aparatos eléctricos
Consiste en sistema de control, bastidor y otras partes.
1 3.1 Mecanismo de Mezcla de Alta Velocidad
La mezcladora está compuesta por un motor, un reductor de rueda de pines cicloidal, un tambor de mezcla, un tambor de almacenamiento de material, etc. Durante la operación, el motor impulsa el agitador en el tambor de mezcla.
Las hojas remueven el material y, al mismo tiempo, hacen girar las paletas removedoras en el cilindro de descarga, alimentando el material en la tubería de descarga y evitando la sedimentación del material.
El extremo de la tubería de salida se puede conectar a la bomba de inyección BW70/8 producida por nuestra empresa para completar el trabajo de transporte e inyección.
2 3.2 Mecanismo de rejuntado
La bomba de inyección está compuesta principalmente por piezas tales como un motor eléctrico, caja de cambios, cabezal de bomba, bastidor, cubierta protectora y mecanismo de transmisión por correa en V (ver figura adjunta).
2), La caja de cambios es una carcasa sellada, y las diversas piezas móviles se lubrican por salpicadura. Un conjunto de engranajes engranados puede transmitir el motor
El movimiento rotatorio se transmite al cigüeñal, empujando la biela y la cruceta para hacer que el pistón se mueva de un lado a otro. El BW60-8 tiene una biela de tipo cojinete, que tiene ruido
Características como baja velocidad, rotación flexible, resistencia al desgaste y durabilidad, además de estar equipado con un mecanismo de control de embrague, lo que hace que el cambio de potencia sea conveniente y la transmisión suave y confiable.
La cabeza de la bomba se compone principalmente de piezas como la T de la cabeza de la bomba, el revestimiento del cilindro, el pistón, la biela, la jaula de bolas, la cámara de aire, el manómetro y el brida de conexión (ver detalles en
La Figura 3 muestra un tipo de entrada inferior, salida superior, que utiliza una barra de tracción para accionar un pistón para un movimiento alternativo para controlar la apertura y el cierre de la bola de acero y el asiento de la jaula de bola para la succión y descarga de lodos.
Trabajo. El pistón adopta una estructura de labio, el asiento del pistón y la biela adoptan un acoplamiento de superficie cónica de 10°, y el pistón se aprieta mediante una conexión de rosca interna M14×1.5.
método de conexión, esta estructura tiene las ventajas de fácil montaje y desmontaje, buen rendimiento de sellado y estructura simple. La cámara de gas está equipada con una válvula de limpieza, una tubería de salida de pulpa y presión
El dispositivo Surface también puede estar equipado con un dispositivo de protección contra la presión de contacto eléctrico con control automático. Cuando la presión de trabajo excede la presión nominal preestablecida, puede alcanzar
Desconecte el circuito principal en el momento adecuado para detener el funcionamiento del equipo.
3 3.3 Mecanismo de Registro de Inyección y Mecanismo de Flujo Electromagnético
El registrador de lechada se compone principalmente de un chasis, un panel de control, una impresora, una placa base, etc. El caudalímetro electromagnético se compone principalmente de un cabezal de medición, un control
compuesto por partes como el panel, la detección de flujo y la brida de conexión, después de que el registrador de lechada y el caudalímetro electromagnético se conectan mediante cables de conexión y líneas de señal, el grupo
El sistema de monitoreo de flujo de inyección puede lograr la visualización instantánea del caudal, la visualización del volumen total de inyección, la visualización del tiempo de inyección y la impresión de los parámetros de inyección.
4 3.4 Sistema de Control Eléctrico
El sistema de control eléctrico consta de piezas como una caja eléctrica, interruptores automáticos, contactores de CA, pulsadores e luces indicadoras, que proporcionan para toda la máquina.
Fuente de alimentación del sistema.
