Pasador de Mancuerna para Máquina Raspadora, Ranura de Transición para Máquina Raspadora, Ranura de Conexión de Junta de Transición, Ranura de Desviación para Accesorios de Máquina Raspadora

Accesorios para raspadores

Jining City Limei Mining Equipment Co., Ltd. es un fabricante de accesorios de clase para tuberías, suministrando;Piezas de máquina raspadora, Piezas de máquina raspadora totalmente mecanizadas, Piezas de máquina raspadora convencionales, Piezas de máquina raspadora de Zhangjiakou, Piezas de máquina raspadora importadas,40 toneladasAccesorios para raspadores~

Placa protectora de máquina raspadora, también llamada placa protectora de eje, placa protectora de cadena, placa de lengüeta, conjunto de placa de lengüeta, placa protectora de tolva, adecuada para la cabeza y la cola de los transportadores raspadores. El uso de placas protectoras facilita el desmontaje del bastidor de fijación y del separador de cadena durante el mantenimiento, acortando el tiempo de mantenimiento.

Protector del eje del transportador rascadorCaracterísticas estructurales:
En ambos extremos de la placa de la lengua, hay horquillas de cadena dividida dispuestas simétricamente y perpendiculares a la placa de la lengua. En el medio de las dos horquillas de cadena dividida, se dispone simétricamente hacia adentro un perno de horquilla. En el lado exterior de cada horquilla de cadena dividida, hay dos manguitos de horquilla que se pueden montar en la carcasa del cabezal del transportador para el posicionamiento de límite superior.
La estructura anterior no solo cumple con los requisitos del diseño original de un protector, dos cadenas y tres topes de carga, sino que también tiene las ventajas de una estructura simple, fácil fabricación, instalación y transporte, y fácil mantenimiento, conservación, inspección y actualización.

Acoplamiento de cabezal de máquina raspadora · engranaje cónico

Engranaje cónico reductor, también llamado rueda de rodamiento reductora,40Tipo de ruedas, adecuado paraSGB620/40Ttipo ySGB420/40Transportador de rasquetas, dividido en dos tipos: de cuello grueso y de cuello fino.
Acoplamiento de máquina raspadora · Acoplamiento de transportador de rueda dentada raspadora Rueda rascadora de transportador de ruedas rascadoras motor de transportador de ruedas rueda De la cabeza a la rueda Rueda motriz Par de engranajes reductores  Acoplamiento de motor Acoplamiento reductor30Acoplamiento de motor de máquina raspadora40tPasador de rueda de transportador rascador
EngancheComúnmente conocido comoPar de ruedas，es un componente de transmisión utilizado para conectar el eje motriz y el eje conducido de diferentes mecanismos, haciéndolos girar juntos para transmitir par, y se aplica entre el motor y el reductor en un transportador de raspadores.
Par de engranajes reductores, también llamado reductor rueda trasera, adecuado para equipos de transporte de mina de carbón-Transportador de raspadores, utilizado principalmente para la conexión entre el reductor y el motor en la parte de accionamiento de cabeza de la máquina raspadora.

30Tipo a rueda, adecuado para equipos de minas de carbón subterráneasSGB420/30Transportador de rasquetas de cangilones.
40Escribe en rueda, aplicable aSGB620/40Ttipo ySGB420/40Transportador de rasquetas, dividido encuello gruesoycuello delgadoDos tipos, ambos se pueden usar

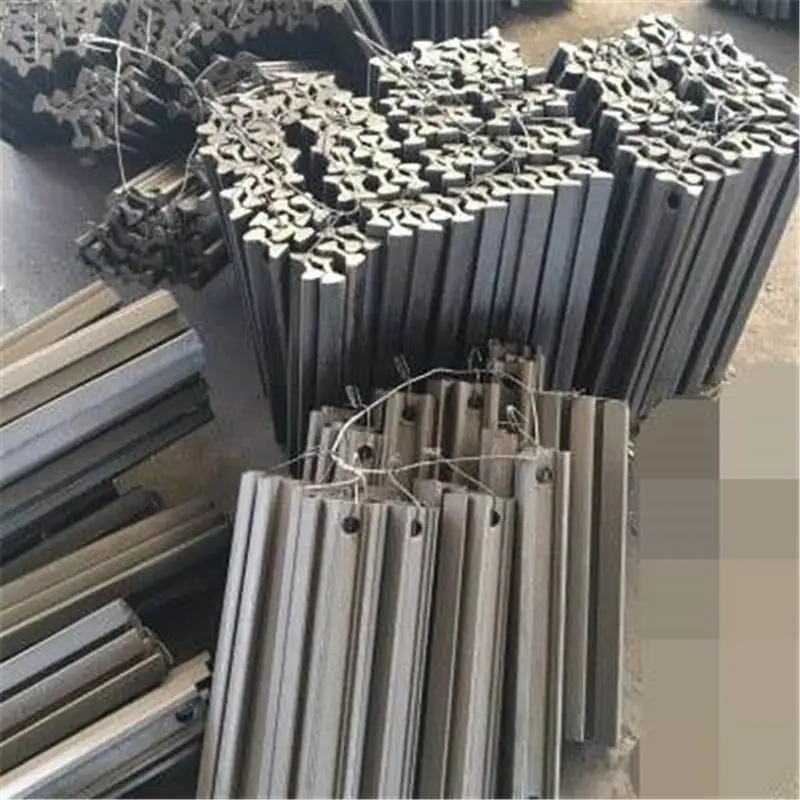

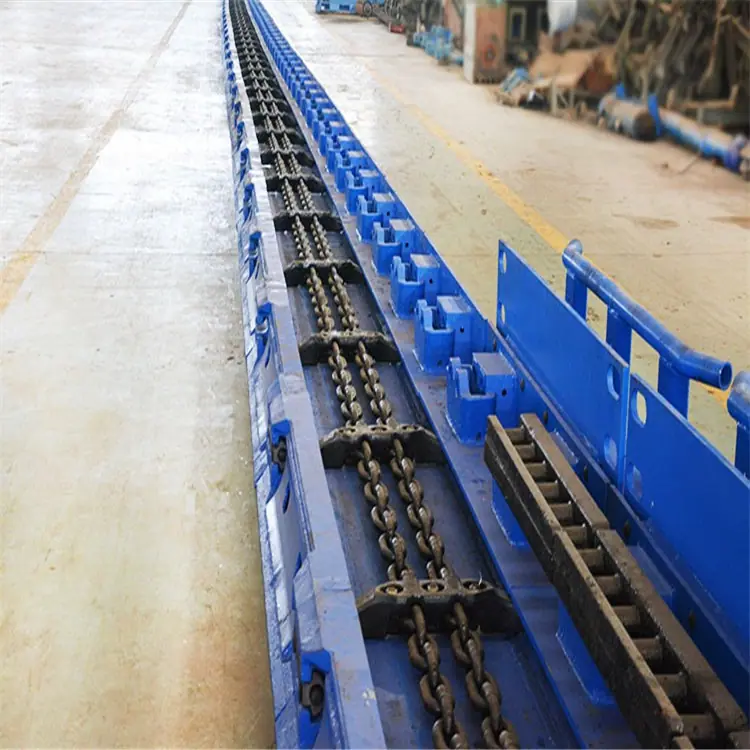

estante,También conocido comoRieles guía, rieles de cremallera, ubicado en la parte del canal central de los transportadores de raspadores y máquinas de transferencia utilizados en las minas de carbón.
El riel de cremallera y el riel de pasador se colocan en el asiento del riel de cremallera, que sirve como la vía de desplazamiento para la máquina de extracción de carbón. El asiento del riel de cremallera está soldado a la pared lateral del canal central, y el asiento del riel de cremallera y el riel de cremallera están conectados por pasadores del riel de cremallera.
Material:42CrMo、40CrMoSi、30MnSi。

El transportador de rascadores se compone de una sección de cabeza, una sección intermedia y una sección de cola. La sección de cola del transportador de rascadores se compone de un bastidor de cola, un eje de cola, etc.
El extremo de conexión del bastidor de cola de la máquina a la canaleta central está soldado con bloques de aleación resistente al desgaste en el borde superior del perfil de acero, aumentando así la vida útil del bastidor de cola de la máquina. Los soportes de columna a ambos lados del bastidor de cola de la máquina sirven para soportar y fijar las hojas de cola.

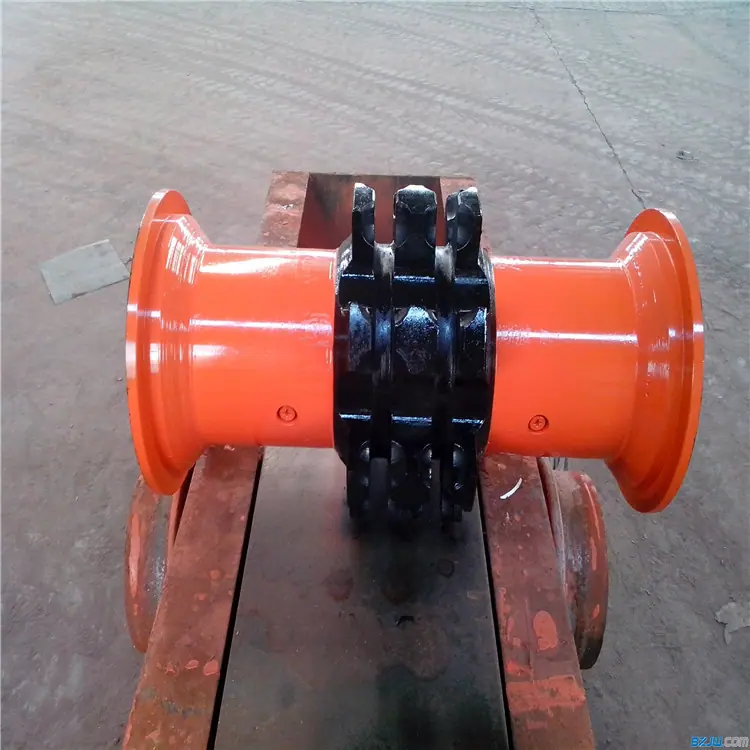

El eje de cola se monta en el bastidor de cola y consta de una rueda dentada guía, un eje de manga, una manga de localización, una carcasa de rodamiento, una arandela de sellado y dos juegos de rodamientos 3613. La rueda guía del eje de cola utiliza un diente de cadena o una estructura de rodillo. Ambas estructuras aseguran el acoplamiento correcto del anillo fresador sobre él, reduciendo los accidentes operativos.

Modelo de portaequipaje trasero:

22、30 Bastidor de Cola SGD420/22、SGB420/30 Tipo Bastidor de Cola de Transportador Raspador de Mina de Carbón Longitud Total del Bastidor de Cola 1400 mm, Altura 346 mm.
Marco de cola 40TX, adecuado para transportadores raspadores tipo SGB420/30 y SGB420/40, también llamado el marco de cola pequeño 40.
Marco de cola de 40T, Marco de cola grande de 40, Marco de cola de transportador rascador Adecuado para el transportador rascador tipo SGB620/40T utilizado bajo tierra en minas de carbón, ubicado en el extremo de cola del transportador rascador.
Bastidor de cola 17D, adecuado para bastidor de cola de cadena simple tipo 17, los transportadores de raspadores tipo 17 se dividen en tipos conectados simples y dobles, generalmente con modelos como SGD320/17B.

Pieza deaccionamiento trasero de máquina raspadora

Accesorios para la parte de accionamiento de cola del transportador rascador Placa de lengüeta|Bastidor de cola|Reductor|Cubierta del cilindro|Cilindro|Conjunto de piñón|Guía de cadena|Cubierta del acoplamiento|Motor| Placa de lengüeta del reductor Bastidor de cola Cilindro Cubierta del cilindro

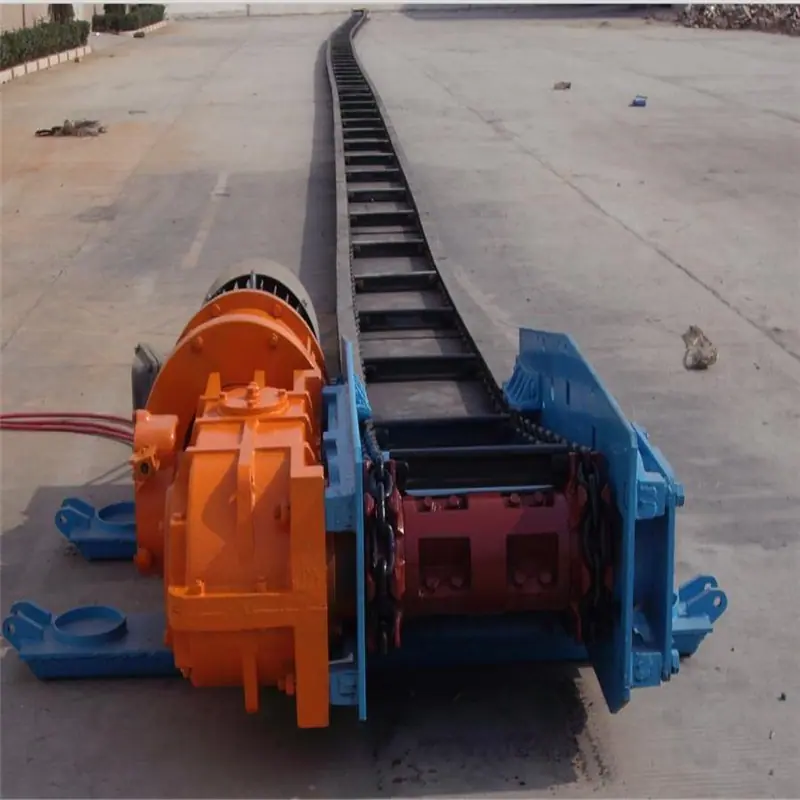

La parte de transmisión de cola del transportador de rasquetas consta de una unidad de potencia, una cabeza y una cubierta de retorno de carbón. Basándose en la cabeza, la unidad de potencia, compuesta por un reductor, un freno, un acoplamiento hidráulico y un motor eléctrico, se puede integrar y conectar al lado izquierdo o derecho de la cabeza según las necesidades de las diferentes caras de trabajo. La ruta de transmisión de potencia es: el par del motor eléctrico se transmite a través del acoplamiento hidráulico al eje de entrada del reductor y, después de ser reducido por el reductor, engrana con la estría interna del eje del piñón de la cabeza a través de la estría externa del eje de salida, impulsando los piñones en el conjunto del eje de piñones, y el movimiento de la cadena de rasquetas es tirado por los piñones. La estructura de la cola es la misma que la de la cabeza, solo con la adición de una cubierta de retorno de carbón. La instalación y el desmontaje de la parte de transmisión de cola son los mismos que los de la cabeza.
