Máquina de Reparación de Calor de Cable con Control Automático de Temperatura con Especificaciones Completas, Modelo de Máquina de Reparación de Calor de Cable Dlrb-400

uno,Máquina de parcheo en caliente de cablesDescripción del Producto

Esta máquina se utiliza para el parchado en caliente de cables con revestimiento de caucho y es ideal para la reparación y prensado de cables en minas de carbón, minas de hierro, perforación y construcción de pozos. La máquina utiliza aleación de aluminio para la fabricación de la caja y el molde, sujeción hidráulica para indicar la temperatura, control automático de temperatura y alarma, lo que ahorra mano de obra y energía, es confiable, fácil de operar y mantener, y garantiza la calidad de la reparación. El cable reparado presenta una apariencia lisa y plana, está firmemente parchado, es resistente a la presión y está sellado, lo que la convierte en el equipo de parchado en caliente más popular en China.

dos、Máquina de parcheo en caliente de cablesParámetros técnicos

Voltaje de funcionamiento: 220 V

Presión máxima de sujeción: 5T

Longitud de reparación: 400~1200 mm

Potencia de calefacción: 4kw

Aumento de la temperatura del molde: 0~300℃

Peso de la máquina: 155 kg

Diámetro del cable de reparación: ø4-240 mm

Tiempo de temporización: 0~170 minutos

Altura de la superficie de trabajo: 750 mm

Dimensiones: 1000*450*1000mm

tres,Máquina de parcheo en caliente de cablesIntroducción a la estructura:

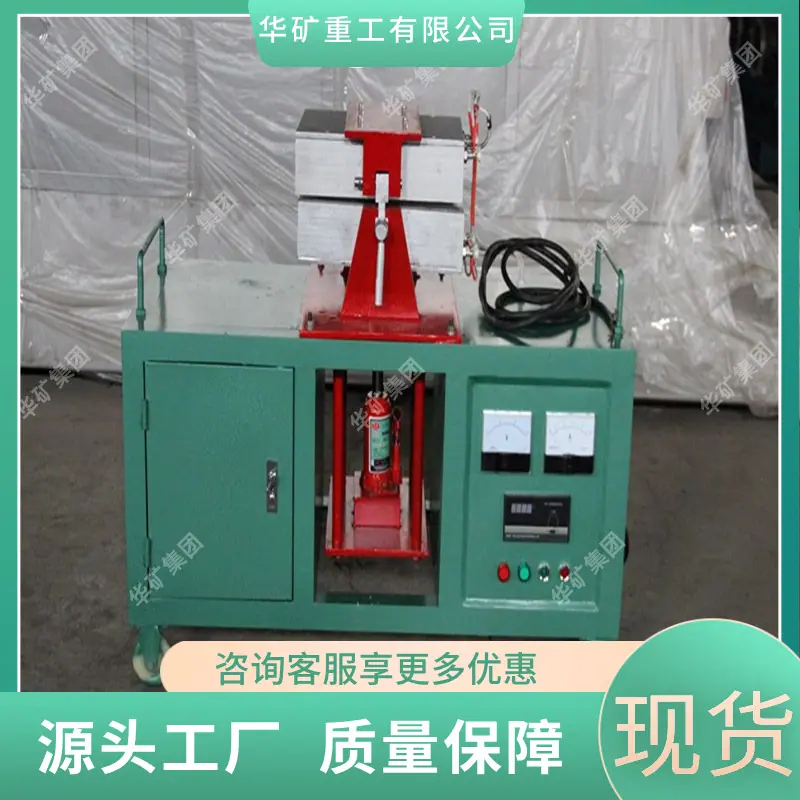

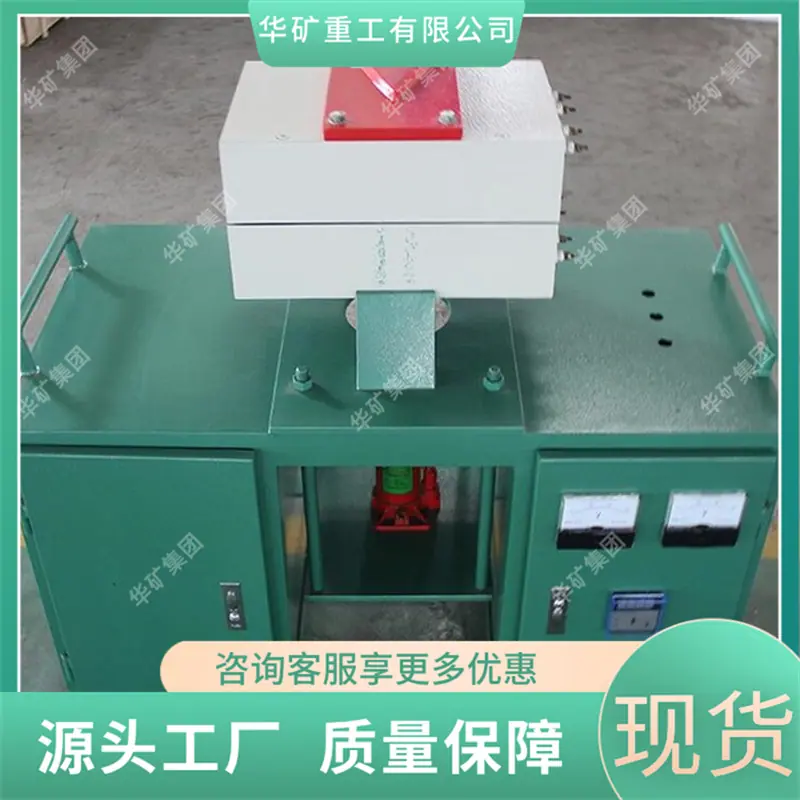

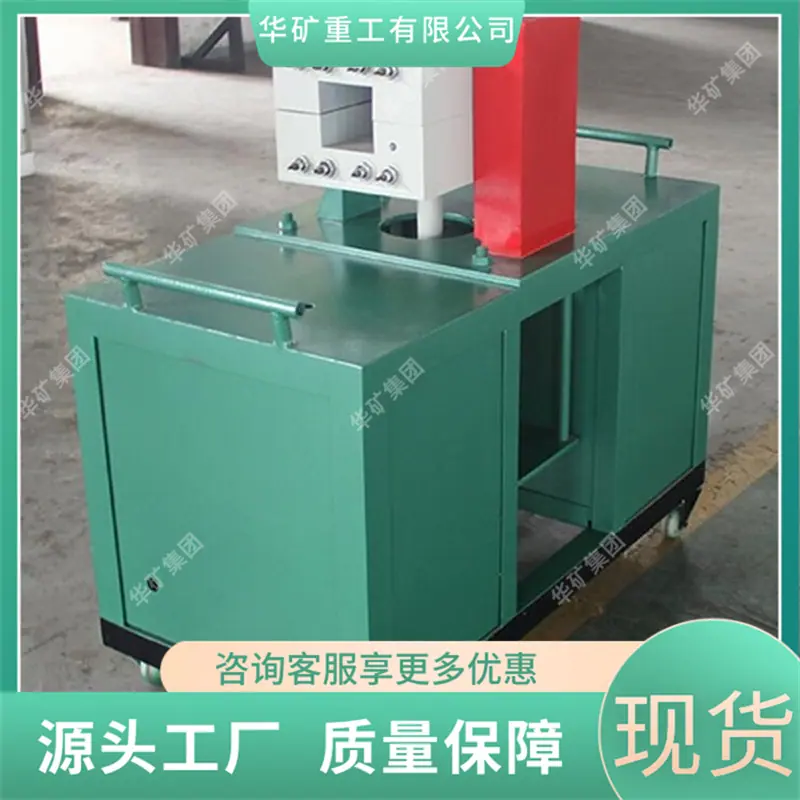

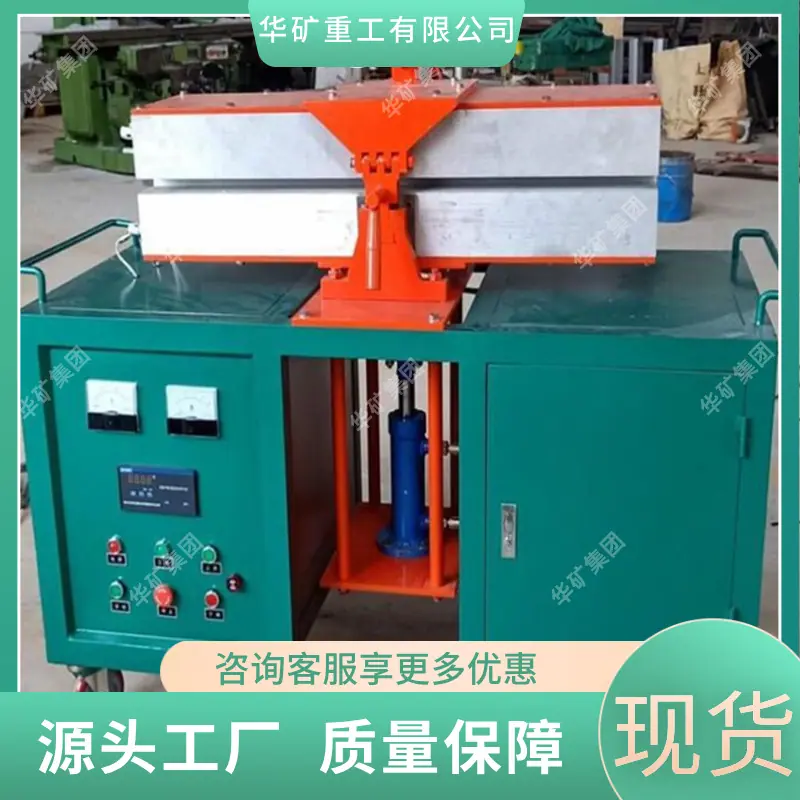

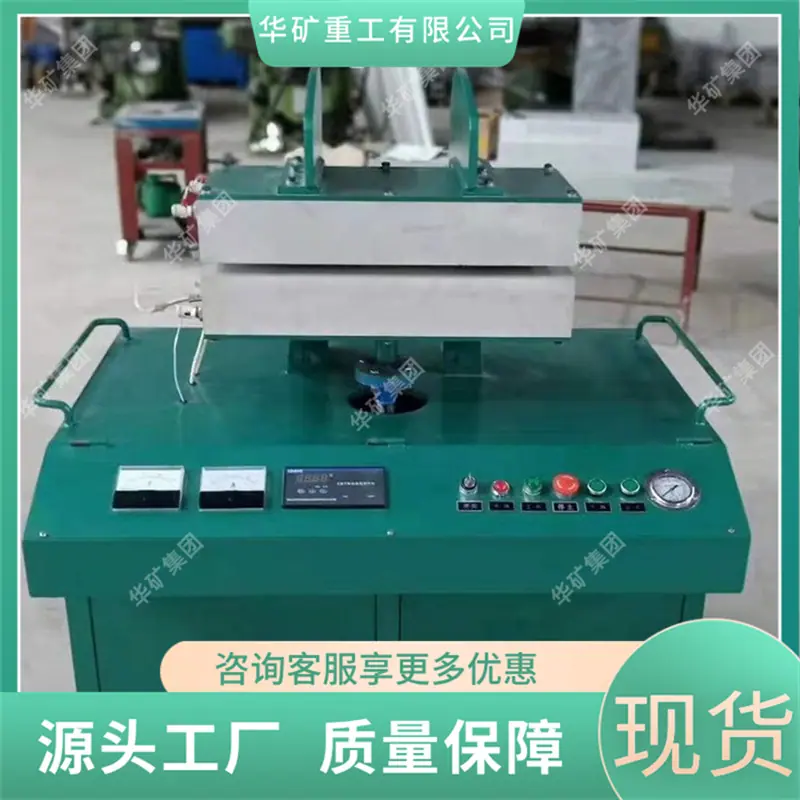

La máquina de parcheo en caliente consta principalmente de un soporte, un sistema eléctrico, un sistema hidráulico y un panel de control. El sistema hidráulico, compuesto principalmente por un cilindro hidráulico, un pistón, una válvula y una varilla de presión, completa la elevación y presurización del molde para garantizar la presión necesaria para el proceso de calentamiento y parcheo. El soporte, el componente principal de la máquina, está soldado a partir de secciones de acero y equipado con un mecanismo de desplazamiento, una caja de herramientas y un contrapeso de hierro para formar una máquina unificada, fácil de mover durante el trabajo. El sistema de calentamiento eléctrico se ensambla por separado y se controla uniformemente, y está equipado con un dispositivo de temperatura fija, temporizador, iluminación y alarma de timbre eléctrico para un buen ajuste y control.

Cuatro,Máquina de parcheo en caliente de cablesInstalación y cableado

1. Retire la varilla de hierro del contrapeso e instálela en los dos orificios de la parte superior de la máquina de parcheo en caliente, apriete la tuerca y luego instale el contrapeso.

2. Inserte el termopar de níquel-cromo-cobre en el orificio de medición de temperatura encima de la máquina de parcheo en caliente y luego apriete el clip de hierro.

3. Abra la cubierta posterior, conecte la fuente de alimentación y retire el cable de conexión de "cortocircuito" en la placa de cableado del instrumento de indicación y ajuste de temperatura.
