Winch de suministro para minas Zhongsheng JF-200ZD JF-15 estructura compacta especificaciones del equipo de elevación

Los usos principales de los cabrestantes se pueden dividir en dos categorías principales: Primero, como equipo de elevación, utilizado para la extracción en minas, la extracción en pozos de perforación y la suspensión (elevación y descenso) de equipos e instalaciones de perforación de pozos, es decir, para izar mineral, estéril (ganga), personal y descender materiales, herramientas y equipos a lo largo del pozo. Segundo, como equipo de arrastre, utilizado para el despacho y transporte subterráneo de mineral (carretillas de mina), la raspadura o el relleno de mineral (escoria) en el área de minería y la retirada de pilares de soporte.

Descripción general del cabrestante retráctil:

El dispositivo de protección para coche deportivo JF-150ZD con cabrestante retráctil se utiliza en el dispositivo de protección para coche deportivo ZDC30-2.0. Su función principal es controlar el levantamiento y descenso de la barrera, y se utiliza en todos los carriles inclinados de elevación y transporte de vía única o doble vía con un ángulo de inclinación inferior a 30 grados en minas de carbón. ali07

Características estructurales y principio de funcionamiento del cabrestante retráctil:

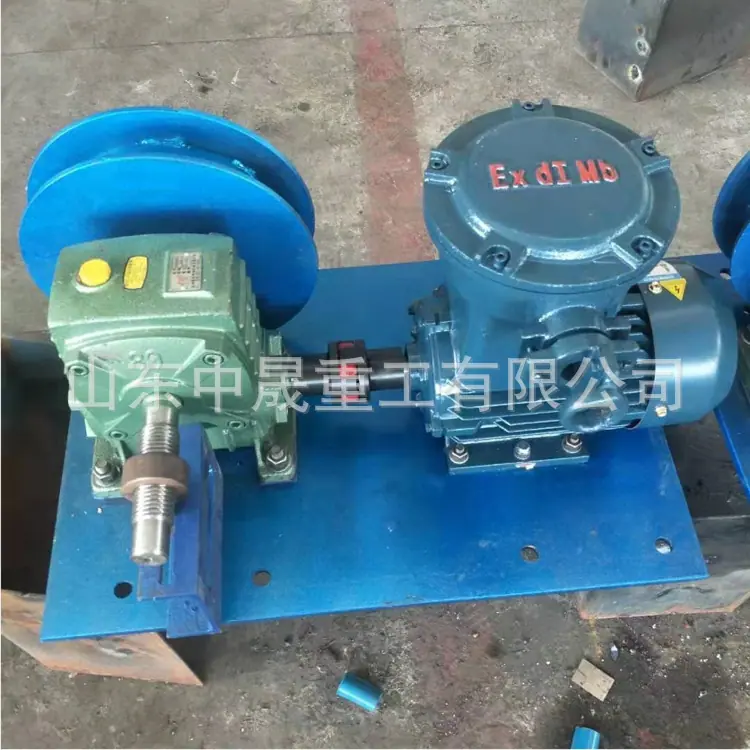

El cabrestante retráctil incluye: motor a prueba de explosiones, reductor, tambor y cable de elevación. El motor a prueba de explosiones impulsa el tambor a través del reductor para girar hacia adelante y hacia atrás, y el cable de elevación acciona la barrera para elevar y bajar la red.
Cuando el carro minero funciona con normalidad y alcanza el intervalo establecido, la acción del cabrestante abre la barrera y permite el paso del carro. Al pasar, el cabrestante se retrae para cerrar la barrera. Cuando el carro minero está en marcha y la velocidad supera el valor especificado, la caja de control electrónico no emite ninguna orden de elevación, y la barrera se cierra, interceptando directamente el carro.

Rendimiento principal del cabrestante retráctil:

1. El cabrestante retráctil y retráctil está controlado eléctricamente, es seguro y confiable.
2. El sistema tiene buena resistencia mecánica y función a prueba de humedad y puede adaptarse a diversas condiciones ambientales adversas en las minas.

Parámetros técnicos del cabrestante retráctil:

Voltaje nominal: CA 380 V;
Potencia del motor: 1,5KW;
Diámetro del tambor: 219 mm;
Fuerza de tracción: ≥1500N;
Tiempo de acción: ≤5S;
Ruido: ≤85dB?;
Cable de acero: 6×19-∮10;
Entorno de uso: temperatura: -20℃～40℃;
Humedad relativa: ≤96% (+25℃);
Presión de aire (86~106) KPa
Ángulo de inclinación aplicable: 7-300;
Ámbito de aplicación: entornos donde el contenido de metano o de carbón en las vetas no sea superior al especificado en las normas de seguridad de las minas de carbón;
Grado de protección del recinto: IP54.
Dimensiones generales del cabrestante retráctil (largo x ancho x alto): 627 x 473 x 334

Peso del cabrestante: 40 kg
