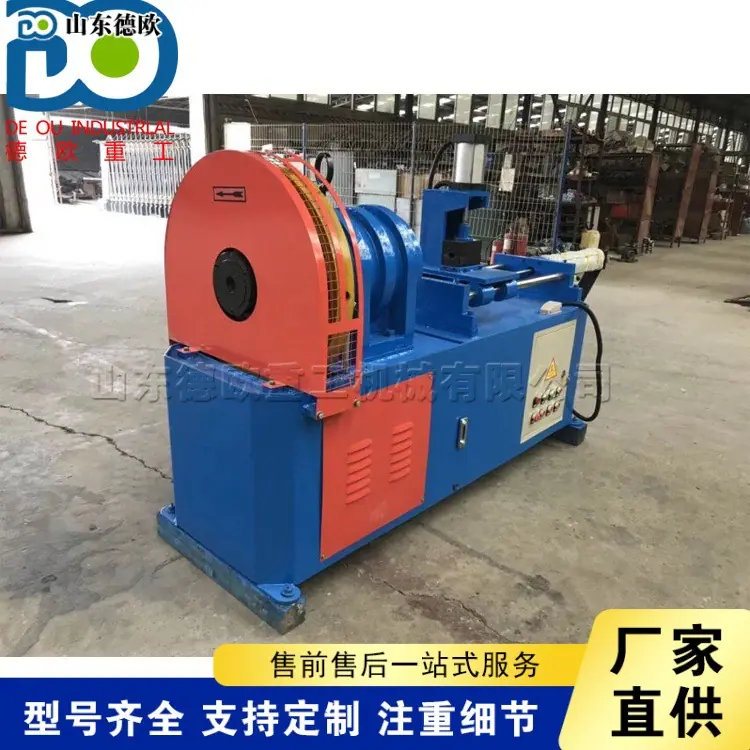

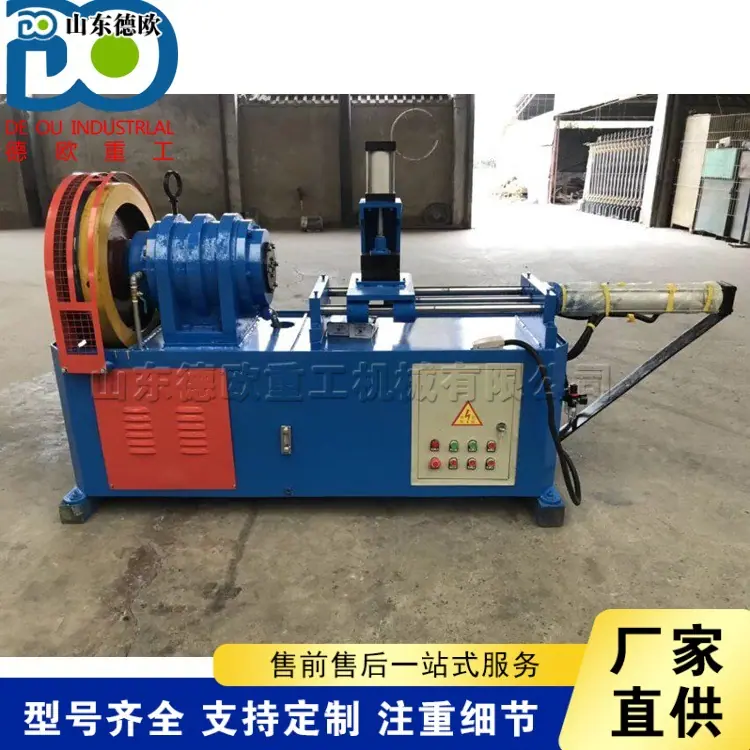

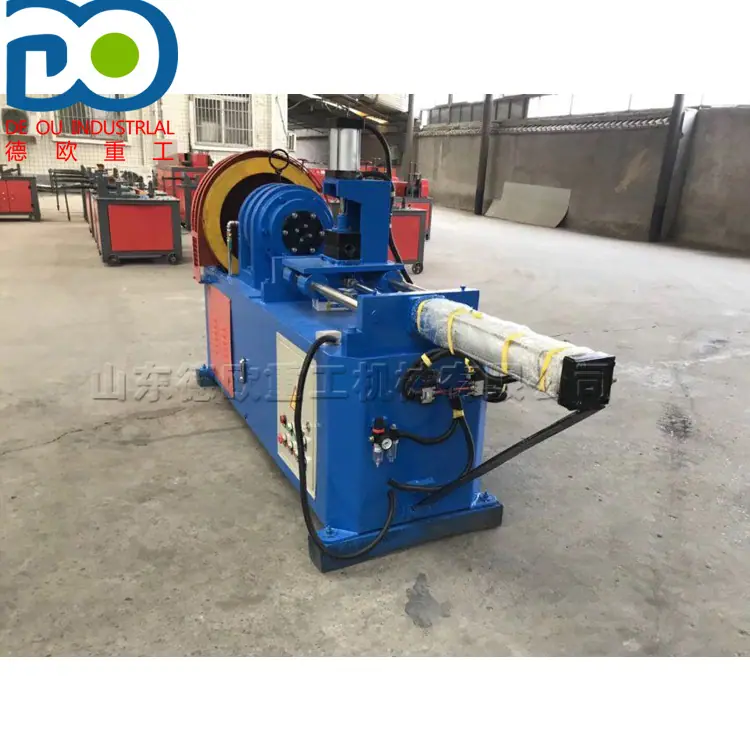

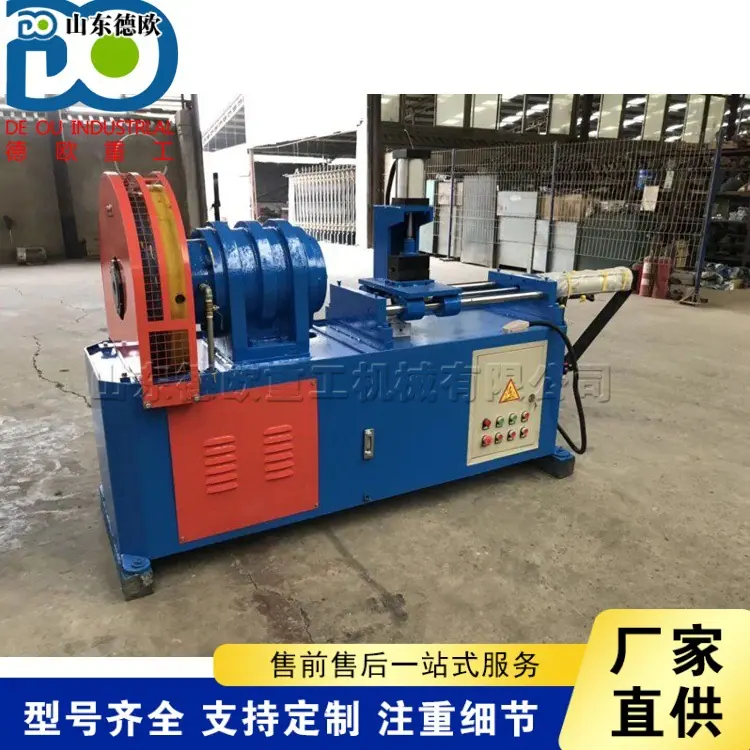

Máquina de Punta Pequeña para Tubería Guía de Grouting de Túnel, Máquina Automática de Cono para Tubería Metálica, Máquina Eléctrica Hidráulica para Reducción de Tubería

1. El rellenado con lechada de tuberías guía pequeñas es una medida de soporte para túneles excavados de escasa profundidad. Cuando es propenso al colapso después de la excavación en estratos blandos y fracturados, o cuando la instalación de entibación previa es difícil o la sección estructural es grande, se debe adoptar la entibación previa con tuberías guía pequeñas. La entibación previa con tuberías guía pequeñas debe usarse en conjunto con costillas de acero. Cuando las condiciones lo permiten, también se puede realizar el reforzamiento con lechada desde la superficie del terreno; si existe un túnel piloto, también se puede realizar el reforzamiento radial con lechada del perímetro del túnel dentro del túnel piloto.
2 Las medidas generales para el soporte de lechado de tuberías pequeñas son las siguientes: diámetro de la tubería de acero: 30-50 mm, longitud: 3-5 m, espaciamiento entre los orificios de lechado: 100-150 mm, y espaciamiento a lo largo de la circunferencia del arco: 300-500 mm. El ángulo de inserción circunferencial del tubo de acero a lo largo del arco es de 10°-15°. La tubería pequeña es una varilla portante, por lo que las dos filas de tuberías pequeñas deben tener una cierta longitud de solapamiento longitudinal. El solapamiento longitudinal de la tubería de acero a lo largo del túnel no suele ser inferior a 1 m.
Antes de instalar el conducto, la superficie de trabajo debe estar bien sellada y limpia, y se debe medir y trazar la posición de perforación antes de que pueda comenzar la construcción.
3. Al utilizar tubos de refuerzo, para garantizar la estabilidad del frente de trabajo y la seguridad de la excavación, estos deben instalarse en la posición correcta y tener una longitud efectiva suficiente, y su ángulo de perforación debe controlarse estrictamente. Los tubos de acero utilizados se perforan con orificios de lechado para facilitar la lechada del refuerzo en el suelo, lo que también mejora la rigidez y la resistencia de los propios tubos.
4. Para el lechado de conductos pequeños, se debe utilizar lechada o mortero de cemento. La lechada debe llenar el conducto y los espacios circundantes, y el volumen y la presión de lechado deben determinarse mediante ensayo.
La tubería pequeña soporta la presión del estrato durante la excavación del túnel. Para garantizar la calidad de la lechada y evitar fugas, es necesario colocar un orificio de sellado en la cola de la tubería pequeña.
