Fushiquan 20T/H Equipo de Tratamiento de Agua de Manantial de Montaña con Ultrafiltración Máquina Comercial de Agua Mineral para Agua

1、Estructura del Sistema de Control:

1. El preprocesamiento del sistema utiliza operación manual
2. Tanto el tanque de agua cruda como el tanque de agua tratada tienen interruptores de control de nivel de líquido
3. El sistema de purificación de agua por ultrafiltración utiliza control totalmente automático
4. El sistema de purificación de agua por ultrafiltración está equipado con interruptores de alta y baja presión y tiene una función de enjuague con ajuste de tiempo automático.

2、Descripción del proceso del sistema purificador de agua:

3、Descripción del Equipo del Proceso:

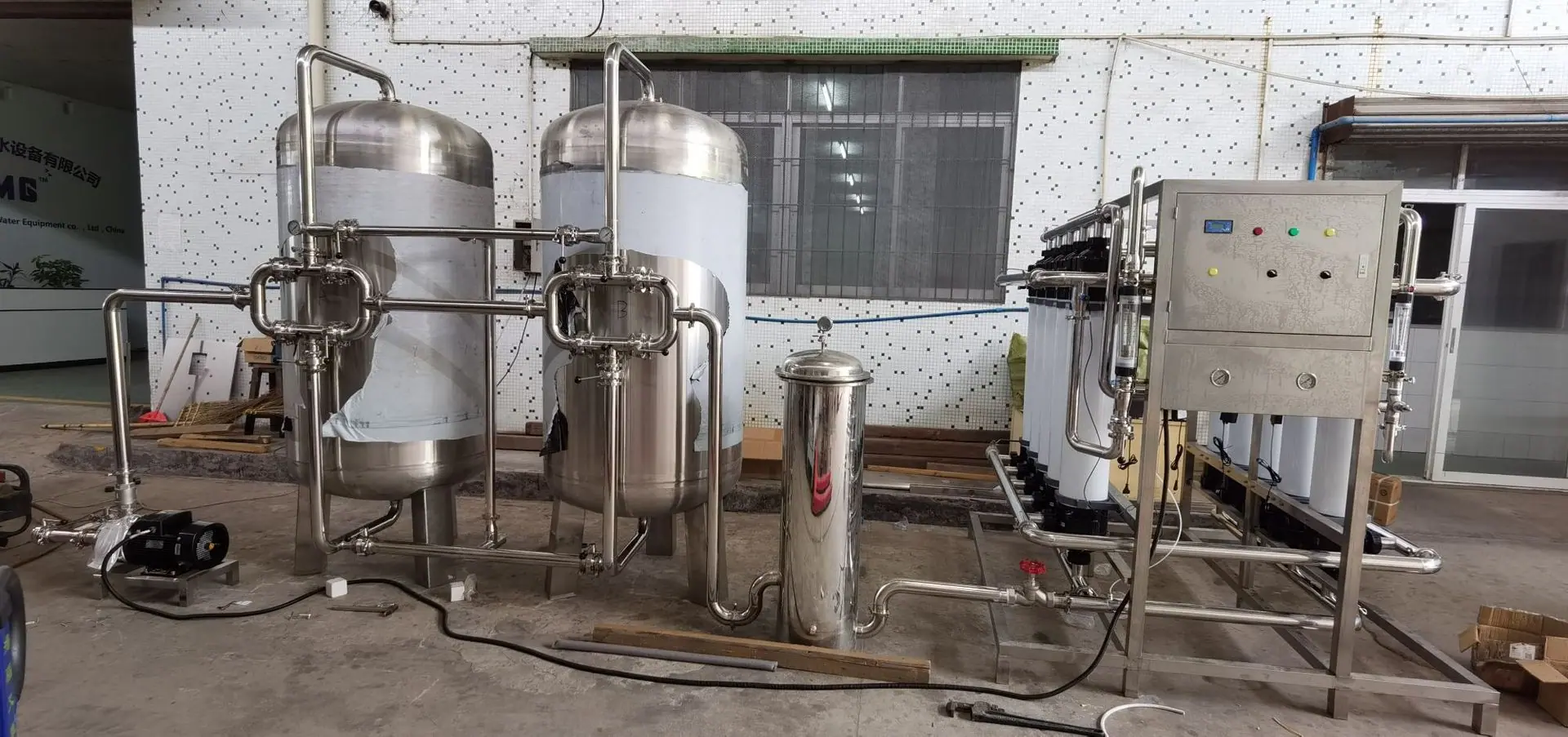

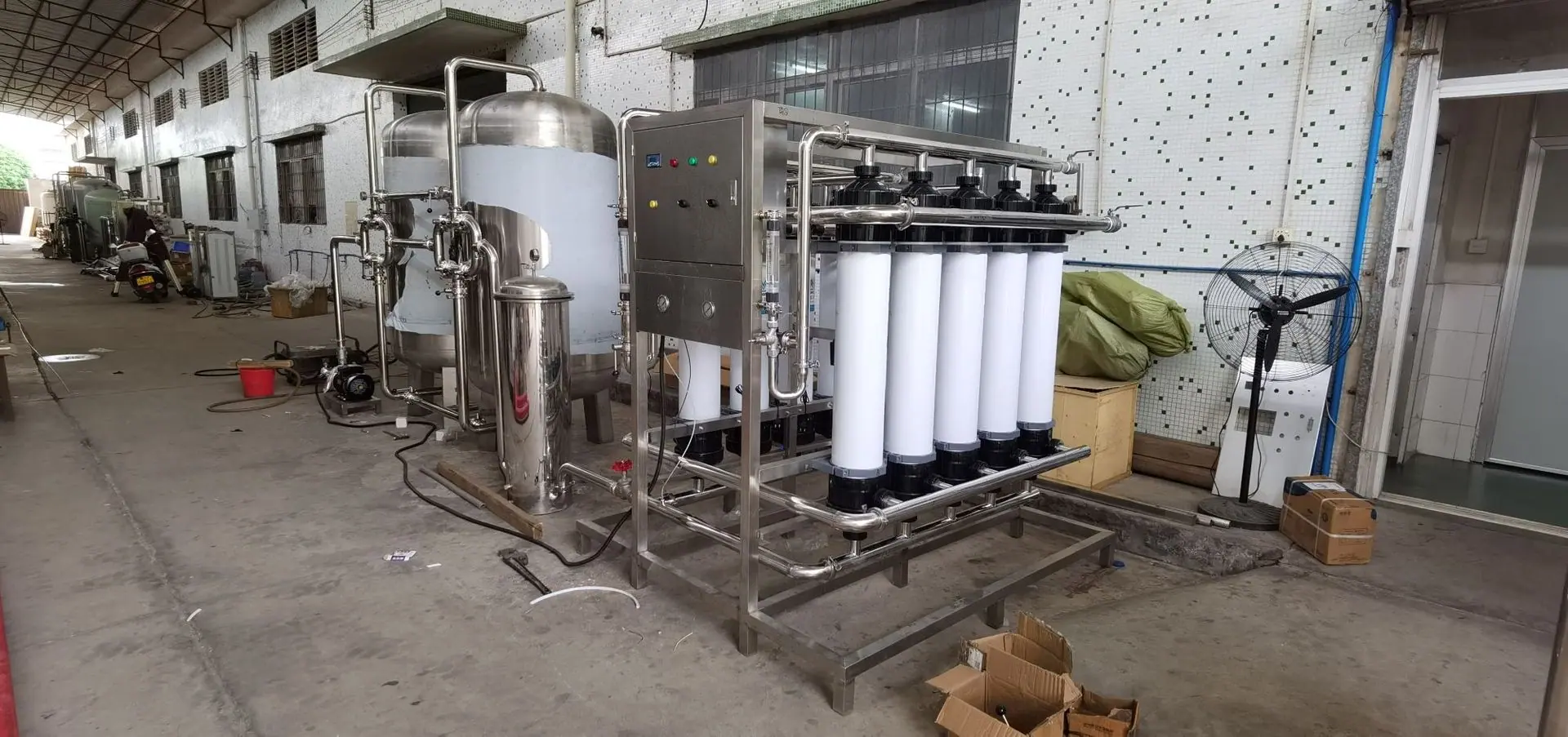

Este sistema se divide principalmente en cinco partes: Pretratamiento, Filtración Fina, Sistema de Purificación de Agua por Ultrafiltración, y Entrega de Agua Purificada y Ozono. El dispositivo del Sistema de Purificación de Agua por Ultrafiltración es el equipo central, y los otros dispositivos son para sus servicios de soporte.

4、Sección de preprocesamiento:

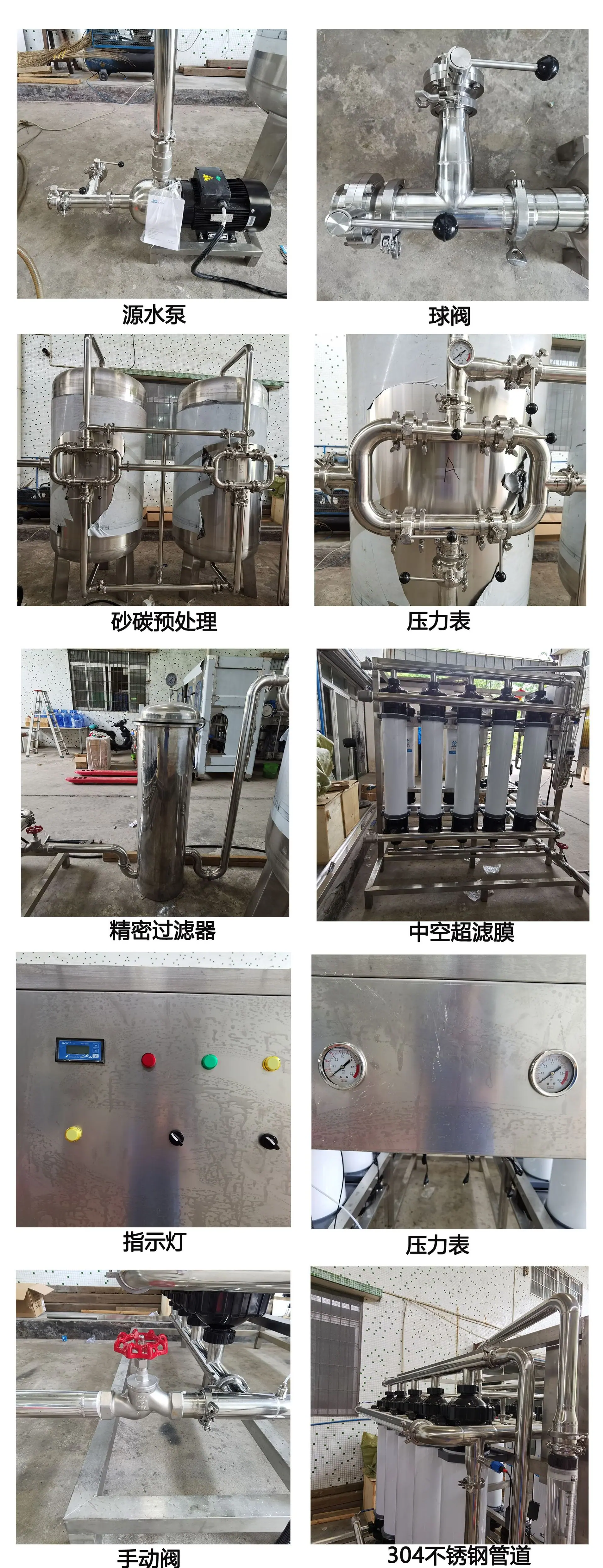

Bomba de agua cruda, filtro mecánico, adsorbedor de carbón activado, filtro de precisión y otros equipos,

Principalmente resuelve los siguientes problemas:

A. Prevenir la incrustación en la superficie de la membrana (incluyendo Fe、Fe²、CaCO₃、CaCO₄SrSO₄,C y f₂SiO₂, hierro, óxidos de aluminio).

B. Prevenir la obstrucción por sustancias coloidales y partículas sólidas suspendidas.

C. Prevenir la incrustación orgánica.

D. Prevenir la incrustación microbiana.

E. Prevenir el daño oxidativo a la membrana por sustancias oxidantes.

F. Mantener la estabilidad del permeado de la unidad de ultrafiltración



5、Tanque de agua de origen (proporcionado por el cliente) y bomba de agua de origen:

Rendimiento: El agua de origen proviene del tanque de almacenamiento, asegurando un flujo uniforme del sistema. Está equipado con una válvula de flotador de entrada e interruptores de nivel bajo para el reabastecimiento automático de agua, garantizando un suministro de agua normal al equipo posterior. También permite la sedimentación de partículas grandes de impurezas, manteniendo el suministro de agua al equipo de purificación de agua en condiciones óptimas. La bomba de agua de origen proporciona el caudal y la presión requeridos para el equipo de postratamiento.

Características: Hecho de hormigón armado, los requisitos de decoración no causan contaminación secundaria y la apariencia es estéticamente agradable.

Especificaciones: Capacidad 20 toneladas.

Cantidad: 1 pieza

6、Filtro Mecánico:

Se instala un filtro mecánico vertical con un diámetro de 1000 mm y una capacidad de producción de 16-18 m/h; el caudal de operación es de 10-16 m³/h. El filtro está relleno con arena de manganeso refinada multicapa y multipaso. El diseño del filtro debe considerar plenamente el problema de la intensidad del retrolavado. La razón de la operación inestable del sistema es el defecto en el diseño del retrolavado del filtro mecánico, lo que provoca un retrolavado incompleto, apelmazamiento de la capa superior de arena filtrante, aumento del SDI (Índice de Densidad de Sedimentos) y, por lo tanto, ensuciamiento de la membrana. Considerando que la superficie de la capa filtrante no se forma después de poner en funcionamiento el filtro mecánico tras el retrolavado, las impurezas son propensas a penetrar, y considerando factores como el mal efecto, se utiliza un caudal bajo para la operación para mejorar el efecto de filtración y reducir el impacto en los procesos posteriores.

7、Adsorbente de Carbón Activado:

Se instala un filtro vertical de carbón activado con un diámetro de 1000 mm y una capacidad de producción de 16-18 m/h; el caudal de operación es de 10-16 m³/h. El adsorbedor de carbón activado se utiliza principalmente para eliminar materia orgánica y cloro residual. El adsorbedor está relleno con carbón activado de grado de purificación. El agua filtrada entra en el adsorbedor de carbón activado. Las funciones principales del adsorbedor son: adsorber parte de la materia orgánica en el agua con una tasa de adsorción de aproximadamente el 60%, y adsorber el cloro residual en el agua.Después de la filtración mecánica y la adsorción con carbón activado, su agua de salida cumple básicamente los dos requisitos principales para el agua de entrada del dispositivo de ultrafiltración (UF): SD14; C10.1mg/l.

8、Filtro de seguridad:

Configurar 1 unidad con un caudal de 20 m/h de filtro de seguridad antes del dispositivo del sistema de purificación de agua por ultrafiltración, con una precisión de filtración interna de 5 µm, longitud 1000 mm, cartuchos de filtro de algodón PP 10 piezas, su función es eliminar aún más las impurezas finas y la materia orgánica de molécula pequeña en el agua, para que el agua de salida cumpla con los requisitos de entrada de la membrana de ultrafiltración, para evitar que las partículas entren en la bomba de refuerzo y el módulo de membrana del sistema de purificación de agua por ultrafiltración, rayando la superficie de la membrana, en condiciones de funcionamiento normales, el cartucho de filtro puede mantener una vida útil de más de 3 meses, la estructura del filtro debe cumplir los requisitos para el reemplazo rápido de los cartuchos de filtro.

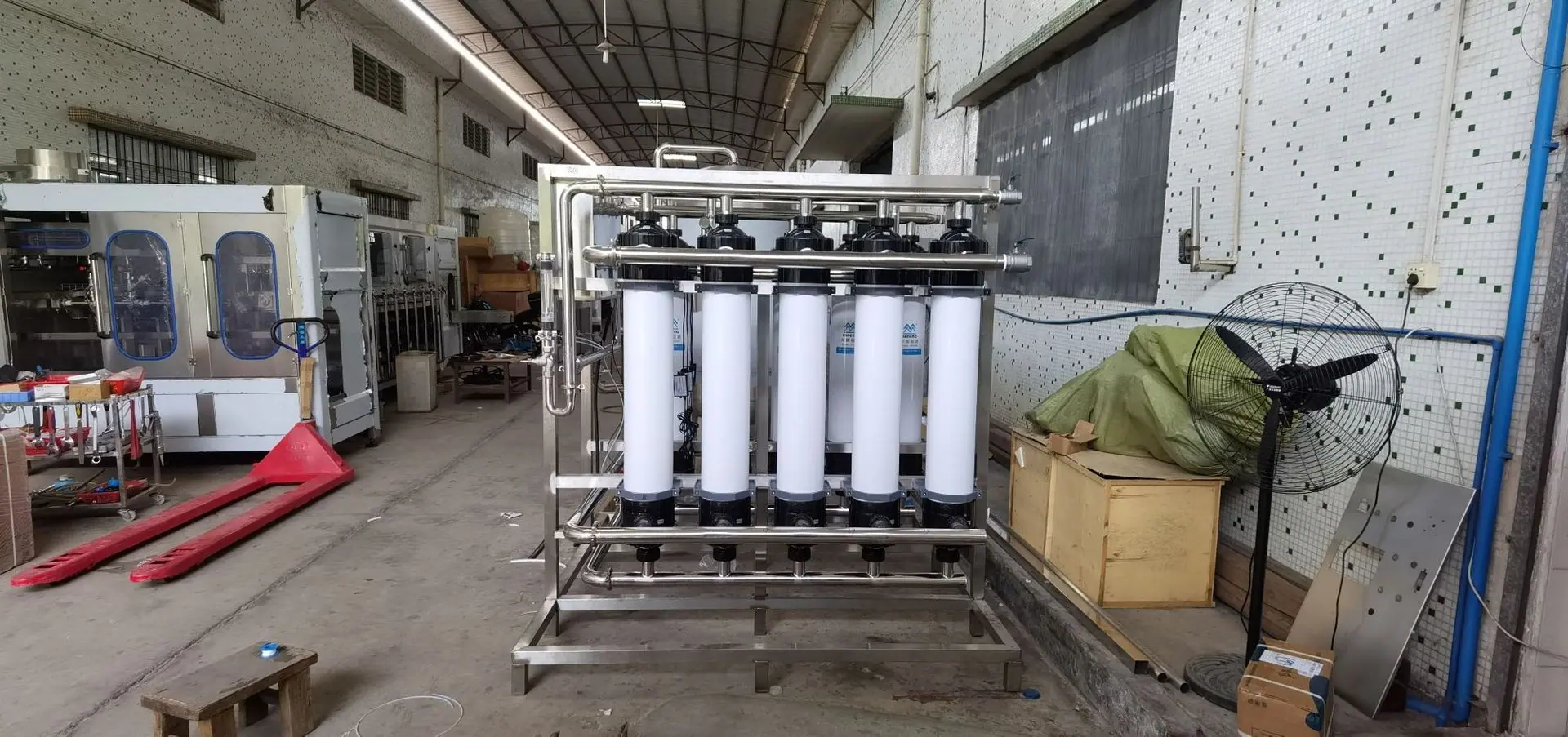

9、Dispositivo de Ultrafiltración

El proceso de ultrafiltración (UF) utiliza la diferencia de presión a través de la membrana como fuerza impulsora, con la membrana de ultrafiltración como medio de filtración. Bajo una cierta presión, cuando el agua cruda fluye a través de la superficie de la membrana, los numerosos microporos finos distribuidos densamente en la superficie de la membrana de ultrafiltración solo permiten el paso del agua y las sustancias moleculares pequeñas, convirtiéndose en el permeado. Las sustancias de gran volumen en el agua cruda se retienen en el lado de alimentación de la membrana y se convierten en concentrado, logrando así el propósito de purificación.

La membrana de ultrafiltración tiene alta precisión de filtración y puede eliminar eficazmente el 99.99% de las sustancias nocivas como coloides, bacterias y sólidos suspendidos en el agua, lo que resulta en un efluente con SDI < 1 y turbidez < 0.5 NTU.

La ultrafiltración opera utilizando filtración de flujo cruzado, con una tasa de recuperación del 85-90%, y el caudal de permeado diseñado por módulo es de 1,8 m/h.

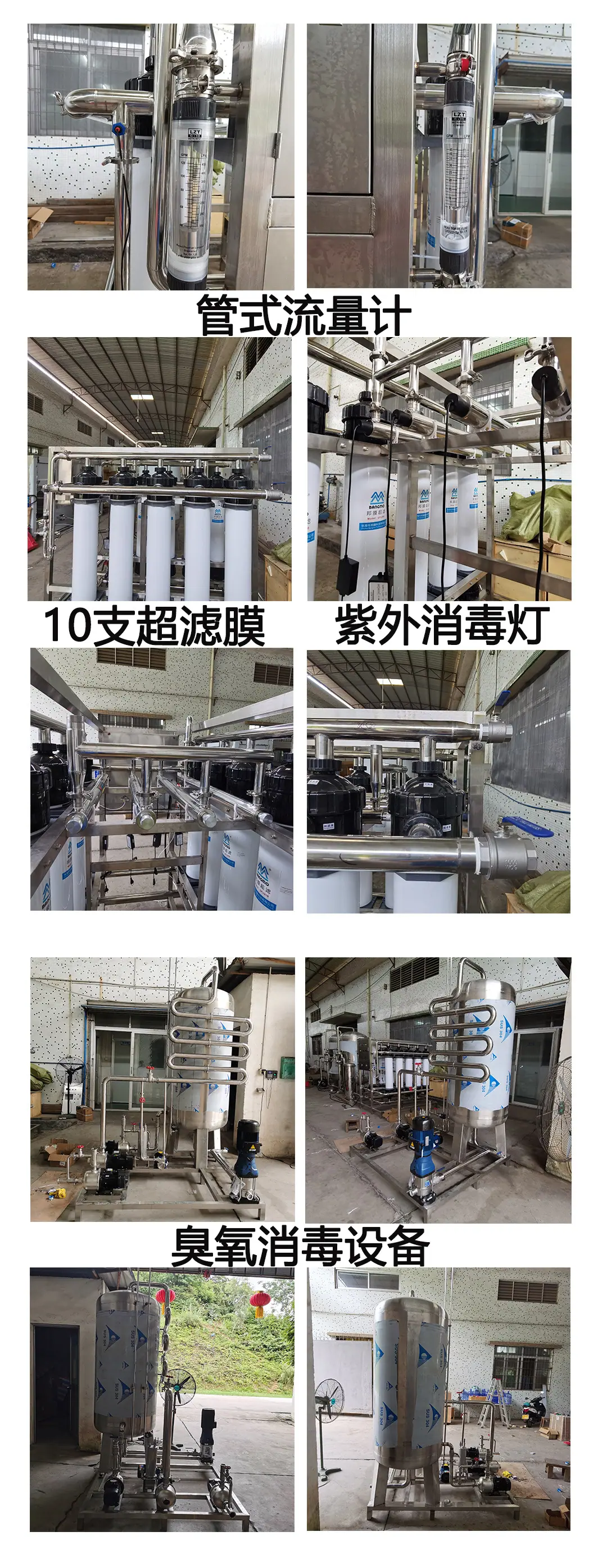

Los componentes incluidos en el sistema de Ultrafiltración (UF) son: Módulo de Membrana de Ultrafiltración (UF), Tanque de Agua de Retrolavado, Bastidor, Medidor de Flujo, Manómetro, Otros Accesorios.

10、Módulo de membrana:

Rendimiento: La membrana de ultrafiltración tiene una alta precisión de filtración y puede eliminar eficazmente el 99.99% de las sustancias nocivas como coloides, bacterias y sólidos suspendidos en el agua, lo que resulta en un SDI <1 y una turbidez <0.5 NTU para el efluente.

Características: El recipiente a presión está hecho de caucho de ingeniería ABS, con ventajas como una apariencia hermosa, resistencia a la corrosión, peso ligero, fácil instalación y reducción de gastos adicionales para el usuario.

Las unidades de ultrafiltración ensambladas por nuestra empresa se basan principalmente en marcas nacionales e internacionales reconocidas.

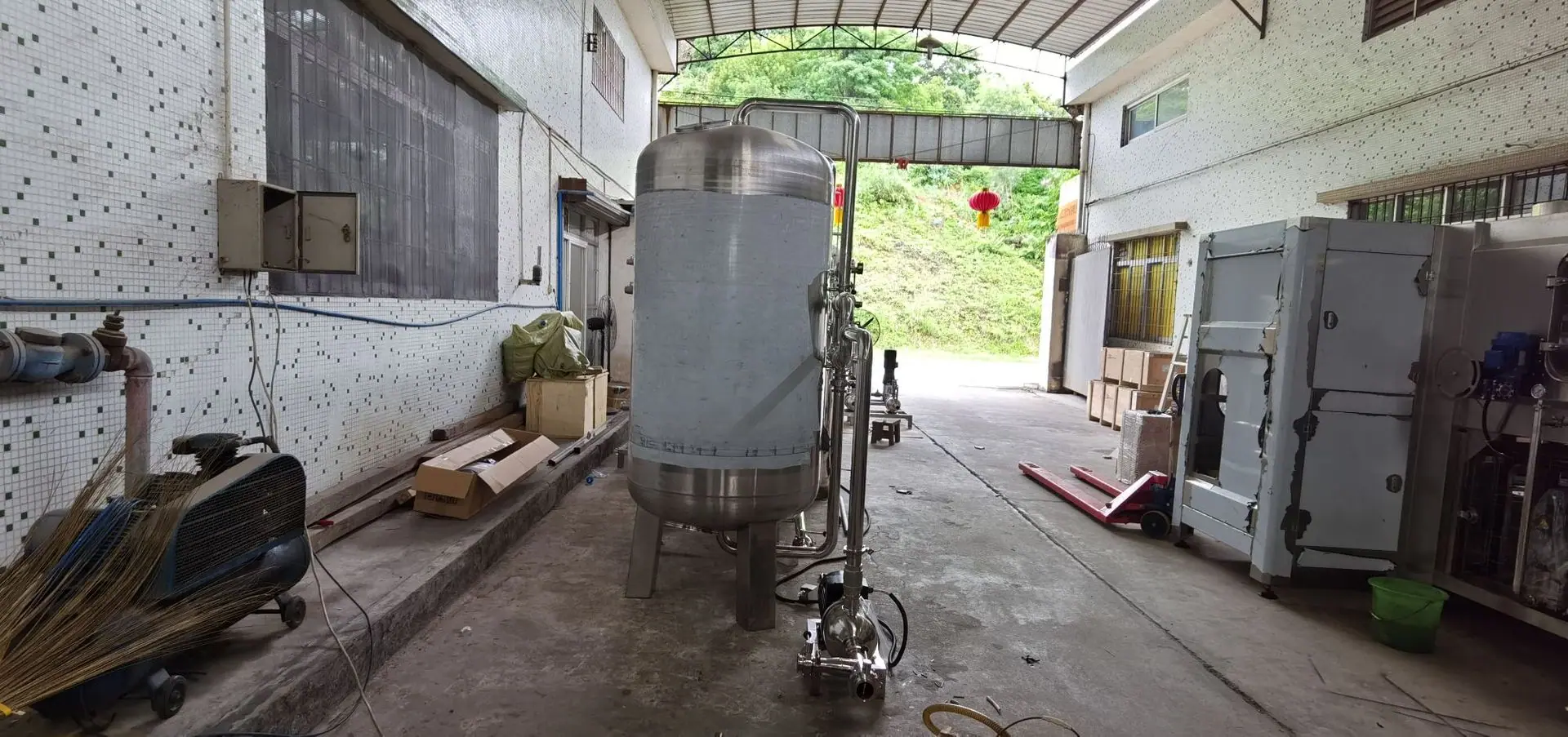

11、El generador de ozono configurado en este sistema sirve como un dispositivo de esterilización y conservación para agua purificada. Este dispositivo utiliza tecnología integrada IGBT alemana y genera ozono a través de descarga de corona. La cámara de descarga consta de un generador tubular con una estructura de cuarzo deshidroxilado. Cuenta con un diseño único anti-retorno, y el circuito emplea un diseño modular. Los componentes dieléctricos, los accesorios de suministro de ozono y las tuberías están todos hechos de materiales antioxidantes, lo que los hace resistentes a la oxidación y garantiza una larga vida útil. La alta densidad de corona y la baja temperatura aumentan significativamente la concentración de ozono, convirtiéndolo en un agente esterilizante verde y respetuoso con el medio ambiente reconocido internacionalmente.
