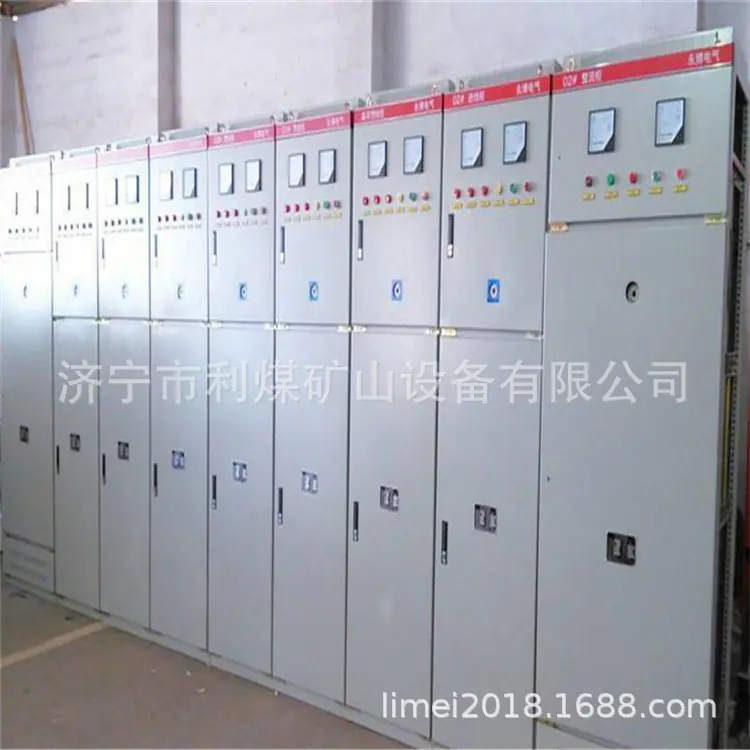

Gabinete Rectificador de Locomotora Eléctrica Aérea Tipo General de Minería Gabinete Rectificador Kzl-200/100J

Rectificador de tracción de tipo general KZL/Armario rectificador de tracción para minas/Armario rectificador de locomotora eléctrica de línea aérea de tipo general para minas

1. Introducción del producto

Esta serie de productos se divide en dos tipos: terrestres y subterráneos, abasteciendo principalmente subestaciones de tracción para locomotoras de tracción minera, trolebuses urbanos, metros, etc.

Se utiliza como fuente de alimentación de CC.

Esta serie de productos utiliza circuitos rectificadores de puente trifásicos. El transformador rectificador tiene una toma de tensión nominal de ≥5 %. Cambiar el cableado puede cambiar la corriente alterna (CA).

¿Voltaje de entrada?5%.

Esta serie de productos adopta disyuntores de aire automáticos, relés de sobrecorriente y relés térmicos para protección contra sobrecorriente y cortocircuito de fase.

Todas están equipadas con pararrayos para protección contra rayos, y los afluentes utilizan dispositivos de absorción de resistencia-condensador para protección contra sobretensiones.

Esta serie de productos se divide en dos tipos: rectificadores de tiristores y rectificadores de silicio. Los rectificadores de tiristores cuentan con funciones de estabilización automática de tensión, estabilización de corriente y protección contra sobrecorriente.

Los transformadores rectificadores se dividen en tipo seco general, tipo fundido con resina epoxi y tipo sumergido en aceite.

Nuevo：KZL(F) —— A / V－KY

Tipo general de minería de KY

Tensión rectificada nominal (V)

Corriente rectificada nominal (A)

A-Autoenfriamiento (F-Enfriamiento por aire)

L-Para tracción

Rectificador Z

Minería de K

N.º de serie Modelo Voltaje de salida Corriente de salida Modelo de locomotora eléctrica correspondiente

1 KZL-100/115 115 V 100 A 1,5 t-100 V

2 KZL-200/115 115 V 200 A

3 KZL-100/275 275 V 100 A 1,5 t-250 V 3 t-250 V

4 KZL-200/275 275 V 200 A 3 t-250 V 6 t-250 V

5 KZL-300/275 275 V 300 A 7 t-250 V 10 t-250 V

6 KZL-400/275 275V 400A 12t-192V

7 KZL-500/275 275 V 500 A

8 KZL-600/275 275 V 600 A

9 KZL-100/600 600 V 100 A 6t-550 V 7t-550 V

10 KZL-200/600 600 V 200 A 10 t-550 V 14 t-550 V

11 KZL-300/600 600 V 300 A

12 KZL-400/600 600 V 400 A

13 KZL-500/600 600 V 500 A

14 KZL-600/600 600 V 600 A
