Fabricante de Máquina Raspadora de Cadena Completamente Calificado Transportador Raspador de Cadena Transportador Raspador de Cadena

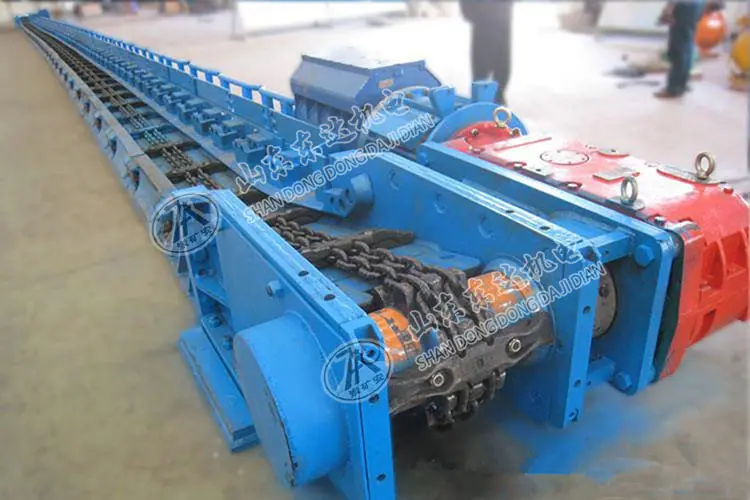

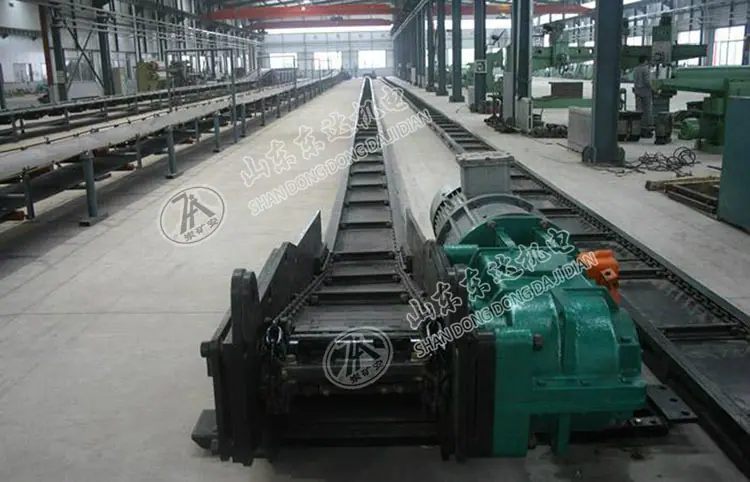

El transportador de rasqueta SGB-420/30 se utiliza principalmente para transportar carbón en el frente de trabajo de voladura de vetas delgadas inclinadas. Puede utilizarse para transporte horizontal e inclinado. Al ascender a lo largo de la pendiente, la inclinación de la veta no debe superar los 25°, y al descender, no debe superar los 20°. Si la inclinación de la veta es grande, se debe instalar un dispositivo antideslizante. Se pueden utilizar deflectores y placas de carbón a ambos lados de la canaleta central para transportar el carbón a lo largo de la misma.

El transportador de arrastre SGB-420/30 se caracteriza por su gran capacidad de transporte, transmisión suave, estructura simple, fácil montaje y desmontaje, fácil mantenimiento, seguridad y fiabilidad. Es ideal para el transporte de carbón en vetas delgadas de suave pendiente y en frentes de trabajo de vetas de carbón de espesor medio en minas de carbón. La instalación de deflectores permite el transporte a lo largo del canal.

Modelo: Transportador rascador SGB-420/30;

S——transportador;

G - raspador;

B——tipo de cadena doble lateral;

420——El ancho exterior de la ranura central es de 420 (mm);

30——Potencia del motor 30 (kw).

1. Estructura sólida. Resiste fuerzas externas como impactos, colisiones, aplastamientos y presiones de carbón, ganga u otros materiales.

2. Puede adaptarse a las necesidades de placas inferiores irregulares, flexiones y desplazamientos del frente de trabajo de minería de carbón, y puede soportar flexiones verticales u horizontales.

3. El cuerpo es corto y fácil de instalar.

4. También se puede utilizar como vía para el funcionamiento de cizallas de carbón.

5. Puede funcionar en dirección inversa para facilitar el manejo de accidentes en la cadena inferior.

6. Se puede utilizar como punto de apoyo de la sección frontal del stent nocturno líquido.

Capacidad de transporte (t/h) 80

Longitud de diseño (m) 100

Velocidad de la cadena (m/s) 0,88

motor

Modelo de motor JDSB-30

Potencia nominal(Kw)30

Tensión nominal(V)380/660

Velocidad (r/min) 1470

valle medio

Dimensiones (largo × ancho × alto) mm 1200 × 420 × 150

Curvatura horizontal (°) 3 Curvatura vertical (°) 3

Masa por sección (Kg) 75,65

cadena raspadora

Especificación de cadena de eslabones redondos mmφ14×50B

Número de cadenas de anillo: 2

Distancia entre centros de cadena raspadora mm315

Espaciado de rascador mm800

Cadena de eslabón redondo carga de rotura KN190

Carga de rotura del anillo de conexión KN170

Unidad de cadena rascadora masa Kg/m14.2

Tipo lateral doble cadena

Relación de velocidad del reductor 22,245

Cadena de apriete tipo Cadena de apriete tipo fricción

Método de descarga: Descarga final
