Tuberías de Desvío para Drenaje de Gas Dn63, Gama Completa de Especificaciones, Tuberías de Desvío de Gas para Minería, Tuberías de Desvío para Drenaje de Gas

Introducción del producto de tubería guía de drenaje de gas:

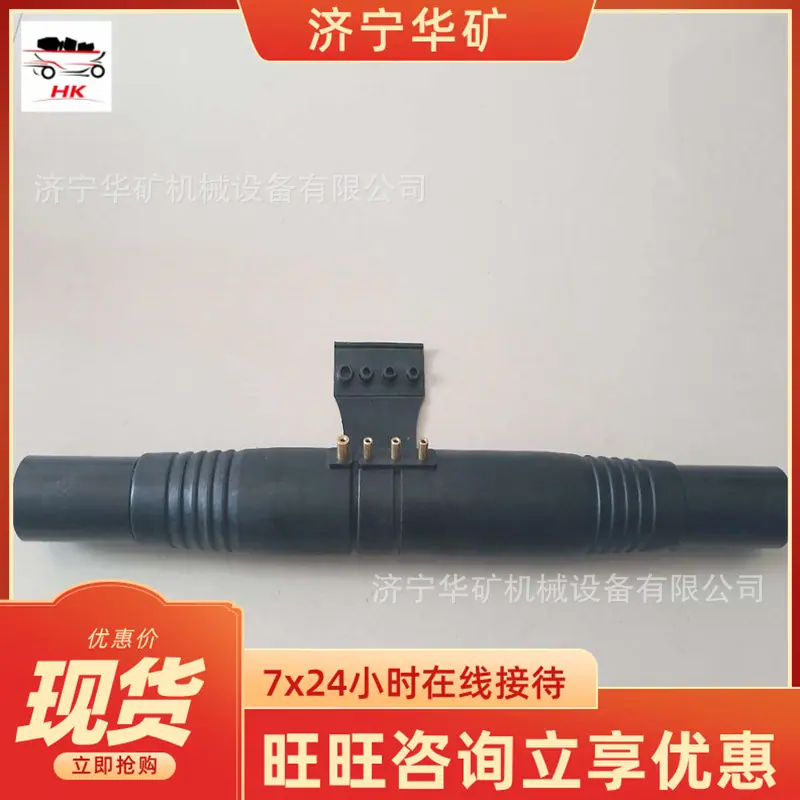

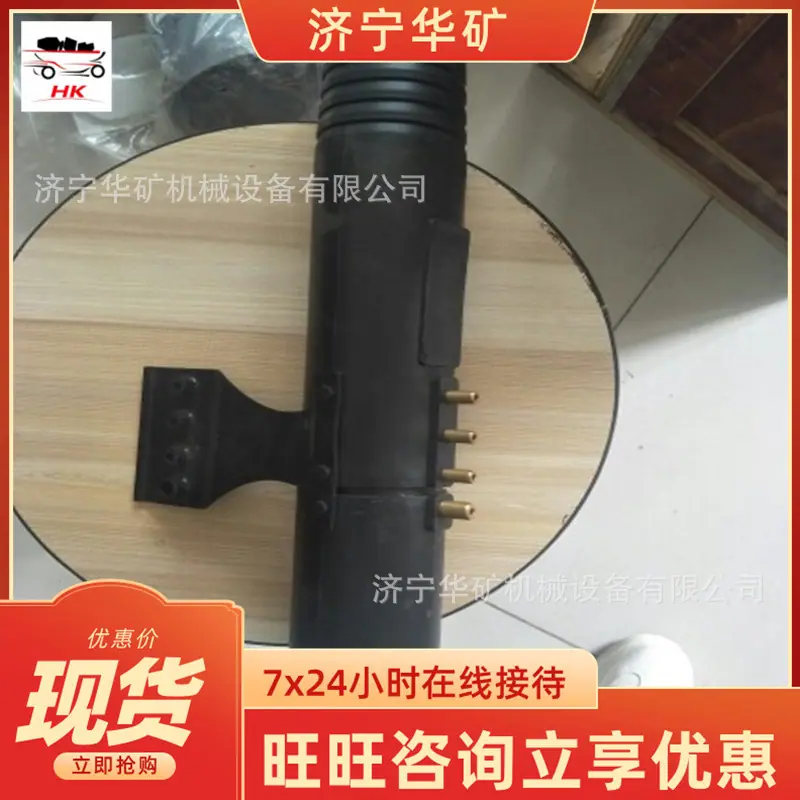

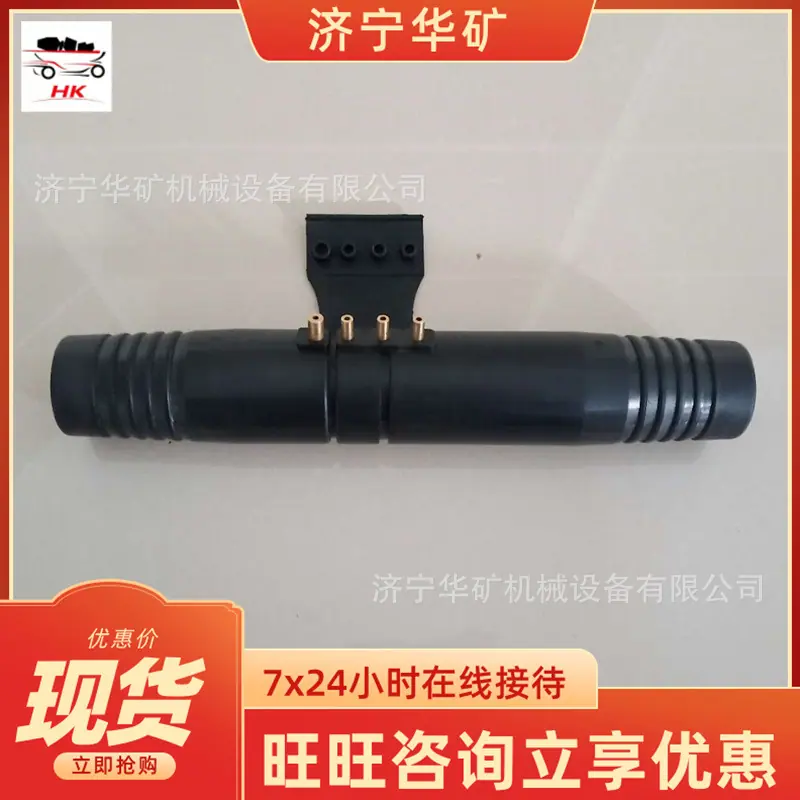

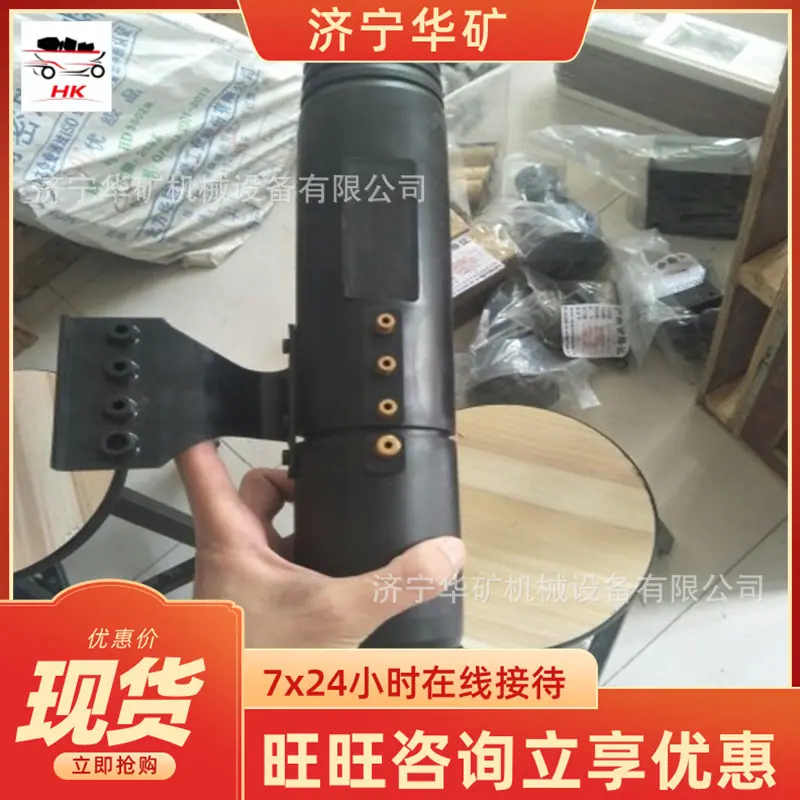

El tubo guía, también conocido como conector rápido del instrumento de medición integral de parámetros de extracción de gas, se utiliza principalmente paraEl instrumento de medición integral de parámetros de extracción de gas CJZ70 se utiliza, incluyendo un cuerpo principal, un orificio de medición de gas, un filtro de polvo, etc., y el cuerpo principal es un cuerpo tubular. Se dispone un orificio de medición de gas en la pared del cuerpo tubular, y el tubo guía se conecta en serie a la tubería de extracción de gas perforada cuando está en uso. Dado que se dispone un orificio de medición en la pared del tubo guía, el orificio de medición incluye un orificio de recolección de gas y un orificio de inserción de sonda de flujo. Cuando está en uso, el detector del instrumento de medición integral de parámetros de extracción de gas portátil se conecta directamente al orificio de medición en el tubo guía, y la situación de extracción de gas se puede medir en cualquier momento; además, se dispone un filtro de polvo radialmente en el cuerpo tubular para evitar que grandes partículas de polvo impacten la sonda de flujo en el orificio de inserción de la sonda de flujo. Tiene una estructura simple y es seguro de usar. Puede realizar las funciones de recolección de muestras de gas, medición de concentración de gas, flujo, temperatura y presión, y es muy conveniente de usar.

Instrucciones de uso del tubo guía de drenaje de gas:

Al usar, coloque directamente el instrumento portátil de medición de parámetros integrales de extracción de gas El detector está conectado al orificio de medición en el tubo guía, y la extracción de gas se puede medir en cualquier momento. Además, se dispone radialmente un filtro de polvo dentro del cuerpo tubular para evitar que entren partículas grandes de polvo. La sonda de flujo se inserta en el orificio. Tiene una estructura simple y es segura de usar. Puede recolectar muestras de gas, medir la concentración de gas, el flujo, la temperatura y la presión, etc. Es muy conveniente, tiene buenos beneficios sociales y económicos, y es fácil de promover y aplicar.

Especificaciones del tubo guía de drenaje de gas:

Diámetro interiorφ63 (1 pulgada) Tamaño: Longitud 190MM Diámetro interior de la interfaz 25MM Diámetro exterior 30MM

Diámetro interiorφ50 (2 pulgadas) Tamaño: Longitud 380MM Diámetro interior de la interfaz 46MM Diámetro exterior 54MM
