Máquina Excavadora de Túneles en Voladizo de Excavación Continua, Máquina Excavadora de Túneles Mineros de Alta Accesibilidad, Máquina Excavadora de Túneles en Voladizo Ebz50

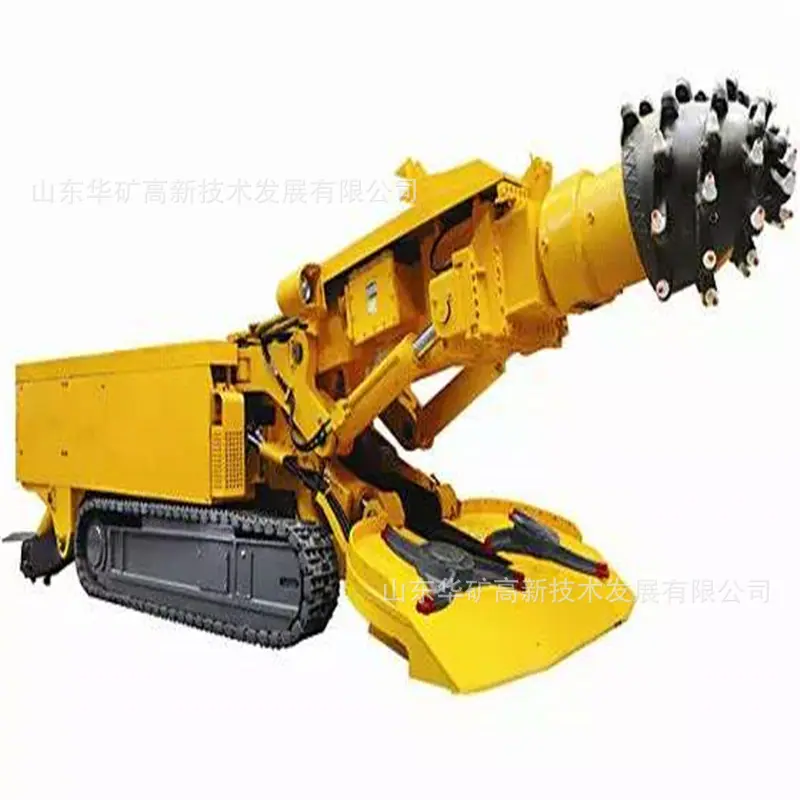

Rozadora voladizaDescripción del Producto：

Rozadora de sección transversal parcial con el cabezal de corte montado en un voladizo. Una rozadora de voladizo debe realizar simultáneamente las funciones de desbroce de carbón y roca, carga y transporte, desplazamiento y movilización de la máquina, y pulverización y eliminación de polvo; es decir, integra corte, carga, transporte y desplazamiento. Se compone principalmente de un mecanismo de corte, un mecanismo de carga, un mecanismo de transporte, un mecanismo de desplazamiento, un bastidor y una mesa giratoria, un sistema hidráulico, un sistema eléctrico, un sistema de suministro de agua de refrigeración y extinción de polvo, y un sistema de control de operación. Entre ellos, el brazo de corte, la mesa giratoria, la placa de carga de escoria, el transportador, la máquina de transferencia, la oruga, etc., son los principales mecanismos de trabajo.

Rozadora voladizaproductoCaracterísticas：　

1. La rozadora tipo voladizo solo puede cortar parte de la sección del túnel. Para romper toda la sección de roca, es necesario mover el cabezal de corte hacia arriba, hacia abajo, a la izquierda y a la derecha continuamente muchas veces para completar el trabajo. Se puede utilizar para túneles de cualquier forma de sección transversal.

2. La velocidad de excavación se ve muy afectada por la tasa de utilización de la tuneladora. En condiciones normales, la tasa de utilización puede alcanzar alrededor del 60%, pero si la roca necesita soporte u otros trabajos auxiliares no pueden seguir el ritmo, su tasa de utilización será menor.

3. Tiene algunas de las mismas ventajas que las tuneladoras de frente completo: excavación continua, sin vibración, más libertad para decidir el momento apropiado para sostener la roca; puede reducir la sobreexcavación; puede ahorrar el costo de soporte de roca y revestimiento.

4. En comparación con las TBM de cara completa, las TBM voladizas son compactas y tienen mayor flexibilidad en túneles y pueden usarse para cualquier tipo de soporte.

5. Comparado con las tuneladoras de sección completa, tiene las características sobresalientes de baja inversión, corto tiempo de preparación de la construcción y alta reutilización.

El mecanismo de trabajo tiene dimensiones pequeñas y todas las partes importantes son accesibles, lo que facilita las operaciones de mantenimiento y soporte.

Método de Clasificación de TBM Voladizo:　

(1) Por peso: Hay cuatro tipos: extra ligero, ligero, medio y pesado.

(2) Según las diferentes formas en que el mecanismo de trabajo corta carbón y roca, se puede dividir en: máquinas perforadoras de túneles tipo eje longitudinal y tipo eje transversal.

Rozadora voladizaParámetros técnicos:

Potencia del motor de corte: 160/80Kw

Potencia del motor de la bomba de aceite: 75Kw

Dureza de corte: ≤70MPa

Altura: 4,8 m

Ancho: 5,4 m

Peso de la máquina: 48t

Dimensiones (largo x ancho x alto): 9,3 x 2,9 x 1,6 m

Tamaño máximo de la pieza no desmontable (largo x ancho x alto): 3,6 x 1,66 x 1,54 m

Peso máximo de piezas no desmontables: 8348 Kg

Velocidad del cabezal de corte: 48/24 r/min

Velocidad de la rueda de estrella: 33 r/min

Capacidad de carga: 4,2 m³/min

Velocidad del primer transportador: 61 m/min

Velocidad de desplazamiento: 0～6 m/min

Pendiente: ±16º

Altura del pórtico: 400 mm
