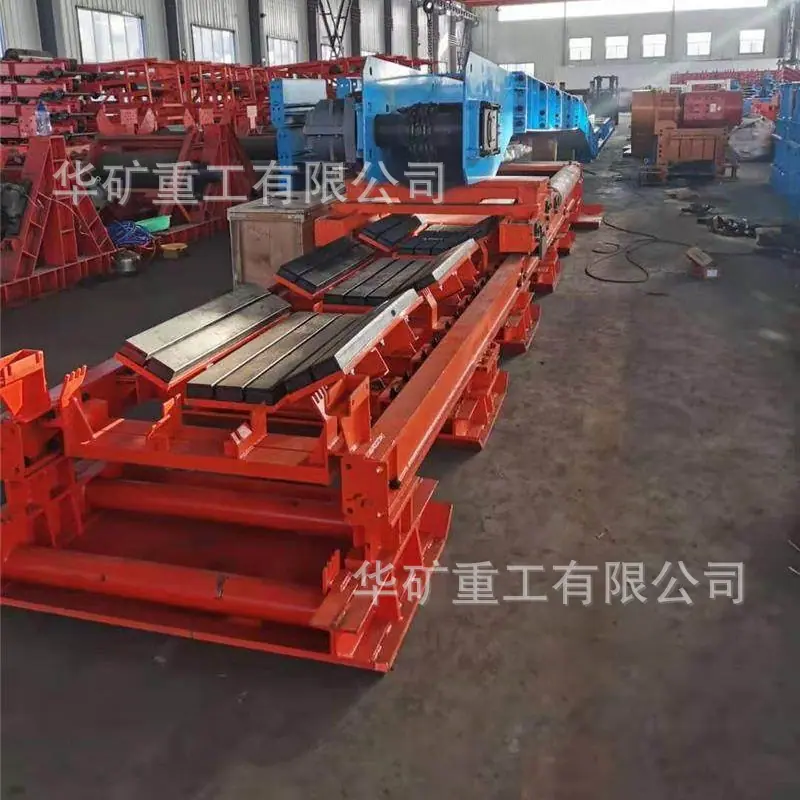

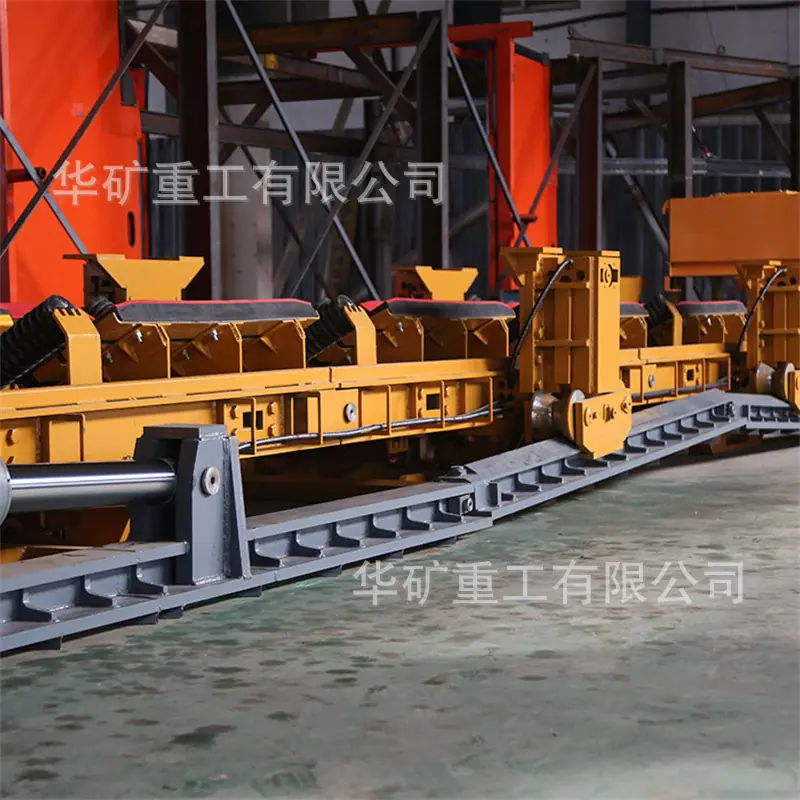

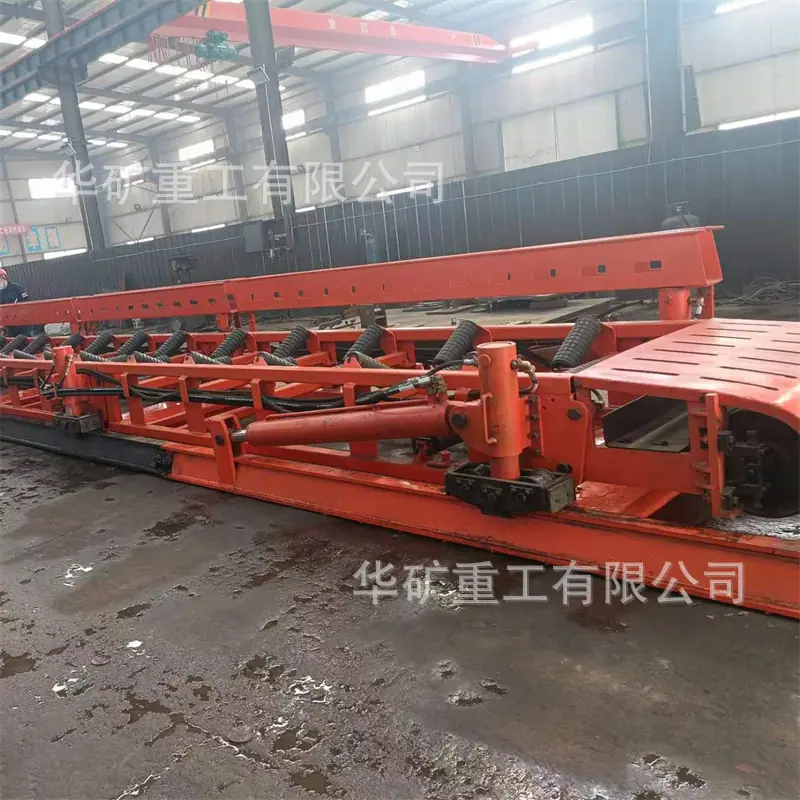

Marco de cola de máquina autopropulsada para paso de máquina autopropulsada DWZY1000/1200 cola de máquina autopropulsada para transportador de banda

La cola autodesplazable de la cinta transportadora se utiliza principalmente para la conexión entre la cinta transportadora secundaria de la excavadora y la cola de la cinta transportadora trasera. El ancho de la banda de la cola de la cinta transportadora es de 1000 mm. El dispositivo utiliza emulsión de alta presión como potencia, y la presión de trabajo es de 18 MPa. Su principio es utilizar la fricción y el punto de apoyo mutuo para realizar el autodesplazamiento de la cola de la cinta transportadora. La cola autodesplazable de la cinta transportadora DWZY1000/2500 tiene las funciones de autodesplazamiento, ajuste de la desviación de la cinta transportadora y enderezamiento de la cola y el cabezal de transferencia.

Principales características técnicas:

(1) La longitud total del dispositivo es ≥27 mm;

(2) Carrera del cilindro autoportante 0～220 mm;

(3) El rango de auto-movimiento al caminar es de 1000 mm;

(4) Cilindro telescópico de desplazamiento lateral del pistón distancia telescópica 0～180mm;

(5) Presión de trabajo del sistema hidráulico 18 MPa;

(6) Medio de trabajo: aceite hidráulico;

(7) Tamaño del cilindro de empuje (2 piezas) < diámetro del cilindro / diámetro de la varilla > 160/100 mm;

(8) Tamaño del cilindro de soporte (14 piezas)<cylinder diameter/rod diameter> 120/80 mm;

(9) Dimensiones del gato de desplazamiento lateral (7 piezas):<cylinder diameter/rod diameter> 100/70 milímetros;
